Машины испытательные сервогидравлические МГС

Назначение

Машины испытательные сервогидравлические МГС (далее - машины) предназначены для измерений силы и перемещения поршня при испытаниях металлов, пластмасс, резины, дерева, целлюлозы, бумаги и материалов на растяжение, сжатие и изгиб.

Описание

Принцип действия машин основан на преобразовании электрической энергии гидравлическим приводом в линейное перемещение подвижного поршня и соответствующую нагрузку, прикладываемую к образцу, которая преобразуется тензорезисторным силоизмерительным датчиком в электрический сигнал, изменяющийся пропорционально нагрузке.

Машины состоят из нагружающей рамы и направляющих колонн, захватов образца на поршне и траверсе, гидравлического привода, гидростанции, тензорезисторного датчика силы, датчика перемещения, электронного блока управления.

Испытываемый образец закрепляется в захватах, смонтированных на поршне и траверсе. Нагрузка, прикладываемая к испытываемому образцу, измеряется датчиком силы, размещенным на траверсе, либо на поршне гидравлического привода, который может работать на растяжение и сжатие.

Машины могут комплектоваться несколькими сменными датчиками силы с различными диапазонами измерений, но не более верхнего предела измерений силы машины. Датчики имеют обозначение в формате ДС-Х, где ДС - сокращение от «датчик силы»; Х - обозначение максимальной нагрузки в килоньютонах, которая может составлять 0,5; 1; 1,5; 2; 2,5; 3; 4; 5; 6; 10; 12; 15; 20; 30; 50; 100; 150; 200; 250; 300; 400; 500; 600; 1000; 1200; 1500 и 2000 кН. Обозначение и наибольший предел измерений силы датчиков, входящих в состав машины, указываются на маркировочной табличке датчиков (рис. 6).

Выпускаются следующие модификации машин:

- МГС-5, МГС-10, МГС-15, МГС-20, МГС-25, МГС-30, МГС-40, МГС-50, МГС-60,

МГС-100, МГС-120, МГС-150, МГС-200;

- МГС-Т-10,   МГС-Т-15,   МГС-Т-20,   МГС-Т-25,   МГС-Т-30,   МГС-Т-40,

МГС-Т-50, МГС-Т-60, МГС-Т-100, МГС-Т-120, МГС-Т-150, МГС-Т-200,

- МГС-В-5, МГС-В-10, МГС-В-15, МГС-В-20, МГС-В-25, МГС-В-30, МГС-В-40,

МГС-В-50, МГС-В-60, МГС-В-100;

- МГС-У-20, МГС-У-30, МГС-У-40, МГС-У-60, МГС-У-100, МГС-У-120,

МГС-У-150, МГС-У-200.

Выпускаемые модификации машин различаются внешним видом, массой, диапазонами измерений силы, диапазонами измерений перемещений поршня.

Модификации МГС-5, МГС-10, МГС-15, МГС-20, МГС-25, МГС-30, МГС-40, МГС-50, МГС-60, МГС-100, МГС-120, МГС-150, МГС-200 имеют две направляющие колонны, нижний подвижный захват и механически регулируемое положение верхней траверсы.

Модификации МГС-В-5, МГС-В-10, МГС-В-15, МГС-В-20, МГС-В-25, МГС-В-30, МГС-В-40, МГСВ-50, МГС-В-60, МГС-В-100 имеют две направляющие колонны и нижний подвижный захват, гидравлические длинноходовые актуаторы для автоматической регулировки положения верхней траверсы и открывающиеся/закрывающиеся гидравлические замки, фиксирующие верхнюю траверсу на колоннах.

Модификации МГС-Т-10, МГС-Т-15, МГС-Т-20, МГС-Т-25, МГС-Т-30, МГС-Т-40, МГС-Т-50 имеют две направляющие колонны и верхнюю подвижную траверсу.

Модификации МГС-Т-60, МГС-Т-100, МГС-Т-120, МГС-Т-150 имеют две или четыре направляющие колонны и верхнюю подвижную траверсу.

Модификация МГС-Т-200 имеет четыре направляющие колонны и верхнюю подвижную траверсу.

Модификации МГС-У-20, МГС-У-30, МГС-У-40, МГС-У-60, МГС-У-100, МГС-У-120, МГС-У-150, МГС-У-200 имеют две или четыре направляющие колонны и верхнюю подвижную траверсу.

Общий вид машин приведен на рисунках 1 - 4.

Идентификация машин осуществляется визуальным осмотром рамы, на которой нанесена маркировочная табличка с указанием серийного номера, нанесенного типографским способом, а также информация о наименовании изготовителя, модификации и годе выпуска. Серийный номер имеет обозначение, состоящее из арабских цифр.

Общий вид маркировочной таблички приведен на рисунке 5. Пример маркировки датчика силы приведён на рисунке 6.

Цветовое исполнение машин может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на машины не предусмотрено.

Пломбирование машин не предусмотрено. Доступ к внутренним частям машин доступен только при помощи специального инструмента.

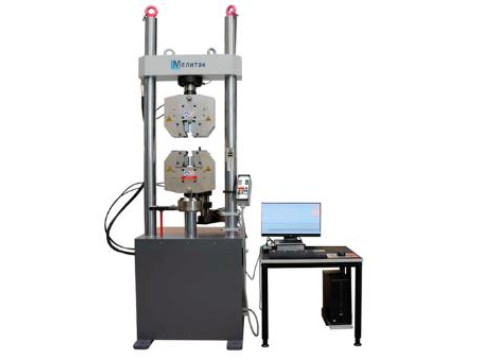

Рисунок 1 - Общий вид машин испытательных сервогидравлических

МГС-5, МГС-10, МГС-15, МГС-20, МГС-25, МГС-30, МГС-40, МГС-50, МГС-60, МГС-100,

МГС-120, МГС-150, МГС-200

Рисунок 2 - Общий вид машин испытательных универсальных

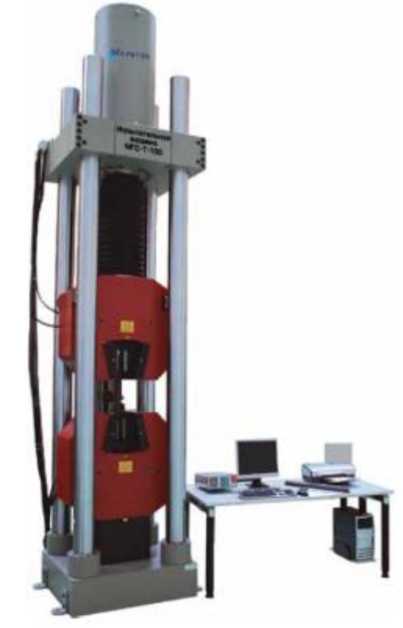

МГС-Т-10, МГС-Т-15, МГС-Т-20, МГС-Т-25, МГС-Т-30, МГС-Т-40, МГС-Т-50, МГС-Т-60, МГС-Т-100, МГС-Т-120, МГС-Т-150, МГС-Т-200

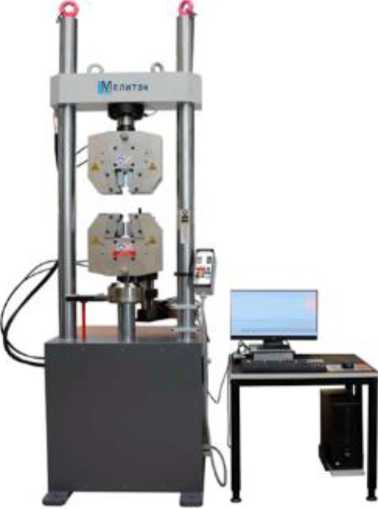

Рисунок 3 - Общий вид машин испытательных сервогидравлических

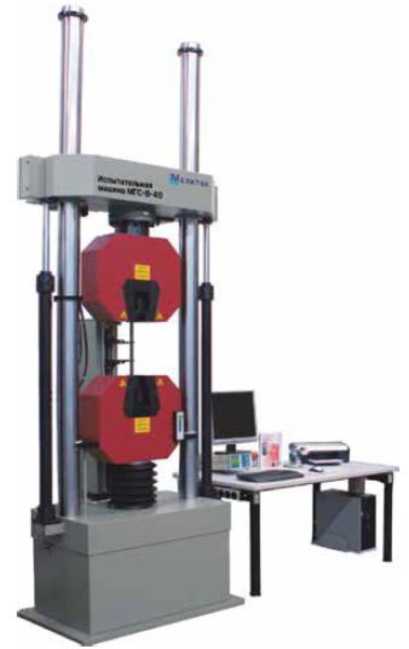

МГС-В-5, МГС-В-10, МГС-В-15, МГС-В-20, МГС-В-25, МГС-В-30, МГС-В-40, МГС-В-50,

МГС-В-60, МГС-В-100

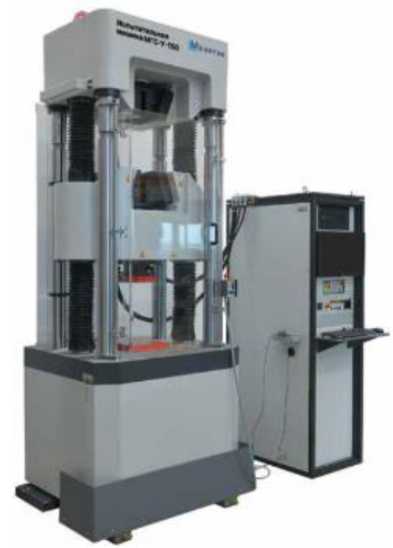

Рисунок 4 - Общий вид машин испытательных сервогидравлических МГС-У-20, МГС-У-30, МГС-У-40, МГС-У-60, МГС-У-100, МГС-У-120, МГС-У-150, МГС-У-200

Место нанесения знака утверждения типа

Место нанесения серийного номера

Машина испытательная сервотндравлнческая МТС

.т™=| I

Серийный номер: [ Год вьппска: |____|

Электропитание: Q

ООО «Мелитэк»

117342, г. Москва, ул. Обручева,

34 63, стр.2

Рисунок 5 - Общий вид маркировочной таблички

Датчик измерения силы

Гип: |

Макс нм ал* и а я HarpyiKa: [    J кН

С срнйлын и амер: |       |

Год выпуска: j |

Рисунок 6 - Общий вид маркировочной таблички датчика измерения силы

Программное обеспечение

Для работы с машинами используется метрологически значимое программное обеспечение LAB7 либо Testing Software (далее - ПО), устанавливаемое на персональном компьютере. ПО разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.

Программное обеспечение   «LAB7»   и   «Testing   Software»   защищено

от несанкционированного доступа ключом электронной защиты.

Уровень защиты ПО - «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2- Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Метрологические характеристики

аблица 5 - Технические характеристики

'аблица 6 - Технические характеристики

Таблица 7 - Технические характеристики

Таблица 8 - Технические характеристики

Таблица 9 -Технические характеристики

Таблица 10 - Технические характеристики

Таблица 11 - Технические характеристики

Таблица 12 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку типографским способом.

Комплектность

Таблица 13 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «3.7 Порядок проведения испытаний» документа 26.51.62-002 РЭ «Машины испытательные сервогидравлические МГС. Руководство по эксплуатации».

Нормативные документы

Государственная поверочная схема для средств измерений силы, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии № 2498 от 22 октября 2019 г.;

ТУ 26.51.62-002-84197947-2023 «Машины испытательные сервогидравлические МГС. Технические условия».
