Рефлектометры оптические TR3302XR
| Номер в ГРСИ РФ: | 98400-26 |
|---|---|
| Категория: | Рефлектометр |
| Производитель / заявитель: | Компания JOINWIT OPTOELECTRONIC TECH. CO., LTD, Китай |
Рефлектометры оптические TR3302XR (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98400-26 | ||||||||||||||||||||||||
| Действует | по 30.04.2031 | ||||||||||||||||||||||||
| Наименование | Рефлектометры оптические | ||||||||||||||||||||||||
| Модель | TR3302XR | ||||||||||||||||||||||||
| Модификации |
TR3302XR-S1 TR3302XR-S2 TR3302XR-S3 TR3302XR-S4 TR3302XR-S4V2 TR3302XR-S5 TR3302XR-M1 |
||||||||||||||||||||||||
| Приказы |
№833 от
30.04.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 2615054f-6e06-540c-ad67-b7003c7a96e5 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, КИТАЙ, 3/F, 168 North Huancheng Road, Fengxian District, Shanghai, China, 201400
Поверка
| Методика поверки / информация о поверке |
МП 009-2025 ГСИ. Рефлектометры оптические TR3302XR. Методика поверки
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98400-26: Описание типа
2026-98400-26.pdf
|
Скачать | 184.8 КБ | |
|
98400-26: Методика поверки
МП 009-2025
2026-mp98400-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Рефлектометры оптические TR3302XR (далее - рефлектометры) предназначены для измерений длины (расстояния) до мест неоднородностей, оценки неоднородностей оптического кабеля, а также для измерений мощности оптического излучения и генерирования оптического излучения на калиброванных длинах волн.
Описание
В рефлектометрах реализованы три режима функционирования на соответствующих нормируемых значениях длин волн: оптического рефлектометра, измерителя мощности и источника оптического излучения (далее - источника).
Принцип действия рефлектометров в режиме оптического рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей, и сигнала обратного рассеяния. В результате обработки сигналов формируется рефлектограмма зондируемого оптического волокна, показывающая распределение ослабления по его длине, наличие неоднородностей и обрывов. Принцип действия рефлектометров в режиме измерителя мощности основан на преобразовании фотоприемником оптического сигнала в электрическое напряжение, величина которого пропорциональна мощности оптического излучения. Принцип действия рефлектометров в режиме источника основан на излучении оптического сигнала встроенным полупроводниковым лазером с системой стабилизации мощности.
Конструктивно рефлектометры выполнены в пластмассовом корпусе, в котором размещены микроконтроллер, фотоприемник с усилителем-преобразователем, аналогоцифровой преобразователь, лазерный источник с системой стабилизации, преобразователи питания. На лицевой панели рефлектометров расположены кнопки управления, цветной жидкокристаллический сенсорный дисплей с подсветкой и индикатор питания. На верхней панели рефлектометров размещены оптические разъемы и гнездо подключения внешнего питания. Заводские номера наносятся на заднюю панель рефлектометров в форме информационной таблички, содержащей заводской номер в буквенно-цифровом формате, методом наклеивания.
Рефлектометры выпускаются в различных модификациях TR3302XR-S1, TR3302XR-S2, TR3302XR-S3, TR3302XR-S4, TR3302XR-S4V2, TR3302XR-S5,
TR3302XR-M1, отличающихся параметрами источников оптического излучения, применимости для различных типов оптических волокон, наличием измерительного фотодиода и его типа, параметрами фотоприемника и усилителя-преобразователя. В рефлектометры могут быть встроены фотодетекторы типа 1 или типа 2. От типа установленного фотодетектора зависит диапазон измерений уровней средней мощности в режиме измерителя мощности.
Тип установленного фотодетектора указывается в паспорте рефлектометра.
Внешний вид рефлектометра, место нанесения заводского номера, место нанесения знака утверждения типа представлены на рисунке 1. Нанесение знака поверки на средство измерений не предусмотрено. Пломбирование не предусмотрено.
Место нанесения знака утверждения типа

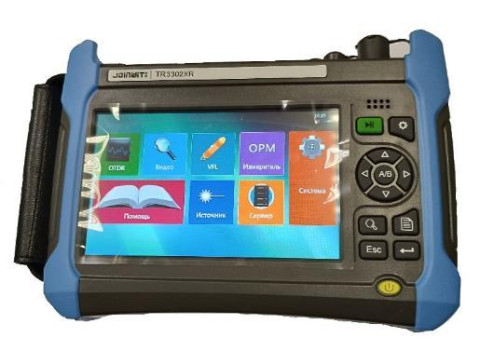

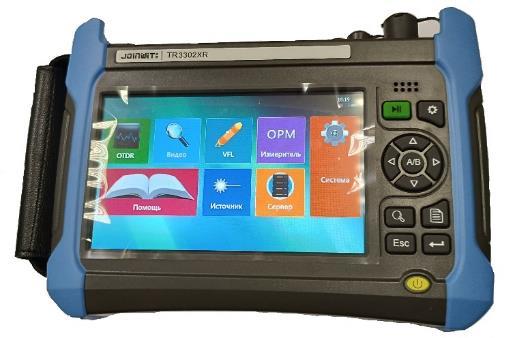

Внешний вид лицевой панели

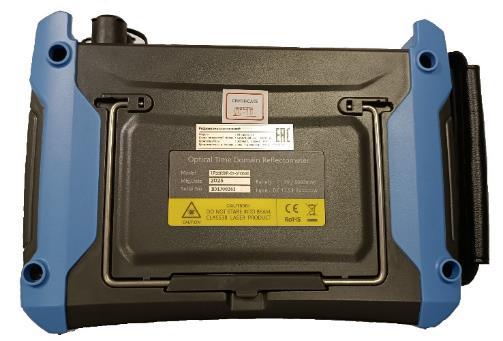

Внешний вид задней панели
10/100М internet
Разъем адаптера питания
Тип А USB
заводского
номера
X
Инфракрасный Измеритель оптический порт (VFL) оптической ^“”1
мощности . .
Место нанес
Micro SDcard с
3.5 mm разъем для гарнитуры
OTDR1 Оптический интерфейс, соединяющий одномодовое оптическое волокно

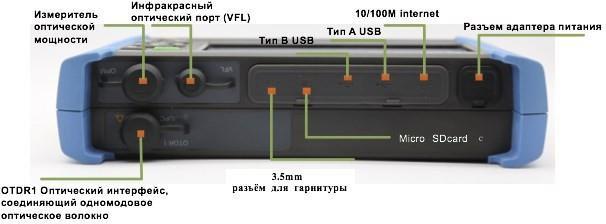

Внешний вид верхней панели
Рисунок 1 - Внешний вид рефлектометра
Программное обеспечение
Рефлектометры имеют специализированное программное обеспечение (ПО), расположенное в аппаратной части. Специализированное ПО является метрологически значимым. Запись ПО осуществляется в процессе производства. Внесение изменений в ПО при эксплуатации рефлектометров функционально невозможно. Доступ к аппаратной части рефлектометров исключен конструктивно.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
недоступно |
|
Номер версии (идентификационный номер) ПО |
не ниже V1.0.0 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||||
|
Модификация рефлектометра |
TR3302XR- S1 |
TR3302XR-S2 |
TR3302XR-S3 |
TR3302XR-S4 |
TR3302XR- S4V2 |
TR3302XR-S5 |
TR3302XR-M1 |
|
Длины волн, нм |
1310/1550 |
1310/1550 |
1310/1550 |
1310/1550/ 1625 |
1310/1550/ 1625 |
1310/1490/ 1550 |
850/1300/1310/ 1550 |
|
Динамический диапазон измерений ослабления1), дБ, не менее |
37/35 |
42/40 |
45/42 |
37/35/35 |
42/40/40 |
45/42/42 |
28/26/37/36 |
|
Значение мертвой зоны, м, не более - при измерении положения неоднородности - при измерении ослабления |
1,5 8,0 |
0,8 4,5 |
0,8 4,5 |
1,5 8,0 |
0,8 4,5 |
1,5 8,0 |
1,5 8,0 |
|
Диапазон измерений длины, м - 1300/1310/1490/1550/1625 нм - 850 нм |
от 60 до 5,12- 105 от 60 до 0,32405 | ||||||
|
Пределы допускаемой абсолютной погрешности измерений длины5), м |
±(0,75 + Зсчит2)+5-10’5Ъ3)) | ||||||
|
Длины волн источника4), нм |
850/1300/1310/1490/1550/1625 | ||||||
|
Длины волн калибровки источника4), нм |
850/1310/1550/1625 | ||||||
|
Уровень средней мощности непрерывного оптического излучения на выходе источника на длинах волн калибровки, дБм, не менее - 850 нм - 1310/1550/1625 нм |
-20,0 -5,0 | ||||||
|
Длины волн измерителя мощности, отображаемые на индикаторе4), нм |
850/1300/1310/1490/1550/1625/1650 | ||||||
|
Длины волн калибровки измерителя мощности, нм |
850/1310/1550/1625 | ||||||
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня средней мощности оптического излучения на длинах волн калибровки, дБм - при установленном фотодетекторе типа 1 - при установленном фотодетекторе типа 2 |
от -60 до +3 от -43 до +10 |
|
Пределы допускаемой относительной погрешности измерений уровня средней мощности оптического излучения на длинах волн калибровки5), дБ |
±0,5 |
|
П р и м е ч а н и я: 1) - при длительности импульса 20 мкс, времени усреднения 3 мин, по уровню 98% от максимума шумов; 2) бсчит - дискретность считывания на выбранном пределе шкалы расстояний, м; 3) L - измеренная длина, м; 4) - наборы длин волн для модификаций рефлектометров определяются типами измерительного источника и фотоприемника; 5) при нормальных условиях применения | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В |
13,5±2 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
252x180x55 |
|
Масса, кг, не более |
1,8 |
|
Условия применения: - нормальные: - температура окружающей среды, °С - относительная влажность без конденсации, % - рабочие: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, %, не более |
от +15 до +35 от 45 до 80 от -10 до +50 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель в виде наклейки
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Рефлектометр оптический |
TR3302XR |
1 |
|
Комплект принадлежностей |
- |
1 |
|
Руководство по эксплуатации |
- |
1 |
|
Паспорт |
- |
1 |
Сведения о методах измерений
приведены в главе 3 «Функции рефлектометров» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 6.08.2024 г. № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации»
Стандарт предприятия SHANGHAI JOINWIT OPTOELECTRONIC TECHNOLOGY CO., LTD, Китай «Рефлектометры оптические TR3302XR»
