Спектрометр оптико-эмиссионный PO100G
| Номер в ГРСИ РФ: | 98403-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Kunshan Instrument General Factory", Китай |
Спектрометр оптико-эмиссионный POIOOG (далее - спектрометр) предназначен для измерений массовой доли металлов и других элементов в маслах и консистентных смазках, в газотурбинных и дизельных топливах при диагностике машин и механизмов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98403-26 | ||||||
| Наименование | Спектрометр оптико-эмиссионный | ||||||
| Модель | PO100G | ||||||
| Приказы |
№833 от
30.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8bba5e57-f898-f3e0-b01b-a6d4a1b194bf | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Kunshan Soohow Instrument Co., LTD., КИТАЙ, 419, Shipu Zhongjie Road, Qiandeng Town, Kunshan City, Jiangsu Province
Поверка
| Методика поверки / информация о поверке |
МП 138-241-2025 ГСИ. Спектрометр оптико-эмиссионный PO100G. Методика поверки
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98403-26: Описание типа
2026-98403-26.pdf
|
Скачать | 151.7 КБ | |
|
98403-26: Методика поверки
МП 138-241-2025
2026-mp98403-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Спектрометр оптико-эмиссионный PO100G (далее - спектрометр) предназначен для измерений массовой доли металлов и других элементов в маслах и консистентных смазках, в газотурбинных и дизельных топливах при диагностике машин и механизмов.
Описание
Принцип действия спектрометра основан на методе эмиссионного спектрального анализа с возбуждением пробы с помощью искры. Интенсивность эмиссионного излучения пропорциональна массовой доле элементов в пробе.
Конструктивно спектрометр представляет собой настольный лабораторный прибор, состоящий из источника возбуждения спектров, искровой камеры, оптической части спектрометра, а также автоматизированной системы управления работой спектрометра.
В качестве рабочих электродов применяются графитовый диск и графитовый стержень. Вращающийся диск частично погружен в миниатюрную кювету с пробой жидкости и непрерывно переносит пробу в электрический разрядный зазор между электродами. Оптическая система построена по схеме Пашена-Рунге с кругом Роланда. Регистрация эмиссионного излучения осуществляется на основе высокопроизводительных ПЗС или КМОП матриц. Массовая доля элемента пробы определяется по градуировочным зависимостям между интенсивностью эмиссионного излучения и массовой долей элемента в градуировочных образцах. Весь анализ и расчет массовой доли элемента пробы выполняется автоматически под управлением программного обеспечения (далее - ПО). Спектрометр может определять концентрацию до 24 элементов в масле одновременно.
Корпус спектрометра изготовлен из металлических сплавов и пластика, окрашен в цвета в соответствии с технической документацией производителя.
К данному типу относится спектрометр с серийным номером 2126#.
Маркировочная табличка с серийным номером расположена на правой боковой стенке спектрометра. Серийный номер имеет цифровой формат с завершающим символом #, нанесен типографским способом на клеевую этикетку. Нанесение знака поверки на спектрометр и пломбирование спектрометра не предусмотрено. Общий вид спектрометра с указанием места нанесения знака утверждения типа представлен на рисунке 1. Место нанесения серийного номера на спектрометр представлено на рисунке 2.

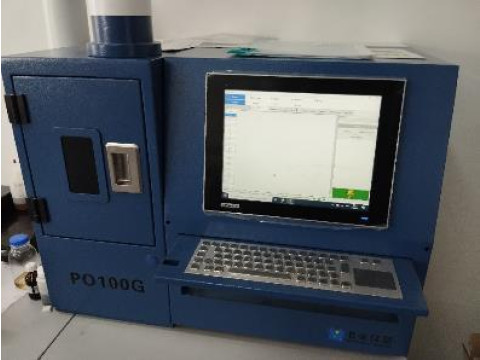

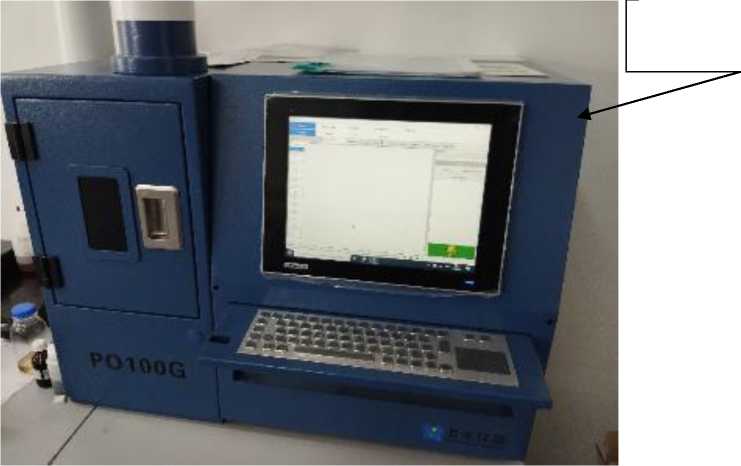

Место нанесения знака утверждения типа
Рисунок 1 - Общий вид спектрометра оптико-эмиссионного PO100G

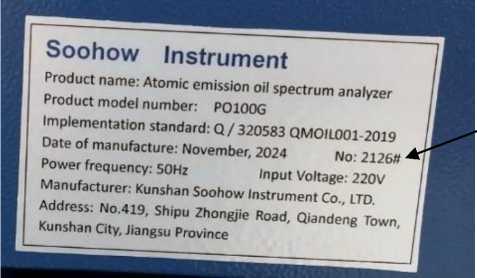

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на спектрометр оптико-эмиссионный PO100G
Программное обеспечение
Спектрометр оснащен ПО, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на персональный компьютер или принтер. Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Спектрометр защищен паролем от вмешательства в режимы настройки (регулировки) пользователей.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
winOil |
|
Номер версии (идентификационный номер) ПО |
30.ХХХ.ХХ.ХХ1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «ХХХ.ХХ.ХХ» относится к метрологически незначимой части ПО. Каждое значение «Х» может принимать цифровые значения от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого значения относительного среднего квадратического | |
|
отклонения выходного сигнала1), % | |
|
Fe, Cu, Cr, Pb, Sn, P, Zn |
5 |
|
Чувствительность1), у.е./млн-1, не менее | |
|
Fe |
1,0-104 |
|
Cu |
1,5-105 |
|
Cr |
1,0-105 |
|
Pb |
9,0-103 |
|
Sn |
2,0-104 |
|
P |
1,0-104 |
|
Zn |
6,0-103 |
|
Предел обнаружения, млн-1 | |
|
Fe |
2 |
|
Cu |
1 |
|
Cr |
1 |
|
Pb |
2 |
|
Sn |
1 |
|
P |
2 |
|
Zn |
4 |
|
1) Значение нормировано для элементов с массовой долей в диапазоне |
от 90 до 110 млн-1. |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой доли элементов, млн-1: - Al, B, Cd, Cr, Cu, Pb, Mn, Mo, Ni, Si, Ag, Na, Sn, Ti, V, Fe, K, Li, Sb - Ba, Ca, Mg, Na, Zn, P |
от 0 до 1000 от 0 до 6000 |
|
Спектральный диапазон, нм |
от 200 до 800 |
|
Фокальное расстояние оптической системы, мм |
500 |
|
Объем анализируемой пробы, мл |
2 |
|
Время анализа, с |
30 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
540 770 360 |
|
Масса, кг, не более |
78 |
|
Потребляемая мощность, В^А, не более |
1500 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 50 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +5 до +40 80 |
Знак утверждения типа
наносится на титульный лист инструкции по эксплуатации методом компьютерной графики и на переднюю панель корпуса спектрометра в виде наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптико-эмиссионный |
PO100G |
1 шт. |
|
Инструкция по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 3 «Использование прибора» документа «Спектрометр оптико-эмиссионный PO100G. Инструкция по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средство измерений применяется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»
Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»
