Меры моделей дефектов СДМ 25
| Номер в ГРСИ РФ: | 98404-26 |
|---|---|
| Производитель / заявитель: | ООО «Техэкспертиза», г. Уфа |
Меры моделей дефектов СДМ 25 (далее - меры) предназначены для хранения и передачи единицы длины в области измерений поверхностных дефектов при испытаниях, поверке и калибровке дефектоскопов, принцип действия которых основан на магнитном методе.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98404-26 | ||||||||||||
| Действует | по 30.04.2031 | ||||||||||||
| Наименование | Меры моделей дефектов | ||||||||||||
| Модель | СДМ 25 | ||||||||||||
| Модификации |
исполнение 04 исполнение 10 исполнение 16 |
||||||||||||
| Приказы |
№833 от
30.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | b719cb97-1c1d-c694-01af-bb0ee65db74e | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Техэкспертиза», РОССИЯ, 450081, Республика Башкортостан, г. Уфа, ул. Даута Юлтыя, д. 12, офис 1
Поверка
| Методика поверки / информация о поверке |
МП 128-261-2025 ГСИ. Меры моделей дефектов СДМ 25. Методика поверки
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98404-26: Описание типа
2026-98404-26.pdf
|
Скачать | 243.9 КБ | |
|
98404-26: Методика поверки
МП 128-261-2025
2026-mp98404-26.pdf
|
Скачать | 993.3 КБ |
Описание типа
Назначение
Меры моделей дефектов СДМ 25 (далее - меры) предназначены для хранения и передачи единицы длины в области измерений поверхностных дефектов при испытаниях, поверке и калибровке дефектоскопов, принцип действия которых основан на магнитном методе.
Меры могут применяться в качестве рабочих эталонов согласно ЛПС 12-2025 «Меры моделей дефектов СДМ 25. Локальная поверочная схема», утвержденной УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 13 ноября 2025 г., а также в качестве средств измерений.
Описание
Принцип действия мер основан на воспроизведении заданных значений искусственных дефектов.
Конструктивно мера представляет собой металлический (ферромагнитный) лист, на который нанесены искусственные поверхностные дефекты. Меры изготавливаются в исполнениях 04, 10, 16, которые отличаются друг от друга геометрическими размерами.
Нанесение знака поверки на средство измерений не предусмотрено. Заводской номер в буквенно-цифровом формате, обеспечивающий идентификацию мер, наносится в углу лицевой стороны меры путем гравировки. Пломбирование мер не предусмотрено.

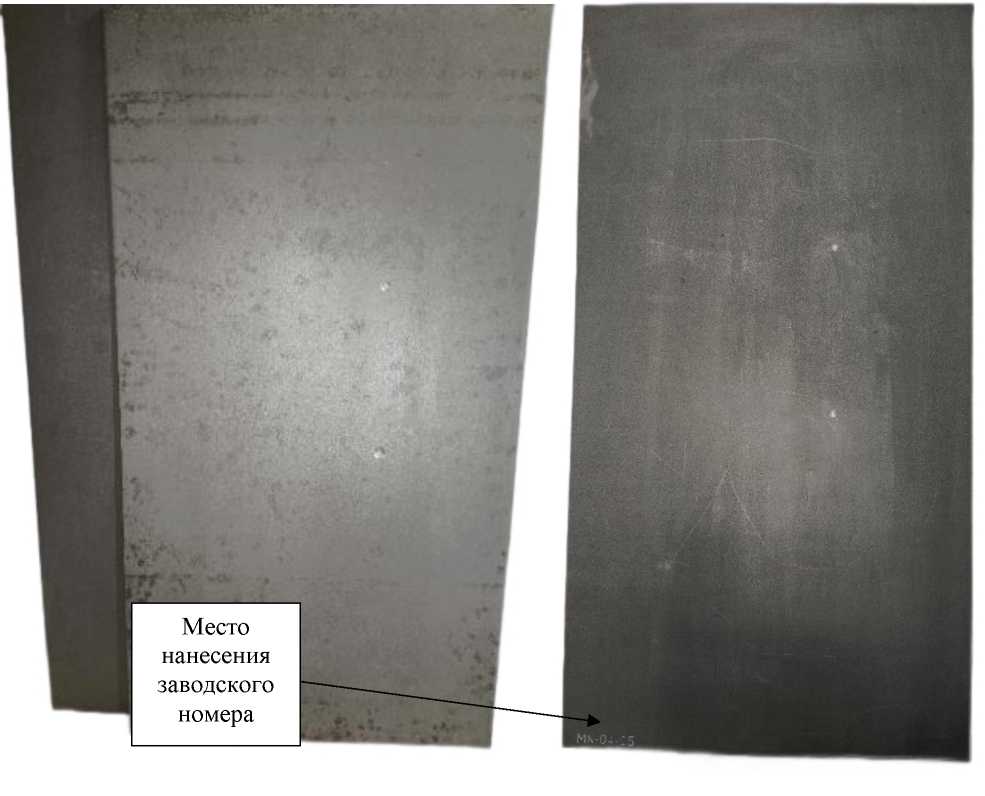

Общий вид мер с указанием места нанесения заводских номеров представлен на рисунке 1.
Рисунок 1 - Общий вид мер с указанием заводских номеров
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение для исполнения | ||
|
04 |
10 |
16 | |
|
Номинальные значения глубины искусственных дефектов, мм |
0,8; 1,2 |
2,0; 3,0 |
3,2; 4,8 |
|
Пределы допускаемой абсолютной погрешности измерений глубины искусственных дефектов, мм |
±0,12 | ||
|
Допускаемое отклонение от номинального значения, мм |
±0,2 |
±0,5 |
±0,8 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение для исполнения | ||
|
04 |
10 |
16 | |
|
Габаритные размеры, мм: - ширина - длина - толщина |
480±5,0 900±5,0 | ||
|
4,0±0,5 |
10,О±О,5 |
16,0±0,5 | |
|
Масса, кг, не более |
15 |
45 |
60 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +35 | ||
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количеств о |
|
Меры моделей дефектов |
СДМ 25 |
1 шт. |
|
Паспорт |
_ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
Сведения о методах измерений
приведены в паспорте, раздел 3 «Подготовка и порядок работы».
Нормативные документы
ЛПС 12-2025 «Меры моделей дефектов СДМ 25. Локальная поверочная схема», утвержденной УНИИМ - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 13 ноября 2025 г.
ТУ 26.51.66.123-001-2025 «Меры моделей дефектов СДМ 25. Технические условия»
