Трансформаторы тока JGS 10b
| Номер в ГРСИ РФ: | 98417-26 |
|---|---|
| Категория: | Трансформаторы |
| Производитель / заявитель: | Фирма "VEB Feinmesszeugfabrik", Германия |
|
98417-26: Описание типа
2026-98417-26.pdf
|
Скачать | 90.4 КБ |
Трансформаторы тока JGS 10b (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98417-26 | |||||||||||||||||||||
| Наименование | Трансформаторы тока | |||||||||||||||||||||
| Модель | JGS 10b | |||||||||||||||||||||
| Приказы |
№832 от
30.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | eb42d83e-bb01-beb2-e487-897dffe7f720 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
Завод «VEB Transformatoren – und Röntgenwerk», ГДР, Overbeckstrasse 48, 8030 Dresden
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.217-2024 ГСИ. Трансформаторы тока. Методика поверки.
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98417-26: Описание типа
2026-98417-26.pdf
|
Скачать | 90.4 КБ |
Описание типа
Назначение
Трансформаторы тока JGS 10b (далее - трансформаторы) предназначены для передачи сигналов измерительной информации средствам измерений, устройствам защиты и управления в электрических цепях переменного тока частотой 50 Гц.
Описание
Принцип действия трансформаторов основан на явлении электромагнитной индукции переменного тока. Ток первичной обмотки трансформаторов тока создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы выполнены в виде опорной конструкции. Трансформаторы содержат магнитопроводы, первичную и вторичные обмотки. Каждая вторичная обмотка находится на своем магнитопроводе.
Первичная и вторичные обмотки трансформаторов залиты эпоксидным компаундом, что обеспечивает электрическую изоляцию и защиту обмоток от проникновения влаги и механических повреждений.
Выводы вторичных обмоток расположены в нижней части трансформаторов.
К трансформаторам данного типа относятся трансформаторы тока JGS 10b с серийными №№ 63/629867, 63/641433, 63/629073, 63/629100, 66/123193, 66/123203.
Трансформаторы тока расположены на территории подстанций ООО «Башкирэнерго».
Серийный номер наносится на табличку технических данных трансформатора ударным способом в виде цифрового обозначения.
Нанесение знака поверки на трансформатор не предусмотрено.

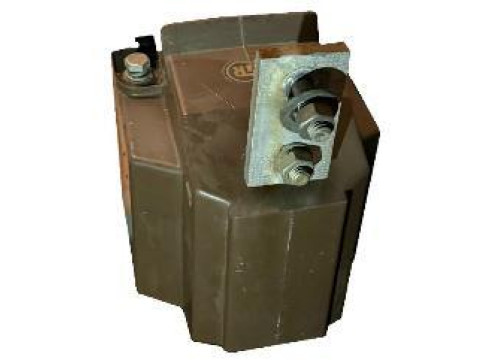

Общий вид трансформаторов тока JGS 10b представлен на рисунке 1.
Пломбирование трансформаторов не предусмотрено.
Место нанесения заводского номера
Рисунок 1 - Общий вид трансформаторов тока JGS 10b с указанием места нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
63/629867, 63/641433 |
66/123193, 66/123203 |
63/629073, 63/629100 | |
|
Номинальное напряжение, кВ |
6 | ||
|
Номинальный ток первичной обмотки, А |
200 |
300 |
300 |
|
Номинальный ток вторичной обмотки, А |
5 | ||
|
Номинальная частота, Гц |
50 | ||
|
Класс точности вторичной обмотки для измерений и учета |
1 |
0,5 |
1 |
|
Номинальная вторичная нагрузка (с коэффициентом мощности cos ф = 0,8), В'А |
10 | ||
аблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -40 до +55 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Трансформатор тока |
JGS 10b |
6 шт. |
|
Паспорт |
- |
6 экз. |
|
Формуляр |
- |
6 экз. |
Сведения о методах измерений
приведены в п. 1.2 «Общие сведения» документа «Трансформатор тока JGS 10b. Паспорт».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 21 июля 2023 года № 1491 «Об утверждении государственной поверочной схемы для средств измерений коэффициентов преобразования силы электрического тока».
