Системы мгновенных измерений FastoM

Назначение

Системы мгновенных измерений FastoM (далее - системы) предназначены для измерений линейных и угловых размеров деталей.

Описание

Системы конструктивно состоят из основания с измерительным столом в настольном или напольном исполнении, оптоэлектронного измерительного блока горизонтального или вертикального, включая оптический датчик, персонального компьютера (ПК), панели управления. Для измерений по оси Z системы модификаций TC33D, ТС35, TC83D, TC83, TC85 дополнительно могут быть оснащены конфокальным датчиком. Органы управления настройкой освещения, увеличением, регулировкой расположены в окне программного обеспечения, установленного на ПК. Благодаря наличию системы линз измеряемая деталь наблюдается на экране ПК в виде прямого изображения и все перемещения измеряемой детали воспринимаются соответственно действительным направлениям перемещений.

Принцип действия систем основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.

Принцип работы конфокального датчика заключается в проведении точных измерений по оси Z бесконтактным способом.

К средствам измерений данного типа относятся системы мгновенных измерений модификаций: TC11, TC30, ТС31, TC31D, TC32D, TC33D, ТС35, TC42, TC42S, ТС51, TC81, TC82, TC83, TC83D, TC85.

Системы модификации TC11, TC30, TC31, TC31D, TC32D, TC81, TC82 имеют вертикальный оптоэлектронный блок и настольное исполнение.

Системы модификации TC51 имеют горизонтальный оптоэлектронный блок и настольное исполнение.

Системы модификации TC83, TC33D, TC83D имеют вертикальный оптоэлектронный блок и настольное исполнение, оснащаются электромеханической ручкой перемещения оси Z, дополнительно могут быть оснащены конфокальным датчиком.

Системы модификации TC42, TC42S имеют вертикальный оптоэлектронный блок и напольное исполнение.

Системы модификации TC35, TC85 имеют вертикальный оптоэлектронный блок и напольное исполнение, дополнительно могут быть оснащены конфокальным датчиком.

Модификации систем различаются между собой метрологическими характеристиками, а также габаритными размерами и массой.

Заводской номер полиграфическим методом в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на маркировочную наклейку, расположенную на боковой поверхности основания.

Цветовое исполнение систем может меняться по требованию заказчика или по решению изготовителя.

Нанесение знака поверки на средство измерений не предусмотрено.

Пломбирование систем не производится. В процессе эксплуатации системы не предусматривают внешних механических регулировок.

Общий вид систем и место нанесения маркировочной наклейки представлены на рисунках 1-3.

Общий вид маркировочной наклейки и место нанесения заводского номера представлены на рисунке 4.

Место расположения маркировочной наклейки

а) б)

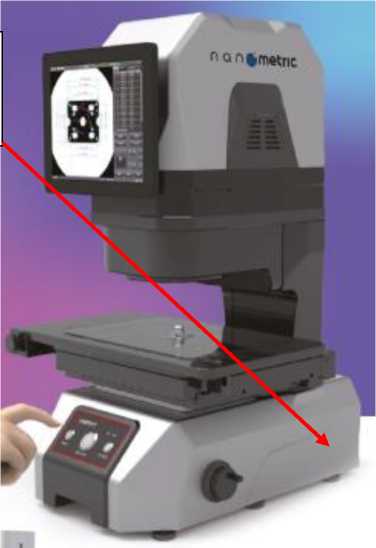

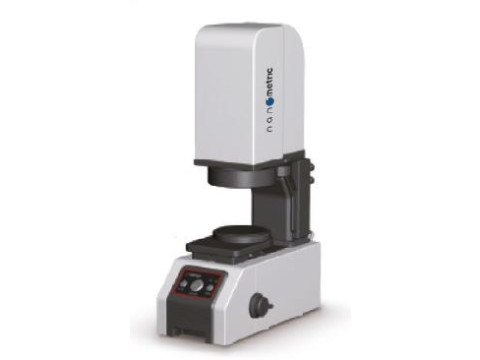

Рисунок 1 - Общий вид систем мгновенных измерений FastoM модификации: а) TC11;

б) TC30, TC31, TC31D, TC32D, TC33D, TC81, TC82, TC83, TC83D

Место расположения маркировочной наклейки

Рисунок 2 - Общий вид систем мгновенных измерений FastoM модификации TC51

а)                                                       б)

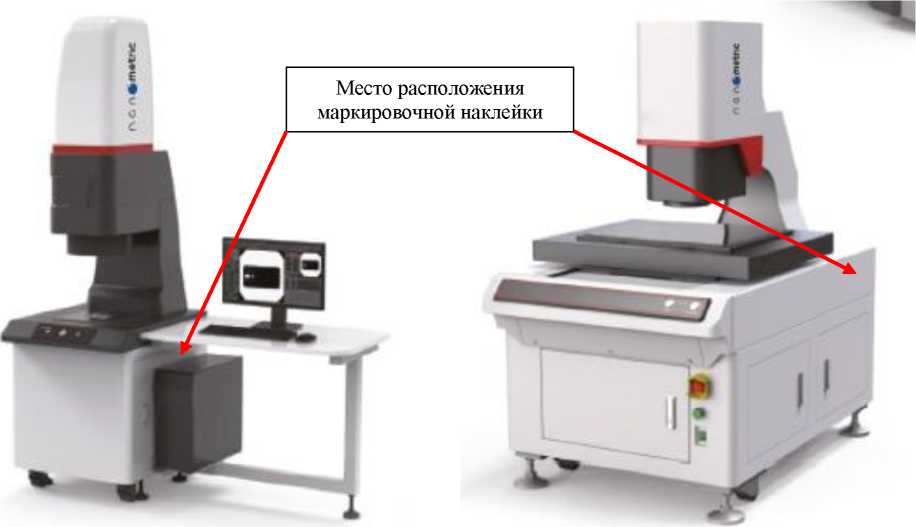

Рисунок 3 - Общий вид систем мгновенных измерений FastoM модификации: а) TC42, TC42S; б) TC35, TC85

Место нанесения заводского номера

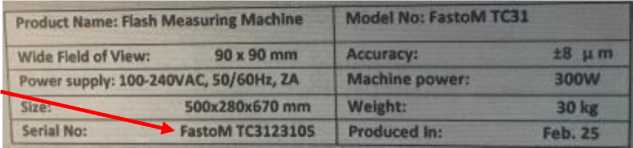

Рисунок 4 - Общий вид маркировочной наклейки

Программное обеспечение

Системы работают под управлением метрологически значимого программного обеспечения (далее - ПО) «VisionX», предназначенного для обеспечения взаимодействия узлов прибора, выполнения, сохранения и обработки результатов измерений.

Конструкция систем исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию, программно-аппаратные интерфейсы связи отсутствуют.

Защита ПО и измеренных данных от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики систем модификации TC33D, ТС35, TC83D, TC83, TC85

Таблица 3 - Метрологические характеристики систем модификации TC11, TC32D, TC42, TC42S, TC51

Таблица 4 - Метрологические характеристики систем модификации TC30, TC31, TC31D, TC81, TC82

Таблица 5 - Пределы допускаемой абсолютной погрешности измерений плоских углов при использовании оптического датчика__________________________________________________

Таблица 6 - Технические характеристики

Таблица 7 - Технические характеристики

Таблица 8 - Технические характеристики

Таблица 9 - Показатели надежности

Знак утверждения типа

наносится типографским способом на титульный лист руководства по эксплуатации.

Комплектность

Таблица 10 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 5 «Порядок работы» документов: «Системы мгновенных измерений FastoM. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта № 2840 от 29 декабря 2018 г. «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 140-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;

Локальная поверочная схема для средств измерений плоского угла в диапазоне измерений от 0° до 360° № ЛПС 015-2024, утвержденная ООО «ПРОММАШ ТЕСТ Метрология» 30 октября 2024 г.;

Стандарт предприятия Shenzhen Zhongtu Instruments Co., Ltd, Китай.
