Системы бесконтактного измерения температуры YHWD-HG
| Номер в ГРСИ РФ: | 98428-26 |
|---|---|
| Производитель / заявитель: | Wenzhou ESENT Automation Equipment Co., Ltd., КИТАЙ |
Системы бесконтактного измерения температуры YHWD-HG
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98428-26 | |||||||||
| Действует | по 30.04.2031 | |||||||||
| Наименование | Системы бесконтактного измерения температуры | |||||||||
| Модель | YHWD-HG | |||||||||
| Приказы |
№832 от
30.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 3b726f79-2a52-e48a-51f7-dfcfddec7ccd | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Wenzhou ESENT Automation Equipment Co., Ltd., КИТАЙ, G2 Building, 1-3F, Electronic & Electrical Technology Park, No. 1 Ningxiang Road, Nantang Industrial Zone, Dongtou District, Wenzhou City, Zhejiang Province, 325700
Поверка
| Методика поверки / информация о поверке |
РТ-МП-106-207-2026 ГСИ. Системы бесконтактного измерения температуры YHWD-HG. Методика поверки.
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98428-26: Описание типа
2026-98428-26.pdf
|
Скачать | 138.3 КБ | |
|
98428-26: Методика поверки
РТ-МП-106-207-2026
2026-mp98428-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Системы бесконтактного измерения температуры YHWD-HG
(далее по тексту - системы) предназначены для неконтактных измерений и контроля температуры поверхности объектов по их собственному излучению в пределах зоны, определяемой показателем визирования.
Описание
Конструктивно система состоит из одного инфракрасного пирометрического преобразователя YT50A-2/C (далее по тексту - пирометр) и блока электроники.
Принцип действия системы основан на преобразовании потока инфракрасного излучения исследуемого объекта, передаваемого через оптическую систему пирометра, в аналоговые электрические сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА, пропорциональные измеряемой температуре, которые преобразуются в цифровые сигналы при помощи аналого-цифрового преобразователя и отображаются в виде значений температуры на цифровом индикаторе.
Пирометр конструктивно выполнен в цилиндрическом корпусе из нержавеющей стали, с присоединенным сигнальным кабелем для подключения к блоку электроники.
Блок электроники конструктивно выполнен в прямоугольном стальном корпусе с закрывающейся крышкой, предназначенном для настенного монтажа. Внутри корпуса блока электроники расположены блок питания и аналого-цифровой измерительный преобразователь с индикаторами (SA/C-A1), кнопками управления и функцией сигнализации при достижении заданных пороговых значений температуры при помощи двух сигнальных ламп. В нижней части корпуса расположены технологические отверстия для ввода/вывода сигнальных кабелей, необходимых для подключения пирометра и напряжения питания.
Компоненты системы могут изготавливаться в различных цветовых решениях.

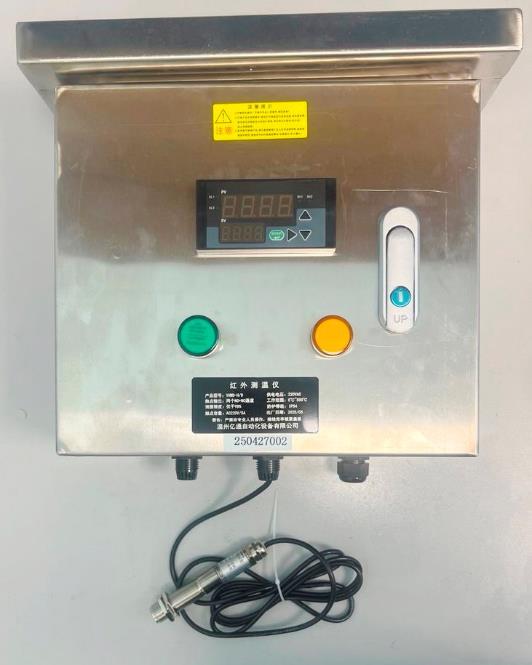

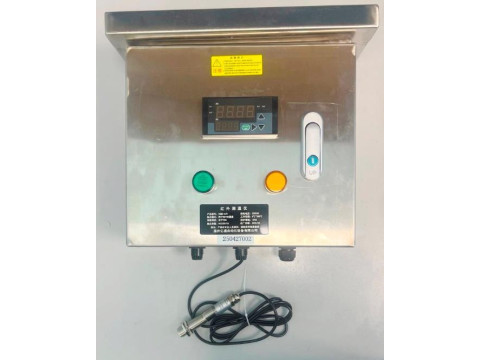

Фотография общего вида системы в сборе приведена на рисунке 1.
Место нанесения знака поверки
Место нанесения заводского номера
250427002
Рисунок 1 - Общий вид системы бесконтактного измерения температуры YHWD-HG
Пломбирование систем не предусмотрено. Заводской номер систем в виде цифрового обозначения, состоящего из арабских цифр, наносится в виде наклейки на лицевую сторону корпуса блока электроники и на корпус пирометра. Конструкция корпуса систем позволяет нанести на него знак поверки.
Программное обеспечение
Системы имеют встроенное, метрологически значимое, программное обеспечение (ПО), которое используется для преобразования и обработки информации, полученной в процессе проведения измерений. Данное ПО загружается в энергонезависимую память измерительного преобразователя блока электроники системы на предприятии-изготовителе во время производственного цикла и недоступно для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО - недоступны.
Технические характеристики
Метрологические и технические характеристики систем приведены в таблице 1.
Показатели надежности приведены в таблице 2.
Таблица 1
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от 0 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений и преобразования температуры в диапазоне измерений от 0 °С до +100 °С включ., °С |
±3,0 |
|
Пределы допускаемой относительной погрешности измерений и преобразования температуры в диапазоне измерений св. +100 °С до +500 °С, % |
±2,5 |
|
Показатель визирования пирометра системы |
12:1 |
|
Разрешающая способность цифрового дисплея, °С |
0,1 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Коэффициент излучательной способности (фиксированный) |
0,95 |
|
Масса, кг, не более: - блок электроники - пирометр |
3,5 0,2 |
|
Габаритные размеры блока электроники (длина х ширина х высота), мм, не более |
300x320x170 |
|
Габаритные размеры пирометра (длина х диаметр), мм, не более |
115x20 |
|
Напряжение питания, В: - блок процессора (переменный ток) - пирометр (постоянный ток) |
220 (50 Гц) от 12 до 24 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -35 до +60 от 10 до 95 (без конденсации) |
Таблица 2
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
12 000 |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 3
|
Наименование |
Обозначение |
Количество |
|
Система бесконтактного измерения температуры в составе: - блок процессора - пирометр |
YHWD-HG |
1 шт. 1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Приспособления для монтажа (по дополнительному заказу) |
- |
1 комплект |
Сведения о методах измерений
приведены в разделе «Принцип работы» Руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
Стандарт предприятия фирмы-изготовителя Wenzhou ESENT Automation Equipment Co., Ltd., Китай.
