Течеискатели элегаза ТЭ
| Номер в ГРСИ РФ: | 98433-26 |
|---|---|
| Производитель / заявитель: | ООО ЦИСКА, г. Новосибирск |
Течеискатели элегаза ТЭ (далее - течеискатели) предназначены для обнаружения утечек и измерения объемной доли гексафторида серы (элегаза SF6) в воздухе.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98433-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 05.05.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Течеискатели элегаза | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ТЭ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№852 от
05.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | ca863aae-ba1c-9358-a111-acb48823619a | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО ЦИСКА, РОССИЯ, 630068, Новосибирская обл, г. Новосибирск, ул. Приграничная, д. 1
Поверка
| Методика поверки / информация о поверке |
МП-242-2647-2025 ГСИ. Течеискатели элегаза ТЭ. Методика поверки.
(с 05.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98433-26: Описание типа
2026-98433-26.pdf
|
Скачать | 169.2 КБ | |
|
98433-26: Методика поверки
МП-242-2647-2025
2026-mp98433-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Течеискатели элегаза ТЭ (далее - течеискатели) предназначены для обнаружения утечек и измерения объемной доли гексафторида серы (элегаза SF6) в воздухе.
Описание
Принцип действия течеискателей - электрохимический, основан на изменении электрических параметров электродов, находящихся в контакте с электролитом, вследствие химической реакции определяемого газа на поверхности электрода.
Течеискатели являются переносными приборами, упакованными в кейс, в комплекте с зарядным устройством и кабелем USB (DC 5V) для передачи измерительной информации.
Доступ в режим корректировки показаний течеискателя защищен программным способом. В течеискателях механические узлы регулировки отсутствуют.
Доступ к элементам конструкции защищен наклейкой, саморазрушающейся при вскрытии, нанесенной на корпус электрохимического датчика течеискателя.
Общий вид течеискателя представлен на рисунке 1. Заводской номер течеискателя в виде буквенно-цифрового обозначения указан на наклейке, расположенной на задней панели течеискателя в строке «код» и представленной на рисунке 2. Информация на наклейку нанесена печатным способом. Нанесение знака поверки на корпус течеискателя не предусмотрено.
Место нанесения наклейки со знаком утверждения типа

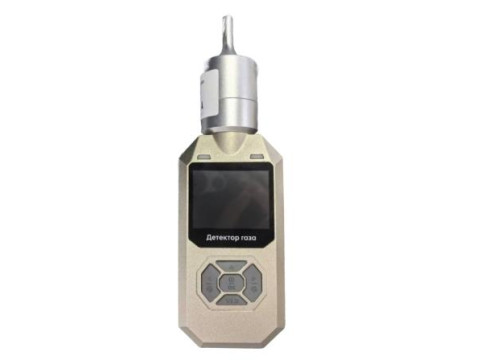

Рисунок 1 - Общий вид течеискателя элегаза ТЭ
Место нанесения наклейки для предотвращения доступа к электрохимическому датчику
Место расположения наклейки для идентификации течеискателя (наименование, модель, диапазон измерений, зав. №, дата изготовления, изготовитель)

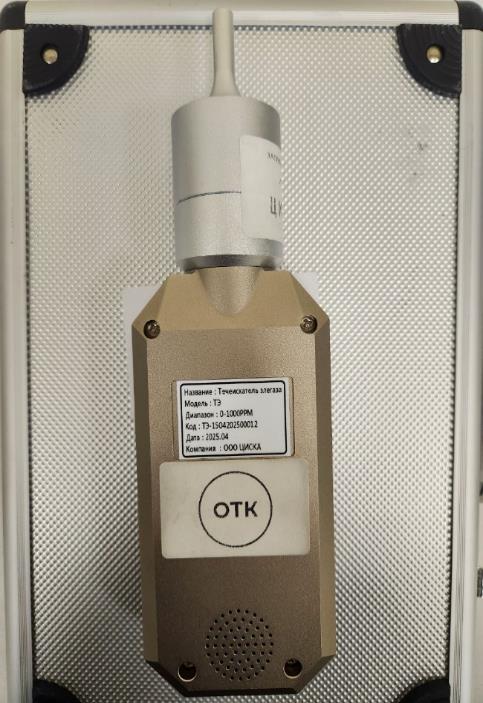

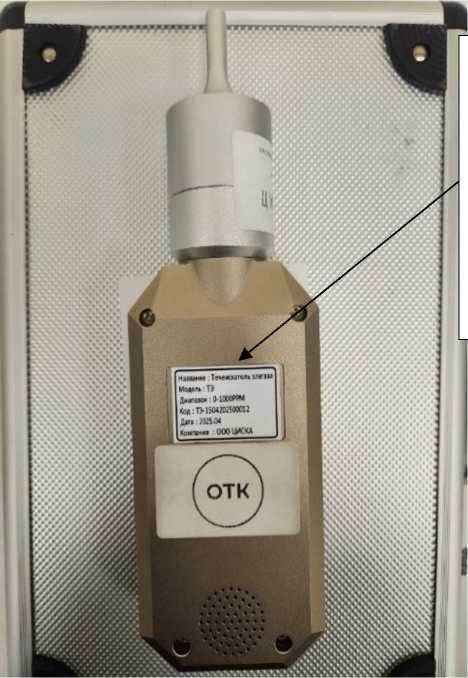

Рисунок 2 - Общий вид наклейки с заводским номером
Программное обеспечение
Течеискатели имеют встроенное программное обеспечение (далее - ПО).
Во встроенном ПО реализованы функции:
- обработка сигнала газового сенсора и вычисление объемной доли SF6;
- отображение результатов измерений на встроенном дисплее;
- передача сохраненных данных по USB-интерфейсу (только чтение);
- выполнение автоматической самодиагностики при включении;
- контроль корректности структуры калибровочных и служебных данных;
- формирование звуковой и визуальной сигнализации о превышении порогов;
- сохранение результатов измерений во внутреннюю энергонезависимую память.
Влияние встроенного ПО учтено при нормировании метрологических характеристик.
Течеискатели имеют защиту ПО от преднамеренных или непреднамеренных изменений.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ТЭ ПО |
|
Номер версии (идентификационный номер ПО) |
1.хх |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: номер версии метрологически значимой части ПО (1.); номер версии метрологически незначимой части ПО (хх), где «хх» может принимать значения в диапазоне от 00 до 99 | |
Метрологические и технически характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемной доли гексафторида серы, млн-1 |
от 0 до 100 включ. св. 100 до 1000 |
|
Пределы допускаемой основной приведенной1) погрешности измерений объемной доли гексафторида серы в диапазоне от 0 до 100 млн-1 включ., % |
± 20 |
|
Пределы допускаемой основной относительной погрешности измерений объемной доли гексафторида серы в диапазоне св. 100 до 1000 млн-1, % |
±20 |
|
Предел допускаемой вариации показаний, в долях от предела допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей среды в пределах условий эксплуатации на каждые 10 °С, в долях от предела допускаемой основной погрешности |
±0,5 |
|
Пределы допускаемой погрешности срабатывания сигнализации, % |
± 10 |
|
Время установления показаний, с, не более |
60 |
|
Нормальные условия измерений - температура окружающей среды, °С |
от 18 до 22 |
|
1) Приведенная к верхнему пределу диапазона измерений | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная единица наименьшего разряда, млн-1 |
1 |
|
Время прогрева и выхода на рабочий режим, с, не более |
90 |
|
Масса, кг, не более |
0,8 |
|
Габаритные размеры, мм, не более: - высота |
230 |
|
- ширина |
80 |
|
- глубина |
50 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -20 до +50 |
|
- относительная влажность, % |
от 0 до 90 |
|
- атмосферное давление, кПа |
от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации, на титульный лист паспорта и на корпус течеискателя в виде наклейки, как указано на рисунке 1.
Комплектность
аблица 5 - Комплектность течеискателя
|
Наименование |
Обозначение |
Количество |
|
Течеискатель элегаза |
ТЭ |
1 шт. |
|
Зарядное устройство |
USB (DC 5V) |
1 шт. |
|
Кабель для передачи данных |
- |
1 шт. |
|
Кейс для прибора |
- |
1 шт. |
|
Паспорт |
ТМДЯ.49755974.004 ПС |
1 экз. |
|
Руководство по эксплуатации |
ТМДЯ.49755974.004 РЭ |
1 экз. |
Сведения о методах измерений
приведены в документе ТМДЯ.49755974.004 РЭ «Течеискатели элегаза ТЭ. Руководство по эксплуатации» - в разделах 5 «Подготовка к работе» и 6 «Порядок работы».
Нормативные документы
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
Приказ Росстандарта от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ТУ 26.51.53-004-49755974-2024. Течеискатели элегаза ТЭ. Технические условия
