Резервуар стальной вертикальный цилиндрический РВС-5000
| Номер в ГРСИ РФ: | 98434-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ЗАО "Востокбункер", пос. Славянка, Приморский край |
|
98434-26: Описание типа
2026-98434-26.pdf
|
Скачать | 213.4 КБ |
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98434-26 | ||||||
| Наименование | Резервуар стальной вертикальный цилиндрический | ||||||
| Модель | РВС-5000 | ||||||
| Приказы |
№852 от
05.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 85d0ae16-d12e-485c-d196-4294f7f3a2ef | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ЗАО «Востокбункер», РОССИЯ, 692701, Приморский край, Хасанский р-н, п. Славянка, ул. Весенняя, 1/33
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.
(с 05.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98434-26: Описание типа
2026-98434-26.pdf
|
Скачать | 213.4 КБ |
Описание типа
Назначение
Резервуар стальной вертикальный цилиндрический РВС-5000 (далее - резервуар) предназначен для измерения объема нефтепродуктов, а также для их приема, хранения и отпуска.
Описание
Принцип действия резервуара РВС-5000 основан на заполнении его нефтепродуктами до произвольного уровня, соответствующего объему нефти и нефтепродуктов, согласно градуировочным таблицам резервуаров.
Резервуар стальной вертикальный цилиндрический РВС-5000 представляет собой вертикально установленный стальной сосуд, состоящий из цилиндрической стенки, днища и стационарной крыши.
Резервуар оборудован приемо-раздаточными устройствами и люками. Заполнение и выдача нефти и нефтепродуктов осуществляется через приемо-раздаточные устройства. В верхней части резервуара предусмотрена площадка, предназначенная для удобства и безопасности перемещения обслуживающего персонала. По периметру верхней части резервуара установлены секции ограждения.
Расположение резервуара стального вертикального цилиндрического РВС-5000 -наземное.
Резервуар стальной вертикальный цилиндрический РВС-5000 с заводским номером 14 расположен на территории Закрытое Акционерное Общество «Востокбункер», Приморский край, Хасанский район, п. Славянка, ул. Весенняя 1/33.
Общий вид резервуара РВС-5000 представлен на рисунке 1.
Знак поверки наносится в свидетельство о поверке (при наличии) и в градуировочную таблицу.
Пломбирование резервуара стального вертикального цилиндрического РВС-5000 не предусмотрено.
Заводской номер в виде цифрового обозначения, состоящий из двух арабских цифр, нанесен в паспорт и на маркировочную табличку печатным способом, обеспечивающим идентификацию, возможность прочтения и сохранность в процессе эксплуатации резервуара.
Маркировочная табличка резервуаров представлены на рисунке 2.

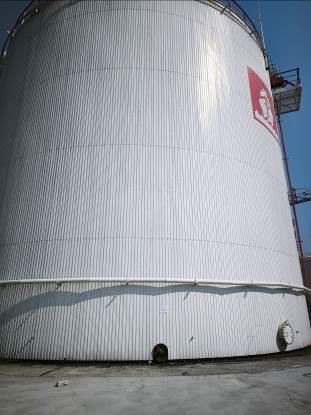

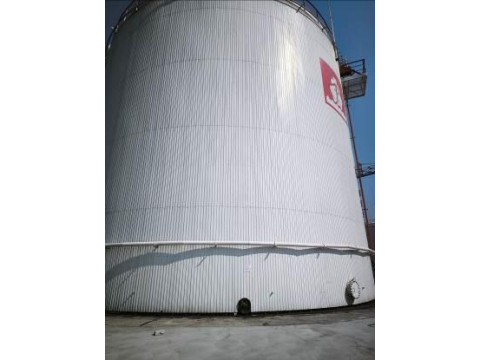

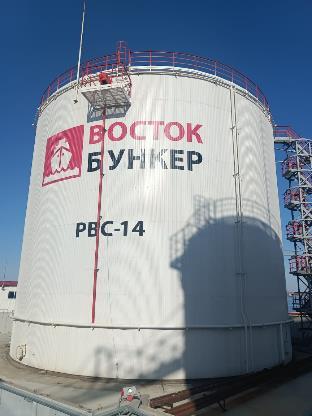

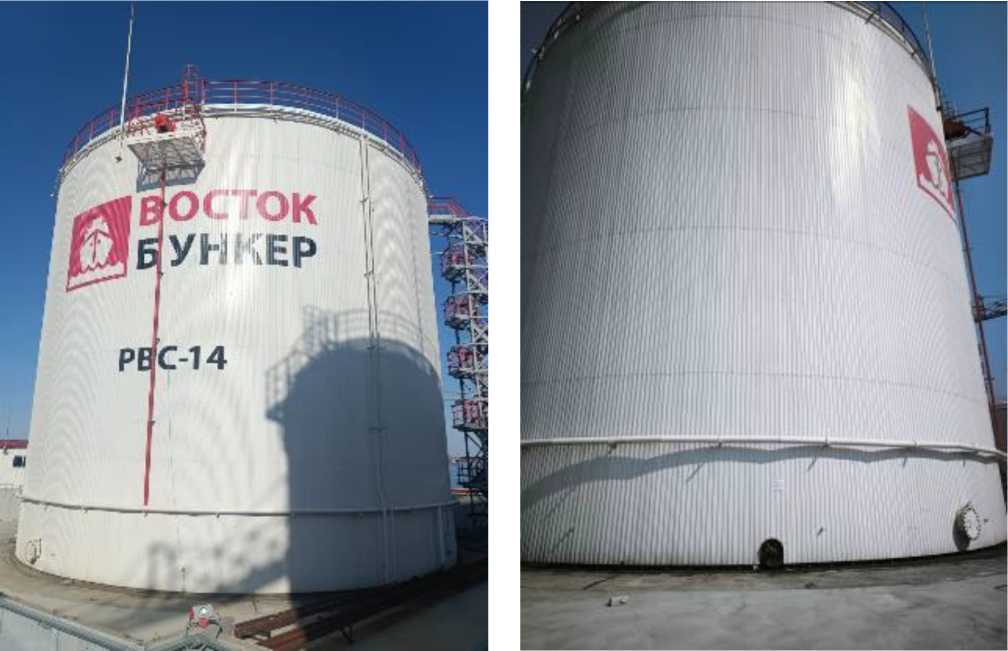

Рисунок 1 - Общий вид резервуара стального вертикального цилиндрического РВС-5000

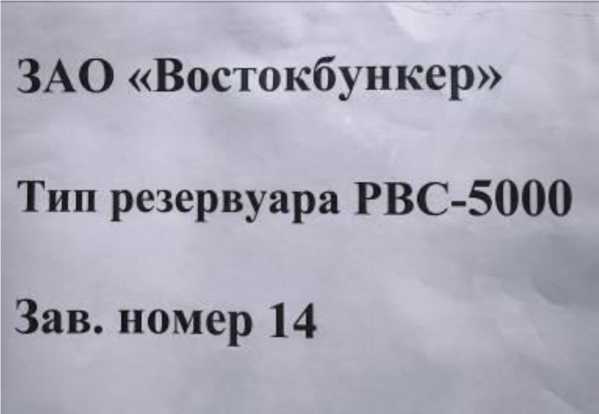

Рисунок 2 - Маркировочная табличка резервуара РВС-5000
Технические характеристики
Таблица 1 - Метрологические характеристики__________________________
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
5000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров (геометрический метод), % |
±0,1 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С |
от -50 до +50 |
Знак утверждения типа
наносится на титульные листы паспорта печатным способом.
Комплектность
Таблица 3 - Комплектность резервуара
|
Наименование |
Обозначение |
Количество |
|
Резервуар стальной вертикальный цилиндрический |
РВС-5000 |
1 шт. |
|
Резервуар стальной вертикальный цилиндрический РВС-5000. Паспорт |
— |
1 экз. |
Сведения о методах измерений
приведены в паспорте (раздел 5 «Заметки по эксплуатации»).
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
