Расходомеры многофазные подводные Haimo SMPFM-3000
| Номер в ГРСИ РФ: | 98450-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Haimo Technologies Group Corp., КИТАЙ |
Расходомеры многофазные подводные Haimo SMPFM-3000 (далее по тексту -расходомеры) - предназначены для мониторинга и тестирования дебитов нефтяных и газовых скважин. Расходомеры позволяют измерять расходы жидкости и газа, а также объемную долю воды в нефтегазоводяной смеси при наличии свободного газа.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98450-26 | |||||||||
| Наименование | Расходомеры многофазные подводные | |||||||||
| Модель | Haimo SMPFM-3000 | |||||||||
| Приказы |
№832 от
30.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8ade7257-ef6f-f53f-7ddf-e45f6b5f8bbb | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Haimo Technologies Group Corp., КИТАЙ, No. 593, Zhangsutan, Lanzhou, Gansu, 730010
Поверка
| Методика поверки / информация о поверке |
МП 1793-9-2025 ГСИ. Расходомеры многофазные подводные Haimo SMPFM3000. Методика поверки.
(с 30.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98450-26: Описание типа
2026-98450-26.pdf
|
Скачать | 176.1 КБ | |
|
98450-26: Методика поверки
МП 1793-9-2025
2026-mp98450-26.pdf
|
Скачать | 196.2 КБ |
Описание типа
Назначение
Расходомеры многофазные подводные Haimo SMPFM-3000 (далее по тексту -расходомеры) - предназначены для мониторинга и тестирования дебитов нефтяных и газовых скважин. Расходомеры позволяют измерять расходы жидкости и газа, а также объемную долю воды в нефтегазоводяной смеси при наличии свободного газа.
Описание
Расходомер является средством измерений, позволяющим определять параметры нефтегазоводяной смеси, протекающей через его трубную секцию, без ее предварительной сепарации.
В состав расходомера входят:
- трубка Вентури;
- детектор гамма-излучения;
- датчик температуры/давления (основной и резервный);
- датчик перепада давления (основной и резервный);
- контейнер с радиоэлектронным оборудованием, включая блок сбора данных;
- вилка электрическая (доступна резервная);
- программное обеспечение.
Система управления расходомером состоит из ПО Topside Console, установленного в наземный компьютер и блока сбора данных. Блок сбора данных обеспечивает сбор информации от датчика температуры/давления, датчика перепада давления и т.д., а также отправку полученных данных в ПО Topside Console. ПО Topside Console обеспечивает интерфейс человек-компьютер, который отвечает за обработку, хранение данных и т.д. Подводное оборудование расходомера спроектирована с резервированием и состоит из двух систем обработки (блок сбора данных) и детектора гамма-излучений.
Общий расход нефтегазоводяной смеси определяется методом переменного перепада давления с применением стандартного сужающего устройства в виде трубки Вентури.
Закрытый источник гамма-излучений расположен в горловине трубки Вентури. В качестве источника гамма-излучений используется радионуклид Ba-133. Высокоскоростной детектор подсчитывает общее количество гамма-фотонов из гамма-спектра с двумя энергетическими уровнями (низкоэнергетический и высокоэнергетический), которые прошли через многофазный поток. Измерительная информация от детектора гамма-излучений используется для расчета плотности отдельных компонентов нефтегазоводяной смеси.
Расходомер имеет два блока сбора данных (основной и резервный), которые расположены в контейнере с радиоэлектронным оборудованием. Блок сбора данных собирает все необработанные измерения, то есть, давление, температуру, перепад давления и показания детектора гамма-излучения в высокоэнергетическом и низкоэнергетическом диапазонах.
Эти данные передаются по подводному кабелю в подводный модуль управления подводной фонтанной арматурой, а затем в ПО Topside Console, установленное в наземном компьютере.
ПО Topside Console выполняет все вычисления для определения расходов и преобразует измеренные значения расходов из рабочих условий в стандартные.
Датчик температуры/давления измеряет давление и температуру многофазного потока в рабочих условиях. В датчике температуры/давления имеется два канала измерения температуры и два канала измерения давления.
Принцип измерения и работы расходомера:
В расходомере используется комбинация двух технологий для измерения расхода многофазных потоков: перепад давления в трубке Вентури и двухэнергетическое поглощение Y-квантов. Благодаря их объединению расходы нефти, газа и воды вычисляются в реальном времени в рабочих условиях. Затем, используя встроенный пакет PVT, рассчитываются значения расходов при стандартных условиях с учетом давления и температуры в трубопроводе.
Фазовые доли и расходы рассчитываются по следующим измерениям:
- Общий расход (далее по тексту - ОР) многофазных жидкостей измеряется трубкой Вентури и датчиком дифференциального давления.
- Детектор гамма-излучения измеряет энергию фотонов источника гамма-излучений в двух энергетических уровнях. Эти данные используются для расчета плотности компонентов нефтегазоводяной смеси, объемного содержания газа в потоке (GVF) и объемного содержания воды в жидкой смеси (WLR).
- Встроенный датчик давления и температуры используется для измерения давления и температуры нефтегазоводяной смеси в трубопроводе.
- Расход газа рассчитывается как произведение ОР х GVF и преобразуется по давлению и температуре в стандартные условия.
- Расход жидкости (далее по тексту - РЖ) рассчитывается как произведение ОР х (1-GVF). Расход воды рассчитывается как произведение РЖ х WLR, а расход нефти как произведение РЖ х (1- WLR).
К данному типу относятся расходомеры многофазные подводные Haimo SMPFM-3000 с заводскими номерами HMS2001-03 и HMS2001-02.

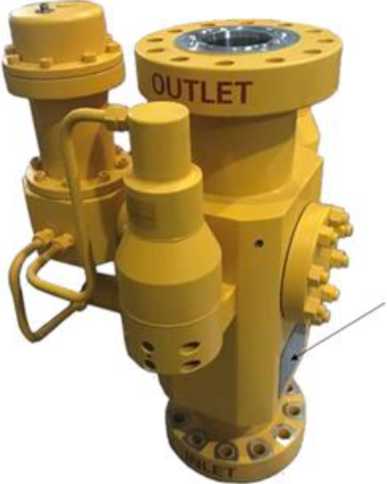

Общий вид расходомера приведен на рисунке 1.

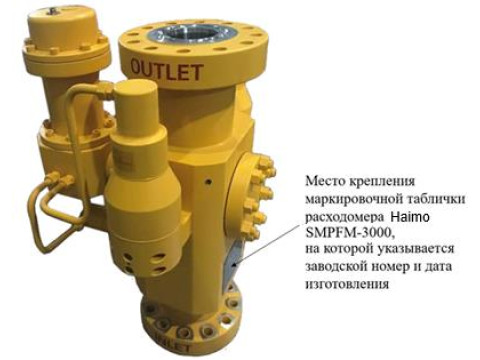

Место крепления маркировочной таблички расходомера Haimo SMPFM-3000, на которой указывается заводской номер и дата изготовления
Рисунок 1 - Расходомер многофазный подводный Haimo SMPFM-3000. Общий вид. Место нанесения заводских номеров
Место нанесения знака утверждения типа
Место заводского номера

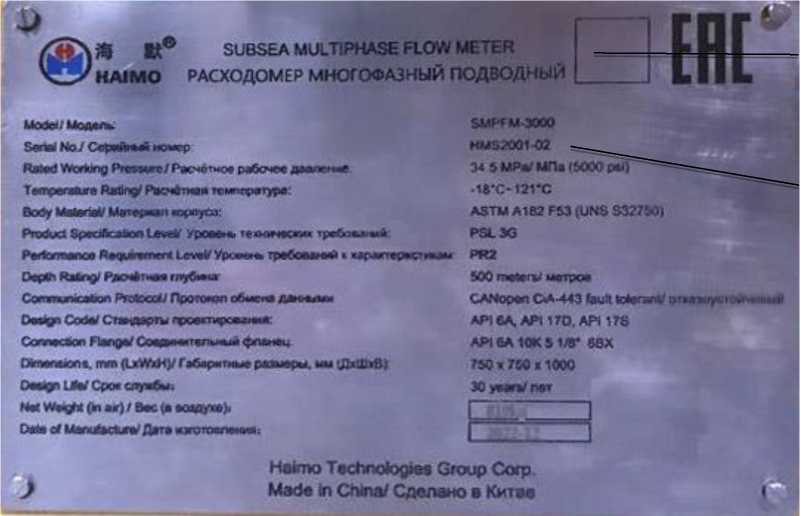

Рисунок 2 - Общий вид маркировочных табличек расходомера
Заводской номер расходомеров наносится на таблички, которые крепятся к корпусу расходомеров, методом гравировки или механической маркировки, обеспечивающим сохранность на весь период эксплуатации. Формат нанесения заводского номера - буквенноцифровой. Знак утверждения типа наносится на маркировочную табличку, прикрепленную к корпусу расходомера, методом гравировки или механической маркировки. Пломбирование расходомеров не предусмотрено. Нанесение знака поверки на средство измерений не предусмотрено. Место расположения таблички с заводским номером показано на рисунке 1. Общий вид маркировочных табличек показан на рисунке 2.
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) расходомеров представляет собой ПО загруженное в блок сбора данных и на ноутбук. ПО расходомеров разделено на метрологически значимую часть и метрологически незначимую часть. Данные полученные при измерениях обрабатываются с помощью метрологически значимой части ПО Topside Console, реализующего алгоритмы совместного решения уравнений. Метрологически незначимая часть ПО обеспечивает отображение результатов вычислений в виде значений текущих расходов и количества отдельных компонентов, а также их динамики, в табличном и графическом виде. Метрологические характеристики расходомеров нормированы с учетом влияния ПО. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные признаки |
Значение | |
|
Идентификационное наименование ПО |
Subsea Flow Meter Topside Console |
Subsea Flow Meter Downside |
|
Номер версии (идентификационный номер) ПО |
Subsea-MPFM-2.2.X.XXXXXX1) |
V0301-SMPFM- 2.y.yyyyyy2) |
|
Цифровой идентификатор ПО (контрольная сумма) |
ab6fb5c3 |
d78bc78a |
таблицы 1
|
Идентификационные признаки |
Значение | |
|
Алгоритм вычисления цифрового идентификатора |
CRC-32 |
CRC-32 |
|
1) - «Х» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО; 2) - «у» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО; | ||
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Технические характеристики
Метрологические и основные технические характеристики, и показатели надежности расходомеров приведены в таблицах 2, 3 и 4.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода жидкости в составе газожидкостной смеси, т/ч |
от 0,01 до 721,48 |
|
Диапазон измерений объема и объемного расхода попутного нефтяного газа в составе газожидкостной смеси при рабочих условиях (приведенного к стандартным условиям), м3/ч |
от 0,1 до 1625 (от 0,1 до 70000) |
|
Пределы допускаемой относительной погрешности измерения общего расхода жидкости (объемного или массового), %: - при GVF не более 95 % |
± 5,0 |
|
Пределы допускаемой приведенной погрешности общего расхода жидкости (объемного или массового), %: - при GVF свыше 95% до 100% |
в соответствии с методикой измерений |
|
Пределы допускаемой относительной погрешности измерений объема и объемного расхода попутного нефтяного газа в составе газожидкостной смеси при рабочих условиях (приведенного к стандартным условиям), % - при GVF не более 95 % - при GVF свыше 95% до 100% |
± 7,0 (± 7,0) в соответствии с методикой измерений |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочая среда |
нефтегазоводяная смесь/трехкомпонентный флюид: газ, газовый конденсат, пластовая вода |
|
Объемная доля газа (GVF), % |
от 0 до 100 |
|
Обводненность, % |
от 0 до 100 |
|
Максимальная глубина установки оборудования, м |
500 |
|
Номинальное давление рабочей среды, МПа |
34,5 |
|
Температура рабочей среды, °С |
от - 18* до + 121 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Диапазон рабочих температур, °С |
от - 18 до + 121 |
|
Напряжение питания пост. ток, В |
от 18 до 36 |
|
Потребляемая мощность блока электронного, Вт, не более |
15 |
|
Габаритные размеры ДхШхВ, м, не более |
0,75x0,75x1,00 |
|
Общий вес (сухой), кг, не более |
850 |
|
* - При условии отсутствия кристаллизованной влаги в рабочих условиях в скважинной жидкости. | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
250 000 |
|
Среднее время восстановления работоспособного состояния оборудования, ч, не более |
48 |
|
Срок службы, лет |
30 |
Знак утверждения типа
наносится на маркировочную табличку, прикрепленную к корпусу расходомера, методом гравировки или механической маркировки и/или на титульный лист руководства по эксплуатации расходомера типографским способом.
Комплектность
Комплектность поставки соответствует таблице 5.
аблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Расходомер многофазный подводный Haimo SMPFM-3000 |
1 шт. | |
|
Руководство по эксплуатации |
HMS2001-046 |
1 экз. |
|
Паспорт |
HMS2001-035 |
1 экз. |
|
Комплект запасных частей, инструментов и принадлежностей |
_ |
1 комп. |
|
Комплект монтажных частей |
_ |
1 комп. |
Сведения о методах измерений
приведены в документе «ГСИ. Количество нефти и попутного газа в составе нефтегазоводяной смеси. Методика измерений с применением расходомеров многофазных подводных Haimo (Свидетельство об аттестации методики измерений № 01.00257-2013/7509-22 от 27.07.2022 г., регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений ФР.1.29.2022.44172).
Нормативные документы
ЛПС 01-09-2023 «Локальная поверочная схема для средств измерений массы и объема жидкости и газа в многофазном потоке, массового и объемного расходов жидкости и газа в многофазном потоке, объемной доли жидкости и газа в многофазном потоке» с изменением №1;
Стандарт предприятия на расходомеры многофазные подводные Haimo SMPFM-3000.
