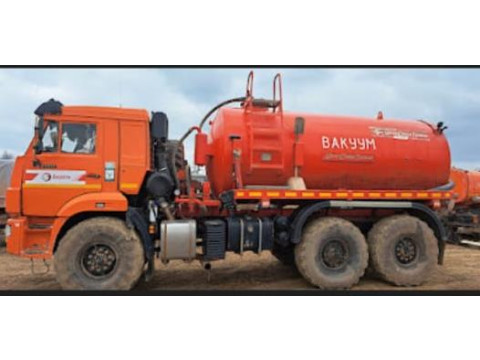

Автоцистерна УСТ 5453А4-60
| Номер в ГРСИ РФ: | 98455-26 |
|---|---|
| Категория: | Цистерны |
| Производитель / заявитель: | ООО "УралСпецТранс", г.Миасс |
|
98455-26: Описание типа
2026-98455-26.pdf
|
Скачать | 108.3 КБ |
Автоцистерна УСТ 5453А4-60 (далее - цистерна) является транспортной мерой полной вместимости, предназначенный для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98455-26 | ||||||
| Наименование | Автоцистерна | ||||||
| Модель | УСТ 5453А4-60 | ||||||
| Приказы |
№884 от
07.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | f9e24899-5b08-044d-d331-153d94a51a9b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «УралСпецТранс», РОССИЯ, 456320, обл. Челябинская, г. Миасс, пр-т Макеева, д. 56
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 07.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98455-26: Описание типа
2026-98455-26.pdf
|
Скачать | 108.3 КБ |
Описание типа
Назначение
Автоцистерна УСТ 5453А4-60 (далее - цистерна) является транспортной мерой полной вместимости, предназначенный для измерений объема, транспортировки и кратковременного хранения жидких нефтепродуктов.
Описание
Цистерна представляет собой сварную емкость, круглой формы постоянного сечения, состоящей из обечайки и эллиптических днищ, ограничивающих емкость с торцов. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы.
К верхней части цистерны, установлена горловина круглого сечения. Отверстие горловины закрыто крышкой, которая крепятся с помощью шпилек и гаек. На крышке горловины имеется наливное отверстие, герметично закрываемое откидной крышкой, с внутренней стороны в каждой секции установлен указатель уровня налива.
Указатель уровня налива представляет собой угольник, приваренный к горловине цистерны.
На горловине также смонтированы дыхательный клапан, патрубок отвода паров нефтепродуктов с огнепреградителем, датчик предельного уровня наполнения.
Принцип действия цистерн основан на измерении объема нефтепродукта, залитого до указателя уровня налива, установленного внутри горловины каждой секции цистерны.
Метод крепления указателя уровня налива не позволяет влиять на него для изменения результатов измерений.
Заводской номер в виде цифробуквенного обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на титульный лист паспорта автоцистерны и на маркировочную табличку, расположенную с боку автоцистерны.
Заводской № 5004 (VIN номер) Z0V5453A4N0600039.

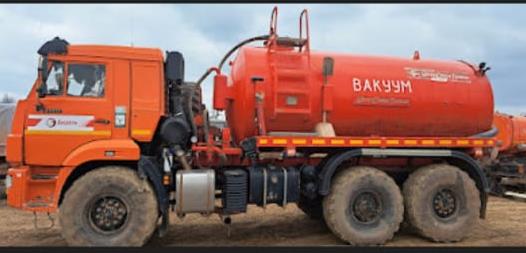

Общий вид приведен на рисунке 1.

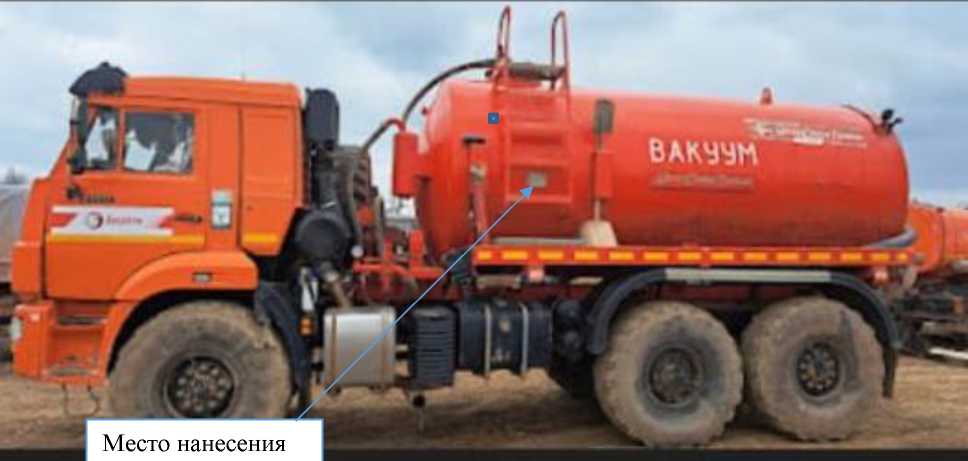

Место нанесения заводского номера цистерны указано на рисунке 1. Нанесение знака поверки на цистерны не предусмотрено.
заводского номера (VIN номер)
Рисунок 1 - Общий вид
Технические характеристики
Т а б л и ц а 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерны, дм3: |
10000 |
|
Пределы допускаемой относительной погрешности как транспортной меры полной вместимости, % |
±0,40 |
Т а б л и ц а 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа - влажность воздуха при +20 C, % |
от -40 до +45 от 84,0 до 106,7 до 80 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
аблица 3 - Комплектность автоцистерны
|
Наименование |
Обозначение |
Количество |
|
Автоцистерна |
УСТ 5453А4-60 |
1 шт. |
|
Руководство по эксплуатации |
170.031.00.000 РЭ |
1 экз. |
|
Паспорт |
170.031.00.000 ПС |
1 экз. |
Сведения о методах измерений
Метод измерения приведены в разделе 3 паспорта 170.031.00.000 ПС.
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости».
