Мультиметры с системой сбора данных и коммутации DAQ-79600
| Номер в ГРСИ РФ: | 98456-26 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | Фирма "Good Will Instrument Co., Ltd.", Тайвань |
Мультиметры с системой сбора данных и коммутации DAQ-79600 (далее по тексту - мультиметры) предназначены для многоканальных измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления, емкости и частоты.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98456-26 | ||||||
| Действует | по 07.05.2031 | ||||||
| Наименование | Мультиметры с системой сбора данных и коммутации | ||||||
| Модель | DAQ-79600 | ||||||
| Приказы |
№884 от
07.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1a260967-ed74-85b8-132c-c8e038f02e77 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Good Will Instrument Co., Ltd., ТАЙВАНЬ (КИТАЙ), No. 7-1, Jhongsing Rd., Tucheng City, Taipei County 23678
Поверка
| Методика поверки / информация о поверке |
МП-ПР-54-2025 ГСИ. Мультиметры с системой сбора данных и коммутации DAQ-79600. Методика поверки
(с 07.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98456-26: Описание типа
2026-98456-26.pdf
|
Скачать | 401.7 КБ | |
|
98456-26: Методика поверки
МП-ПР-54-2025
2026-mp98456-26.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Мультиметры с системой сбора данных и коммутации DAQ-79600 (далее по тексту - мультиметры) предназначены для многоканальных измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления, емкости и частоты.
Описание
Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала с помощью АЦП с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее.
Мультиметры представляют собой многофункциональные электроизмерительные приборы, конструктивно выполненные в виде базового блока с тремя слотами для установки сменных модулей и встроенным цифровым измерителем на 6,5 разрядов. На передней панели мультиметров расположены:
- клавиша включения питания,
- разъем USB для внешнего устройства памяти,
- жидкокристаллический дисплей,
- энкодер,
- функциональные клавиши для выбора режимов измерения,
- клавиши меню конфигурации параметров,
- клавиши выполнения числовых операций.
На задней панели расположены:
- три слота для установки дополнительных модулей измерений и сбора информации,
- разъем GPIB-mini (опция),
- интерфейсные разъемы USB TMC, LAN, Digital I/O,
- сетевой разъем питания.
В мультиметры могут устанавливаться одновременно от одного до трех из предлагаемого ряда модулей сбора данных (опции) DAQ-900, DAQ-901, DAQ-903, DAQ-904, DAQ-907, DAQ-908, DAQ-909. Назначение и основные характеристики модулей представлены в таблице 1.
Таблица 1 - Характеристики модулей сбора данных
|
Модификация модуля |
Назначение |
Характеристики |
|
DAQ-900 |
20-канальный универсальный мультиплексор |
Сочетание 2- и 4-проводных конфигураций сканирования каналов. Максимальное напряжение коммутации 120 В. |
|
DAQ-901 |
20-канальный универсальный мультиплексор + 2 токовых канала |
Сочетание 2- и 4-проводных конфигураций каналов. Максимальное напряжение коммутации 300 В. 2 дополнительных канала измерения тока (1A/ на канал), всего 22 канала в модуле. |
|
DAQ-903 |
40-канальный модуль несимметричного мультиплексора |
1-проводные входы (низкопотенциальный общий контакт). |
|
DAQ-904 |
Матричный мультиплексор 4Х8 |
Максимальное напряжение сканирования 300В/ ток 1 А. |
|
DAQ-907 |
Многофункциональ ный модуль |
16-битный цифровой вход/выход. Вход счетчика с полосой 100 кГц. Два аналоговых режима: выходы ±12 В или ±24 В. |
|
DAQ-908 |
20-канальный мультиплексор: 20канальный коммутатор/ переключатели общего назначения |
Максимальное напряжение сканирования 300В/ ток 1 А. |
|
DAQ-909 |
10 канальный (8+2) мультиплексор |
Максимальное напряжение сканирования до 600В (постоянное)/до 400 Вскз (переменное), ток 2 А. Сочетание 2- и 4-проводных конфигураций сканирования каналов. 2 дополнительных канала измерения тока (до 2A/ на канал). |
Внешний вид модулей представлен на рисунках 4 - 12.
На рисунке 1 указано место нанесения знака утверждения типа на передней панели мультиметра.
Серийный номер, идентифицирующий каждый экземпляр мультиметра, в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится на корпус при помощи наклейки, размещаемой на задней панели корпуса. Корпус мультиметра позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора. Место нанесения знака поверки представлено на рисунке 1. Места нанесения серийного номера и пломбировки для предотвращения несанкционированного доступа к внутренним частям мультиметра расположены на задней панели и представлены на рисунках 2 и 3.

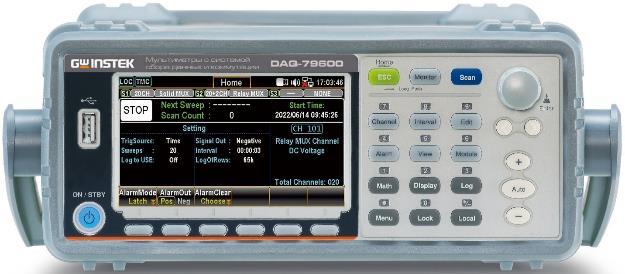

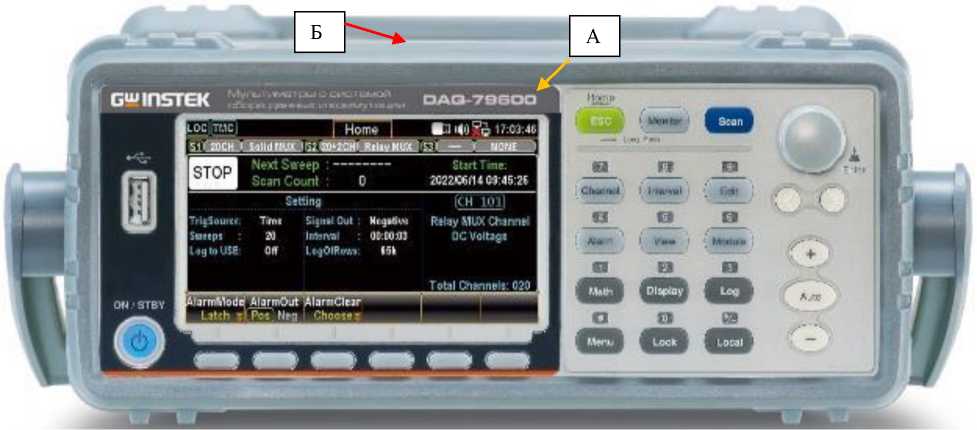

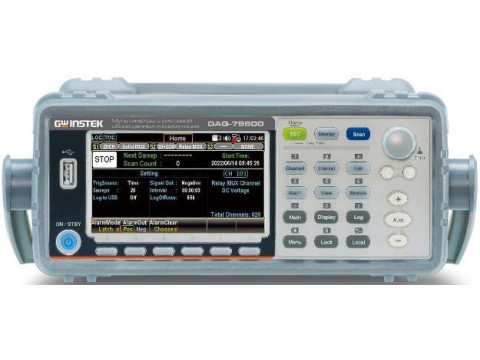

Рисунок 1 - Передняя панель мультиметров с указанием мест нанесения знака утверждения типа (А) и знака поверки (Б)

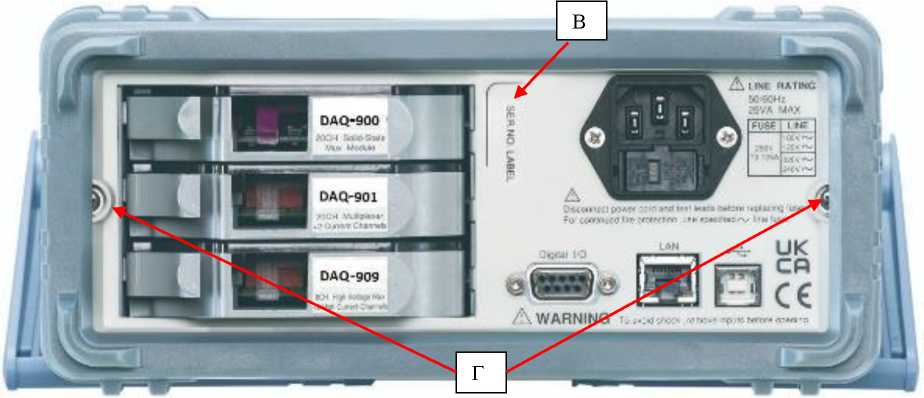

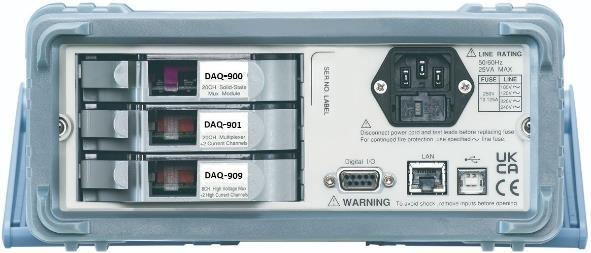

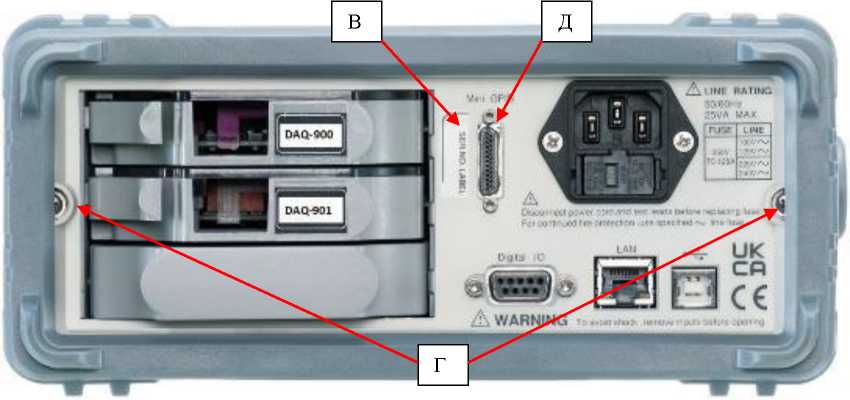

Рисунок 2 - Задняя панель мультиметров с указанием места нанесения наклейки с серийным номером (В) и мест пломбировки от несанкционированного доступа (Г)

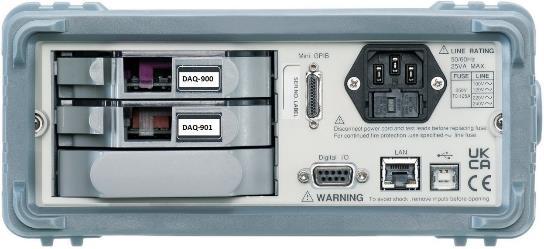

Рисунок 3 - Задняя панель мультиметров с указанием места нанесения наклейки с серийным номером (В), мест пломбировки от несанкционированного доступа (Г) и опцией GPIB (Д)

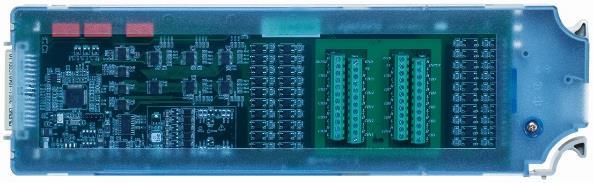

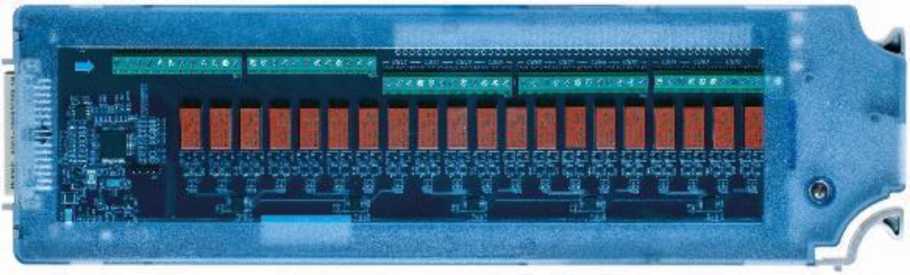

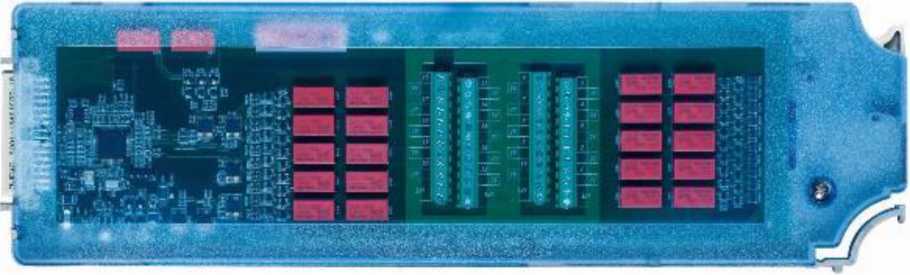

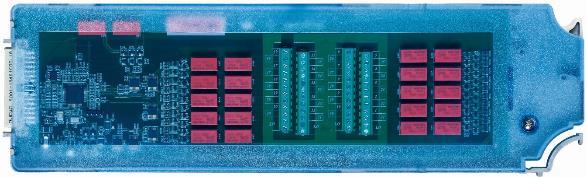

Рисунок 4 - Верхняя панель модуля DAQ-900

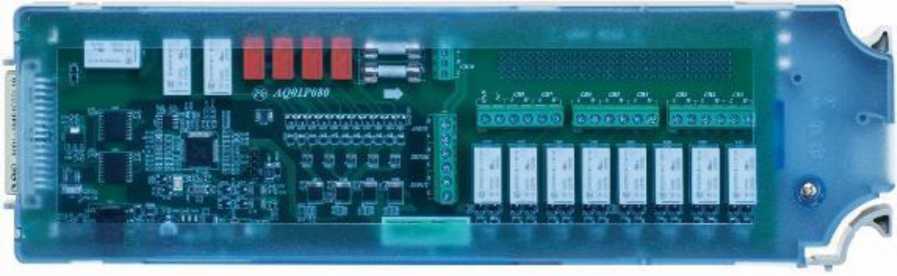

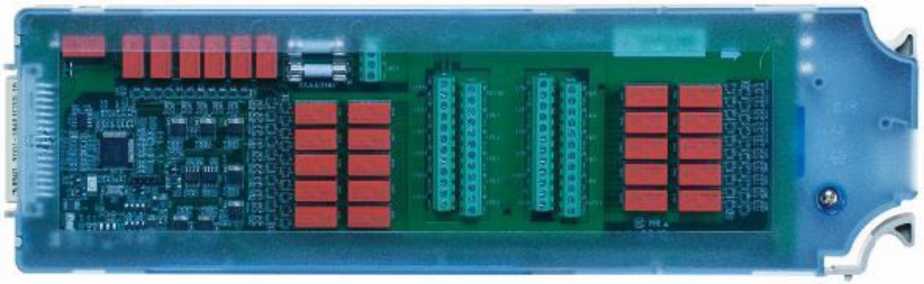

Рисунок 5 - Верхняя панель модуля DAQ-901

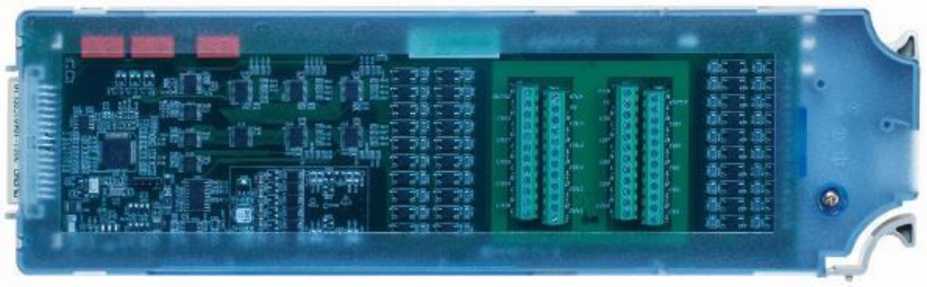

Рисунок 6 - Верхняя панель модуля DAQ-903

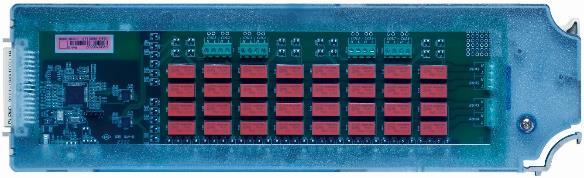

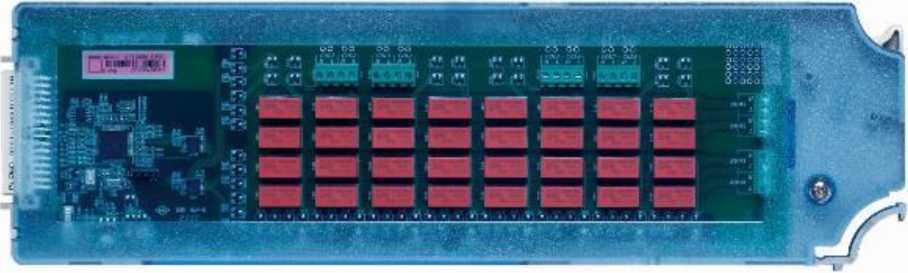

Рисунок 7 - Верхняя панель модуля DAQ-904

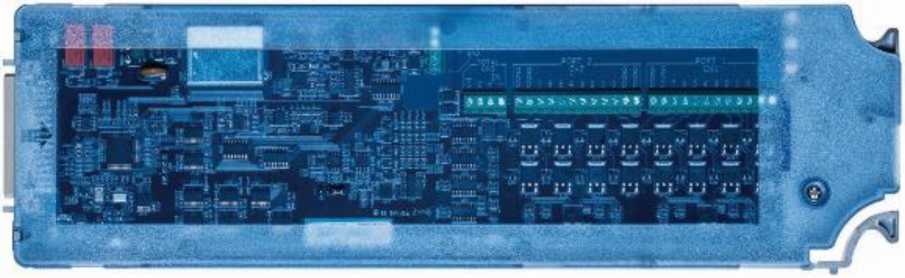

Рисунок 8 - Верхняя панель модуля DAQ-907

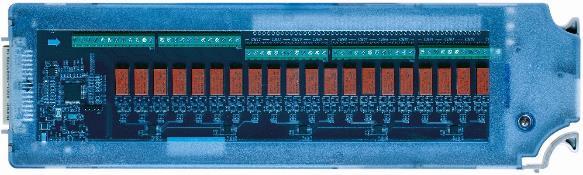

Рисунок 9 - Верхняя панель модуля DAQ-908

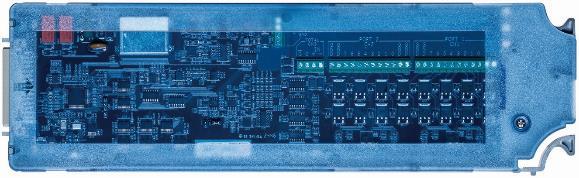

Рисунок 10 - Верхняя панель модуля DAQ-909
Е
Рисунок 11 - Нижняя панель сменных модулей DAQ-90X с указанием места нанесения наклейки с серийным номером (Е)

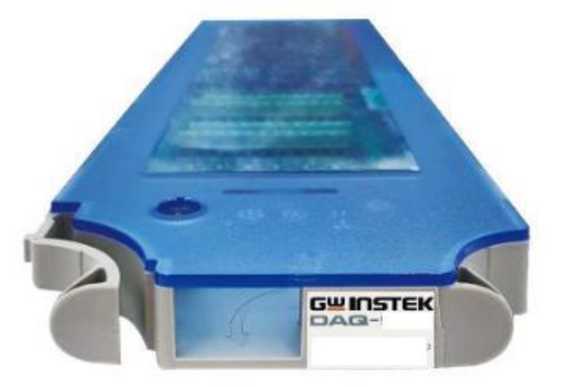

Рисунок 12 - Передняя панель модулей
Цвет корпуса мультиметров и модулей может отличаться от представленного на рисунках.
Программное обеспечение
Мультиметры работают под управлением встроенного программного обеспечения (ПО), которое проводит обработку информации, выполняет ряд вычислительных функций и обеспечивает различные варианты отображения результатов измерений.
Уровень защиты программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
1.01 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Функция мультиметров |
Предельные значения диапазонов измерений |
Частотный диапазон |
Пределы допускаемой основной относительной погрешности измерений при температуре (23 ± 5) °С, ± (% от показания + % от предела измерений) |
Пределы допускаемой дополнительной относительной погрешности измерений при температуре от 0 °С до +18 °С и св. +28 °С до +55 °С на каждый °С, ± (% от показания + % от предела измерений) |
|
1 |
2 |
3 |
4 |
5 |
|
Измерение напряжения постоянного тока1) 2) |
100 мВ |
- |
0,0050 + 0,0060 |
0,0005 + 0,0005 |
|
1 В |
0,0048 + 0,0007 |
0,0005 + 0,0001 | ||
|
10 В |
0,0035 + 0,0005 |
0,0005 + 0,0001 | ||
|
100 В |
0,0050 + 0,0006 |
0,0005 + 0,0001 | ||
|
600 В |
0,0050 + 0,0020 |
0,0005 + 0,0001 | ||
|
Измерение напряжения переменного тока (СКЗ) 2) |
100 мВ |
от 3 до 5 Гц |
1,00 + 0,04 |
0,100 + 0,004 |
|
от 5 до 10 Гц |
0,35 + 0,04 |
0,035 + 0,004 | ||
|
от 10 Гц до 20 кГц |
0,06 + 0,04 |
0,005 + 0,003 | ||
|
от 20 до 50 кГц |
0,12 + 0,05 |
0,011 + 0,005 | ||
|
от 50 до 100 кГц |
0,60 + 0,08 |
0,060 + 0,008 | ||
|
от 100 до 300 кГц |
4,00 + 0,50 |
0,200 + 0,020 | ||
|
от 1 до 400 В |
от 3 до 5 Гц |
1,00 + 0,03 |
0,100 + 0,004 | |
|
от 5 до 10 Гц |
0,35 + 0,03 |
0,035 + 0,004 | ||
|
от 10 Гц до 20 кГц |
0,06 + 0,03 |
0,005 + 0,003 | ||
|
от 20 до 50 кГц |
0,12 + 0,05 |
0,011 + 0,005 | ||
|
от 50 до 100 кГц |
0,60 + 0,08 |
0,060 + 0,008 | ||
|
от 100 до 300 кГц |
4,00 + 0,50 |
0,200 + 0,020 | ||
|
Измерение силы постоянного тока 3) |
1,0 мкА |
- |
0,050 + 0,050 |
0,002 + 0,003 |
|
10,0 мкА |
0,050 + 0,025 |
0,002 + 0,003 | ||
|
100,0 мкА |
0,050 + 0,025 |
0,002 + 0,003 | ||
|
1,0 мА |
0,050 + 0,006 |
0,002 + 0,001 | ||
|
10,0 мА |
0,050 + 0,020 |
0,002 + 0,002 | ||
|
100,0 мА |
0,050 + 0,005 |
0,002 + 0,001 | ||
|
2,0 А |
0,200 + 0,020 |
0,005 + 0,001 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
|
Измерение силы переменного тока (СКЗ) 3) |
100,0 мкА |
от 3 до 5 Гц |
1,00 + 0,06 |
0,100 + 0,006 |
|
от 5 до 10 Гц |
0,35 + 0,06 |
0,035 + 0,006 | ||
|
от 10 Гц до 5 кГц |
0,10 + 0,06 |
0,015 + 0,006 | ||
|
от 5 до 10 кГц |
0,18 + 0,10 |
0,035 + 0,006 | ||
|
1,0 мА |
от 3 до 5 Гц |
1,00 + 0,04 |
0,100 + 0,006 | |
|
от 5 до 10 Гц |
0,30 + 0,04 |
0,035 + 0,006 | ||
|
от 10 Гц до 5 кГц |
0,10 + 0,04 |
0,015 + 0,006 | ||
|
от 5 до 10 кГц |
0,15 + 0,04 |
0,030 + 0,006 | ||
|
10,0 мА |
от 3 до 5 Гц |
1,00 + 0,04 |
0,100 + 0,006 | |
|
от 5 до 10 Гц |
0,35 + 0,04 |
0,035 + 0,006 | ||
|
от 10 Гц до 5 кГц |
0,10 + 0,04 |
0,015 + 0,006 | ||
|
от 5 до 10 кГц |
0,18 + 0,04 |
0,030 + 0,006 | ||
|
100,0 мА |
от 3 до 5 Гц |
1,00 + 0,04 |
0,100 + 0,006 | |
|
от 5 до 10 Гц |
0,30 + 0,04 |
0,035 + 0,006 | ||
|
от 10 Гц до 5 кГц |
0,10 + 0,04 |
0,015 + 0,006 | ||
|
от 5 до 10 кГц |
0,15 + 0,04 |
0,030 + 0,006 | ||
|
2,0 А |
от 3 до 5 Гц |
1,00 + 0,04 |
0,100 + 0,006 | |
|
от 5 до 10 Гц |
0,35 + 0,04 |
0,035 + 0,006 | ||
|
от 10 Гц до 5 кГц |
0,23 + 0,04 |
0,015 + 0,006 | ||
|
от 5 до 10 кГц |
0,23 + 0,04 |
0,030 + 0,006 | ||
|
Измерение электрическог о сопротивлени я (4-х 4) и 2-х 5) пр.)6) |
100,0 Ом |
- |
0,020 + 0,008 |
0,0008 + 0,0005 |
|
1,0 кОм |
0,020 + 0,002 |
0,0008 + 0,0001 | ||
|
10,0 кОм |
0,020 + 0,002 |
0,0008 + 0,0001 | ||
|
100,0 кОм |
0,020 + 0,002 |
0,0008 + 0,0001 | ||
|
1,0 МОм |
0,020 + 0,002 |
0,0010 + 0,0002 | ||
|
10,0 МОм |
0,080 + 0,002 |
0,0030 + 0,0004 | ||
|
100,0 МОм |
1,600 + 0,020 |
0,1500 + 0,0004 | ||
|
1,0 ГОм |
7,00 + 0,100 |
1,0000 + 0,0040 | ||
|
Измерение частоты (периода)2) |
от 100 мВ до 400 В |
от 3 до 5 Гц |
0,1007) |
0,1007) |
|
от 5 до 10 Гц |
0,0507) |
0,0357) | ||
|
от 10 Гц до 40 Гц |
0,0307) |
0,0157) | ||
|
от 40 Гц до 1 МГц |
0,0067) |
0,0157) | ||
|
Измерение электрической емкости8) |
10,00 нФ |
- |
2,00 + 1,00 |
0,05 + 0,01 |
|
100,0 нФ |
2,00 + 0,40 |
0,05 + 0,01 | ||
|
1,000 мкФ |
2,00 + 0,40 |
0,05 + 0,01 | ||
|
10,00 мкФ |
2,00 + 0,40 |
0,05 + 0,01 | ||
|
100,0 мкФ |
2,00 + 0,40 |
0,05 + 0,01 |
Примечания:
1) Входной импеданс: 10 МОм (более 10 ГОм на пределах 100 мВ, 1 В и 10 В в режиме Auto);
2) Для модулей DAQ-900, DAQ-901, DAQ-903, DAQ-909;
3) Для модулей DAQ-901, DAQ-909;
4) Для модулей DAQ-900, DAQ-901, DAQ-909;
5) Для модулей DAQ-900, DAQ-901, DAQ-903, DAQ-909;
6) При 2-пр. схеме измерения с функцией компенсации (Null);
7) ± (% от показания);
8) Для модулей DAQ-901, DAQ-903, DAQ-909.
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания частотой 50 Гц, В |
от 90 до 110; от 108 до 134; от 198 до 242; от 207 до 253 |
|
Масса, кг, не более |
4,5 |
|
Габаритные размеры мультиметра (ширинахвысотахглубина), мм, не более |
270x110x360 |
|
Габаритные размеры модулей (ширинахвысотахглубина), мм, не более |
96x20x320 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от 0 до +55 80 |
Знак утверждения типа
наносится на верхнюю панель мультиметра методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность мультиметров
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Мультиметр с системой сбора данных и коммутации |
DAQ-79600 |
1 |
|
Сменные модули1) |
DAQ-90X |
- |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
Примечание: 1) Модификация и количество модулей в зависимости от заказа | ||
Сведения о методах измерений
приведены в разделах «НАЧАЛО РАБОТЫ», «МЕНЮ РАБОТЫ С ПРИБОРОМ», «МЕНЮ КОНФИГУРАЦИИ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»;
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 в в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Росстандарта от 17.03.2022 года № 668 «Об утверждении государственной поверочной схемой для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»;
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
Стандарт предприятия «Мультиметры с системой сбора данных DAQ-79600».
