Полигон пространственный эталонный Свердловский
| Номер в ГРСИ РФ: | 98458-26 |
|---|---|
| Категория: | Полигоны |
| Производитель / заявитель: | ФБУ "Уралтест", г.Екатеринбург |
Полигон пространственный эталонный Свердловский (далее - полигон) применяется в качестве рабочего эталона 3-го разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 1374 от 7 июня 2024 г., предназначен для хранения единицы длины и ее передачи в диапазоне длин от 10 до 49892 м, рабочим средствам измерений: аппаратуре пользователя геодезической, светодальномерам, дальномерам, тахеометрам электронным.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98458-26 | ||||||
| Наименование | Полигон пространственный эталонный Свердловский | ||||||
| Приказы |
№884 от
07.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8da8a4b9-d22f-ba43-9b0a-71c6782da9ac | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФБУ «УРАЛТЕСТ», РОССИЯ, 620000, Свердловская обл., г.о. город Екатеринбург, г. Екатеринбург, ул. Красноармейская, стр. 2а
Поверка
| Методика поверки / информация о поверке |
МП 651-25-041 ГСИ. Полигон пространственный эталонный Свердловский. Методика поверки
(с 07.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98458-26: Описание типа
2026-98458-26.pdf
|
Скачать | 229.2 КБ | |
|
98458-26: Методика поверки
МП 651-25-041
2026-mp98458-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Полигон пространственный эталонный Свердловский (далее - полигон) применяется в качестве рабочего эталона 3-го разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утвержденной Приказом Федерального агентства по техническому регулированию и метрологии № 1374 от 7 июня 2024 г., предназначен для хранения единицы длины и ее передачи в диапазоне длин от 10 до 49892 м, рабочим средствам измерений: аппаратуре пользователя геодезической, светодальномерам, дальномерам, тахеометрам электронным.
Описание
Принцип действия полигона основан на передаче размера единицы длины полигона рабочим средствам измерений и сравнении полученных результатов с эталонными значениями соответствующих значений полигона.
Полигон расположен по адресу Свердловская обл., г. Екатеринбург, 17-23 км автодороги Екатеринбург-Серов.
Полигон включает в себя: линейный базис и сеть геодезических пунктов.
Конструктивно полигон состоит из двадцати двух пунктов. Базис включает в себя семнадцать пунктов, пятнадцать из которых размещены на линии образующей линейный базис, в прямой видимости от первого пункта находится четырнадцать пунктов, на расстояниях от первого пункта 10, 24, 48, 72, 96, 192, 288, 384, 480, 696, 1512, 2016, 2712, 3600 м. Один пункт расположен на конце линейного базиса и не имеет прямой видимости с первым пунктом, и образует две базисные линии расстоянием 3605 и 4229 м с пунктом, расположенным в стороне от базисной линии. Пять отдельных пунктов, расположены в стороне и образуют вместе с пунктами базиса треугольники.
Все пункты полигона закреплены на местности центрами долговременной сохранности и оборудованы устройствами для принудительного центрирования. Все пункты отвечают требованиям, предъявляемым к центрам геодезических полигонов. На всех пунктах обеспечена видимость верхней полусферы на углах возвышения, превышающая 10°. Подъезд и подход ко всем пунктам полигона возможен в любое время года.
Условия эксплуатации полигона не обеспечивают сохранность знака поверки в течение всего рекомендуемого интервала между поверками при нанесении его на корпус полигона.
Пломбирование полигона не предусмотрено.
К данному типу средства измерений относится полигон пространственный эталонный Свердловский, заводской номер 4303-01М.
Заводской номер полигона размещается на пункте № 1 (рисунок 3) базиса в буквенночисловом формате в виде гравировки на железной пластине, прикрепленной на пункт.
Схема расположения пунктов полигона приведена на рисунке 1. Схема расположения пунктов базиса приведена на рисунке 2. Общий вид пунктов базиса приведен на рисунке 3. Общий вид пунктов БП № 1369, База ЦСМ, Среднеуральск, БП № 1.1, Шиловка, Лабаз приведен на рисунке 4.

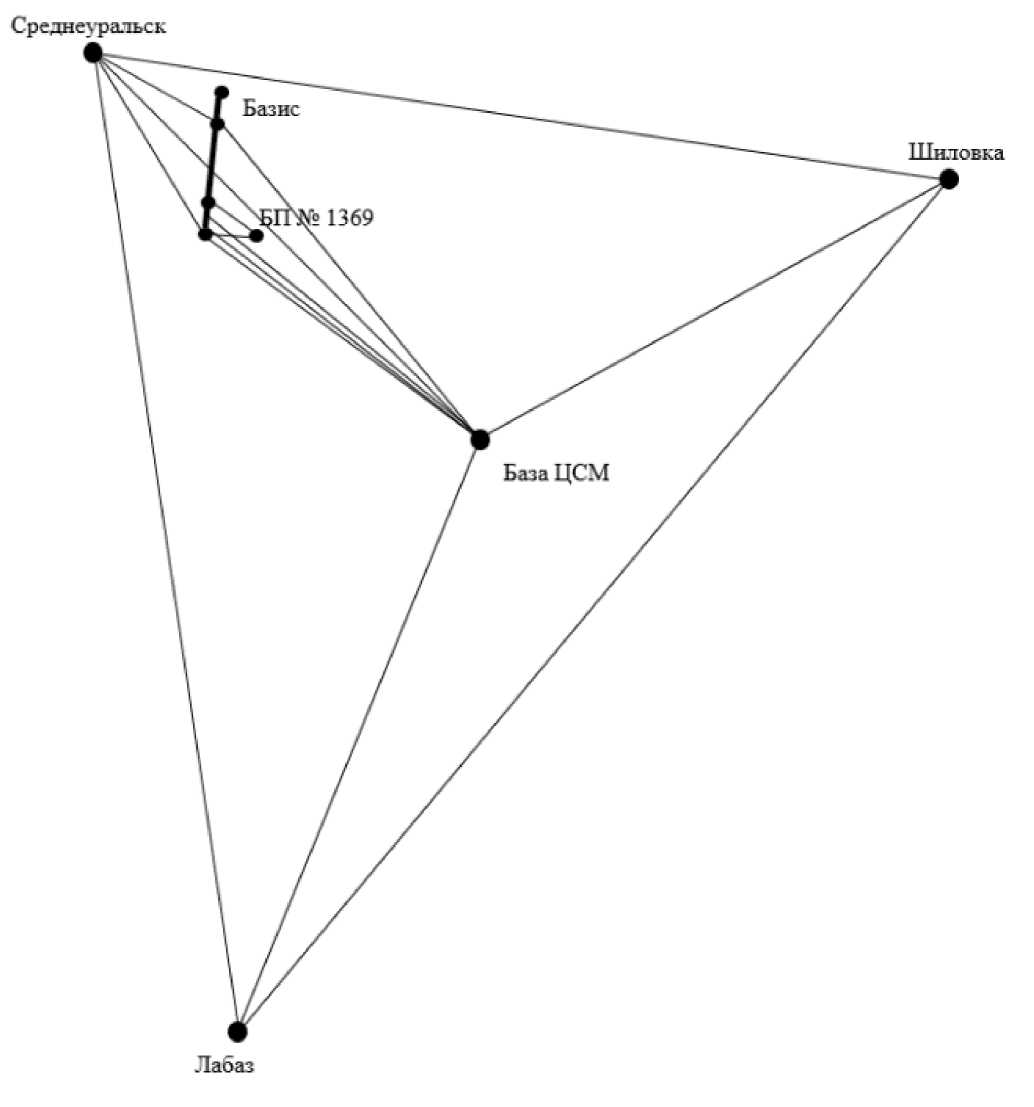

Рисунок 1 - Схема расположения пунктов полигона

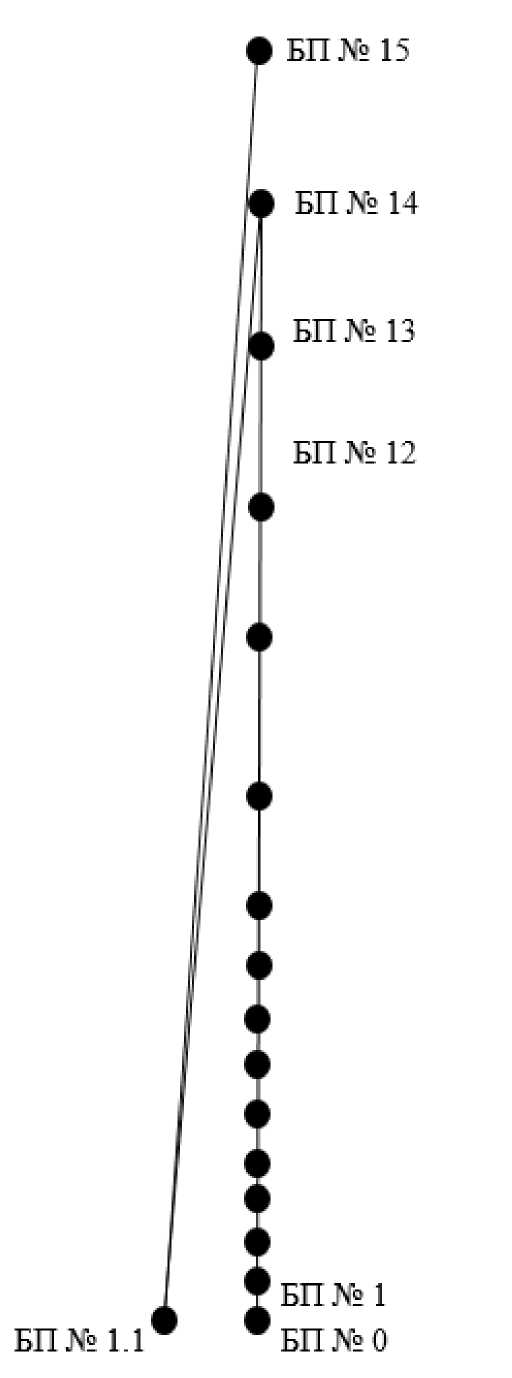

Рисунок 2 - Схема расположения пунктов базиса

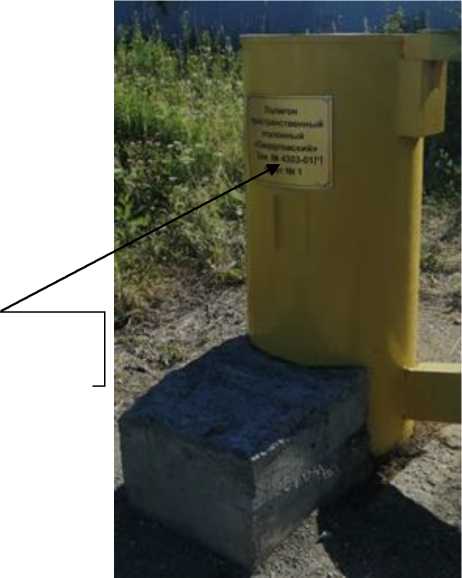

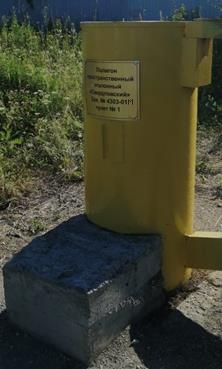

Место размещения заводского номера

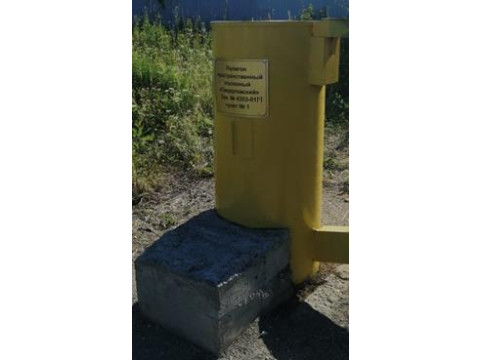

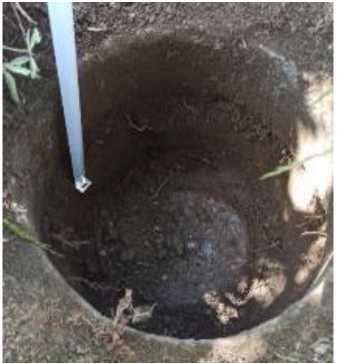

Рисунок 3 - Общий вид пунктов базиса

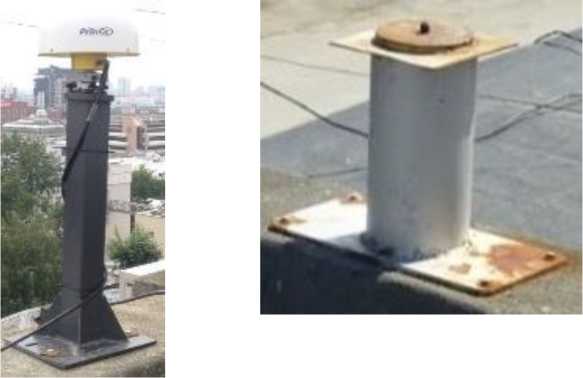

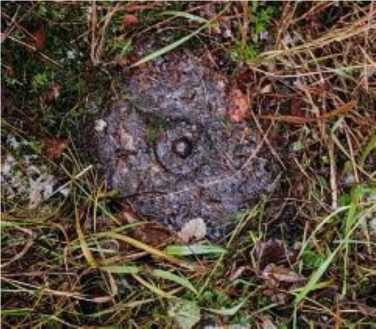

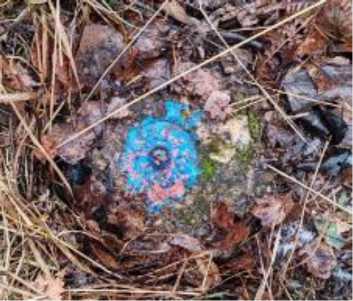

Рисунок 4 - Общий вид пунктов БП № 1369, База ЦСМ, Среднеуральск, БП № 1.1, Шиловка, Лабаз
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||
|
Номинальные значения длин линий между пунктами, м БП № 0 - БП № 2 БП № 0 - БП № 7 БП № 1369 - БП № 0 БП № 7 - БП № 1369 БП № 2 - БП № 12 БП № 1 - БП № 12 БП № 0 - БП № 12 Среднеуральск - БП № 12 Среднеуральск - БП № 0 БП № 0 - База ЦСМ БП № 1 - База ЦСМ БП № 2 - База ЦСМ БП № 12 - База ЦСМ База ЦСМ - Шиловка База ЦСМ - Среднеуральск Среднеуральск - Шиловка База ЦСМ - Лабаз Среднеуральск - Лабаз Лабаз - Шиловка |
34 298 334 546 1992 2016 2026 4570 5848 13026 13035 13054 14740 18352 18833 27794 32471 41823 49892 | ||
|
Номинальные значения длин линий базиса, м БП № 1 - БП № 0 БП № 1 - БП № 2 БП № 1 - БП № 3 БП № 1 - БП № 4 БП № 1 - БП № 5 БП № 1 - БП № 6 БП № 1 - БП № 7 БП № 1 - БП № 8 БП № 1 - БП № 9 БП № 1 - БП № 10 БП № 1 - БП № 11 БП № 1 - БП № 12 БП № 1 - БП № 13 БП № 1 - БП № 14 БП № 1.1 - БП № 14 БП № 1.1 - БП № 15 |
10 24 48 72 96 192 288 384 480 696 1512 2016 2712 3600 3605 4229 | ||
|
Пределы абсолютной допускаемой воспроизведений длин линий между пунктами, мм |
погрешности |
± (1+140-6 |
L)1) |
|
Пределы абсолютной допускаемой воспроизведений длин линий базиса, мм |
погрешности |
± (1+140-6 |
L) 1) |
|
Примечание: 1) Здесь и далее L - измеренная длина в миллиметрах | |||
'аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации, соответствующие группам Д1 ГОСТ Р 52931-2008 для оборудования на открытом воздухе диапазон температуры окружающего воздуха, °С относительная влажность окружающего воздуха при температуре 30 °С, без конденсации влаги, %, не более атмосферное давление, кПа |
от -20 до +40 98 от 85 до 105 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации в верхнем левом углу.
Комплектность
аблица 3 - Комплектность полигона
|
Наименование |
Обозначение |
Количество |
|
1 Полигон пространственный эталонный, зав. № 4303-01М в составе |
Свердловский |
1 шт. |
|
1.1 Линейный базис |
- |
1 шт. |
|
1.2 Сеть геодезических пунктов |
- |
1 шт. |
|
2 Полигон пространственный эталонный Свердловский. Руководство по эксплуатации |
- |
1 экз. |
|
3 Полигон пространственный эталонный Свердловский. Паспорт |
- |
1 экз. |
Сведения о методах измерений
приведены в пункте 4.1 «Эксплуатационные ограничения» документа «Полигон пространственный эталонный Свердловский. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 7 июня 2024 г. № 1374 «Об утверждении Государственной поверочной схемы для координатно-временных средств измерений».
