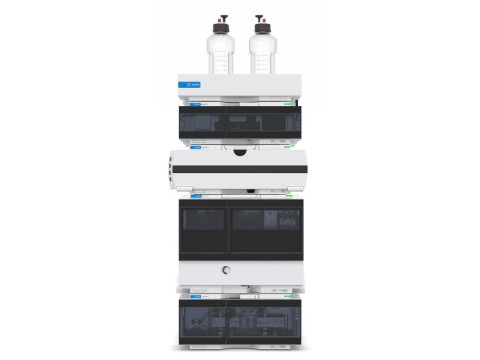

Хроматографы жидкостные Agilent 1260 Infinity III
| Номер в ГРСИ РФ: | 98465-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98465-26 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Хроматографы жидкостные | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | Agilent 1260 Infinity III | |||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№884 от
07.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 6a1e96ff-1fa3-0373-2c31-7ced3fed91d3 | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Agilent Technologies Deutschland GmbH, ГЕРМАНИЯ, Hewlett-Packard-Strasse 8, 76337, Waldbronn
Поверка
| Методика поверки / информация о поверке |
МП-1072-2025 ГСИ. Хроматографы жидкостные Agilent 1260 Infinity III. Методика поверки
(с 07.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98465-26: Описание типа
2026-98465-26.pdf
|
Скачать | 298.6 КБ | |
|
98465-26: Методика поверки
МП-1072-2025
2026-mp98465-26.pdf
|
Скачать | 438 КБ |
Описание типа
Назначение
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерения содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Описание
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.
Хроматографы представляют собой стационарные модульные приборы, которые комплектуются следующими блоками:
1) детекторы (в комплект входит от одного до двух детекторов в соответствии с таблицей 1):
- спектрофотометрический детектор с диодной матрицей G7115A или G7117C (далее - DAD), которые отличаются строением оптической системы. Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов;
- флуориметрический G7121A (далее - FLD). Принцип работы FLD основан на измерении флуоресцентного излучения поглощенного света. В FLD свет от источника излучения УФ-света проходит через фильтр и фокусируется в проточной ячейке с прямоугольной или линейной конструкцией ввода возбуждающего света и вывода света эмиссии. Излучение проходит через фильтр и измеряется с помощью фотоприёмника;
- рефрактометрический G7162A (далее - RID). Принцип работы RID основан на дифференциальном измерении показателя преломления чистого растворителя и раствора анализируемого вещества в этом растворителе;
- спектрофотометрический УФ-ВИД-детектор G7114A (далее - VWD) с возможностью регистрации сигнала сразу на нескольких длинах волн. Принцип работы VWD основан на измерении разности интенсивностей сигнала от источника света и сигнала после прохождения пучка излучения сквозь проточную кювету. Ослабление сигнала определяется концентрацией анализируемого вещества и его коэффициентом поглощения на данной длине волны. Источником света служат дейтериевая и вольфрамовая лампы, дающие непрерывный спектр в УФ (дейтеривая) и видимом (вольфрамовая) диапазонах;
- испарительного рассеяния цвета G4260B (далее - ELSD). Принцип работы основан на распылении выходящих из колонки продуктов в виде мелкодисперсного аэрозоля, который затем проходит через нагретую дрейфовую трубку, где растворитель испаряется. Оставшиеся нелетучие частицы анализируемого вещества переносятся вместе с газом-носителем в камеру светорассеяния, где луч света освещает их, и они рассеивают его. Рассеянный свет поступает на фотодиод, который преобразует его в сигнал, пропорциональный массе частиц анализируемого вещества. ELSD способен обнаруживать все соединения, которые менее летучи, чем подвижная фаза, то есть нелетучие и полулетучие соединения.
2) многоколоночный термостат G7116A (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок;
3) универсальный градиентный насос (далее - насос) - предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме. Насос имеет три модификации G7111A, G7111B и G7112B. Модификации G7111A, G7111B на четыре компонента подвижной фазы с встроенным дегазатором, отличающиеся максимально допустимым рабочим давлением: 400 бар и 600 бар соответственно. Модификация G7112B - на два компонента подвижной фазы со встроенным дегазатором с максимально допустимым рабочим давлением 600 бар.
4) автосемплер G7129A (далее - автосемплер) - предназначен для автоматизированного ввода проб.
К настоящему типу средств измерений относятся хроматографы в комплектации, представленной в Таблице 1.
Таблица 1 - Комплектация хроматографов с указанием заводских номеров детекторов
|
№ |
Детекто |
ры, зав.№ |
Насосы |
Термостат G7116A |
Автосемплер G7129A | ||||||
|
DAD |
FLD |
RID |
VWD |
ELSD |
G7111A |
G7111B |
G7112B | ||||
|
G7115A |
G7117C | ||||||||||
|
11) |
- |
DEGEC 00511 |
- |
- |
DEGEA 01410 |
- |
- |
+ |
- |
+ |
+ |
|
21) |
DEGE B01039 |
- |
- |
DEGEH 00505 |
- |
- |
- |
+ |
- |
+ |
+ |
|
3 |
- |
- |
- |
- |
- |
GB253 10012 |
- |
+ |
- |
+ |
+ |
|
4 |
- |
- |
DEGF A38290 |
- |
- |
- |
- |
+ |
- |
+ |
+ |
|
5 |
DEGC 995223 |
- |
- |
- |
- |
- |
- |
+ |
- |
+ |
+ |
|
6 |
DEGC 396043 |
- |
- |
- |
- |
- |
- |
- |
+ |
+ |
+ |
Продолжение таблицы 1
|
№ |
Детекторы, зав.№ |
Насосы |
Термостат G7116A |
Автосемплер G7129A | |||||||
|
DAD |
FLD |
RID |
VWD |
ELSD |
G7111A |
G7111B |
G7112B | ||||
|
G7115A |
G7117 C | ||||||||||
|
71) |
DEGC 630254 |
- |
- |
DEGEH 67554 |
- |
- |
+ |
- |
- |
+ |
+ |
|
81) |
DEGC 640847 |
- |
- |
DEGEH 40622 |
- |
- |
+ |
- |
- |
+ |
+ |
|
9 |
DEGC 289806 |
- |
- |
- |
- |
- |
- |
+ |
- |
+ |
+ |
|
10 |
DEGC 373515 |
- |
- |
- |
- |
- |
- |
+ |
- |
+ |
+ |
|
111) |
DEGC3 15117 |
- |
DEGF A43520 |
- |
- |
- |
- |
+ |
- |
+ |
+ |
|
121) |
DEGC 316517 |
- |
DEGF A44520 |
- |
- |
- |
- |
+ |
- |
+ |
+ |
|
13 |
- |
- |
- |
- |
DEGEA 49106 |
- |
- |
+ |
- |
+ |
+ |
|
14 |
- |
- |
- |
- |
DEGEA 22379 |
- |
- |
+ |
- |
+ |
+ |
1) Хроматографы под данными порядковыми номерами могут использоваться с одним или
несколькими детекторами из ряда, указанного в комплектации
Заводской номер, однозначно идентифицирующий каждый экземпляр хроматографа, присвоен по заводскому номеру детектора. Для хроматографов, в состав которых входит несколько детекторов, присвоен заводской номер, состоящий из заводских номеров детекторов, разделенных знаком «/», в следующем порядке: DAD/FLD/RID/VWD/ELSD.
Общий вид хроматографов представлен на рисунке 1.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и английских букв, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора. Место нанесения заводского номера представлено на рисунке 2.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

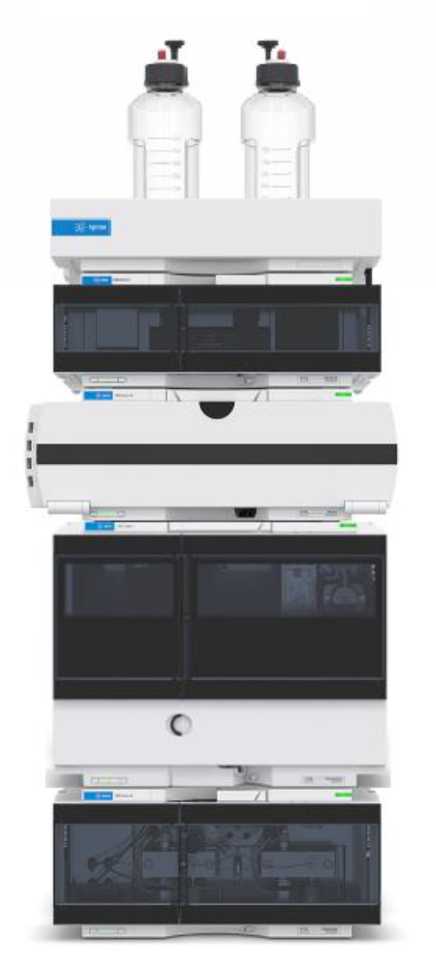

Рисунок 1 - Общий вид хроматографа жидкостного Agilent 1260 Infinity III
FLD
VWD
DAD G7115A
RID
ELSD
DAD G7117C
Место нанесения заводского номера

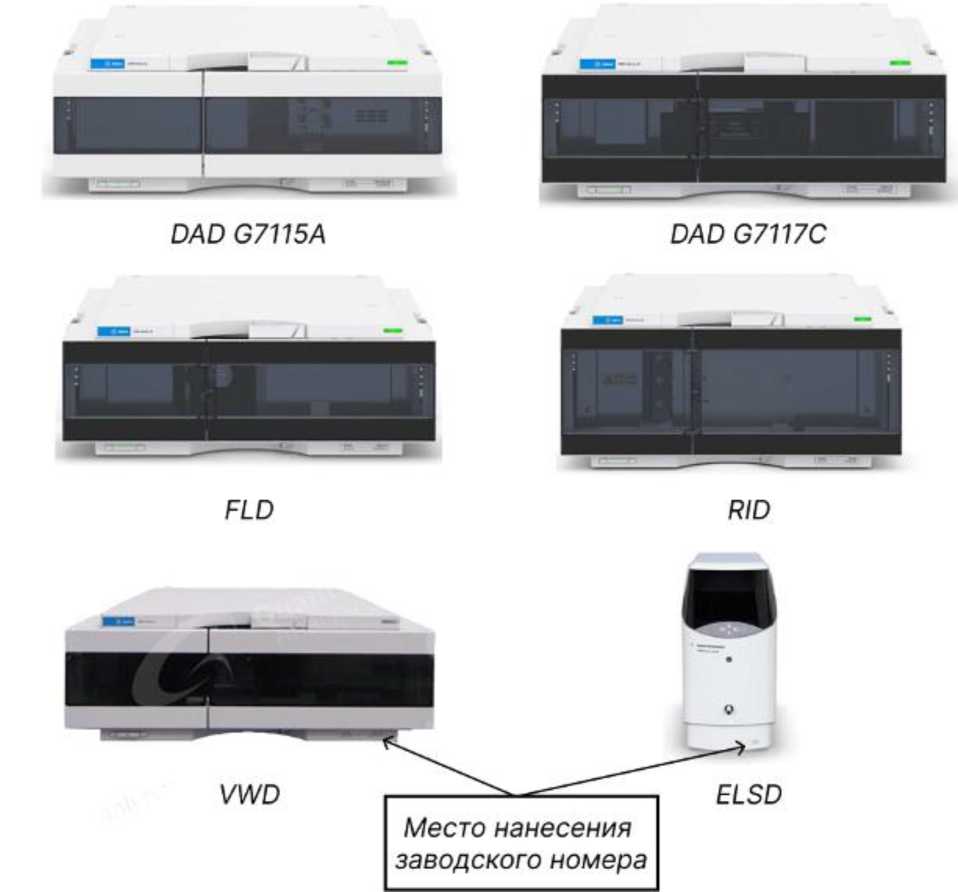

Рисунок 2 - Общий вид детекторов с указанием места нанесения заводского номера
Рисунок 5 - Общий вид термостата
Место нанесения G7115А 1260 DAD WRзаводского номера ----DEGC289806 2025-11-02
Рисунок 6 - Идентификационная табличка с указанием места нанесения заводского номера
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением (далее - ПО): OpenLab CDS 2, выполняющим следующие функции:
- управление прибором;
- настройка режимов работы прибора;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок хроматографа и отдельных его блоков.
ПО защищено от преднамеренных изменений с помощью функции авторизации пользователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 соответствует уровню «Средний».
Идентификационные данные ПО приведены в таблице 2.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
OpenLab CDS 2 |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.7 |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования, г/см3, не более: - DAD по кофеину или антрацену |
3,040-9 |
|
- FLD по антрацену |
2Д10-12 |
|
- RID по сахарозе |
2Д10-7 |
|
- VWD по кофеину |
2Д10-9 |
|
- ELSD по сахарозе |
1,0^ 10-7 |
|
Предел допускаемого относительного среднего квадратического | |
|
отклонения (СКО) результатов измерений для детекторов (по | |
|
площади пика, по времени удерживания), % |
10 |
|
Пределы допускаемого относительного изменения выходного | |
|
сигнала (по площади пика) за 4 ч непрерывной работы, % | |
|
- DAD |
±3,0 |
|
- FLD |
±4,0 |
|
- RID |
±4,0 |
|
- VWD |
±3,0 |
|
- ELSD |
±3,0 |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: - DAD (1=230 нм), Б - FLD - RID, ед.рефр. - VWD (1=230 нм), Б - ELSD, мВ |
3,0- 10-5 не нормируется 8,0 •Ю-9 2,0 •Ю-5 2,0 |
|
Дрейф нулевого сигнала, не более: - DAD (1=254 нм), Б/ч - FLD - RID, ед.рефр./ч - VWD (1=254 нм), Б/ч - ELSD, мВ/ч |
1,5^10-3 не нормируется 6Д10-7 3Д10-4 5,0 |
|
Диапазон рабочих длин волн, нм: - DAD - FLD монохроматор возбуждения эмиссионный монохроматор - VWD - ELSD |
от 190 до 640 от 200 до 1200 от 200 до 1200 от 190 до 600 не нормируется |
|
Диапазон показаний показателя преломления детектора RID, ед.рефр |
от 1,00 до 1,75 |
|
Параметры электрического питания: - потребляемая мощность, В^А, не более - частота переменного тока, Гц - напряжение переменного тока, В |
100 50/60 от 100 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - DAD, FLD - RID - VWD - ELSD - универсальный градиентный насос - автосемплер - многоколоночный термостат |
436x396x140 435x345x180 435x345x140 450x200x415 436x396x180 468x396x320 436x435x160 |
|
Масса, кг, не более: - DAD - FLD - RID - VWD - ELSD - универсальный градиентный насос - автосемплер - многоколоночный термостат |
11,5 11,9 14,7 11,0 11,0 16,1 12,5 12,5 |
|
Рабочее давление универсального градиентного насоса, МПа, не более: - G7111A - G7111B, G7112B |
40 60 |
|
Рабочая температура многоколоночного термостата, °С |
от +5 до +85 |
|
Рабочая температура автосемплера, °С |
от +4 до +40 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +30 80 от 84,0 до 106,0 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Хроматограф жидкостный Agilent 1260 Infinity III1) |
- |
1 |
|
Руководство по эксплуатации |
РЭ-1260-Vl.G |
1 |
|
1) Комплект поставки в соответствии с таблицей 1 | ||
Сведения о методах измерений
приведены в п. 5 «Эксплуатация хроматографа» документа РЭ-1260-Vl.O «Хроматографы жидкостные Agilent 1260 Infinity III. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 3158 от 28.12.2024 г. «Об утверждении Государственной поверочной схемы для средств измерений содержания органических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах».
