Источники-измерители АКИП-1603
| Номер в ГРСИ РФ: | 98469-26 |
|---|---|
| Производитель / заявитель: | Фирма "SIGLENT TECHNOLOGIES CO., Ltd.", Китай |
Источники-измерители АКИП-1603 (далее - источники-измерители) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, измерения электрического сопротивления постоянному току.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98469-26 | ||||||
| Действует | по 12.05.2031 | ||||||
| Наименование | Источники-измерители | ||||||
| Модель | АКИП-1603 | ||||||
| Модификации |
АКИП-1603/1 АКИП-1603/2 |
||||||
| Приказы |
№900 от
12.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c95f6d76-1373-a2d1-c2df-d8757ec2f26f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
«SIGLENT TECHNOLOGIES CO., LTD.», КИТАЙ, 3F, Building NO.4, Antongda Industrial Zone, 3rd Liuxian Road, Baoan District, Shenzhen, 518101
Поверка
| Методика поверки / информация о поверке |
МП-ПР-01-2026 ГСИ. Источники-измерители АКИП-1603. Методика поверки
(с 12.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98469-26: Описание типа
2026-98469-26.pdf
|
Скачать | 263.3 КБ | |
|
98469-26: Методика поверки
МП-ПР-01-2026
2026-mp98469-26.pdf
|
Скачать | 3 MБ |
Описание типа
Назначение
Источники-измерители АКИП-1603 (далее - источники-измерители) предназначены для воспроизведения и измерения напряжения и силы постоянного тока, измерения электрического сопротивления постоянному току.
Описание
Принцип действия источников основан на воспроизведении и измерении стабилизированных значений силы и напряжения постоянного тока, а также на измерении сопротивления постоянному току с последующей математической обработкой воспроизведённых и измеренных значений величин с помощью встроенных цифро-аналогового и аналого-цифрового преобразователей и отображением полученных результатов на жидкокристаллическом дисплее. Источники-измерители включают в себя биполярный источник постоянного тока, биполярный источник постоянного напряжения, прецизионный мультиметр, устройство потребления тока (электронную нагрузку), микропроцессор для управления режимами работы и устройство индикации. Источники-измерители обеспечивают работу в четырех квадрантах диаграммы ток-напряжение. Напряжение и ток измеряются как в режиме источника, так и в режиме отбора мощности в нагрузку. Источники-измерители оснащены графическим сенсорным жидкокристаллическим дисплеем с максимальным разрешением 6^ разрядов.
Прибор обеспечивает работу в следующих режимах:
- источник напряжения;
- источник тока;
- 6^-разрядный цифровой мультиметр (измерение напряжения, силы постоянного тока и сопротивления);
- имитатор батареи;
- электронная нагрузка;
- генератор импульсов.
Конструктивно источники-измерители выполнены в виде моноблока в настольном исполнении с питанием от сети переменного тока.

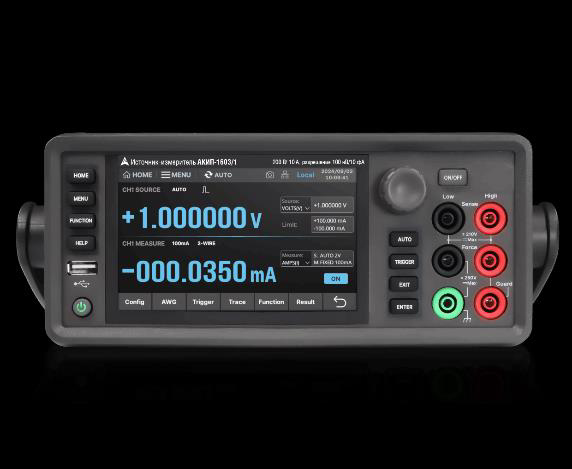

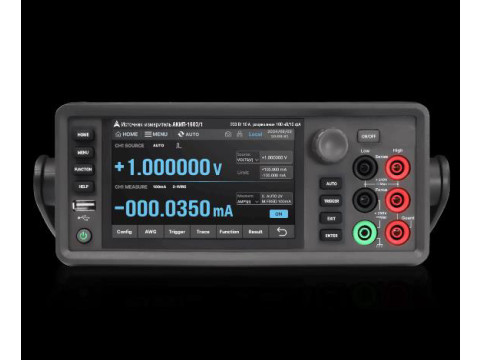

На передней панели источников расположены: дисплей, измерительные входы/выходы, кнопки управления, кнопка включения питания, порт USB. Управление режимами работы, выбор параметров осуществляется с передней панели специальными кнопками, вращающимся регулятором параметров и с помощью сенсорного экрана.
На задней панели расположены: гнездо для подключения сетевого шнура питания, интерфейсы дистанционного управления (USB, LAN), аналоговый порт I/O, измерительные входы/выходы канала 2 (АКИП-1603/2).
Источники-измерители выпускаются в двух модификациях АКИП-1603/1
АКИП-1603/2. Модификации различаются количеством каналов.
Для предотвращения несанкционированного доступа к внутренним частям источников предусмотрена пломбировка с помощью пломбы в виде наклейки на нижней стороне корпуса.
Знак поверки в виде оттиска клейма или наклейки с изображением знака поверки может наноситься на верхней панели прибора.
Серийный номер, идентифицирующий каждый экземпляр источников, в виде цифрового обозначения, состоящего из арабских цифр и латинских букв, наносится на корпус при помощи наклейки, размещаемой на боковой стороне корпуса. Место нанесения серийного номера представлено на рисунке 2.
Общий вид источников, место нанесения знака утверждения типа и место нанесения знака поверки представлены на рисунке 1. Схема пломбировки от несанкционированного доступа и место нанесения серийного номера представлены на рисунке 2.
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунках.

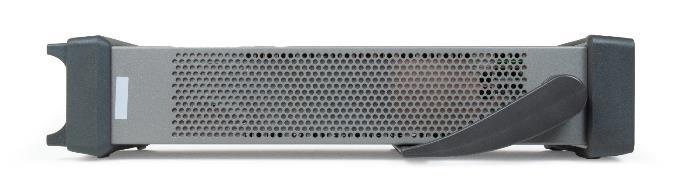

Рисунок 1 - Общий вид источников и место нанесения знака утверждения типа (А) и место нанесения знака поверки (Б)
В
Рисунок 2 - Общий вид боковой панели, схема пломбировки от несанкционированного доступа (В) и место нанесения серийного номера (Г)

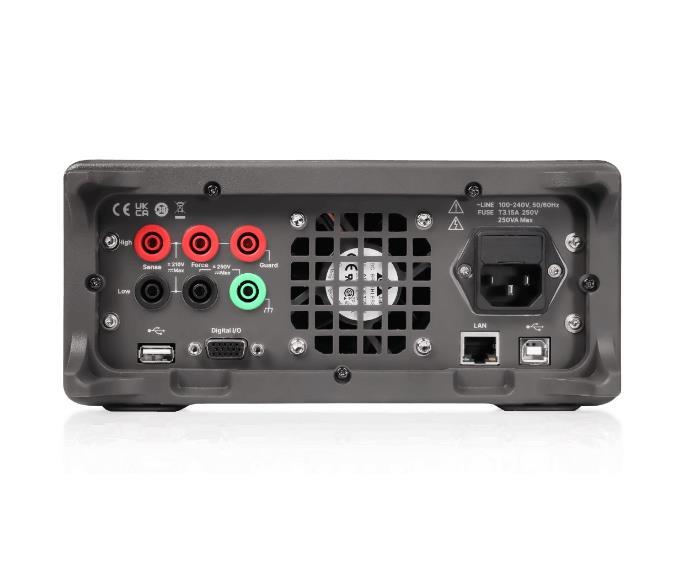

Рисунок 3 - Вид задней панели АКИП-1603/2

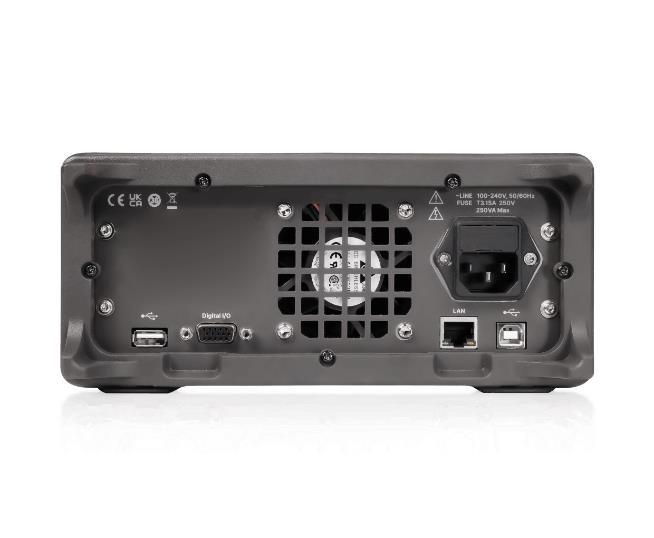

Рисунок 4 - Вид задней панели АКИП-1603/1
Программное обеспечение
Источники-измерители функционируют под управлением встроенного программного обеспечения (ПО), разработанного изготовителем, которое обеспечивает управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера.
Метрологические характеристики источников нормированы с учетом влияния встроенного ПО.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Характеристики программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
не ниже 1.0.0 |
Технические характеристики
Таблица 2 - Метрологические характеристики источников в режиме воспроизведения силы постоянного тока
|
Пределы измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности AIos воспроизведения силы постоянного тока, А |
|
±10 нА |
10 фА |
±(0,001 •|Ios|+100 пА) |
|
±100 нА |
100 фА |
±(0,0006jIos|+100 пА) |
|
±1 мкА |
1 пА |
±(0,00025 ^+500 пА) |
|
±10 мкА |
10 пА |
±(0,00025-|Ios|+1.5 нА) |
|
±100 мкА |
100 пА |
±(0,0002 • |Ios|+25 нА) |
|
±1 мА |
1 нА |
±(0,0002 • |Ios|+200 нА) |
|
±10 мА |
10 нА |
±(0,0002 •|Ios|+2.5 мкА) |
|
±100 мА |
100 нА |
±(0,0002 •|Ios|+20 мкА) |
|
±1 A |
1 мкА |
±(0,0003-|Ios|+1.5 мА) |
|
±1,5 A |
1 мкА |
±(0,0005-|]os|+3.5 мА) |
|
±3 A |
10 мкА |
±(0,004 •|Ios|+7 мА) |
|
±10 А1) |
10 мкА |
±(0,1 НМ |
|
Примечания: 1) - только в импульсном режиме. Ios - значение воспроизводимой силы тока, А | ||
Таблица 3 - Метрологические характеристики источников в режиме измерения силы постоянного тока
|
Пределы измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности AIom измерения силы постоянного тока, А |
|
±10 нА |
10 фА |
±(0,001 • |Iom|+100 пА) |
|
±100 нА |
100 фА |
±(0,0006 •|Iom|+100 пА) |
|
±1 мкА |
1 пА |
±(0,00025 •|Iom|+500 пА) |
|
±10 мкА |
10 пА |
±(0,00025 •|Lm|+1.5 нА) |
|
±100 мкА |
100 пА |
±(0,0002 •|Iom|+25 нА) |
|
±1 мА |
1 нА |
±(0,0002 •|Iom|+200 нА) |
|
±10 мА |
10 нА |
±(0,0002jIom|+2.5 мкА) |
|
±100 мА |
100 нА |
±(0,0002 •|Iom|+20 мкА) |
|
±1 A |
1 мкА |
±(0,0003 •|Lm|+1.5 мА) |
|
±1.5 A |
1 мкА |
±(0,0005•|Iom|+3.5 мА) |
|
±3 A |
10 мкА |
±(0,004 •|Iom|+7 мА) |
|
Примечание: Iom - значение измеряемой силы тока, А | ||
Таблица 4 - Метрологические характеристики источников в режиме воспроизведения напряжения постоянного тока
|
Пределы измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности AUos воспроизведения напряжения постоянного тока, В |
|
±200 мВ |
0,1 мкВ |
±(0,00015^Uos|+225 мкВ) |
|
±2 В |
1 мкВ |
±(0,0002^Uos|+350 мкВ) |
|
±20 В |
10 мкВ |
±(0,00015^Uos|+5 мВ) |
|
±200 В |
100 мкВ |
±(0,00015^Uos|+50 мВ) |
|
Примечание: Uos - значение воспроизводимого напряжения, В | ||
Таблица 5 - Метрологические характеристики источников в режиме измерения напряжения
постоянного тока
|
Пределы измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности AUom измерения напряжения постоянного тока, В |
|
±200 мВ |
0,1 мкВ |
±(0,00015-Uom|+225 мкВ) |
|
±2 В |
1 мкВ |
±(0,0002-Uom|+350 мкВ) |
|
±20 В |
10 мкВ |
±(0,00015-Uom|+5 мВ) |
|
±200 В |
100 мкВ |
±(0,00015-Uom|+50 мВ) |
|
Примечание: Uom - значение измеряемого напряжения, В | ||
Таблица 6 - Метрологические характеристики источников в режиме измерения сопротивления постоянному току__________________________________________________________________
|
Пределы измерений |
Разрешение |
Пределы допускаемой основной абсолютной погрешности AR измерения сопротивления постоянному току, Ом |
|
2 Ом |
1 мкОм |
±(0,002-R+0,00035 Ом) |
|
20 Ом |
10 мкОм |
±(0,0006-R+0,0035 Ом) |
|
200 Ом |
100 мкОм |
±(0,00065-R+0,035 Ом) |
|
2 кОм |
1 мОм |
±(0,0006-R+0,35 Ом) |
|
20 кОм |
10 мОм |
±(0,00065-R+3,5 Ом) |
|
200 кОм |
100 мОм |
±(0,0006-R+35 Ом) |
|
2 МОм |
1 Ом |
±(0,00095-R+350 Ом) |
|
20 МОм |
10 Ом |
±(0,0018-R+3,5 кОм) |
|
200 МОм |
100 Ом |
±(0,0108-R+35 кОм) |
|
Примечание: R - значение измеряемого сопротивления, Ом | ||
Таблица 7 - Пределы допускаемой дополнительной абсолютной погрешности измерения при установке времени . измерения меньше 1-PLC ._____________________________________________
|
Установленное значение PLC |
Пределы измерения/ воспроизведения напряжения |
Пределы измерения/воспроизведения тока | ||||
|
0,2 В |
от 2 до 200 В |
10 нА |
100 нА |
от 1 мкА до 100 мА |
от 1 до 3 А | |
|
0,1-PLC |
±0,0001-U |
±0,0001-U |
±0,001-1 |
±0,0001-1 |
±0,0001-1 |
±0,0001-1 |
|
0,01-PLC |
±0,0005-U |
±0,0002-U |
±0,01-1 |
±0,001 •I |
±0,0005-1 |
±0,0002-1 |
|
0,001-PLC |
±0,005-U |
±0,002-U |
±0,05-1 |
±0,01-1 |
±0,005-1 |
±0,002-1 |
Примечания:
I - значение измеряемой силы тока, А;
U - значение измеряемого напряжения, В.
Таблица 8 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1°С, в долях от пределов допускаемой основной погрешности |
±0,1 |
Таблица 9 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
6,2 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
490x261x103 |
|
Напряжение сети питания частотой 50 Гц, В |
от 100 до 240 |
|
Потребляемая мощность, ВА, не более |
250 |
|
Нормальные условия применения: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +18 до +28 от 30 до 80 |
|
Рабочие условия применения: - температура окружающей воздуха, °С - относительная влажность воздуха, % |
от 0 до +50 от 30 до 80 |
Таблица 10 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 11 - Комплектность
|
Наименование |
Обозначение |
Количество, шт. |
|
Источник-измеритель |
АКИП-16031) |
1 |
|
Сетевой кабель питания |
- |
1 |
|
Измерительные провода |
- |
* |
|
Руководство по эксплуатации (CD-диск) |
- |
1 |
|
Примечание: 1) - модификация по заказу * - зависит от модификации (1 шт. для АКИП-1603/1, 2 шт. для АКИП-1603/2) | ||
Сведения о методах измерений
приведены в пункте «Работа с прибором» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;
Приказ Росстандарта от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия «Источники-измерители АКИП-1603».
