Мегаомметры АМО
| Номер в ГРСИ РФ: | 98471-26 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | Suzhou TASI Electronics Co., Ltd., Китай |
Мегаомметры АМО (далее - мегаомметры) предназначены для измерений сопротивления постоянного тока и измерений напряжения переменного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98471-26 | |||||||||||||||
| Действует | по 12.05.2031 | |||||||||||||||
| Наименование | Мегаомметры | |||||||||||||||
| Модель | АМО | |||||||||||||||
| Модификации |
Модификация Е25 Модификация Е26 |
|||||||||||||||
| Приказы |
№900 от
12.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b17c3bb1-a5c9-cb73-83af-9b47a3e1d3c7 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Suzhou TASI Electronics Co., Ltd., КИТАЙ, 5th Floor, Building 5, No.317, Mudong Road, Wuzhong District, Suzhou City, Jiangsu, Province
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0004-2026 МП ГСИ. Мегаомметры АМО. Методика поверки
(с 12.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98471-26: Описание типа
2026-98471-26.pdf
|
Скачать | 294.9 КБ | |
|
98471-26: Методика поверки
РВНЕ.0004-2026 МП
2026-mp98471-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Мегаомметры АМО (далее - мегаомметры) предназначены для измерений сопротивления постоянного тока и измерений напряжения переменного тока.
Описание
Принцип действия мегаомметров основан на измерении тока, протекающего через измеряемое сопротивление, при приложении испытательного напряжения постоянного тока заданной величины. При этом входной аналоговый сигнал преобразуется в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатывается и отображается в виде результата измерений на жидкокристаллическом дисплее.
Конструктивно мегаомметры состоят из пластикового корпуса, жидкокристаллического экрана. Управление мегаомметрами осуществляется при помощи поворотного переключателя и кнопок, расположенных на корпусе. Высокое испытательное напряжение формируется импульсным преобразователем из напряжения питания. Мегаомметры имеют несколько диапазонов установки выходного напряжения. Питание мегаомметров автономное - от сменных элементов питания типоразмера АА.

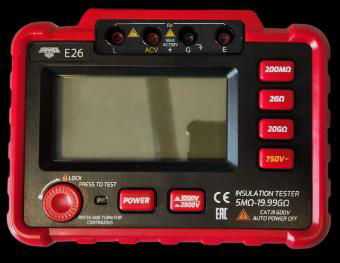

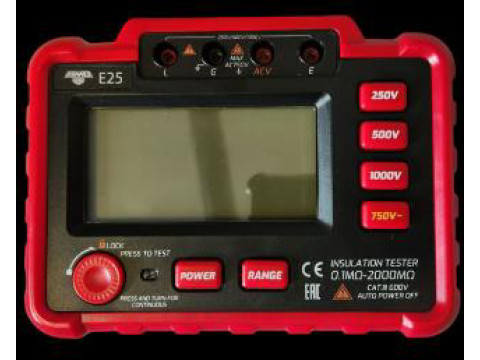

Мегаомметры выпускаются в двух модификациях Е25 и Е26, отличающихся диапазонами измерений сопротивления и значениями номинального испытательного напряжения.
Серийный номер наносится на маркировочную наклейку типографским методом в виде цифрового кода, состоящего из символов арабских цифр. Нанесение знака утверждения типа на мегаомметры не предусмотрено.
Общий вид мегаомметров с указанием места нанесения серийного номера представлен на рисунке 1. Пломбирование мест мегаомметров не предусмотрено.
RSULAHON TES7FP 5MCM9.99GQ A САТЛМОУ “ дитожмв»»'
Место нанесения серийного номера
Рисунок 1 - Общий вид мегаомметров с указанием места нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) мегаомметров является встроенным.
ПО устанавливается на предприятии изготовителя, недоступно пользователю и не подлежит изменению на протяжении всего времени функционирования мегаомметров.
Конструкция мегаомметров исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики мегаомметров нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО мегаомметров приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.0.0 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики мегаомметров модификации Е25 в режиме сопротивления постоянного тока
|
Номинальное значение испытательного напряжения |
Пределы допускаемого относительного отклонения действительного значения испытательного напряжения от номинального |
Диапазоны измерений сопротивления постоянного тока |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока |
|
250 В |
±10 % |
от 0,1 до 20 МОм включ. |
0,1 МОм |
±(0,04^изм )+2е.м.р.) |
|
250 В (в режиме RANGE) |
св. 20 до 500 МОм включ. |
1 МОм | ||
|
500 В |
от 0,1 до 50 МОм включ. |
0,1 МОм | ||
|
500 В (в режиме RANGE) |
св. 50 до 1000 МОм включ. |
1 МОм | ||
|
1000 В |
от 0,1 до 100 МОм включ. |
0,1 МОм | ||
|
1000 В (в режиме RANGE) |
св. 100 до 2000 МОм включ. |
1 МОм | ||
|
1) - Rизм - измеренное значение сопротивления постоянного тока, МОм | ||||
Таблица 3 - Метрологические характеристики мегаомметров модификации Е26 в режиме сопротивления постоянного тока
|
Номинальное значение испытательного напряжения |
Пределы допускаемого относительного отклонения действительного значения испытательного напряжения от номинального |
Предел измерений |
Диапазоны измерений сопротивления изоляции |
Разрешение (единица младшего разряда (е.м.р.)) |
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянного тока |
|
1000 В |
±10 % |
200 МОм |
от 6 до 199,9 МОм |
0,1 МОм |
±(0,05^изм )+5е.м.р.) |
|
2 ГОм |
0,06 до 1,999 ГОм |
0,001 ГОм | |||
|
20 ГОм |
от 0,6 до 19,99 ГОм |
0,01 ГОм | |||
|
2500 В |
200 МОм |
от 5 до 199,9 МОм |
0,1 МОм | ||
|
2 ГОм |
0,05 до 1,999 ГОм |
0,001 ГОм | |||
|
20 ГОм |
от 0,5 до 19,99 ГОм |
0,01 ГОм |
1) - Ru3m - измеренное значение сопротивления постоянного тока, МОм, ГОм
Таблица 4 - Метрологические характеристики мегаомметров модификации Е25 и Е26 в режиме измерений напряжения переменного тока
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения переменного тока в диапазоне частот от 50 до 200 Гц, В |
от 70 до 750 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока в диапазоне частот от 50 до 200 Гц, В |
±(0,01-UB3M1)+6) |
|
1) - иизм - измеренное значение напряжения переменного тока, В | |
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахглубина), мм, не более: |
125x170x62 |
|
Масса, кг, не более |
0,5 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от 0 до +40 85 |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
12 |
|
Средняя наработка на отказ, ч |
75000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр АМО |
-1) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Батарея электропитания |
АА |
8 шт. |
|
1) - модификация в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе № 5 «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Стандарт предприятия Suzhou TASI Electronics Co., Ltd.
