Термометры электронные «Интеграл ТЭ-04»

Назначение

Термометры электронные «Интеграл ТЭ-04» (далее — термометры) предназначены для измерения температуры тела человека.

Область применения - при обеспечении защиты жизни и здоровья человека, оказании медицинской помощи.

Описание

Принцип действия термометров построен на подсчете разности числа импульсов, генерируемых опорным и термозависимым генераторами, и преобразования этого числа импульсов в цифровое отображение показания температуры на четырехразрядном жидкокристаллическом индикаторе (ЖКИ).

Термозависимый элемент (терморезистор) находится в наконечнике термометров.

Основным несущим элементом консгрукции является обойма, на которой крепятся плата, элемент питания и ЖКИ.

Цвет корпуса - белый, допускается применение других цветов.

Питание термометра осуществляется от внутреннего элемента питания номинальным напряжением 1,5 В.

Для замены элемента питания в корпусе имеется специальная крышка, которая устанавливается в торцевую часть корпуса и крепится винтом к обойме.

Включение и выключение термометров осуществляется кнопкой, расположенной на лицевой стороне корпуса. Если термометры не отключены в течение более 30 минут, то они отключаются автоматически, что обеспечивает увеличение времени работы элемента питания. Термометры позволяют сохранять последнее значение измеренной температуры.

Включение и выключение термометра, а также момент окончания измерения температуры термометром сопровождается звуковым сигналом.

Программное обеспечение отсутствует.

Дата изготовления указана на термометре (месяц, год) и в паспорте (день, месяц, год).

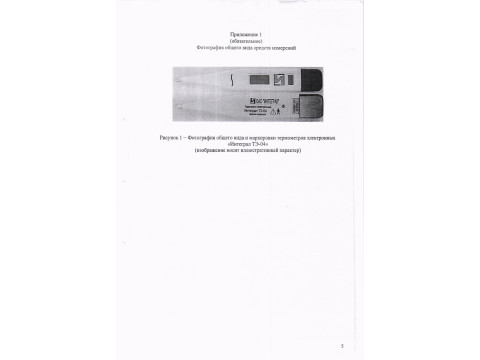

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, не относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

*- при поверке может не предоставляться

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на титульный лист паспорта.

Поверка осуществляется по МП МН. 1371-2004 «Система обеспечения единства измерений Республики Беларусь. Термометры электронные «Интеграл ТЭ-04».

Методика поверки» в редакции изменения № 4.

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

технические условия ТУ РБ 100024593.035-2004 Термометр электронный «Интеграл ТЭ-04»;

методику поверки:

МП МН. 1371-2004 «Система обеспечения единства измерений Республики Беларусь. Термометры электронные «Интеграл ТЭ-04». Методика поверки» в редакции изменения № 4.

Перечень средств поверки: представлен в таблице 4.

Таблица 4__________________________________________________________________________

Наименование и тип средств поверки

Гигрометр психрометрический ВИТ-1ТУ 25-11.1645-84.

Пределы диапазона измерения температуры от 0 °C до плюс 25 °C.

Пределы диапазона измерения относительной влажности от 20 % до 90 %.

Пределы абсолютной погрешности термометров гигрометра ± 0,2 °C.

Пределы допускаемой абсолютной погрешности при измерении относительной влажности и скорости аспирации от 0,5 м/с до 1,0 м/с - ± 6 %_____________________

Барометр - анероид контрольный М67 ТУ 25.04-1797-75.

Диапазон измерения атмосферного давления от 81,3 кПа до 105,3 кПа.

Пределы допускаемой абсолютной погрешности ± 0,11 кПа_____________________

Устройство термостатирующее измерительное Термостат-А.3.2

'ГУ РБ 14789681.004-2000. Теплоноситель - вода.

Диапазон воспроизведения температуры среды - от 15 °C до 80 °C.

Пределы допускаемой абсолютной погрешности при измерении температуры среды в диапазоне воспроизведения температуры среды - ± 0,02 °C.

Нестабильность воспроизведения температуры среды - не более 0,01 °C.

Неравномерность температуры среды в рабочем объеме — не более 0,01 °C.

Измеритель температуры эталонный ИТЭМ ТУ BY 100270996.021-2016.

Границы доверительного интервала абсолютной по^ешности - не более ± 0,01 °C в диапазоне температур от 0,01 °C до 231,928 °C__________________________________

Примечание - Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5.

Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Термометры электронные «Интеграл ТЭ-04» соответствуют требованиям технических условий ТУ РБ 100024593.035-2004.
