Ваттметры проходного типа волноводные термисторные М2-35М
| Номер в ГРСИ РФ: | 98481-26 |
|---|---|
| Категория: | Ваттметры |
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Ваттметры проходного типа волноводные термисторные М2-35М (далее - ваттметры) предназначены для измерений мощности на сверхвысоких частотах (СВЧ), падающей на вход поверяемого ваттметра в коаксиальном тракте сечением 7/3,04 мм, и измерений коэффициента стоячей волны по напряжению (КСВН) входа поверяемого ваттметра СВЧ.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98481-26 | ||||||
| Действует | по 07.05.2031 | ||||||
| Наименование | Ваттметры проходного типа волноводные термисторные | ||||||
| Модель | М2-35М | ||||||
| Приказы |
№884 от
07.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | ff12d5e7-b24f-1b90-0b71-f27015bc7eb8 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГУП «ВНИИФТРИ», РОССИЯ, 141570, Московская обл., г. Солнечногорск, поселок городского типа Менделеево, промзона ФГУП «ВНИИФТРИ», корпус 11
Поверка
| Методика поверки / информация о поверке |
МП МФРН.411151.010 ИС3 ГСИ. Ваттметры проходного типа волноводные термисторные М2-35М. Методика поверки
(с 07.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98481-26: Описание типа
2026-98481-26.pdf
|
Скачать | 160.7 КБ | |
|
98481-26: Методика поверки
МП МФРН.411151.010 ИС3
2026-mp98481-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Ваттметры проходного типа волноводные термисторные М2-35М (далее - ваттметры) предназначены для измерений мощности на сверхвысоких частотах (СВЧ), падающей на вход поверяемого ваттметра в коаксиальном тракте сечением 7/3,04 мм, и измерений коэффициента стоячей волны по напряжению (КСВН) входа поверяемого ваттметра СВЧ.
Ваттметры предназначены для применения в качестве рабочих эталонов 1-го разряда в диапазоне мощности от 0,01 до 10 мВт при частотах от 0,03 до 17,85 ГГц в соответствии с государственной поверочной схемой для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц, утвержденной Приказом Росстандарта от 30.12.2019 № 3461.
Описание
Конструктивно ваттметр состоит из блока измерительного многоканального БИМ-М (далее - блок БИМ-М), преобразователя мощности проходного многозондового ПМПМ-1М (далее - преобразователь ПМПМ-1М), преобразователя мощности проходного многозондового ПМПМ-2М (далее - преобразователь ПМПМ-2М) и преобразователя мощности коаксиального широкополосного ПМШК-М (далее - преобразователь ПМШК-М).
Преобразователи ПМПМ-1М, ПМПМ-2М и ПМШК-М используются в качестве приемного первичного преобразователя проходного типа.
Преобразователи ПМПМ-1М, ПМПМ-2М выполнены на основе волноводных многозондовых преобразователей с поперечными размерами входного и выходного волноводов 23x10 и 16x8 мм соответственно. Волноводно-коаксиальные переходы соответствующего типоразмера обеспечивают высокочастотное согласование волноводного тракта с коаксиальным 7/3,04 мм. Принцип действия основан на методе замещения измеряемой мощности СВЧ мощностью постоянного тока.
Преобразователи ПМПМ-1М, ПМПМ-2М работают совместно с блоком БИМ-М, к которому они подключаются попеременно с помощью жгута.
Преобразователь ПМШК-М выполнен на основе резистивного коаксиального делителя мощности, к одному из двух выходов которого подключен термоэлектрический преобразователь мощности СВЧ с USB адаптером. Преобразователь ПМШК-М подключается к ПЭВМ непосредственно через интерфейс USB с помощью кабеля, являющегося неотъемлемой частью преобразователя.
Блок БИМ-М предназначен для поддержания заданного значения рабочего сопротивления термисторов преобразователей ПМПМ-1М, ПМПМ-2М и реализации метода измерения мощности СВЧ, поглощенной в зондах преобразователей ПМПМ-1М и ПМПМ-2М, методом замещения мощности СВЧ мощностью постоянного тока. Цифровая информация о значении напряжения на каждом зонде ПВМ передается в персональный компьютер (ПЭВМ).
Блок БИМ-М не имеет средств индикации значений измеряемой мощности.
Обработка результатов первичных измерений и индикация рассчитанных значений падающей мощности СВЧ и КСВН выполняются с помощью ПЭВМ (ноутбука), подключаемой к блоку БИМ-М через интерфейс USB с помощью кабеля USBA-B.
Конструкция ваттметра М2-35М блочная. Все блоки и вспомогательные элементы ваттметра М2-35М для транспортирования к месту применения размещаются в ударопрочном футляре, конструкция которого обеспечивает защиту узлов и блоков прибора от внешних воздействий.

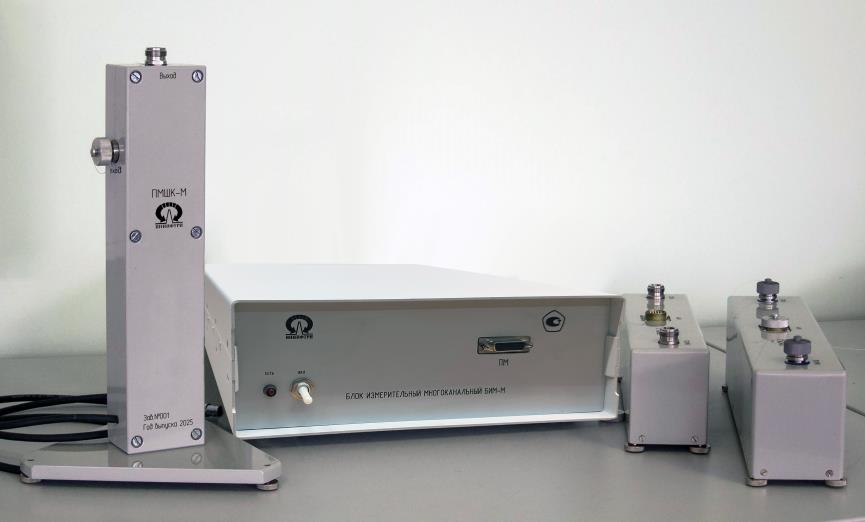

Общий вид ваттметра в комплекте с тремя преобразователями и места пломбировки от несанкционированного доступа приведены на рисунке 1. Заводской номер наносится на заднюю панель корпуса прибора методом гравировки в цифровом формате.

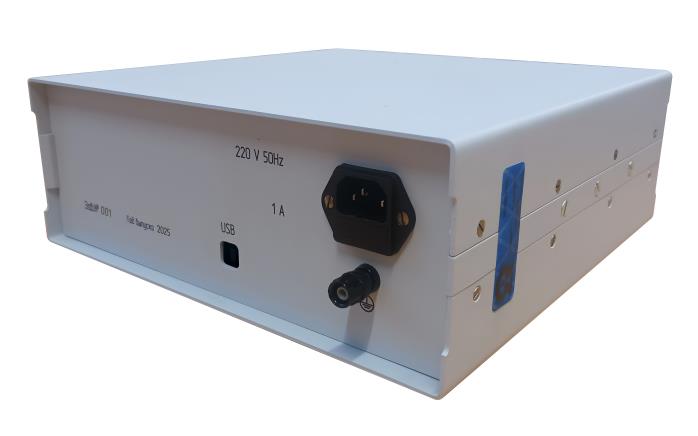

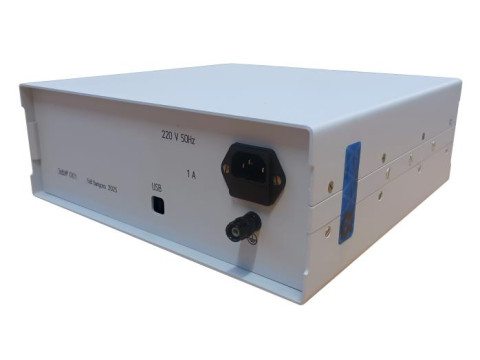

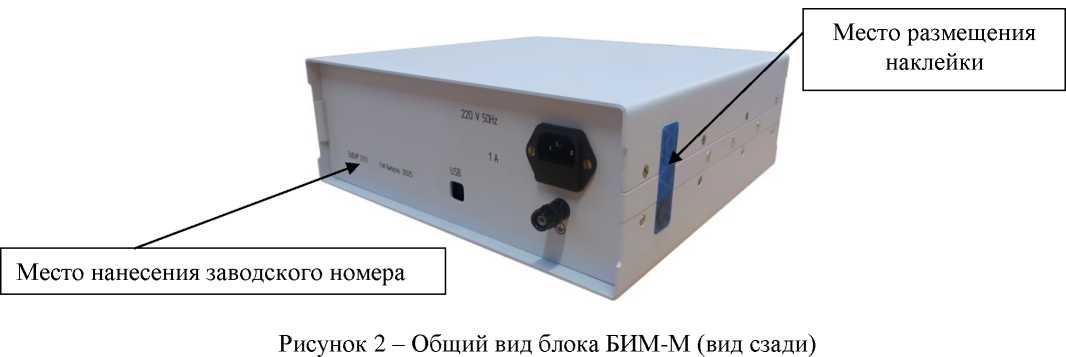

Общий вид блока БИМ-М, места размещения наклейки от несанкционированного доступа и утверждения типа приведены на рисунке 2. Нанесение знака поверки и знака утверждения типа на ваттметр не предусмотрено.
От несанкционированного доступа преобразователи ПМПМ-1М, ПМПМ-2М, ПМШК-М защищены пломбами, блок БИМ-М - наклейкой.

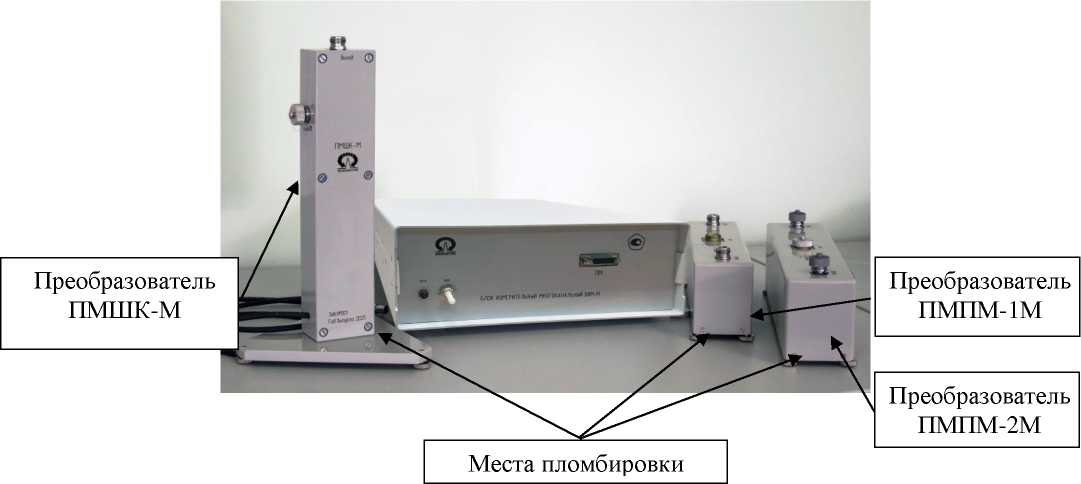

Рисунок 1 - Общий вид ваттметра в комплекте с тремя преобразователями, с указанием места пломбировки от несанкционированного доступа
место нанесения заводского номера цифровом формате
Программное обеспечение
Прикладное программное обеспечение МГФК.00543-01 (далее - ПО) встроенное, обеспечивает функционирование ваттметров (идентификационное наименование метрологически значимой части и версия ПО приведены в таблице 1).
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077 - 2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
M2_35M.exe |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0.1.1.-2025 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 2 и 3.
|
Таблица 2- Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Диапазон частот при измерении мощности, падающей на нагрузку, ГГц: - с преобразователем ПМШК-М - с преобразователем ПМПМ-1М - с преобразователем ПМПМ-2М |
от 0,03 до 8,00 от 8,50 до 11,50 от 12,00 до 17,85 |
|
Диапазон частот при измерении КСВН, ГГц: - с преобразователем ПМПМ-1М - с преобразователем ПМПМ-2М |
от 8,50 до 11,50 от 12,00 до 17,85 |
|
Диапазон измерений мощности, падающей на нагрузку, мВт: - с преобразователями ПМПМ-1М, ПМПМ-2М - с преобразователем ПМШК-М |
от 0,30 до 10,00 от 0,01 до 10,00 |
|
Пределы допускаемой относительной погрешности измерений мощности, падающей на нагрузку Pх, %: для диапазона св. 0,3 до 10 мВт включ. для диапазона от 0,01 до 0,3 мВт включ. |
±(1,5 + 0,01 • (1°^ -1))* ±(1,8 + 0,01 • (05^ - 1))* |
|
Диапазон измерений КСВН |
от 1 до 2 |
|
Пределы допускаемой относительной погрешности измерений кСвН, % |
±(1+3-К) ** |
|
* Рх - значение измеряемой мощности, мВт; К - численное значение измеренного КСВН | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Модуль эффективного коэффициента отражения выхода преобразователей, не более |
0,03 |
|
Потребляемая мощность, В^А, не более |
20 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49,5 до 50,5 |
|
Коаксиальный соединитель входа и выхода |
тип III «розетка» ГОСТ РВ 51914-2002 |
|
Масса, кг, не более | |
|
- блок БИМ-М |
3,3 |
|
- преобразователь ПМПМ-1М с переходом |
1,6 |
|
- преобразователь ПМПМ-2М с переходом |
1,2 |
|
- преобразователь ПМШК-М |
2,5 |
|
- ваттметр М2-35М в полном комплекте поставки |
14,5 |
|
Габаритные размеры, мм, не более: | |
|
- блок БИМ-М: | |
|
длина |
295 |
|
ширина |
282 |
|
высота |
110 |
|
- преобразователь ПМПМ-1М с переходом | |
|
длина |
290 |
|
ширина |
75 |
|
высота |
105 |
|
- преобразователь ПМПМ-2М с переходом | |
|
длина |
236 |
|
ширина |
66 |
|
высота |
96 |
|
- преобразователь ПМШК-М | |
|
длина |
185 |
|
ширина |
185 |
|
высота |
305 |
|
- футляр | |
|
длина |
650 |
|
ширина |
540 |
|
высота |
300 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность окружающего воздуха при +20 °С, % - атмосферное давление, кПа (мм рт. ст.) |
от + 15 до + 25 от 20 до 80 от 96,0 до 103,4 (от 720 до 776) |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность ваттметра
|
Наименование |
Обозначение |
Количество |
|
Ваттметр проходного типа волноводный термисторный М2-35М, в составе: |
МФРН.411151.010 |
1 шт. |
|
Блок измерительный многоканальный БИМ-М |
МФРН.411151.022 |
1 шт. |
|
Преобразователь мощности проходной многозондовый ПМПМ-1М |
МФРН. 434855.003 |
1 шт. |
|
Преобразователь мощности проходной многозондовый ПМПМ-2М |
МФРН. 434855.004 |
1 шт. |
|
Преобразователь мощности коаксиальный широкополосный ПМШК-М |
МФРН.434855.002 |
по заказу |
|
Прикладное ПО |
МГФК.00543-01 |
CD-диск |
|
Нагрузка рассогласованная НР3 -18-01 |
ЖНКЮ.468548.025 |
1 шт. |
|
Кабель сетевой с евровилкой (1,8 м; 0,75 мм) |
TonsCL-12 |
1 шт. |
|
Кабель USBA-B 1,5 |
- |
1 шт. |
|
Жгут |
МГФК.685622.042 |
1 шт. |
|
Комплект ЗИП, в составе: - жгут - вставка плавкая ВП-1А-250 В |
МГФК.685622.042 ОЮО.480.003 ТУ |
1 шт. 1 шт. |
|
Эксплуатационная документация, в составе: - руководство по эксплуатации - руководство оператора - формуляр |
МФРН.411151.010 РЭ МФРН.411151.010 РО МФРН.411151.010 ФО |
1 экз. 1 экз. 1 экз. |
|
Футляр |
МФРН.323366.005 |
1 шт. |
|
ПЭВМ (с установленной операционной системой) |
- |
по заказу |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа «Ваттметр проходного типа волноводный термисторный М2-35М. Руководство по эксплуатации. МФРН.411151.010 РЭ».
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3461 «Об утверждении государственной поверочной схемы для средств измерений мощности электромагнитных колебаний в диапазоне частот от 9 кГц до 37,5 ГГц»;
Приказ Росстандарта от «16» августа 2023 г. № 1678 «Об утверждении государственной поверочной схемы для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0 до 67 ГГц;
Ваттметр проходного типа волноводный термисторный М2-35М. Технические условия. МФРН.411151.010 ТУ.
