Блоки электронные БЭ-61

Назначение

Блоки электронные БЭ-61 (далее - блоки) предназначены для преобразования электрических сигналов напряжения и силы постоянного и переменного тока в унифицированные электрические сигналы постоянного напряжения и постоянного тока.

Описание

Принцип действия блоков БЭ-61 основан на преобразовании электрических сигналов постоянного и переменного напряжения и тока, поступающих от любых преобразователей, в заданные значения выходных сигналов с целью измерения вибрационных, тепломеханических и механических параметров контролируемых агрегатов (таких как вибрация, число оборотов, температура, давление и др.).

Блоки содержат функциональный узел УИ (устройство индикации) и следующие функциональные модули:

УПС - устройство преобразования сигнала;

ИЧ - измеритель частоты;

У СД - устройство сбора данных;

У С - устройство сигнализации.

Функциональный узел УИ осуществляет индикацию измеряемых параметров на дисплее блоков и настройку параметров блоков с помощью клавиатуры.

Модуль УПС осуществляет:

- преобразование входных сигналов в требуемые выходные сигналы;

- определение превышения входным сигналом уровней уставок измеряемых параметров;

- установку частот среза полосового фильтра в области низких и высоких частот с заданным числом дискретных значений;

- прием и передачу данных по CAN каналу;

- проверку работоспособности блока в режиме встроенного контроля (ВСК);

- индикацию об исправности блока и самого модуля УПС.

Модуль ИЧ осуществляет преобразование электрических сигналов в диапазоне от 0,2 до 20 В, пропорциональных частотам вращения роторов агрегата, в сигналы управления следящими фильтрами и выдачу сигналов, пропорциональных измеряемому числу оборотов вращения ротора.

Модуль УСД осуществляет обмен информацией с остальными модулями и устройствами блока и индикацию об исправности самого модуля.

Модуль УС осуществляет выдачу обобщенных сигналов предупредительного и опасного уровней измеряемых параметров.

Блоки могут функционировать как в автономном режиме, так и совместно с внешним ПК, с установленным на нем программным обеспечением (ПО): «Конфигуратор», «Вибромониторинг» и «Вибродиагностика».

Блоки выпускаются в различных вариантах исполнения, отличающихся количеством измерительных каналов, наличием или отсутствием дисплея и клавиатуры, номенклатурой функциональных модулей.

Область применения: контроль параметров двигателей, нагнетателей и других вращающихся механизмов в области машиностроения, энергетики, судостроения и атомной промышленности.

Общий вид блоков приведен на рисунке 1.

Заводские номера наносятся в цифровом формате на задней панели блоков методом лазерной гравировки, как показано на рисунке 2.

Место нанесения знака утверждения типа на задней панели блока приведено на рисунке 2.

Знак поверки наносится в раздел «Поверка» паспорта на блок.

Для предотвращения несанкционированного доступа к внутренним частям блока осуществляется пломбировка корпуса голографическими наклейками и пломбировочной мастикой.

Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 2.

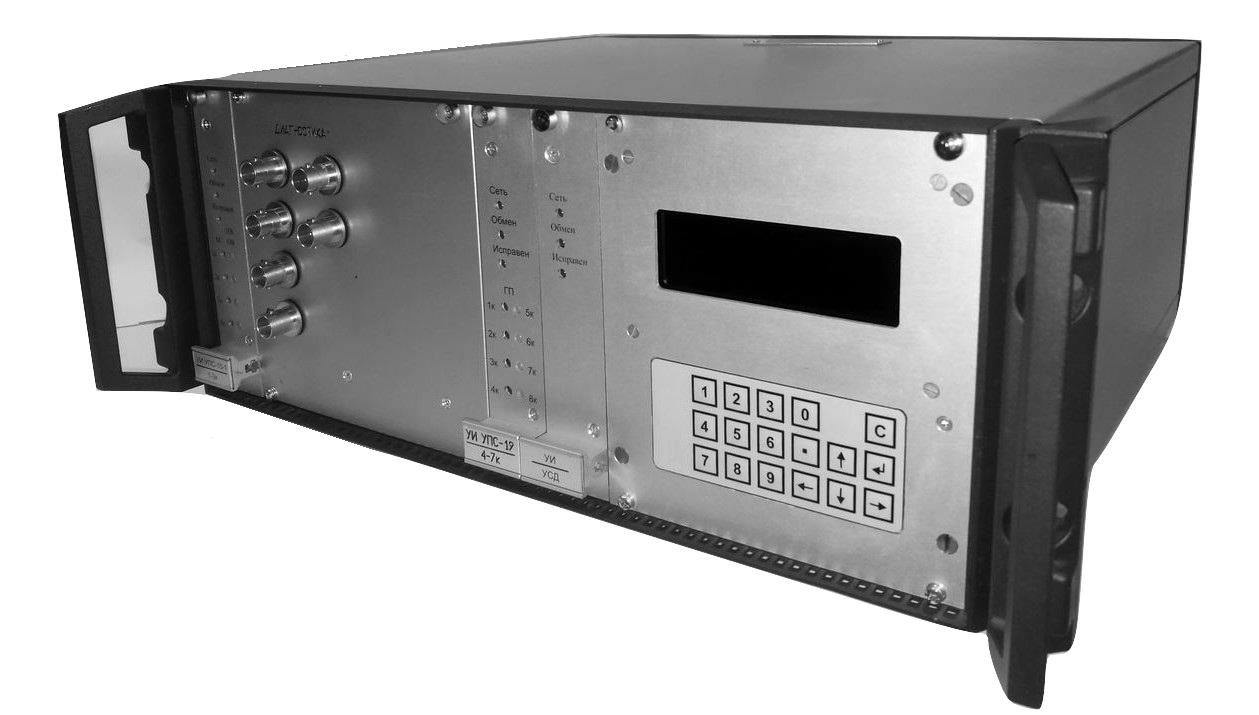

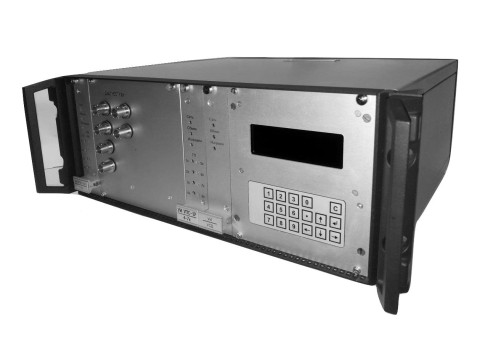

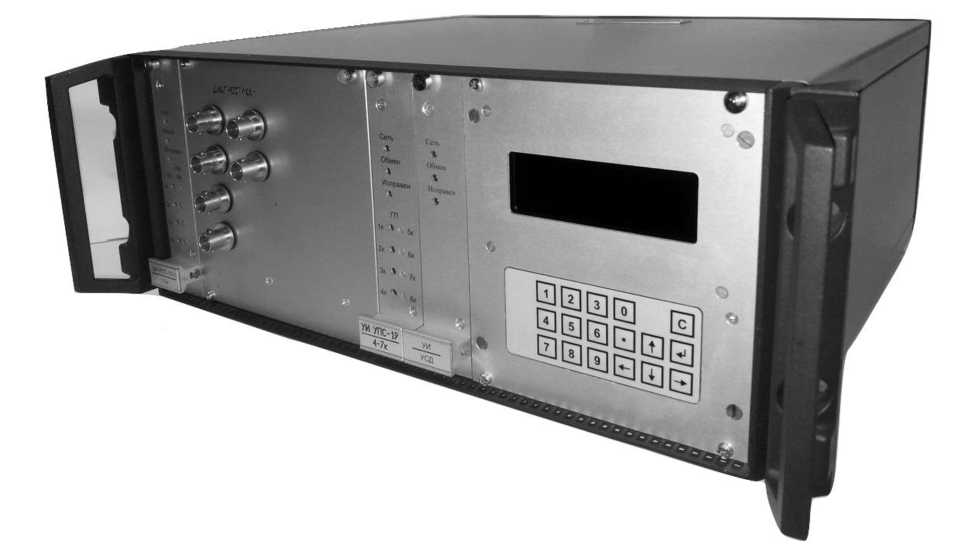

Рисунок 1 - Общий вид блоков электронных БЭ-61

Место нанесения заводского номера и знака утверждения типа

Пломбировочная мастика

ПР. 5 A

(■?) БШимцц гоп ®

Диагностика

СЕТЬ 27В

Голографические наклейки

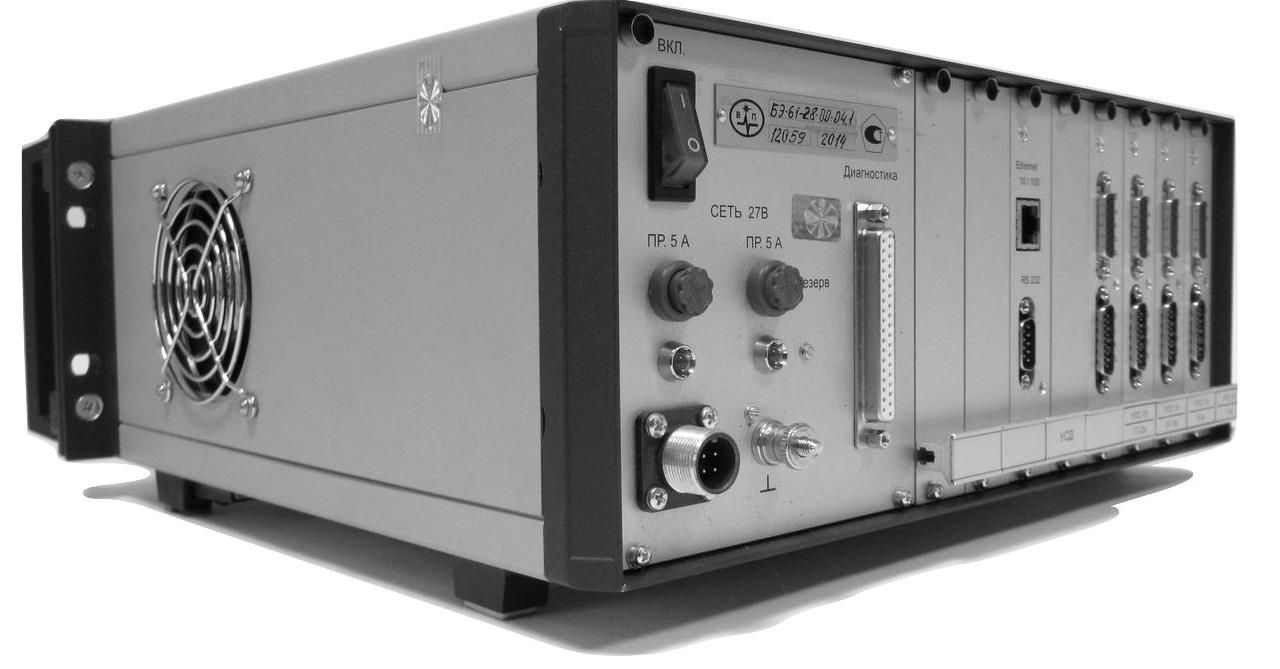

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места для нанесения знака утверждения типа и заводского номера

Программное обеспечение

Блоки работают под управлением встроенного ПО, которое реализовано аппаратно и является метрологически значимым. Метрологические характеристики блоков нормированы с учетом влияния ПО. ПО заносится в защищенную от записи память микропроцессора приборов предприятием-изготовителем и недоступно для потребителя. ПО разделено на метрологически значимую часть ПО, которая выделена отдельно, и метрологически не значимую часть ПО, что указано в таблице 1.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - идентификационные данные программного обеспечения

Технические характеристики

Метрологические и технические характеристики приведены в таблицах 2 и 3.

Таблица 2 - метрологические характеристики

Таблица 3 - технические характеристики

Знак утверждения типа

наносится на блоки способом металлопластики и на титульные листы руководства по эксплуатации и паспорта типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в руководстве по эксплуатации ЖЯИУ.421411.002 РЭ в разделе 1 «Устройство и работа».

Нормативные документы

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»;

ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»;

Приказ Росстандарта от 28.07.2023 г. № 1520 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы»;

Приказ Росстандарта от 18.08.2023 г. № 1706 «ГСИ. Государственная поверочная схема для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»;

Приказ Росстандарта от 01.10.2018 г. № 2091 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;

Приказ Росстандарта от 17.03.2022 г. № 668 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;

ЖЯИУ.421411.002 ТУ «Блоки электронные БЭ-61. Технические условия».
