Плотномеры SPD-100

Назначение

Плотномеры SPD-100 (далее - плотномеры) предназначены для непрерывного измерения плотности жидкостей в трубопроводах в промышленных производственных процессах.

Описание

Принцип действия плотномера - вибрационный. Плотность исследуемой среды пропорциональна резонансной частоте колебательного контура чувствительного элемента -трубы. Электронный блок преобразует частоту в цифровой выходной сигнал, а также отображает на дисплее измеренное значение плотности в кг/м3.

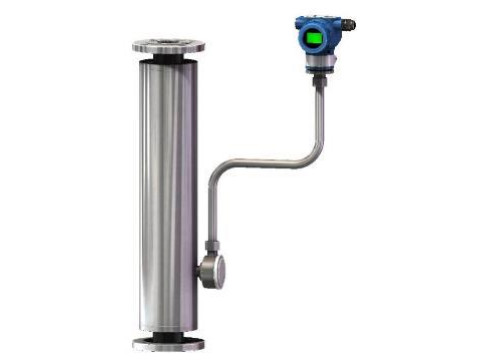

Конструктивно плотномеры состоят из первичного преобразователя и электронного блока. Первичный преобразователь состоит из чувствительного элемента в виде прямой полой цилиндрической трубки, электронной системы возбуждения и поддержания резонансных колебаний чувствительного элемента, термопреобразователя сопротивления, помещённых в цилиндрический защитный корпус из нержавеющей стали. Блок электроники помещен в отдельный металлический корпус с съемной крышкой, встроенным жидкокристаллическим монитором для отображения измерительной информации и кнопками управления работой плотномера. Блок электроники соединён с первичным преобразователем гибким электрическим кабелем и может быть установлен отдельно от первичного преобразователя. Длина соединительного кабеля определяется заказом, максимальная длина 25 метров. Корпус преобразователя имеет два фланца для монтажа непосредственно в трубопровод с измеряемой жидкостью. Метрологические характеристики встроенного термопреобразователя сопротивления не нормируются. Общий вид показан на рисунке 1.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, наносится на маркировочную табличку корпуса плотномера (рисунок 2) методом лазерной или электрохимической гравировки.

Схема пломбировки от несанкционированного доступа представлена на рисунке 1.

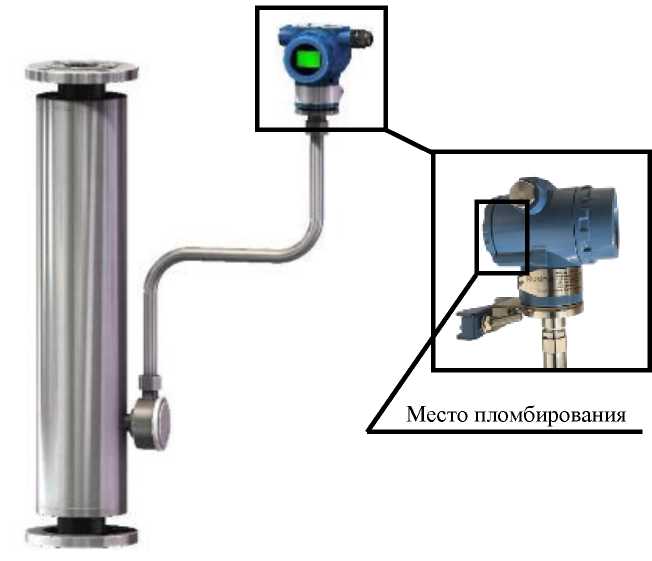

Рисунок 1 - Общий вид плотномеров, с указанием места пломбировки

Место нанесения

заводского номера

X Плотномер SPD-1OO

Напряжение: 20-46VDC

RUSlnC|r- “- 1П"'ПТ|

сертификаты:

Hangzhou Analyzer System Integration Ltd.

Диапозон измерений: 0.65-1.8 г см5

Выходной сигнал: 4-20 mA

Абс. погрешность: ±0.001 г.'см’

Дата: 2025.05                  L

Маркировка взрывозащиты: 1Ех db П С Тб Gb Позиция:

Рисунок 2 - Шильдик с указанием места нанесения заводского номера

Программное обеспечение

Программное обеспечение является метрологически значимым, записывается на заводе-изготовителе, и оно не может быть изменено потребителем. ПО защищено от преднамеренных изменений с помощью специальных средств защиты (механическое опломбирование).

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние программного обеспечения учтено при нормировании метрологических характеристик плотномеров.

Идентификационные данные для программного обеспечения приведены в таблице 1.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики плотномеров

Таблица 3 - Основные технические характеристики плотномеров

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность плотномеров

Сведения о методах измерений

приведены в разделе 2 «Принцип работы и характеристики» руководства по эксплуатации «Плотномер SPD-100».

Нормативные документы

Государственная поверочная схема для средств измерений плотности, утвержденная

Приказом Росстандарта от 01.11.2019 № 2603

Стандарт предприятия «Hangzhou Analyzer System Integration Ltd»
