Хроматографы жидкостные Agilent 1260 Infinity III
| Номер в ГРСИ РФ: | 98486-26 |
|---|---|
| Категория: | Хроматографы |
| Производитель / заявитель: | Фирма "Agilent Technologies Inc.", США |
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98486-26 | |||||||||
| Наименование | Хроматографы жидкостные | |||||||||
| Модель | Agilent 1260 Infinity III | |||||||||
| Приказы |
№902 от
13.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 8e91bc59-6742-bc09-33cb-dc72fcecd934 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Agilent Technologies Deutschland GmbH, ГЕРМАНИЯ, Hewlett-Packard-Strasse 8, 76337, Waldbronn
Поверка
| Методика поверки / информация о поверке |
ИМТ-МП-0076-2025 ГСИ. Хроматографы жидкостные Agilent 1260 Infinity III. Методика поверки.
(с 13.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98486-26: Описание типа
2026-98486-26.pdf
|
Скачать | 218.6 КБ | |
|
98486-26: Методика поверки
ИМТ-МП-0076-2025
2026-mp98486-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Хроматографы жидкостные Agilent 1260 Infinity III (далее - хроматографы) предназначены для измерений содержания компонентов в жидких пробах методом высокоэффективной жидкостной хроматографии.
Описание
Принцип действия хроматографов основан на разделении жидкой смеси веществ на хроматографической колонке методом высокоэффективной жидкостной хроматографии, с последующим детектированием компонентов анализируемой пробы при помощи детектора.
Хроматографы представляют собой стационарные модульные приборы, которые укомплектованы следующими блоками:
1) детекторы:
- спектрофотометрический детектор с диодной матрицей G7115A (далее - DAD). Принцип работы DAD основан на регистрации сигнала, проходящего от дейтериевой дуговой лампы через проточную кювету через щель на дифракционную решетку, и далее на матрицу фотодиодов;
- флуориметрический детектор G7121A (далее - FLD). Принцип работы FLD основан на измерении флуоресцентного излучения поглощенного света. В FLD свет от источника излучения УФ-света проходит через фильтр и фокусируется в проточной ячейке с прямоугольной или линейной конструкцией ввода возбуждающего света и вывода света эмиссии. Излучение проходит через фильтр и измеряется с помощью фотоприёмника;
2) многоколоночный термостат G7116A (далее - термостат) - предназначен для стабилизации условий разделения компонентов в жидкой смеси на хроматографических колонках. Может вмещать до 8 колонок;
3) универсальный градиентный насос G7111B (далее - насос) на четыре компонента подвижной фазы с встроенным дегазатором - предназначен для создания стабильного потока элюента, а также для возможности подачи элюента в градиентном режиме. Максимально допустимое рабочее давление 600 бар.
4) автосемплер G7129A (далее - автосемплер) - предназначен для автоматизированного ввода проб.
К настоящему типу средств измерений относятся хроматографы с серийным номером DEGEB02400, оснащённым DAD детектором, и серийным номером DEGAD00581, оснащённым FLD детектором.
Серийный номер, однозначно идентифицирующий каждый экземпляр хроматографа, нанесён на детектор хроматографа.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен методом типографской печати на идентификационную табличку, приклеенную на лицевую сторону в правом нижнем углу детектора.
Общий вид хроматографов представлен на рисунке 1.
Общий вид детекторов, а также место нанесения серийного номера представлено на рисунке 2.
Общий вид автосемплера, насоса и термостата представлен на рисунках 3 - 5.
Пример идентификационной таблички с указанием места нанесения серийного номера представлен на рисунке 6.
Нанесение знака поверки на хроматограф не предусмотрено.
Пломбирование хроматографа не предусмотрено. Конструкция обеспечивает ограничение доступа к частям хроматографа, несущим первичную измерительную информацию, и местам настройки (регулировки).

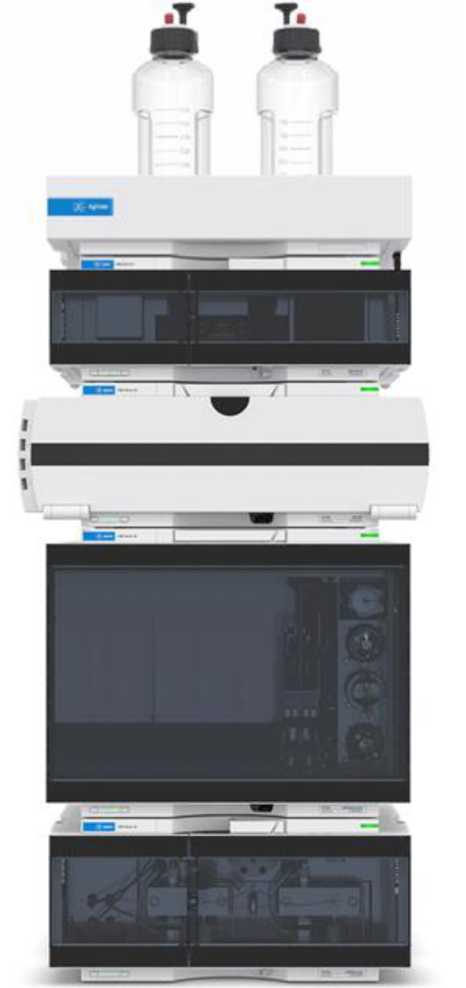

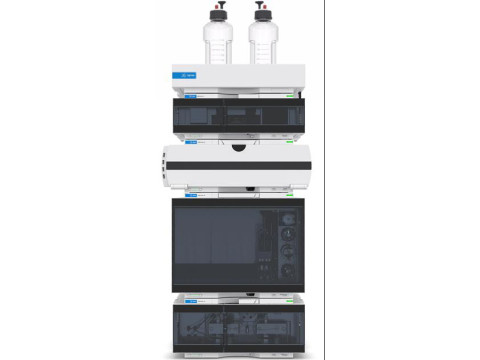

Рисунок 1 - Общий вид хроматографов жидкостных Agilent 1260 Infinity III

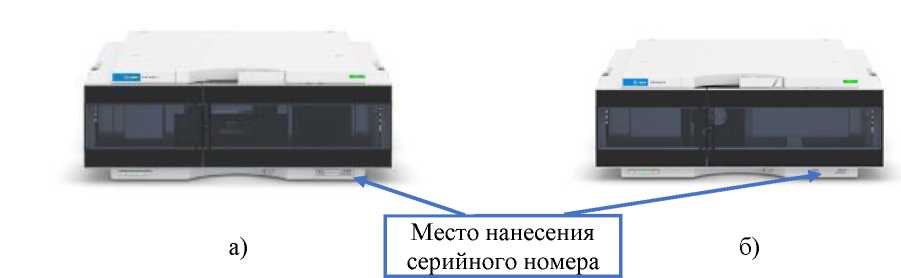

Рисунок 2 - Общий вид детекторов: а) DAD; б) FLD с указанием места нанесения серийного номера
Рисунок 3 - Общий вид автосемплера
Рисунок 4 - Общий вид насоса
Рисунок 5 - Общий вид термостата
Место нанесения серийного номера
Рисунок 6 - Идентификационная табличка с указанием места нанесения серийного номера
Программное обеспечение
Хроматографы оснащены автономным программным обеспечением (далее - ПО) OpenLab CDS, выполняющим следующие функции:
- управление прибором;
- настройка режимов работы прибора;
- получение хроматограмм;
- обработка и хранение результатов измерений;
- построение градуировочных графиков;
- проведение диагностических проверок хроматографа и отдельных его блоков.
ПО защищено от преднамеренных изменений с помощью функции авторизации пользователя.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений в соответствии с Р 50.2.077-2014 «Средний».
Идентификационные данные ПО приведены в таблице 1
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
OpenLab CDS |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.8 |
Технические характеристики
Таблица 2 - Метрологические характеристики_____
|
Наименование характеристики |
Значение |
|
Предел детектирования, г/см3, не более: - DAD по антрацену - FLD по антрацену |
3,0-10-9 2Д10-12 |
|
Предел допускаемого относительного среднего квадратического отклонения (СКО) результатов измерений для детекторов DAD, FLD (по площади пика, по времени удерживания), % |
10 |
|
Пределы допускаемого относительного изменения выходного сигнала (по площади пика) за 4 ч непрерывной работы, % - DAD - FLD |
±3,0 ±4,0 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Уровень флуктуационных шумов нулевого сигнала, не более: - DAD (1=254 нм), Б - FLD |
0,7 •Ю-5 Не нормируется |
|
Дрейф нулевого сигнала, не более: - DAD (1=254 нм), Б/ч - FLD |
0,9 •Ю-3 Не нормируется |
|
Диапазон рабочих длин волн, нм: - DAD - FLD монохроматор возбуждения эмиссионный монохроматор |
от 190 до 950 от 200 до 1200 от 200 до 1200 |
|
Параметры электрического питания: - потребляемая мощность, В^А, не более - частота переменного тока, Гц - напряжение переменного тока, В |
100 от 50 до 60 от 100 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более: - детекторы DAD, FLD - универсальный градиентный насос - автосемплер - многоколоночный термостат |
436х396х140 436х396х180 468x396x320 436x435x160 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более: - детектор DAD - детектор FLD - универсальный градиентный насос - автосемплер - многоколоночный термостат |
12 11,9 14,5 19 12,5 |
|
Рабочая температура многоколоночного термостата, °С |
от +5 до +85 |
|
Рабочая температура автосемплера, °С |
от +4 до +40 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более |
от +15 до +30 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
40000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Хроматограф жидкостный |
Agilent 1260 Infinity III |
1 |
|
Руководство по эксплуатации |
- |
1 |
Сведения о методах измерений
приведены в п. 5 «Эксплуатация хроматографа» документа «Хроматографы жидкостные Agilent 1260 Infinity III. Руководство по эксплуатации».
Применение средств измерений в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Техническая документация фирмы-изготовителя «Agilent Technologies Deutschland GmbH», Германия
