Фурье-спектрометры инфракрасные SPECTRION FT2
| Номер в ГРСИ РФ: | 98490-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Фирма "Shenzhen ION Engineering Technologies LTD.", Китай |
Фурье-спектрометры инфракрасные SPECTRION FT2 (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для измерений содержания органических и неорганических веществ в твердых, жидких и газообразных образцах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98490-26 | ||||||||||||||||||
| Действует | по 13.05.2031 | ||||||||||||||||||
| Наименование | Фурье-спектрометры инфракрасные | ||||||||||||||||||
| Модель | SPECTRION FT2 | ||||||||||||||||||
| Приказы |
№902 от
13.05.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1e89c1ed-f17a-512e-97b4-ac6aa17e192b | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
Фирма «Shenzhen ION Engineering Technologies LTD.», КИТАЙ, 309, East Block, International Commercial Building, No. 2069, Renmin South Road, Luohuqiao Community, Nanhu Street, Luohu District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
МП 93-251-2025 ГСИ. Фурье-спектрометры инфракрасные SPECTRION FT2. Методика поверки.
(с 13.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98490-26: Описание типа
2026-98490-26.pdf
|
Скачать | 136.4 КБ | |
|
98490-26: Методика поверки
МП 93-251-2025
2026-mp98490-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Фурье-спектрометры инфракрасные SPECTRION FT2 (далее - спектрометры) предназначены для измерений положения пиков пропускания и поглощения на шкале волновых чисел, а также для измерений содержания органических и неорганических веществ в твердых, жидких и газообразных образцах.
Описание
Принцип действия спектрометров основан на определении разности хода между интерферирующими лучами при перемещении зеркал в двухлучевом интерферометре. Для уменьшения влияния внешних воздействий интерферометр построен по схеме с зеркалами в виде световозвращателей. Регистрируемый световой поток на выходе интерферометра в зависимости от разности хода (интерферограмма) представляет Фурье-образ регистрируемого оптического спектра. Сам спектр (в шкале волновых чисел) получается после выполнения специальных математических расчётов (обратное преобразование Фурье) интерферограммы.
Движение зеркал в интерферометре осуществляется по линейному закону с помощью прецизионного механизма. Точное положение зеркала (разность хода в интерферометре) определяется с помощью референтного канала с диодным лазером. Нулевое значение разности хода (основной максимум интерферограммы) определяется расчётным путём.
Конструктивно спектрометры выполнены в виде настольных приборов, состоящих из источника ИК-излучения, интерферометра, отделения для анализируемых проб, детектора и управляющей электроники. Спектрометры функционируют под управлением программного обеспечения (далее - ПО) при помощи персонального компьютера, который предоставляется по требованию заказчика.
Корпус спектрометров изготавливают из пластика и металлических сплавов, окрашиваемых в цвета в соответствии с технической документацией производителя.
Каждый экземпляр спектрометров имеет серийный номер, расположенный на информационной табличке на задней панели спектрометров. Серийный номер имеет буквенно-цифровой формат и наносится типографским способом. Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид спектрометров представлен на рисунке 1. Место нанесения серийного номера на спектрометры представлено на рисунке 2.

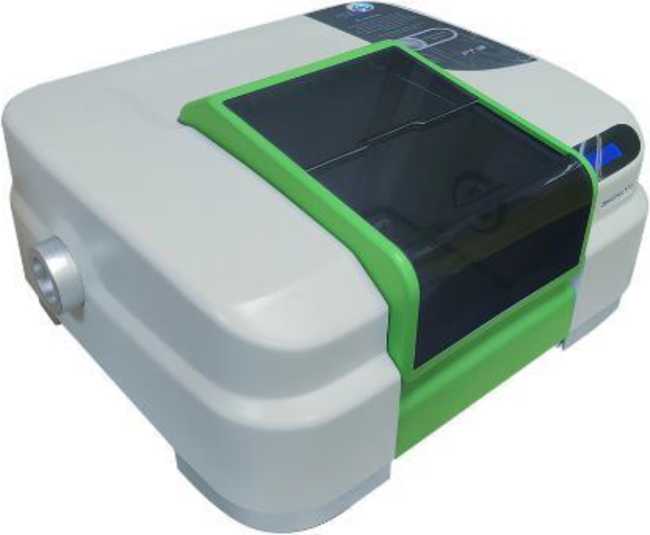

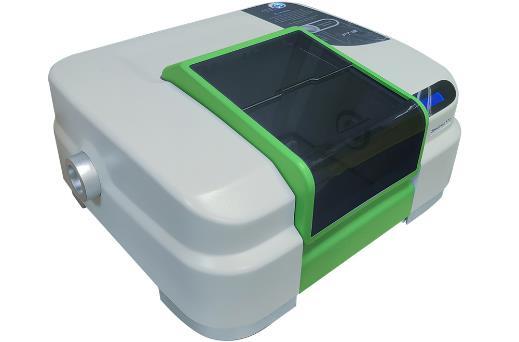

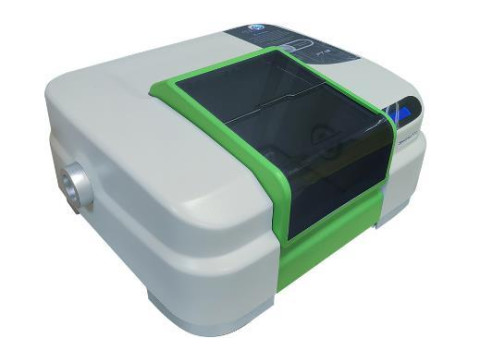

Рисунок 1 - Общий вид Фурье-спектрометров инфракрасных SPECTRION FT2
ВД Shenzhen ЮМ Engineering
1 ethnologies LTD
FT-IR Spectrometer
SPECTRION FT2
S/N: ZKRMFKK01
Date: 2025
Electric Power: 220V ± 22V. 40A, SOHz
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на Фурье-спектрометры инфракрасные SPECTRION FT2
Пломбирование спектрометров не предусмотрено. Конструкция спектрометров обеспечивает ограничение доступа к частям спектрометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрометры оснащены ПО, позволяющим проводить настройку и контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
IR Software |
|
Номер версии ПО (идентификационный номер ПО) |
6.X.Y.Z1) |
|
Цифровой идентификатор ПО |
- |
|
1) «Х», «Y», «Z» не относятся к метрологически значимой части ПО и могут принимать буквенные и числовые (целочисленные) значения от 0 до 99. | |
Влияние ПО на метрологические характеристики спектрометров учтено при нормировании характеристик.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений волновых чисел, см-1 |
от 4000 до 350 |
|
Пределы допускаемой абсолютной погрешности измерений _____ ____ -1 волновых чисел, см |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Спектральное разрешение, см-1, не более |
0,51) |
|
Диапазон показаний волновых чисел, см-1 |
от 7800 до 350 |
|
Отношение сигнал/шум2), не менее |
40000 : 1 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 50±1 |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
440 520 270 |
|
Масса, кг, не более |
25 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, %, не более |
от +15 до +25 80 |
|
1) Для линий поглощения воды в диапазоне от 1600 до 1500 см-1. 2) Оценка от пика до пика при разрешении 4 см-1. | |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Фурье-спектрометр инфракрасный |
SPECTRION FT2 |
1 шт. |
|
Персональный компьютер |
ПК |
1 шт.1) |
|
Программное обеспечение |
ПО |
1 шт. |
|
Фурье-спектрометры инфракрасные SPECTRION FT2. Руководство по эксплуатации |
РЭ |
1 экз. |
|
Методика поверки |
_ |
1 экз. |
|
1) По дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе II «Проведение измерений. Руководство по программному обеспечению» документа «Фурье-спектрометры инфракрасные SPECTRION FT2. Руководство по эксплуатации».
Применение спектрометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 29.12.2018 г. № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»
Техническая документация фирмы-изготовителя «Shenzhen ION Engineering
Technologies LTD.», Китай
