Расходомеры электромагнитные YYDG
| Номер в ГРСИ РФ: | 98495-26 |
|---|---|
| Категория: | Расходомеры |
| Производитель / заявитель: | Zhejiang Diyuan Instrument Co., Ltd, КИТАЙ |
Расходомеры электромагнитные YYDG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98495-26 | ||||||||||||
| Действует | по 13.05.2031 | ||||||||||||
| Наименование | Расходомеры электромагнитные | ||||||||||||
| Модель | YYDG | ||||||||||||
| Модификации |
условное обозначение YYDG X1_X2_X3_X4_X5_X6_X7, где: X1 - AF9 преобразователь + датчик X2 - Источник питания X3 - Номинальный калибр X4 - Материал облицовки X5 - Материал электрода X6 - Температура среды X7 - Тип конструкции (X обозначает длину разделительного кабеля) |
||||||||||||
| Приказы |
№902 от
13.05.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4d5f7d01-c563-402d-77db-1a1fdf1c1520 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Zhejiang Diyuan Instrument Co., Ltd, КИТАЙ, No.106 Chunhan road, Beiyuan Subdistrict, Yiwu, Zhejiang
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1799-208-2025 ГСИ. Расходомеры электромагнитные YYDG. Методика поверки.
(с 13.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98495-26: Описание типа
2026-98495-26.pdf
|
Скачать | 211.2 КБ | |
|
98495-26: Методика поверки
РТ-МП-1799-208-2025
2026-mp98495-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Расходомеры электромагнитные YYDG (далее - расходомеры) предназначены для измерений объемного расхода и объема электропроводящих жидкостей с проводимостью более 5 мкСм/см.
Описание
Принцип работы расходомеров основан на законе электромагнитной индукции: в электропроводящей жидкости, движущейся в магнитном поле, индуцируется электродвижущая сила (ЭДС) пропорциональная скорости потока жидкости, которой в свою очередь пропорционален объемный расход жидкости.
Расходомеры состоят из первичного преобразователя (далее - ПП) и вторичного преобразователя (далее - ВП) с жидкокристаллическим дисплеем, который обеспечивает индикацию результатов измерений, смонтированных в едином моноблоке (интегральное исполнение) или в раздельных корпусах (раздельное исполнение).
ПП представляет из себя участок трубопровода из немагнитного материала, покрытого внутри неэлектропроводящим материалом (футеровкой), помещенного между полюсами электромагнита, и двух электродов, помещенных в поток жидкости, в направлении перпендикулярном как направлению движения жидкости, так и направлению силовых линий магнитного поля.
ВП обеспечивает питание цепи возбуждения магнитного поля расходомера, а также обеспечивает прием и обработку сигнала от ПП и в зависимости от исполнения формирует аналоговый, импульсный и цифровые выходные сигналы, несущие информацию о измеренном расходе и/или объеме.
Расходомеры выпускаются в различных исполнениях, которые отличаются:
- материалом футеровки и электродов;
- типом присоединения к трубопроводу фланцевое, бесфланцевое («сэндвич») с линзовым уплотнением, муфтовое («молочная муфта»), резьбовое и кламповое.
Подробное описание представлено в структуре условного обозначения.

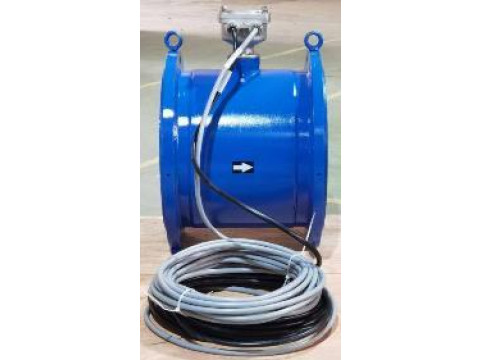

Общий вид расходомеров представлен на рисунке 1.
Знак утверждения типа и заводской номер в буквенно-цифровом формате, лазерной гравировкой наносятся на маркировочную табличку, закрепляемую на корпусе ВП при интегральном исполнении и на ВП и ПП при раздельном исполнении. Общий вид таблички указан на рисунке 2.
Нанесение знака поверки на расходомеры не предусмотрено.
Структура условного обозначения расходомеров электромагнитных YYDG
|
YYDG |
X1 _X2_X3_X4_X5_X6_X7 | |
|
X1 |
AF9 преобразователь + датчик | |
|
-P1 |
Преобразователь AF9 + фланцевый датчик DY1000 (опционный диаметр DN350 ~ DN500) | |
|
-P3 |
Преобразователь AF9 + фланцевый датчик DY3000 (опционный диаметр DN8 ~ DN300) | |
|
X2 |
Источник питания | |
|
-A |
Переменный ток (85V.AC~265V.AC) | |
|
-D |
Постоянный ток (24VDC) | |
|
X3 |
Номинальный калибр | |
|
8 |
DN8 | |
|
1 |
1 | |
|
500 |
DN500 | |
|
X4 |
Материал облицовки | |
|
X |
Неопрен (опционный диаметр DN50~DN500, -5°С~+65°С) | |
|
F |
PTFE (опционный диаметр DN32~DN500, -35°С~+120°С) | |
|
P |
PFA/F46 (опционный диаметр DN8~DN500, -35С~+140С) | |
|
X5 |
Материал электрода | |
|
0 |
316L | |
|
2 |
Hc | |
|
3 |
Hb | |
|
4 |
Ti | |
|
5 |
Та | |
|
6 |
Pt | |
|
7 |
Карбид вольфрама | |
|
9 |
Другие | |
|
X6 |
Температура среды | |
|
L |
0 С < t < 100 С | |
|
H |
-35 С < t < 0 С, 100 С < t < 140 С | |
|
X7 |
Тип конструкции (X обозначает длину разделительного кабеля) | |
|
Z |
Цельный тип | |
а) первичные преобразователи раздельного исполнения расходомеров
б) вторичные преобразователи раздельного исполнения расходомеров
в) интегральное исполнение расходомеров

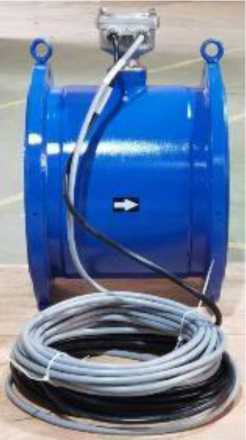

Рисунок 1 - Общий вид Расходомеров электромагнитных YYDG
Место нанесения знака утверждения типа Место нанесения заводского номера
Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. Метрологически значимая часть ПО обеспечивает обработку измерительной информации расходомеров, осуществляет расчет объемного расхода и объема жидкостей. Метрологически незначимая часть ПО обеспечивает отображение измерительной информации на жидкокристаллическом дисплее, настройку и диагностику аппаратной части расходомеров, преобразование измеренных значений в нормированный частотно-импульсный, цифровой или аналоговый сигналы.
Нормирование метрологических характеристик расходомеров проведено с учетом того, что ПО является неотъемлемой частью расходомеров.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
AF9-VXXXXXXXX |
|
«X» может принимать значение от 0 до 9 и не относится к метрологически значимой части ПО | |
Технические характеристики
Таблица 2 - Метрологические характеристики.
|
Наименование показателя/параметра |
Значение параметра |
|
Диапазон измерений объемного расхода, м3/ч |
от 0,07 до 8450 |
|
Пределы допускаемой относительной погрешности при измерении объемного расхода и объема жидкости в потоке 6, % |
±0,51) |
|
1) при скорости потока, v, от 0,4 до 12,0, м/с. v - скорость потока, м/с, рассчитывается по формуле v = Q/ (0,0009^(DN)2) где Q - текущий объемный расход, м3/ч; DN - номинальный диаметр, мм; п = 3,14. |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальный диаметр, DN |
от 8 до 500 |
|
Выходные сигналы: аналоговый, мА импульсный, при частоте тока, Гц цифровой |
от 4 до 20 до 10000 RS-485 (Modbus), HART, |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В |
от 85 до 265 50 от 18 до 30 |
|
Потребляемая мощность, не более: -переменного тока, ВА -постоянного, Вт |
30 12 |
|
Максимальное давление измеряемой среды, МПа1) |
40 |
|
Маркировка взрывозащиты |
1Ex db eb ia IIC T6.. ,T4 Gb X |
|
Степень защиты, обеспечиваемая оболочкой, по ГОСТ 14254-2015: - ВП - ПП |
IP67 IP68 |
|
Условия эксплуатации: - Температура измеряемой среды, °С - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более |
от -35 до +140 от -40 до +60 от 84 до 106,7 95 |
|
1) Указано максимальное значение возможного исполнения расходомера. Конкретное значение для каждого расходомера указывается на маркировочной табличке. | |
аблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет |
10 |
|
Срок средней наработки на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и паспорт типографским способом, на маркировочную табличку лазерной гравировкой.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Расходомер электромагнитный |
YYDG |
1 шт. |
|
Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе II. «Инструкции по эксплуатации» в руководстве по эксплуатации на Расходомеры электромагнитные YYDG.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Техническая документация Zhejiang Diyuan Instrument Co., Ltd, Китай
