Автотопливозаправщик
| Номер в ГРСИ РФ: | 98503-26 |
|---|---|
| Производитель / заявитель: | ООО "НПО "АВТОМАШ", г.Балашиха |
|
98503-26: Описание типа
2026-98503-26.pdf
|
Скачать | 104 КБ |
Автотопливозаправщик (далее - АТЗ) предназначен для измерений объема и кратковременного хранения нефти и нефтепродуктов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98503-26 | ||||||
| Наименование | Автотопливозаправщик | ||||||
| Приказы |
№917 от
14.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 53716b6d-4571-75a8-8204-4201095e65f4 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «НПП «АВТОМАШ», РОССИЯ, 143912, Московская область, г. Балашиха, СТ Стройка, д. 8
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 14.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98503-26: Описание типа
2026-98503-26.pdf
|
Скачать | 104 КБ |
Описание типа
Назначение
Автотопливозаправщик (далее - АТЗ) предназначен для измерений объема и кратковременного хранения нефти и нефтепродуктов.
Описание
Принцип действия АТЗ основан на заполнении его жидкостью до указателя уровня налива, соответствующего определенному объему жидкости. Слив жидкости производится самотеком или через насос.
АТЗ состоит из стальной сварной цистерны постоянного сечения, установленной на шасси. Для гашения гидравлических ударов во время движения, внутри цистерны установлены волнорезы. Цистерна состоит из двух герметичных секций. Каждая секция является транспортной мерой полной вместимости (далее - ТМ). Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и включает в себя:
- горловину с указателем уровня налива;
- съемную крышку горловины с заливным люком и дыхательным клапаном;
- клапан донный;
- кран шаровой;
- рукава напорно-всасывающие.
На боковых сторонах и сзади АТЗ имеет знаки ограничения максимальной скорости, надписи и знаки с информационными табличками для обозначения транспортного средства, перевозящего определенный груз. Заводской номер нанесен на маркировочную табличку в виде буквенно-цифрового обозначения ударным методом.
К данному типу относится АТЗ с заводским номером X897857M9H0FC0003.
О бщий вид АТЗ и место нанесения заводского номера представлены на рисунке 1.
Нанесение знака поверки и знака утверждения типа на средство измерений не предусмотрено. Пломбирование автотопливозаправщика для защиты от несанкционированного доступа не предусмотрено.
Место нанесения заводского номе-

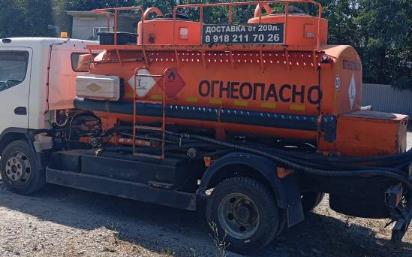

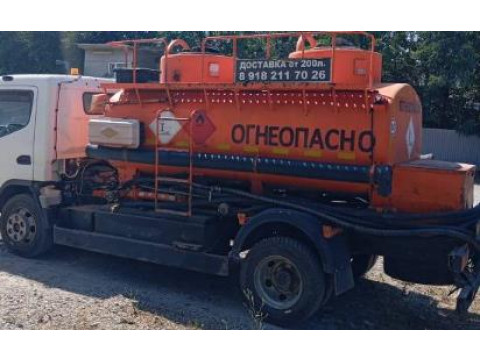

Рисунок 1 - Общий вид автотопливозаправщика и место нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, дм3 |
4900 |
|
Действительная вместимость 1 -й секции, дм3 |
2770 |
|
Действительная вместимость 2-й секции, дм3 |
2130 |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью ТМ, %, не более |
±2,5 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Длина, мм |
5000 |
|
Высота, мм |
2700 |
|
Ширина, мм |
2500 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +50 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации печатным способом.
Комплектность
аблица 3 - Комплектность средства измерений
|
Комплектующие |
Обозначение |
Количество |
|
Автотопливозаправщик |
1 шт. | |
|
Запасные части, инструменты и принадлежности |
1 шт. | |
|
Руководство по эксплуатации |
1 экз. |
Сведения о методах измерений
приведены в разделе 7 руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта № 2356 от 26.09.2022 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости».
