Расходомеры термально-массовые SMT-FTM

Назначение

Расходомеры термально-массовые SMT-FTM (далее по тексту - расходомеры) предназначены для измерения объемного расхода газа, приведенного к стандартным условиям согласно ГОСТ 34770-2021.

Описание

Принцип действия расходомеров основан на поддержании постоянной разности температур между двумя термопреобразователями температуры. Расходомеры состоят из первичного преобразователя, в состав которого входит сенсор, и электронно-вычислительный блок (далее - ЭВБ). Сенсор расходомера состоит из двух термопреобразователей сопротивления (Pt1000) расположенных внутри защитных гильз. Маломощный нагреватель создает разность температур между двумя термопреобразователями путем нагрева одного из них на температуру выше температуры процесса. Разность температур прямо пропорциональна массовому расходу газа. ЭВБ по полученным данным о температурах термопреобразователей вычисляет объемный расход газа, приведенный к стандартным условиям, с учетом физических свойств газа, которые вносятся в качестве постоянных коэффициентов в ЭВБ.

Расходомеры имеют погружную конструкцию, в которой сенсоры монтируются на штанге, вводимой непосредственно в трубопровод круглого сечения через отверстие в его стенке на глубину равной половине сечения трубы или представляют собой участок трубопровода. ЭВБ может быть оснащен встроенным дисплеем и оптическими кнопками управления.

ЭВБ обеспечивает выполнение следующих функций:

- обработка сигналов, поступающих с первичных преобразователей;

- измерение и расчет объемного расхода газа, приведенного к стандартным условиям;

- ведение циклических архивов;

- обработка, отображение и хранение измерительной информации и настроечных параметров;

- передача измерительной информации по интерфейсам связи;

- защита от преднамеренных и непреднамеренных изменений и несанкционированного доступа.

, - SMARTA о ъ ™        ™

Логотип                   наносится на дисплей на передней части расходомера.

Серийный номер, идентифицирующий каждый экземпляр средства измерений, в виде арабских цифр наносится на маркировочную табличку, расположенную на корпусе ЭВБ методом гравировки. Пломбирование расходомеров не предусмотрено. Нанесение знака поверки на расходомеры не предусмотрено. Общий вид расходомеров представлен на рисунке 1.

Типовое обозначение модификации расходомеров выглядит следующим образом SMT-1-2-3-4-5-6-7, где

1 - FTM100 - исполнение прибора

2 - Диаметр трубопровода для установки: (10-300)

3 - Исполнение

- C: С участком трубопровода

- R: Погружной

4 - Материал:

- 304: Нержавеющая сталь SS304

- 316: Нержавеющая сталь SS316

5 - Тип выходного сигнала:

- цифровой (возможные значения: HART, RS485)

- аналоговый (возможные значения: 4-20 мА)

6 - Электрическое питание:

- AC: Переменный ток напряжением 85-250В

- DC: постояный ток напряжением 24-36 В

7 - Способ монтажа:

- PN: Фланцевый PN10/PN16/PN25/PN40 (DIN)

- A Фланцевый A15:150#, A30:300# (ANSI)

- J: Фланцевый 10K/20K/30K/40K (JIS)

- C: Кламповый (DN10-100мм)

- T: Резьбовой (DN10-100мм)

- I: Погружная версия (DN32-300mm)

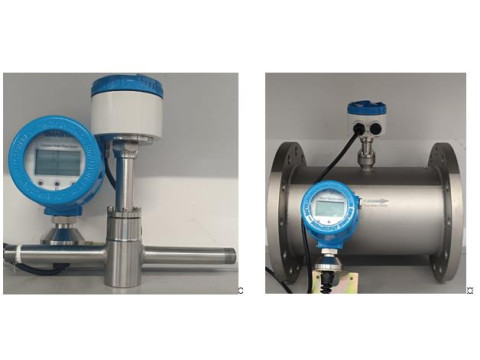

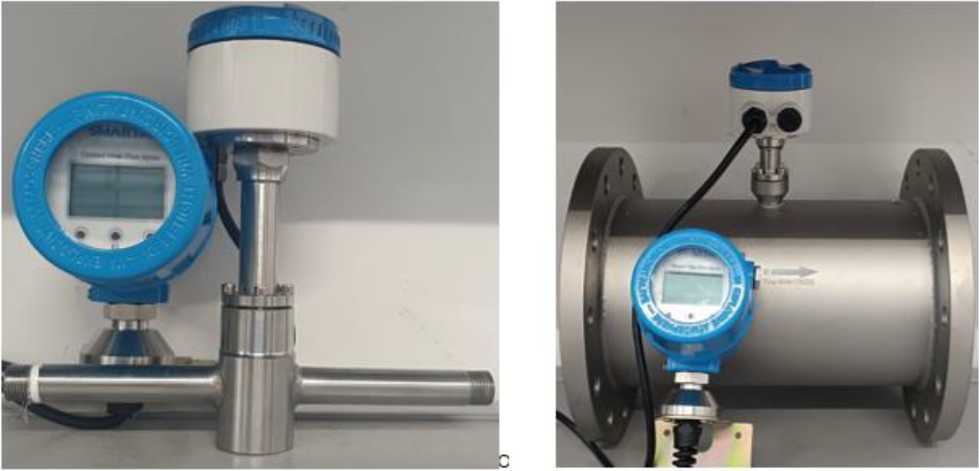

Рисунок 1 - Общий вид расходомеров

Место нанесения серийного номера

Место нанесения знака утверждения типа

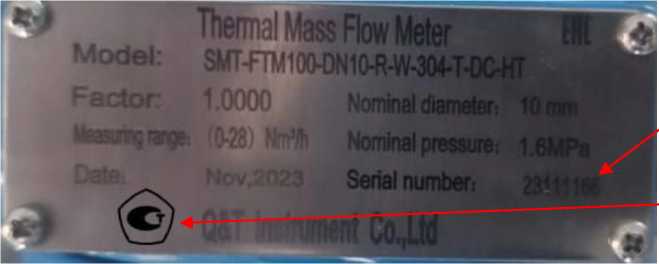

Рисунок 2 - Места нанесения серийного номера и знака утверждения типа

Программное обеспечение

Программное обеспечение (далее - ПО) разделено на метрологически значимую часть и метрологически незначимую часть. ПО расходомеров предназначено для выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, защиты от несанкционированного доступа к работе и данным расходомера.

Защита программного обеспечения от непреднамеренных и преднамеренных изменений метрологически значимой части осуществляется разграничением прав доступа групп пользователей с помощью системы паролей.

Уровень защиты ПО расходомеров от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.

Метрологические характеристики расходомеров нормированы с учетом влияния ПО.

Идентификационные данные программного обеспечения представлены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 -Технические характеристики

Таблица 4 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку расходомеров.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в пункте 1 «введение» Руководства по эксплуатации.

Нормативные документы

Приказ Росстандарта от 11 мая 2022 г. № 1133 «Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа»;

Стандарт предприятия Q&T INSTRUMENT CO., LTD. Расходомеры термальномассовые SMT-FTM.
