Счетчики воды крыльчатые одноструйные СВКО
| Номер в ГРСИ РФ: | 98511-26 |
|---|---|
| Производитель / заявитель: | ООО "Сфера экономных технологий", г.Омск |
Счетчики воды крыльчатые одноструйные СВКО (далее - счетчики), предназначены для измерения объема питьевой холодной и горячей воды (по СанПиН 1.2.3685-21) и сетевой воды.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98511-26 | |||||||||||||||
| Действует | по 14.05.2031 | |||||||||||||||
| Наименование | Счетчики воды крыльчатые одноструйные | |||||||||||||||
| Модель | СВКО | |||||||||||||||
| Модификации |
СВКО-ХХ1-Х2-ХХ.3-Х.4-ХХ.5-Х6, где: ХХ1 - диаметр условного прохода Х2 - метрологический класс при горизонтальной установке ХХ.3 - монтажная длина Х.4 - обозначение применения ХХ.5 - исполнение счетчика Х6 - степень защиты На испытания представлены: СВКО-15С.МД.8 СВКО-15С.ИМ СВКО-15С.СМ СВКО-20В.Х.МД |
|||||||||||||||
| Приказы |
№917 от
14.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 62fba60d-ab8a-8b12-1374-7f5970ca36b7 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «СЭТ», РОССИЯ, 644021, Омская обл., г. Омск, ул. 7-я Линия, д. 132
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0411-2025 ГСИ. Счетчики воды крыльчатые одноструйные СВКО. Методика поверки
(с 14.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98511-26: Описание типа
2026-98511-26.pdf
|
Скачать | 142.2 КБ | |
|
98511-26: Методика поверки
МП 5.7-0411-2025
2026-mp98511-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Счетчики воды крыльчатые одноструйные СВКО (далее - счетчики), предназначены для измерения объема питьевой холодной и горячей воды (по СанПиН 1.2.3685-21) и сетевой воды.
Описание
Принцип работы счетчика состоит в измерении числа оборотов крыльчатки, вращающейся под действием потока протекающей воды. Количество оборотов крыльчатки пропорционально объему воды, протекающей через счетчик.
Поток воды попадает в корпус счетчика через фильтр во входной патрубок, далее поступает в измерительную камеру, внутри которой на твердых опорах вращается крыльчатка. Вода, пройдя измерительную камеру, поступает в выходной патрубок счетчика. Счетный механизм, имеющий масштабирующий механический редуктор, обеспечивает перевод числа оборотов крыльчатки в объем воды, прошедшей через счетчик. Индикаторное устройство счетного механизма имеет ролики и стрелочные указатели для регистрации объема. Показания объема воды считывается с индикаторного устройства счетного механизма.
Счетчики состоят из корпуса с фильтром, измерительной камеры, в которой установлена крыльчатка, счетного механизма и индикатора.
Счетчики выпускаются в различных модификациях, которые отличаются диаметрами условного прохода, метрологическими классами, вариантами исполнения, габаритными размерами, наличием или отсутствием интерфейса связи.
Счетчики могут оснащаться устройствами дистанционной передачи показаний о суммарном объеме воды, пройденном через счетчик и (или) устройствами, формирующими сигнал пропорционально прошедшему объему воды через счетчики.
Структура условного обозначения представлена в таблице 1.
Счетчик СВКО -
|
XX |
X |
XX. |
X. |
XX. |
X |
|
1 |
2 |
3 |
4 |
5 |
6 |
Таблица 1- Структура условного обозначения
|
№ поля |
Описание поля |
Код поля |
Расшифровка |
|
1 |
Диаметр условного прохода |
15 |
Диаметр условного прохода 15 мм |
|
20 |
Диаметр условного прохода 20 мм | ||
|
2 |
Метрологический класс при горизонтальной установке |
Класс В по ГОСТ Р 50193.1-92 | |
|
С |
Класс С по ГОСТ Р 50193.1-92 | ||
|
3 |
Монтажная длина |
Для ДУ15 -110 мм, ДУ20 - 130 мм | |
|
80 |
Для ДУ15 - 80 мм | ||
|
4 |
Обозначение применения |
Для холодной и горячей воды | |
|
Х |
Для холодной воды | ||
|
Г |
Для горячей воды | ||
|
5 |
Исполнение счетчика |
Обычная стрелка | |
|
СМ |
Стрелка с магнитом | ||
|
МД |
Модулярный диск | ||
|
ИМ |
Импульсный механический выход типа сухой контакт | ||
|
6 |
Степень защиты |
Исполнение по степени защиты IP54 | |
|
8 |
Исполнение по степени защиты IP68 |
Счетчики могут передавать измеренный объем воды по проводным интерфейсам и использоваться в системах автоматизированного сбора, контроля и учета энергоресурсов (АСКУЭР) в различных отраслях народного хозяйства, в том числе и в ЖКХ.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится на лицевую часть отсчетного устройства методом гравировки или печати. Общий вид счетчиков с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 1.
Пломбировка счетчиков не предусмотрена.
Места нанесения знака поверки представлены на рисунке 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа

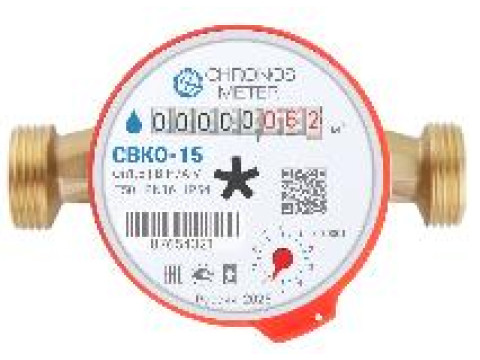

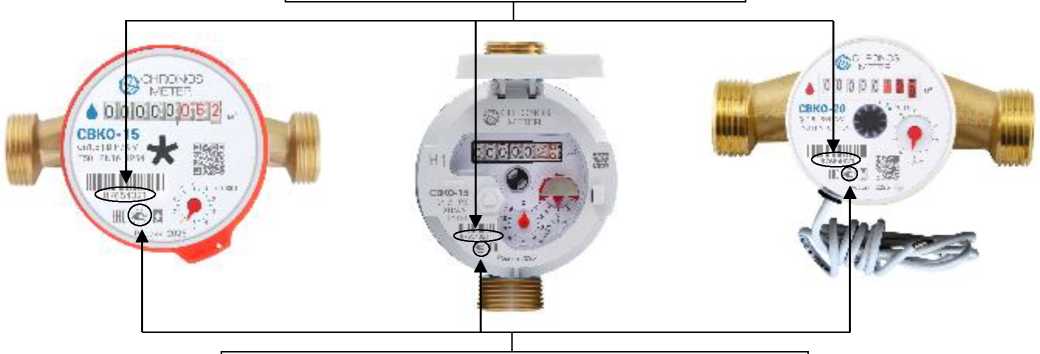

Р и с у н о к 1 - Общий вид счетчиков с указанием места нанесения заводского номера и знака утверждения типа
Место нанесения знака поверки

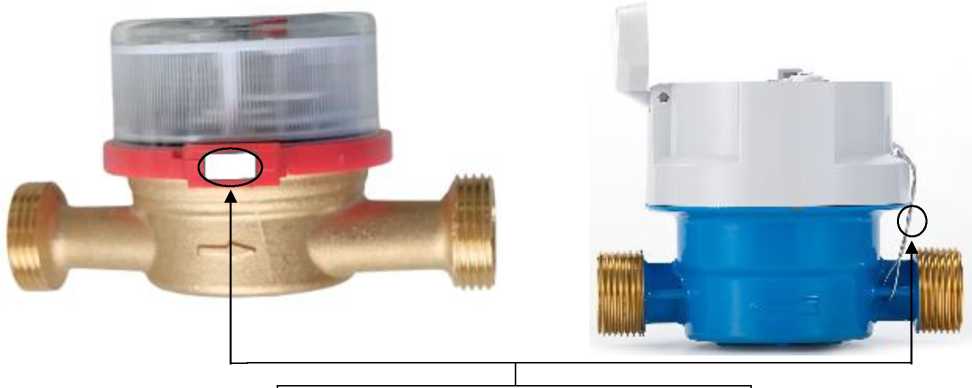

Рисунок 2 - Места нанесения знака поверки
Технические характеристики
Т а б л и ц а 3 - Метрологические характеристики
|
Наименование характеристики |
Значение для модификации с диаметром условного прохода Ду | |||||||
|
15 мм |
20 мм | |||||||
|
Метрологический класс по ГОСТ Р 50193.1-92 (ИСО 4064/1-77) при горизонтальной установке (при вертикальной установке): |
В (А) |
С (В) |
В (А) |
С (В) | ||||
|
Способ монтажа на трубопроводе* |
V |
H |
V |
H |
V |
H |
V |
H |
|
Расход воды, м3/ч: - минимальный Q min: - переходный Qt: - номинальный Qn - максимальный Qmax |
0,06 0,15 1,50 3,00 |
0,03 0,12 1,50 3,00 |
0,03 0,12 1,50 3,00 |
0,01 5 0,02 3 1,50 3,00 |
0,10 0,25 2,50 5,00 |
0,05 0,20 2,50 5,00 |
0,05 0,20 2,50 5,00 |
0,02 5 0,03 8 2,50 5,00 |
|
Порог чувствительности, м3/ч, не более: |
0,03 0 |
0,01 5 |
0,01 5 |
0,00 7 |
0,05 0 |
0,02 5 |
0,02 5 |
0,01 2 |
|
Пределы допускаемой относительной погрешности измерений объема, %, в диапазоне расходов: - в диапазоне Qmin < Q < Qt - в диапазоне Qt < Q < Qmax при температуре воды < 95 °С |
± 5,0 ± 2,0 | |||||||
П р и м е ч а н и е - V - счетчик монтируется на трубопровод вертикально;
H - счетчик монтируется на трубопровод горизонтально.
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение для модификации с диаметром условного прохода Ду | |
|
15 мм |
20 мм | |
|
Максимальное рабочее давление, МПа |
1,6 | |
|
Потеря давления при максимальном расходе (Q max), МПа, не более |
0,1 | |
|
Рабочее положение |
Горизонтальное и вертикальное | |
|
Диапазон рабочих температур воды, °С: - для счетчиков холодной воды - для счетчиков горячей воды и универсальных |
от +5 до +50 от +5 до +95 | |
|
Цена деления, м3, не более |
0,0001 | |
|
Емкость счетного механизма, м3 |
99999,9999 | |
|
Вес импульса выходного устройства, м3/имп. |
0,001; 0,01; 0,1 | |
|
Степень защиты по ГОСТ 14254-2015 от попадания внутрь твердых тел и воды, обеспечиваемая оболочкой (корпусом): - для счетчиков СВКО-ххххх.х.хх - для счетчиков СВКО-ххххх.х.хх.8 |
IP54 IP68 | |
|
Габаритные размеры, мм, не более: - длина - высота - ширина |
165 103 83 |
190 103 83 |
|
Масса, кг, не более |
0,66 |
0,78 |
|
Условия эксплуатации: - температура воздуха, °С - относительная влажность, при температуре +35 °С, %, не более |
от +5 до +50 80 | |
* - для счетчиков модификации СВКО-ххххх.х.ИМ.х, вес импульса зависит от варианта исполнения.
Т а б л и ц а 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
12 |
Знак утверждения типа
наносится на лицевую часть отсчетного устройства методом гравировки или печати и на паспорт типографским способом.
Комплектность
Т а б л и ц а 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик воды крыльчатый одноструйный |
СВКО |
1 шт. |
|
Паспорт |
СЭТ.407262.232 ПС |
1 экз. |
|
Монтажный комплект*: |
_ | |
|
- гайка |
2 | |
|
- штуцер |
2 | |
|
- прокладка |
2 | |
|
- обратный клапан |
1 | |
|
* - по дополнительному договору |
Сведения о методах измерений
приведены в разделе 7 «Устройство и принцип работы» документа СЭТ.407262.232 ПС.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
СЭТ.407262.149 ТУ «Счетчики воды крыльчатые одноструйные «СВКО». Технические условия».
