Преобразователи давления ROSSMA IIOT-AMS P-Meter
| Номер в ГРСИ РФ: | 98512-26 |
|---|---|
| Производитель / заявитель: | ООО "Разработка Оборудования Систем Связи Метрологии и Автоматизации" (ООО "РОССМА"), г. Пермь |
Преобразователи давления ROSSMA IIOT-AMS P-Meter (далее - преобразователи) предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, обеспечивающие с заранее заданной частотой опроса, преобразование избыточного давления, получаемого тензометрическим измерительным блоком, в дискретный код (цифровой сигнал) посредством аналого-цифрового преобразователя, с последующей передачей сигналов в виде зашифрованных пакетов по беспроводной сети.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98512-26 | ||||||||||||
| Действует | по 14.05.2031 | ||||||||||||
| Наименование | Преобразователи давления | ||||||||||||
| Модель | ROSSMA IIOT-AMS P-Meter | ||||||||||||
| Модификации |
ROSSMA IIOT-AMS P-Meter EX (ЕР) ROSSMA IIOT-AMS P-Meter EX (ВР) На испытания представлены: ROSSMA IIOT-AMS P-Meter (ВР) ROSSMA IIOT-AMS P-Meter (ЕР) |
||||||||||||
| Приказы |
№917 от
14.05.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 649c4090-989b-5bb1-a275-4e53b3910d12 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «РОССМА», РОССИЯ, 614064, Пермский край, г. о. Пермский, г. Пермь, ул. Чкалова, д. 9И
Поверка
| Методика поверки / информация о поверке |
МП-1101-2025 ГСИ. Преобразователи давления ROSSMA IIOT-AMS P-Meter. Методика поверки
(с 14.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98512-26: Описание типа
2026-98512-26.pdf
|
Скачать | 201.2 КБ | |
|
98512-26: Методика поверки
МП-1101-2025
2026-mp98512-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Преобразователи давления ROSSMA IIOT-AMS P-Meter (далее - преобразователи) предназначены для работы в системах автоматического контроля, регулирования и управления технологическими процессами, обеспечивающие с заранее заданной частотой опроса, преобразование избыточного давления, получаемого тензометрическим измерительным блоком, в дискретный код (цифровой сигнал) посредством аналого-цифрового преобразователя, с последующей передачей сигналов в виде зашифрованных пакетов по беспроводной сети.
Описание
Конструктивно преобразователи состоят из цилиндрического корпуса со встроенным или внешним источником питания, тензометрическим измерительным блоком и антенной для беспроводной связи. Внутри корпуса размещена печатная плата с микропроцессором, которая обрабатывает данные и шифрует их перед отправкой. На печатной плате преобразователя расположены разъем для питания и разъем для подключения модуля связи, геркон, кнопка перезагрузки устройства (reset), кнопка измерения (sample) и индикатор передачи или получения данных по беспроводной сети. Между основанием корпуса и крышкой установлен уплотнитель. Основание корпуса и крышка соединяются при помощи резьбового соединения.
Преобразователи измеряют избыточное давление с помощью тензометрического измерительного блока, который преобразует механические деформации в электрический сигнал. Сигнал обрабатывается аналого-цифровым преобразователем (АЦП) и превращается в цифровой код. Данные передаются в системы управления по беспроводной сети.
Устройство поддерживает режим работы по таймеру или ручное управление. При перезагрузке или сбое все настройки преобразователя сохраняются.
Преобразователи изготавливаются в двух взрывозащищенных исполнениях:
1) ROSSMA IIOT-AMS P-Meter EX (ЕР) - питание от батарейки;
2) ROSSMA IIOT-AMS P-Meter EX (ВР) - внешнее питание.
Общий вид преобразователей изображен на рисунке 1.
Место нанесения заводских номеров и маркировки взрывозащиты на маркировочной табличке указано на рисунке 2.
Заводские номера в виде цифрового обозначения наносятся лазерным методом на маркировочную таблицу из нержавеющей стали, которая крепится на корпус преобразователей.
Нанесение знака поверки на корпус преобразователей не предусмотрено. При положительных результатах поверки наносится на свидетельство о поверке в соответствии с действующим законодательством.
Опломбирование преобразователей не предусмотрено.
Место нанесения
Место нанесения маркировочной таблички

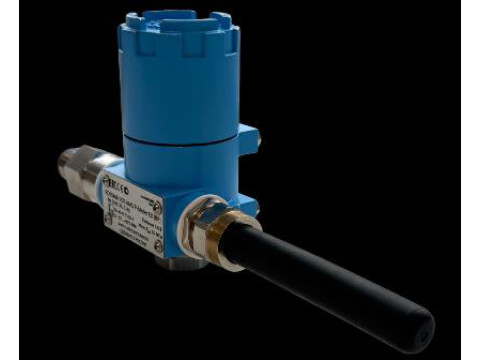

Рисунок 1 - Общий вид преобразователей давления ROSSMA IIOT-AMS P-Meter
заводского номера
утверждения типа
Место нанесения маркировки взрывозащиты
Место нанесения знака

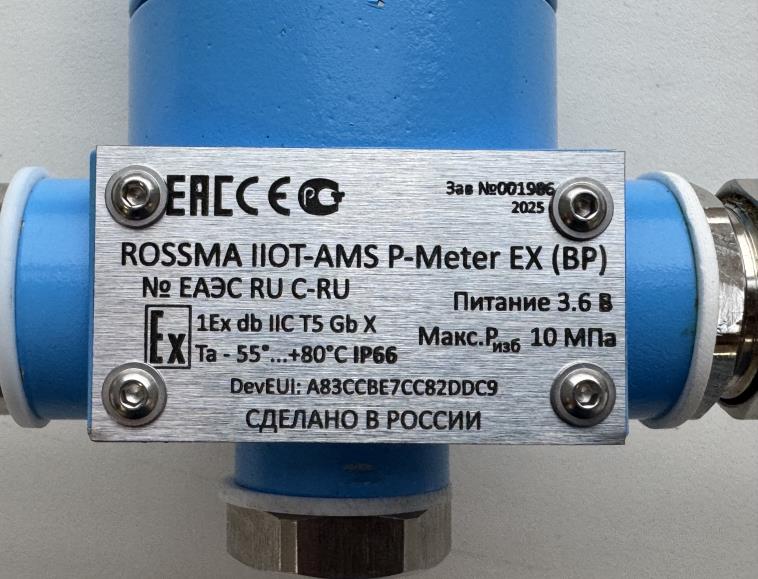

Рисунок 2 - Общий вид маркировочной таблички преобразователей с указанием мест нанесения маркировки взрывозащиты, заводского номера и места нанесения знака утверждения типа
Программное обеспечение
Микропрограммное обеспечение (далее - ПО) преобразователя давления включает в себя метрологически значимую часть ПО и защищено от чтения и изменения аппаратно функцией «электронное опечатывание». Метрологически значимая часть ПО неотделима от микропограммного обеспечения устройства, не допускает несанкционированного влияния на измеряемую информацию. Хранение результатов измерения в устройстве не предусмотрено.
Таблица 1 - Идентификационные данные микропрограммного обеспечения преобразователей
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
LR-TENZO-V20-ExtRM |
|
Номер версии (идентификационный номер) ПО, не ниже |
2.0 |
Защита МПО и полученных данных от непреднамеренных и преднамеренных изменений соответствуют уровню «высокий» в соответствии с разделом 4 (п. 4.5) рекомендации по метрологии Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления1), МПа |
от 0 до 3,5 от 0 до 7 от 0 до 10 от 0 до 20 от 0 до 35 от 0 до 70 |
|
Пределы основной допускаемой приведенной к верхнему пределу измерений погрешности измерений давления, % |
±0,2 |
|
Пределы допускаемой приведенной к верхнему пределу измерений дополнительной погрешности, вызванной изменением температуры (от +15 до +25°С) окружающего воздуха на каждые 10 °С, % |
±0,2 |
|
1) Фактическое значение приведено в паспорте на преобразователь | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Способы передачи данных по беспроводному каналу связи |
LoRaWAN NB-IoT |
|
Напряжение питания с автономным питанием и питанием от внешнего источника питания постоянного тока, В |
от 3,3 до 3,6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
260х130х70 |
|
Масса, кг, не более |
1,5 |
|
Маркировка взрывозащиты: - для автономного исполнения - для кабельного исполнения |
1Ex db IIC T5 Gb X PB Ex db I Mb X |
|
Степень защиты по ГОСТ 14254-2015 |
IP66 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более (при температуре +35°С) - атмосферное давление, кПа |
от -55 до +80 98 от 84,0 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
180000 |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится лазерным методом на маркировочную таблицу из нержавеющей стали, которая крепится на корпус преобразователей, и на паспорт типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь давления |
ROSSMA IIOT-AMS P-Meter1) |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
|
Комплект монтажных деталей (по заказу) |
_ |
1 шт. |
|
1) обозначение в соответствии с заказом | ||
Сведения о методах измерений
приведены в разделе 1 «Описание и принцип работы» руководства по эксплуатации «Преобразователи давления ROSSMA IIOT-AMS P-Meter. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
ТУ 265152-002-83301259-2024 «Преобразователи давления ROSSMA IIOT-AMS P-Meter. Технические условия».
