Уровнемеры ультразвуковые Prosonic T FMU30
| Номер в ГРСИ РФ: | 98522-26 |
|---|---|
| Категория: | Уровнемеры |
| Производитель / заявитель: | Фирма "Endress+Hauser GmbH + Co. KG", Германия |
Уровнемеры ультразвуковые Prosonic T FMU30 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98522-26 | ||||||||||||||||||||||||||||||||||||||||||
| Наименование | Уровнемеры ультразвуковые | ||||||||||||||||||||||||||||||||||||||||||
| Модель | Prosonic T FMU30 | ||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№933 от
15.05.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Единичное | ||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 1f3ad773-46ac-03a1-c276-7c3b1de962cd | ||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
Endress+Hauser India Automation Instrumentation Pvt. Ltd., ИНДИЯ, M-192. MIDC. Waluj, Aurangabad – 431136
Поверка
| Методика поверки / информация о поверке |
МП-1065-2025 ГСИ. Уровнемеры ультразвуковые Prosonic T FMU30. Методика поверки.
(с 15.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98522-26: Описание типа
2026-98522-26.pdf
|
Скачать | 91.9 КБ | |
|
98522-26: Методика поверки
МП-1065-2025
2026-mp98522-26.pdf
|
Скачать | 893.6 КБ |
Описание типа
Назначение
Уровнемеры ультразвуковые Prosonic T FMU30 (далее - уровнемеры) предназначены для измерений уровня жидкости.
Описание
Уровнемеры состоят из электронного блока и ультразвукового излучателя, размещенных в едином корпусе. Под крышкой корпуса расположен жидкокристаллический дисплей с кнопками.
Принцип действия уровнемеров основан на измерении времени распространения ультразвукового импульса между его излучением и приемом обратного импульса, отраженного от поверхности измеряемой среды. Время прохождения ультразвукового импульса пропорционально расстоянию от уровнемера до поверхности продукта. Уровнемеры вычисляют уровень на основе измеренного расстояния до поверхности продукта и положения точки, принятой за начало отсчета. Измеренные значения передаются посредством выходного сигнала силы постоянного тока от 4 до 20 мА.
К средству измерений данного типа относятся уровнемеры ультразвуковые Prosonic T FMU30, серийные №№ W100152113E, W100092113E, W100112113E, W1000D2113E, W1000E2113E, W100122113E, W1000B2113E, W100102113E, W100132113E, W1000F2113E, W100142113E, W1000A2113E, W1000C2113E.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, нанесен типографским способом на табличку в виде наклейки, расположенную на корпусе уровнемера.
Место нанесения серийного номера

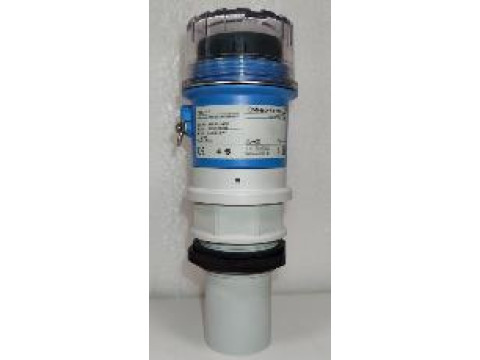

Рисунок 1 - Общий вид уровнемеров и места нанесения серийного номера
Нанесение знака поверки на уровнемеры не предусмотрено.
Пломбирование уровнемеров не предусмотрено.
Программное обеспечение
Уровнемеры имеют встроенное программное обеспечение (далее - ПО). ПО используется для преобразования измеренных величин в значение уровня, формирования выходных сигналов и самодиагностики. ПО загружается в уровнемеры на предприятии-изготовителе и не подлежит изменению в процессе эксплуатации.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер) ПО |
V01.01.00 |
|
Цифровой идентификатор ПО |
_ |
|
Алгоритм вычисления цифрового идентификатора ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений уровня, мм |
от 350 до 8000 |
|
Пределы допускаемой погрешности измерений уровня: - абсолютной, мм, в диапазоне от 350 до 1200 мм включ. - относительной, %, в диапазоне св. 1200 до 8000 мм |
±3 ±0,25 |
|
Примечание - Диапазон измерений уровня может быть перенастроен внутри указанного диапазона и приведен в паспорте. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
от 14 до 35 |
|
Температура измеряемой среды, °С |
от -20 до +60 |
|
Избыточное давление измеряемой среды, бар |
от 0,7 до 3,0 |
|
Условия эксплуатации: | |
|
- температура окружающей среды, °С |
от -20 до +60 |
|
- относительная влажность, %, не более |
80 |
|
- атмосферное давление, кПа |
от 84,0 до 106,7 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
238 |
|
- ширина |
123 |
|
- длина |
85 |
|
Масса, кг, не более |
1 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Время наработки на отказ, ч, не менее |
100000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульные листы паспорта и руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Уровнемер ультразвуковой |
Prosonic T FMU30 |
1 |
|
Паспорт |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
Сведения о методах измерений
приведены в пункте 2.2 «Устройство и принцип действия» паспорта.
Нормативные документы
Приказ Росстандарта от 30.12.2019 № 3459 «Об утверждении Государственной поверочной схемы для средств измерений уровня жидкости и сыпучих материалов».
