Спектрофотометры Prove 300 plus
| Номер в ГРСИ РФ: | 98526-26 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | Фирма "Merck KGaA", Германия |
Спектрофотометры Prove 300 plus (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов (твердых и жидких) различного происхождения в рабочем спектральном диапазоне.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98526-26 | |||||||||
| Наименование | Спектрофотометры | |||||||||
| Модель | Prove 300 plus | |||||||||
| Приказы |
№933 от
15.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | fd751db4-6810-2f91-9a51-8416a5add415 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
«Merck KGaA», ГЕРМАНИЯ, D-64293 Darmstadt
Поверка
| Методика поверки / информация о поверке |
МП 140-251-2025 ГСИ. Спектрофотометры Prove 300 plus. Методика поверки.
(с 15.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98526-26: Описание типа
2026-98526-26.pdf
|
Скачать | 144.6 КБ | |
|
98526-26: Методика поверки
МП 140-251-2025
2026-mp98526-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Спектрофотометры Prove 300 plus (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания исследуемых образцов (твердых и жидких) различного происхождения в рабочем спектральном диапазоне.
Описание
Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока на входе в исследуемый образец и светового потока, прошедшего через исследуемый образец.
Световые потоки преобразуются с помощью приемника (детектора) в электрические сигналы, далее электрические сигналы проходят через аналого-цифровой преобразователь и преобразуются программой по закону Бугера-Ламберта-Бера в цифровые сигналы.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из: источника излучения (лампы), монохроматора для выделения определенной длины волны, кюветного отделения для образцов, детектора для приема светового потока и преобразования его в электрический сигнал, блока управляющей электроники.
Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой. В качестве источника излучения в спектрофотометрах используется ксеноновая импульсная лампа.
В качестве приемника в спектрофотометрах используется кремниевый фотодиодный детектор.
Корпус спектрофотометров изготовлен из металлических сплавов, окрашенных в цвета в соответствии с технической документацией производителя.
Спектрофотометры имеют серийный номер, расположенный на информационной табличке (шильде) на задней стороне спектрофотометров. Серийный номер имеет цифровой формат и нанесен типографским способом.
Нанесение знака поверки на спектрофотометры не предусмотрено.
Общий вид спектрофотометров представлен на рисунке 1. Место нанесения серийного номера на спектрофотометры представлено на рисунке 2.
К данному типу средств измерений относятся спектрофотометры с серийными номерами: 2525318962, 2534319127.

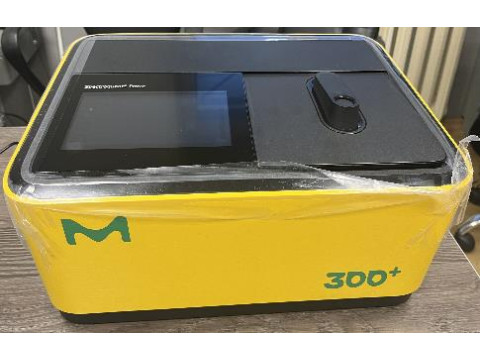

Рисунок 1 - Общий вид спектрофотометров Prove 300 plus

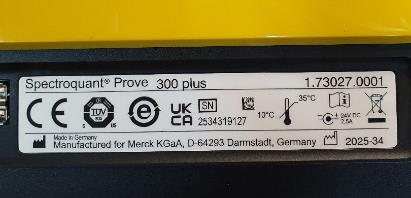

Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера на спектрофотометры Prove 300 plus
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометра, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрофотометры оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью дисплея с сенсорным экраном.
ПО позволяет проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер) ПО |
2.0.2 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 190 до 1100 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, % |
±1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Источник света |
Ксеноновая импульсная лампа |
|
Детектор |
Кремниевый фотодиод |
|
Диапазон показаний оптической плотности, Б |
от 0 до 3,0 |
|
Спектральная ширина щели, нм |
4 |
|
Параметры электрического питания: | |
|
- напряжение переменного тока, В |
220±22 |
|
- частота переменного тока, Гц |
50±1 |
|
Габаритные размеры, мм: - длина - ширина - высота |
418 278 169 |
|
Масса, кг |
6,8 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +10 до +35 от 20 до 80 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Спектрофотометр |
Prove 300 plus |
1 шт. |
|
Сетевой адаптер |
- |
1 шт. |
|
Сетевые штекеры |
- |
3 шт. |
|
Чехол от пыли |
- |
1 шт. |
|
Нулевая кювета |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в главе 9 «Эксплуатация» документа «Спектрофотометры Prove 300 plus. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Росстандарта от 27.11.2018 № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм»;
Техническая документация фирмы-изготовителя «Merck KGaA», Германия.
