Анализаторы влажности SHM-IQ
| Номер в ГРСИ РФ: | 98533-26 |
|---|---|
| Производитель / заявитель: | Lanzhou Shihua Analytical Technology Co., Ltd., КИТАЙ |
Анализаторы влажности SHM-IQ (далее - анализаторы) предназначены для измерений температуры точки росы и объёмной доли кислорода в газах.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98533-26 | |||||||||
| Действует | по 15.05.2031 | |||||||||
| Наименование | Анализаторы влажности | |||||||||
| Модель | SHM-IQ | |||||||||
| Модификации |
На испытания представлены: настольное исполнение щитовое исполнение |
|||||||||
| Приказы |
№933 от
15.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | ec315de3-1116-41f1-0bdb-1e0a4171adbe | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Lanzhou Shihua Analytical Technology Co., Ltd., КИТАЙ, High-tech Industrial Park, Baiyin District, Baiyin City (East of Zhisan Road, High-tech Zone)
Поверка
| Методика поверки / информация о поверке |
РТ-МП-94-205-2026 ГСИ. Анализаторы влажности SHM-IQ. Методика поверки.
(с 15.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98533-26: Описание типа
2026-98533-26.pdf
|
Скачать | 239.3 КБ | |
|
98533-26: Методика поверки
РТ-МП-94-205-2026
2026-mp98533-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Анализаторы влажности SHM-IQ (далее - анализаторы) предназначены для измерений температуры точки росы и объёмной доли кислорода в газах.
Описание
Принцип действия измерений температуры точки росы основан на зависимости диэлектрической проницаемости влагочувствительного слоя емкостного преобразователя от количества сорбированной в нем влаги. Подложка из оксида алюминия и слой золота образуют пару электродов. Водяные пары, проникая через тонкий слой золота, оседают на стенках оксидного слоя, что в свою очередь приводит к изменению его физических свойств: изменению удельного сопротивления и диэлектрической проницаемости.
Принцип действия измерений объемной доли кислорода основан на использовании метода кулонометрии, при котором кислород, содержащийся в пробе газа, восстанавливается в электрохимической ячейке. Газ пропускается через ячейку, где кислород вступает в реакцию на катоде. Кислород восстанавливается до гидроксильных ионов, которые затем переносятся к аноду, где происходит обратная реакция. В ходе реакции возникает электрический сигнал, пропорциональный количеству кислорода.
Конструктивно анализаторы представляют собой автоматизированные приборы, состоящие из электронного блока (вторичный преобразователь) и подключенных к нему внешних датчиков влажности или кислородных ячеек (первичный преобразователь) с помощью соединительного кабеля. Анализаторы могут изготавливаться в виде настольного, каркасного (для установки в стойку) или щитового исполнения. Каркасное исполнение отличается от настольного дополнительными креплениями.
Датчики влажности SH-WSP2 предназначены для измерений температуры точки росы и представляют собой измерительные зонды из оксида алюминия, состоящие из корпуса и чувствительной части. Во внутреннем объеме корпуса смонтированы электронные компоненты. Защитный кожух чувствительной части может быть выполнен из нержавеющей стали или спеченной нержавеющей стали в соответствии с заказом. Стандартное резьбовое соединение для подключения в поток 3/4"-16 UNF, при заказе можно изменить резьбовое соединение.
Кислородные ячейки SH-ODF2 предназначены для измерений объёмной доли кислорода и представляют собой кулонометрический электрохимический датчик кислорода, состоящий из измерительной части и электронного блока. Корпус электронного блока выполнен в прямоугольной форме и изготовлен из алюминиевого сплава. Диапазон измерений объёмной доли кислорода определяется при заказе.
Анализатор имеет возможность одновременно подключить до шести датчиков влажности SH-WSP2 и/или кислородных ячеек SH-ODF2. Количество каналов подключений для датчиков влажности SH-WSP2 и кислородных ячеек SH-ODF2 определяется при заказе.
Результаты измерений выводятся на сенсорный дисплей на передней панели электронного блока.
Общий вид исполнений анализаторов, датчиков влажности SH-WSP2 и кислородных ячеек SH-ODF2 представлен на рисунках 1-4.
На боковой панели электронного блока расположена маркировочная табличка, содержащая сведения о маркировке взрывозащиты и заводском номере, который позволяет однозначно идентифицировать анализатор. Маркировочная табличка датчиков влажности SH-WSP2 и кислородных ячеек SH-ODF2, содержащая сведения о маркировке взрывозащиты и заводском номере, расположена на их корпусах, как показано на рисунках 3 и 4 соответственно. Формат заводского номера анализаторов - буквенно-цифровой, состоящий из латинских букв и арабских цифр. Формат заводских номеров датчиков влажности и кислородных ячеек -цифровой, состоящий из арабских цифр. Заводские номера датчиков влажности SH-WSP2 и кислородных ячеек SH-ODF2, входящих в состав анализатора, указываются в паспорте анализатора.
Информация на маркировочные таблички наносится методом лазерной печати. Маркировочные таблички анализаторов, датчиков влажности SH-WSP2 и кислородных ячеек SH-ODF2 приведены на рисунках 5-7.
Пломбирование анализаторов не предусмотрено.
Нанесение знака поверки на анализаторы не предусмотрено.
Место нанесения маркировочной таблички

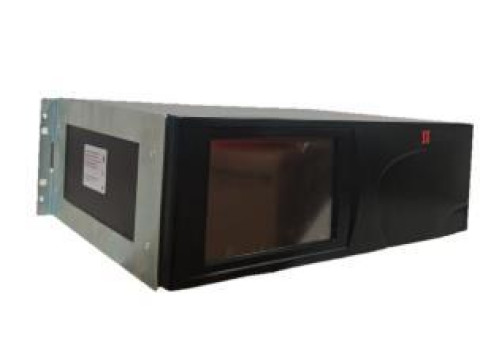

Рисунок 1 - Общий вид настольного и каркасного исполнения анализатора
Место нанесения маркировочной таблички
Рисунок 2 - Общий вид щитового исполнения анализатора
Рисунок 3 - Общий вид датчиков влажности SH-WSP2
Место нанесения маркировочной таблички
Место нанесения маркировочной таблички
Рисунок 4 - Общий вид кислородной ячейки SH-ODF2
Место нанесения заводского номера
Анализатор влажности SHM-IQ [Ш Заесдсхс/ HOH0p:PL2531O1O [ExjaWCGaX ^-20Г<Га<+е Дата изготовления:2026.01.20
EA3CKG417/039.CN.02.06647 .
LANZHOU SHIHUA ANALYTICAL
TECHNOLOGY CO,, LTD
Место нанесения знака утверждения типа

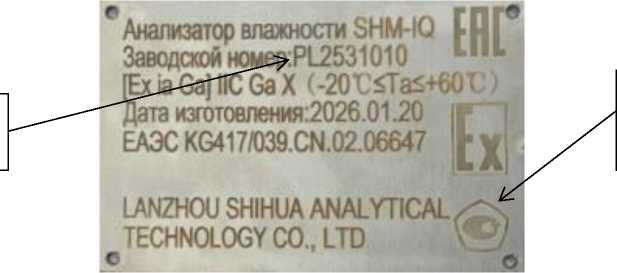

Рисунок 5 - Маркировочная табличка анализатора
Место нанесения
заводского номера
Место нанесения
знака утверждения типа

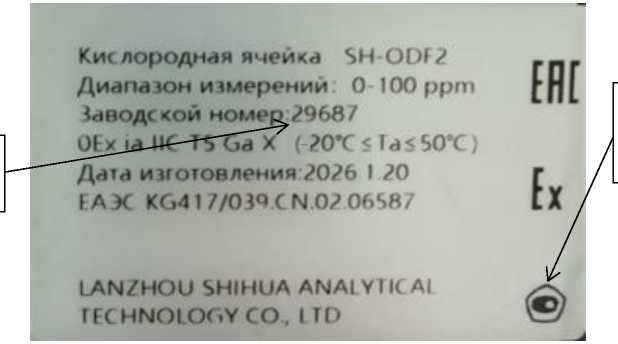

Рисунок 6 - Маркировочная табличка кислородной ячейки SH-ODF2

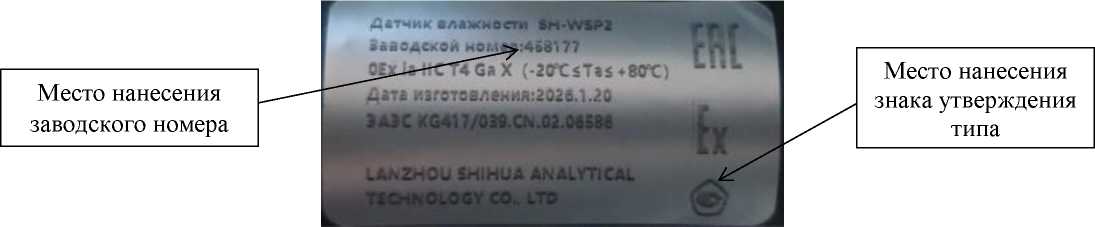

Рисунок 7 - Маркировочная табличка датчика влажности SH-WSP2
Программное обеспечение
Встроенное программное обеспечение (далее - ПО), специально разработанное производителем для анализаторов, обеспечивает обработку, преобразование и вывод измерительной информации на сенсорный дисплей.
Влияние ПО учтено при нормировании метрологических характеристик анализаторов.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
STD.001 |
Технические характеристики
Метрологические характеристики анализаторов представлены в таблице 2, технические характеристики представлены в таблице 3, показатели надежности представлены в таблице 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры точки росы, °С |
от -80 до +20 |
|
Пределы допускаемых значений абсолютной погрешности измерений температуры точки росы, °С, в диапазоне: - от -80 °С до -60 °С включ. - св. -60 °С до +20 °С |
±3 ±2 |
|
Диапазоны измерений объёмной доли кислорода, млн-1 |
от 0 до 5 от 0 до 10 от 0 до 100 от 0 до 1000 |
|
Пределы допускаемых значений приведенной к верхнему значению диапазона измерений погрешности измерений объёмной доли кислорода, %, в диапазоне: - от 0 до 5 млн-1 - от 0 до 10 млн-1 - от 0 до 100 млн-1 - от 0 до 1000 млн-1 |
±10 ±8 ±8 ±5 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры точки росы, °С |
от -110 до +60 |
|
Габаритные размеры (высота*ширинахглубина, диаметрхвысота), мм, не более: - настольное и каркасное исполнение - щитовое исполнение - кислородная ячейка SH-ODF2 - датчик влажности SH-WSP2 |
130x500x350 760x650x390 150x95x75 033x42 |
|
Масса, кг, не более: - настольное и каркасное исполнение - щитовое исполнение - кислородная ячейка SH-ODF2 - датчик влажности SH-WSP2 |
13 90 1 0,2 |
|
Условия эксплуатации: - температура окружающей среды, °С: - анализатора влажности SHM-IQ - датчика влажности SH-WSP2 - кислородной ячейки SH-ODF2 - относительная влажность окружающего воздуха (без конденсации), %, не более - атмосферное давление, кПа |
от -20 до +60 от -20 до +80 от -20 до +50 75 от 84 до 106,7 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 110 до 2401) 50 |
|
Максимальная потребляемая мощность, Вт |
60 |
|
Маркировка взрывозащиты: - анализатора влажности SHM-IQ - датчика влажности SH-WSP2 - кислородной ячейки SH-ODF2 |
[Ex ia Ga] IIC Ga X 0Ex ia IIC T4 Ga X 0Ex ia IIC T5 Ga X |
|
Степень защиты от внешних воздействий по ГОСТ 14254-2015 |
IP66 |
|
Выходные сигналы: - аналоговый токовый, мА - цифровой |
от 4 до 20 RS485 и RS232 |
|
1) Параметры напряжения питания могут варьироваться в зависимости от заказа. | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
8000 |
|
Средний срок службы, лет |
15 |
Знак утверждения типа
наносится на маркировочные таблички методом лазерной печати.
Комплектность
Таблица 5 - Комплектность анализатора
|
Наименование |
Обозначение |
Количество |
|
Анализатор влажности1) |
SHM-IQ |
1 шт. |
|
Датчик влажности2) |
SH-WSP2 |
по заказу |
|
Кислородная ячейка3) |
SH-ODF2 |
по заказу |
|
Соединительный кабель |
- |
по заказу |
|
Руководство пользователя |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
1) Исполнение и количество каналов подключений определяется при заказе; 2) Резьбовое соединение и материал защитного кожуха определяется при заказе; 3) Диапазон измерений определяется при заказе. | ||
Сведения о методах измерений
приведены в документе «Анализаторы влажности SHM-IQ. Руководство пользователя», глава 1 «Сборка и подключение».
Нормативные документы
Приказ Росстандарта от «21» ноября 2023 г. № 2415 «Об утверждении государственной поверочной схемы для средств измерений влажности газов и температуры конденсации углеводородов»;
Приказ Росстандарта от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
Стандарт предприятия Lanzhou Shihua Analytical Technology Co., Ltd., Китай.
