Измерители давления МЕГЕОН 51050
| Номер в ГРСИ РФ: | 98535-26 |
|---|---|
| Производитель / заявитель: | ООО "МАКСПРОФИТ", г. Королев, Московская обл. |
Измерители давления МЕГЕОН 51050 (далее по тексту - измерители) предназначены для измерений давления и температуры в системах отопления, вентиляции и кондиционирования воздуха.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98535-26 | |||||||||
| Действует | по 15.05.2031 | |||||||||
| Наименование | Измерители давления | |||||||||
| Модель | МЕГЕОН 51050 | |||||||||
| Приказы |
№933 от
15.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | de4edee9-560d-b299-8144-e89a034134b9 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МАКСПРОФИТ», РОССИЯ, 141080, Московская обл., г.о. Королёв, г. Королёв, ул. Силикатная, д. 11, этаж 5, помещ. 650
Поверка
| Методика поверки / информация о поверке |
МП 5.7-417-2025 ГСИ. Измерители давления МЕГЕОН 51050. Методика поверки.
(с 15.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98535-26: Описание типа
2026-98535-26.pdf
|
Скачать | 109.2 КБ | |
|
98535-26: Методика поверки
МП 5.7-417-2025
2026-mp98535-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Измерители давления МЕГЕОН 51050 (далее по тексту - измерители) предназначены для измерений давления и температуры в системах отопления, вентиляции и кондиционирования воздуха.
Описание
Принцип действия измерителей основан на преобразовании измеряемых параметров в эквивалентные электрические сигналы, поступающие на электронную плату, которая преобразует их в цифровой сигнал, и дальнейшей передаче на дисплей для отображения.
Конструктивно измерители состоят из сенсоров давления, штуцеров для подключения источников давления, клапанов для переключения между источниками давления, измерительных каналов для подключения внешних зондов температуры, электронной платы, дисплея и кнопок управления.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений, наносится типографским способом на маркировочную этикетку, приклеиваемую на заднюю панель измерителя.
Общий вид измерителей представлен на рисунке 1.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Пломбирование измерителей выполняется наклейкой размещённой на задней поверхности корпуса прибора.
Знак поверки на измерители наносится с помощью наклейки.
Схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 3.

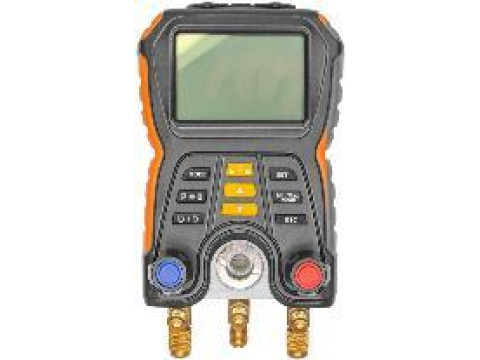

Р и с у н о к 1 - Общий вид измерителей давления

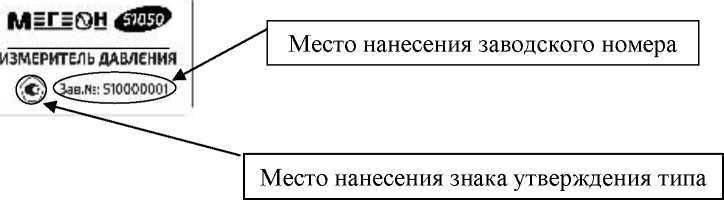

Рисунок 2 - Места нанесения заводского номера и знака утверждения типа
Пломба завода-изготовителя
Место нанесения знака поверки
Р и с ун о к 3 - Схема пломбировки от несанкционированного доступа и место нанесения знака поверки
Программное обеспечение
Измерители функционируют под управлением специального программного обеспечения (далее - ПО), записанного в микроконтроллере и являющимся неотъемлемой частью прибора. ПО обеспечивает сбор, обработку, индикацию информации на дисплей и управление работой измерителя.
Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, обновления (загрузки), удаления и иных преднамеренных изменений метрологически значимой части ПО приборов и измеренных данных.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Не доступно |
|
Номер версии (идентификационный номер) ПО |
Не доступно |
|
Цифровой идентификатор ПО |
Не доступно |
Влияние ПО учтено при нормировании метрологических характеристик.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений давления, МПа |
от -0,10 до 6,0 |
|
Диапазон измерений температуры, °С |
от -10 до 150 |
|
Пределы допускаемой приведенной (к диапазону измерений) 1) погрешности измерений давления, % |
±0,5 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±2 + 1 емр2) |
|
Примечание: 1) Разность между максимальным и минимальным значениями диапазона измерения 2) емр - единица измерения младшего разряда | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение питания, В |
6 (4 батареи типа «АА») |
|
Присоединение, штуцер с наружной резьбой |
SAE 1/4" (7/16" - 20 UNF) |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
204 х 116 х 65 |
|
Масса, кг, не более |
0,8 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при температуре 35 °С, %, не более |
от 0 до +40 до 80 |
Т а б л и ц а 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
Знак утверждения типа
наносится типографским способом на титульный лист паспорта и маркировочную этикетку, приклеиваемую на заднюю панель измерителя.
Комплектность
Т а б л и ц а 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Измерители давления |
МЕГЕОН 51050 |
1 шт. |
|
Шланг |
_ |
3 шт. |
|
Температурные датчики с зажимом |
_ |
2 шт. |
|
Кейс |
_ |
1 шт. |
|
Руководство по эксплуатации и паспорт |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации и паспорта.
Нормативные документы
Приказ Росстандарта от 14 апреля 2026 г. №731 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»;
Приказ Росстандарта от 29 января 2026 г. № 147 «Об утверждении
Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.52-001-23430128-2025 «Измерители давления МЕГЕОН 51050. Технические условия».
