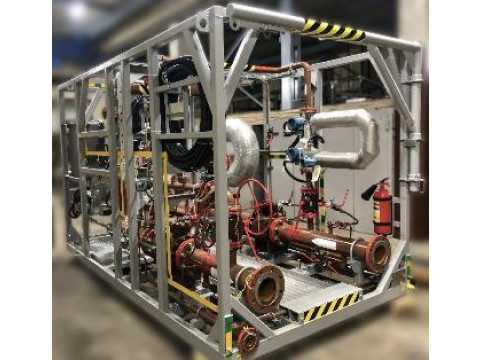

Установки поверочные массоизмерительные УПМ
| Номер в ГРСИ РФ: | 98538-26 |
|---|---|
| Производитель / заявитель: | ЗАО НИЦ "Инкомсистем", г.Казань |
Установки поверочные массоизмерительные УПМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98538-26 | |||||||||
| Действует | по 19.05.2031 | |||||||||
| Наименование | Установки поверочные массоизмерительные | |||||||||
| Модель | УПМ | |||||||||
| Модификации |
На испытания представлены: УПМ передвижное исполнение УПМ стационарное исполнение |
|||||||||
| Приказы |
№944 от
19.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | c221eea8-8553-1867-0862-3f710016cfa8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
АО НИЦ «ИНКОМСИТЕМ», РОССИЯ, 420095, Россия, Республика Татарстан, г. Казань, ул. Восстания, зд.104И
Поверка
| Методика поверки / информация о поверке |
МП 1795-1-2026 ГСИ. Установки поверочные массоизмерительные УПМ. Методика поверки
(с 19.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98538-26: Описание типа
2026-98538-26.pdf
|
Скачать | 209.9 КБ | |
|
98538-26: Методика поверки
МП 1795-1-2026
2026-mp98538-26.pdf
|
Скачать | 405.6 КБ |
Описание типа
Назначение
Установки поверочные массоизмерительные УПМ (далее - установки) предназначены для измерений, воспроизведения, хранения и передачи единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости при проведении исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости.
Описание
Принцип действия установок основан на воспроизведении единиц массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, создаваемых при помощи средств измерений расхода и количества жидкости, насосных агрегатов (не входят в состав установки), ручного или автоматического регулятора расхода (в соответствии с заказом), средств измерений температуры и избыточного давления жидкости, системы сбора и обработки информации.
Установки состоят из средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости, средств измерений температуры и избыточного давления жидкости, ручного или автоматического регулятора расхода, системы сбора и обработки информации. Общий конструктив установки доступен в различных вариантах исполнения, который сохраняет общую функциональную основу, но может отличаться внешним видом (рисунок 1).
В качестве средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости в составе установок применяются: счетчики-расходомеры массовые Метран-360 (регистрационный № 89922-23), счетчики-расходомеры массовые ЭЛМЕТРО-Фломак (регистрационный № 47266-16), счетчики-расходомеры массовые кориолисовые «ЭМИС-МАСС 260» (регистрационный № 77657-20), расходомеры массовые DMF - 1 - V (регистрационный №№ 89324-23, 94170-24), счетчики-расходомеры массовые Micro Motion (регистрационный № 45115-16), расходомеры-счетчики массовые WMF (регистрационный № 92964-24), преобразователи расхода жидкости турбинные (регистрационный № 46057-14).
В качестве средств измерений температуры жидкости в составе установок применяются термопреобразователи сопротивления, термометры и датчики температуры утвержденного типа с абсолютной погрешностью измерений не более ±0,5 °С.
В качестве средств измерений давления жидкости в составе установок применяются преобразователи давления, датчики давления утвержденного типа с относительной погрешностью измерения не более ±2,5%, манометры утвержденного типа с классом точности не более 2,5.
В качестве средства измерений плотности жидкости в составе установок могут применяться (в соответствии с заказом) плотномеры и/или ареометры утвержденного типа с абсолютной погрешностью не более ±0,3 кг/м3.
Система сбора и обработки информации реализована на базе комплекса измерительно-вычислительного расхода и количества жидкостей и газов АБАК+ (регистрационный номер 52866-13).
Система сбора и обработки информации собирает, обрабатывает и сравнивает значения, полученные по показаниям поверяемых средств измерений и средств измерений установки.
Установки изготавливаются в стационарном и передвижном исполнениях.

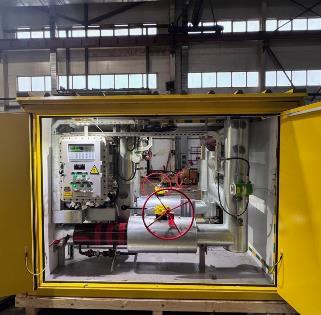

а) передвижное исполнение

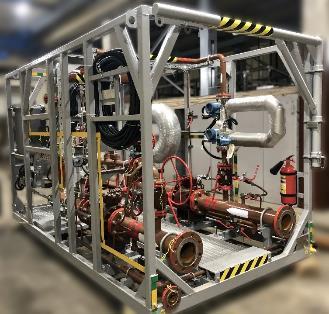

б) стационарное исполнение
Место установки маркировочной таблички, нанесения знака об утверждении типа и заводского номера
Рисунок 1 - Общий вид установок
Пломбировка установок осуществляется с помощью свинцовой (пластмассовой) пломбы и проволоки, которой пломбируются фланцевые соединения средств измерений массы жидкости в потоке и/или объема жидкости в потоке и/или массового расхода жидкости и/или объемного расхода жидкости в составе установок применяются, с нанесением знака поверки на пломбу.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки приведены на рисунке 2.

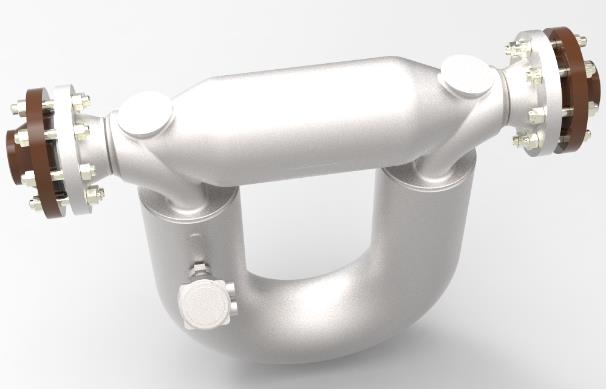

Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Заводской номер установок наносится в цифровом формате на маркировочную табличку, закрепленную на раме (каркасе) установки, методом лазерной гравировки или типографским методом.
Обозначения мест нанесения знака утверждения типа и заводского номера представлены на рисунке 3.
Рисунок 3 - Обозначения мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) установок встроенное и реализовано на базе комплекса измерительно-вычислительного расхода и количества жидкостей и газов АБАК+ (регистрационный номер 52866-13).
Функции программного обеспечения: сбор, отображение и регистрирование информации со средств измерений, выполнение математической обработки результатов измерений, хранение и редактирование базы данных с параметрами поверяемых средств измерений и средств измерений установки, генерация отчетов в ходе проведения исследований, испытаний, поверки, калибровки и других работ по определению метрологических характеристик средств измерений и эталонов единиц массы жидкости в потоке и/или объема жидкости в потоке, и/или массового расхода жидкости и/или объемного расхода жидкости, управление и контроль состояния исполнительных механизмов установки, регулирования расхода жидкости (в соответствии с заказом), управление автоматизированной системой измерений, управления и контроля, обеспечение диагностики.
В программном обеспечении предусмотрена защита от преднамеренных изменений с помощью простых программных средств.
Уровень защиты программного обеспечения от преднамеренных изменений соответствует уровню «высокий» согласно Р 50.2.077-2014.
Метрологические характеристики средства измерений нормированы с учетом влияния программного обеспечения.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
Значение |
|
Идентификационное наименование ПО1) |
Abak.bex |
ABAK.FC |
|
Номер версии (идентификационный номер) ПО1) |
1.0 |
1.0 |
|
Цифровой идентификатор ПО1) |
4069091340 |
3737895372 |
|
Алгоритм вычисления цифрового идентификатора ПО1) |
CRC32 |
CRC32 |
|
1) - конкретное значение указано в паспорте | ||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Характеристика |
Значение |
|
Диапазон измерений (воспроизведения) массового расхода жидкости и/или объемного расхода жидкости1), т/ч (м3/ч) |
от 0,2 до 2000 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) массы жидкости в потоке и массового расхода жидкости2), % |
±0,10 |
|
Пределы допускаемой относительной погрешности (доверительные границы суммарной погрешности) установки при измерении (воспроизведении единицы) объема жидкости в потоке и объемного расхода жидкости2), % |
±0,15 |
|
1) - конкретное значение указано в паспорте 2) - указывается при нормировании пределов допускаемой относительной погрешности (доверительных границ суммарной погрешности) при измерении (воспроизведении) данных единиц величин | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Номинальный диаметр поверяемых средств измерений1) |
от DN10 до DN200 |
|
Измеряемая среда1) |
жидкость (вода питьевая, водо-гликолевая смесь, нефть, нефтепродукты, сжиженные углеводородные газы, газовые конденсаты, ШФЛУ) |
|
Избыточное давление измеряемой среды1), МПа, не более |
10 |
|
Температура измеряемой среды1)2), °C |
от -10 ОС до +80ОС |
|
Плотность измеряемой среды, кг/м3 |
от 600 до 1100 |
|
Вязкость измеряемой среды, сСт, не более |
300 |
|
Условия эксплуатации2): - температура окружающего воздуха для исполнения УХЛ1, УХЛ2, °С - температура окружающего воздуха для исполнения УХЛ4, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -40 ос до +40 ос от -45 ос до +40 ос от 30 до 95 от 84 до 107 |
|
Параметры электрического питания1): - напряжение питания, В - частота, Гц |
400±40/230±23 50±0,4 |
|
1) - конкретное значение указано в паспорте 2) 2) - для установок с измеряемой средой - вода питьевая, температура измеряемой среды и окружающей среды от +10 °C до +30 °C | |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
70000 |
|
Средний срок службы, лет |
10 |
Знак утверждения типа
наносится на маркировочную табличку, закрепленную на раме (каркасе) установки, методом лазерной гравировки или типографским методом и в верхнюю центральную часть титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Количество |
|
Установка поверочная массоизмерительная |
УПМ |
1 шт. |
|
Руководство по эксплуатации |
_ |
1 экз. |
|
Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 3.3 «Использование изделия» руководства по эксплуатации на установки поверочные массоизмерительные УПМ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
ИнКС.407370.001 ТУ Установки поверочные. Технические условия
