Спектрометры рентгенофлуоресцентные универсальные Clever

Назначение

Спектрометры рентгенофлуоресцентные универсальные Clever (далее по тексту -спектрометры) предназначены для измерений массовой доли элементов в различных веществах. Вещество может находиться в твердом, жидком или порошкообразном состоянии, а также может быть нанесено на поверхность либо осаждено на фильтр.

Описание

Принцип действия спектрометров основан на излучении химическими элементами, присутствующими в анализируемом образце, характеристических спектральных линий под действием излучения рентгеновской трубки. Характеристическое рентгеновское излучение с определенной энергией регистрируется энергодисперсионным детектором. Массовую долю отдельных элементов в образце определяют по предварительно полученным калибровочным кривым или бесстандартным методом, основанным на теоретической модели прибора.

Конструктивно спектрометры выполнены в виде настольного лабораторного прибора. Основными элементами конструкции спектрометров являются:

- рентгеновская трубка с программно-управляемым источником высокого напряжения;

- полупроводниковый кремний дрейфовый детектор (SDD) с электроохлаждением;

- измерительная камера с радиационной защитой для анализа проб в вакууме и на воздухе;

- система фильтров и диафрагм первичного луча;

- система управления.

Спектрометры выпускаются в двух модификациях в зависимости от комплектации и аналитической геометрии:

- Clever A-17 - спектрометр с верхним расположением рентгеновской трубки и детектора и индивидуальной загрузкой проб в аналитическую камеру. Спектрометры опционально могут быть оснащены 12-ти позиционной турелью для автоматической подачи проб, вакуумной системой, системой вращения пробы и системой продувки гелием;

- Clever C-31 - спектрометр с нижним расположением рентгеновской трубки и детектора и увеличенной аналитической камерой. Спектрометры оснащены 2-х координатной системой позиционирования проб на 12 или 20 позиций, видеосистемой. Спектрометры опционально могут быть оснащены вакуумной системой.

Серийный номер в виде буквенно-цифрового обозначения наносится методом цифровой печати на шильдик, расположенный на задней панели корпуса спектрометров.

Общий вид, место нанесения серийного номера спектрометров и место нанесения знака утверждения типа представлены на рисунке 1.

Пломбирование спектрометров не предусмотрено.

Нанесение знака поверки на спектрометры не предусмотрено.

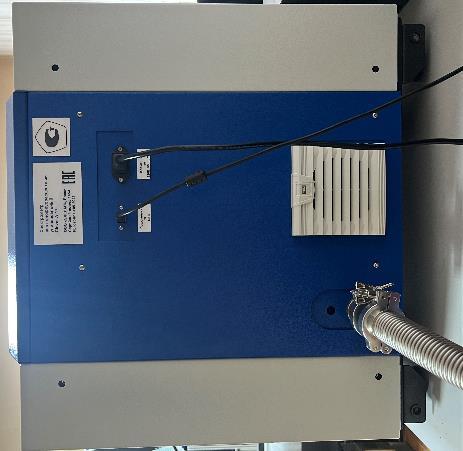

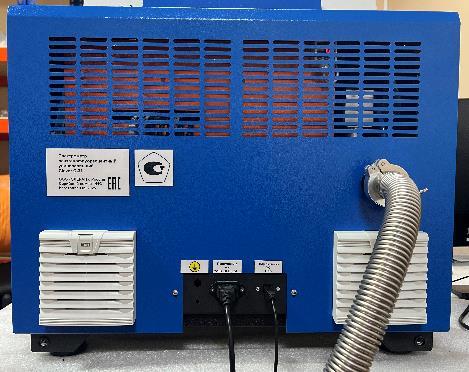

Место нанесения знака

Место нанесения серийного номера

утверждения типа

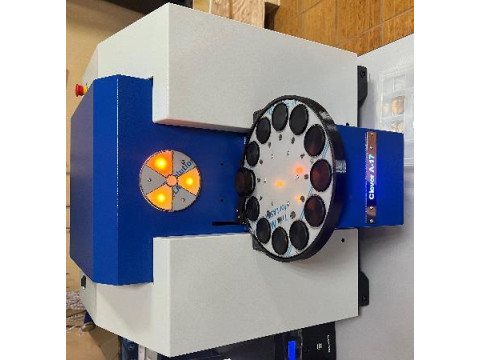

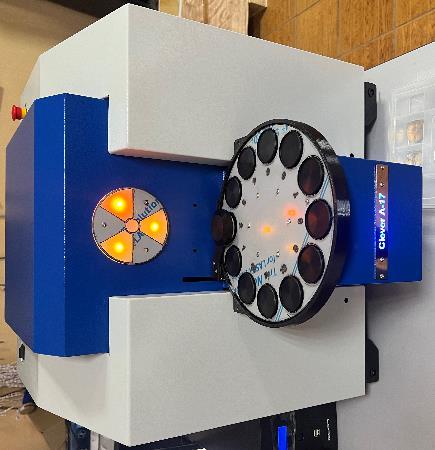

модификация Clever A-17

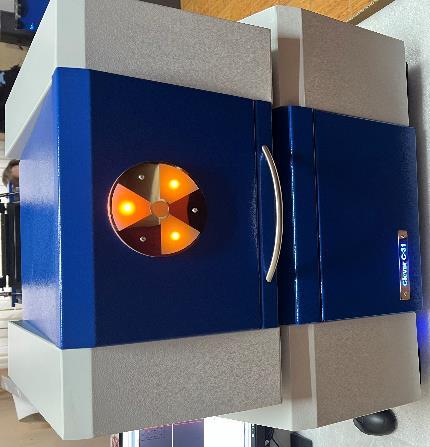

модификация Clever C-31

Рисунок 1 - Общий вид, схема маркировки спектрометров

Программное обеспечение

Спектрометры оснащены программным обеспечением (далее по тексту - ПО), которое предназначено для управления процессом измерений, сбора экспериментальных данных, обработки и сохранения результатов измерений, просмотра измерительной информации.

ПО разделено на две части:

- метрологически значимая часть ПО прошита в энергозависимой памяти микроконтроллера спектрометра;

- управляющее внешнее ПО, устанавливаемое на персональный компьютер, которое осуществляет контроль и управление всеми этапами проведения измерений, служит для отображения результатов измерений, обработки результатов измерений и сохранения результатов измерений.

Идентификационные данные ПО указаны в таблице 1.

Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные (признаки) ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Основные технические характеристики

1) значения указаны без учета управляющей станции и вакуумного насоса

Знак утверждения типа

наносится на шильдик методом цифровой печати, который крепится на заднюю панель спектрометра методом наклеивания, и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 4 - Комплектность средства измерений

Сведения о методах измерений

приведены в документах: ТИЛА.443430.001РЭ-А «Спектрометр рентгенофлуоресцентный универсальный Clever. Модификация Clever A-17. Руководство по эксплуатации», раздел 3.3 «Подготовка спектрометра к использованию», ТИЛА.443430.001РЭ «Спектрометр рентгенофлуоресцентный универсальный Clever. Модификация Clever С-31. Руководство по эксплуатации», раздел 3.3 «Подготовка спектрометра к использованию».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 07.08.2023 № 1569 «Об утверждении Государственной поверочной схемы для средств измерений массовой (молярной) доли и массовой (молярной) концентрации компонентов, а также флуоресценции в жидких и твердых веществах и материалах на основе спектральных методов»

Приказ Федерального агентства по техническому регулированию и метрологии от 23.03.2026 № 534 «Об утверждении Государственного первичного эталона единиц массовой (молярной, атомной) доли и массовой (молярной) концентрации компонентов в жидких и твёрдых веществах и материалах на основе кулонометрии и Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твёрдых веществах и материалах»

ТИЛА.443430.001 ТУ Спектрометры универсальные рентгенофлуоресцентные (анализаторы рентгенофлуоресцентные) Clever A-17, Clever B-23, Clever C-31. Технические условия
