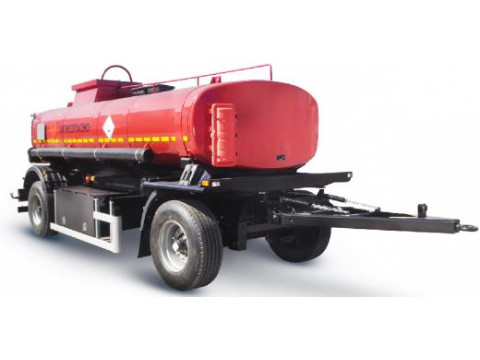

Прицепы-цистерны ТАНКОЙЛ
| Номер в ГРСИ РФ: | 98540-26 |
|---|---|
| Категория: | Полуприцепы-цистерны |
| Производитель / заявитель: | ООО «ТАНКОЙЛ», г. Санкт-Петербург |
|
98540-26: Описание типа
2026-98540-26.pdf
|
Скачать | 364.4 КБ |
Прицепы-цистерны ТАНКОЙЛ (далее по тексту - ПЦ) предназначены для измерений объема, транспортирования и кратковременного хранения нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98540-26 | |||||||||||||||
| Действует | по 19.05.2031 | |||||||||||||||
| Наименование | Прицепы-цистерны | |||||||||||||||
| Модель | ТАНКОЙЛ | |||||||||||||||
| Модификации |
ТАНКОЙЛ-2.0 ТАНКОЙЛ-2.5 ТАНКОЙЛ-3.0 ТАНКОЙЛ-3.5 ТАНКОЙЛ-4.0 ТАНКОЙЛ-4.5 ТАНКОЙЛ-5.0 ТАНКОЙЛ-5.5 ТАНКОЙЛ-6.0 ТАНКОЙЛ-6.5 ТАНКОЙЛ-7.0 ТАНКОЙЛ-7.5 ТАНКОЙЛ-8.0 ТАНКОЙЛ-8.5 ТАНКОЙЛ-9.0 ТАНКОЙЛ-9.5 ТАНКОЙЛ-10.0 ТАНКОЙЛ-10.5 ТАНКОЙЛ-11.0 ТАНКОЙЛ-11.5 ТАНКОЙЛ-12.0 ТАНКОЙЛ-12.5 ТАНКОЙЛ-13.0 ТАНКОЙЛ-13.5 ТАНКОЙЛ-14.0 ТАНКОЙЛ-14.5 ТАНКОЙЛ-15.0 ТАНКОЙЛ-15.5 ТАНКОЙЛ-16.0 ТАНКОЙЛ-16.5 ТАНКОЙЛ-17.0 ТАНКОЙЛ-17.5 ТАНКОЙЛ-18.0 ТАНКОЙЛ-18.5 ТАНКОЙЛ-19.0 ТАНКОЙЛ-19.5 ТАНКОЙЛ-20.0 ТАНКОЙЛ-20.5 ТАНКОЙЛ-21.0 ТАНКОЙЛ-21.5 ТАНКОЙЛ-22.0 ТАНКОЙЛ-22.5 ТАНКОЙЛ-23.0 ТАНКОЙЛ-23.5 ТАНКОЙЛ-24.0 ТАНКОЙЛ-24.5 ТАНКОЙЛ-25.0 |
|||||||||||||||
| Приказы |
№944 от
19.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9157c764-06e4-4fad-5e72-ab0b74634367 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ТАНКОЙЛ», РОССИЯ, 196626, Российская Федерация, г. Санкт-Петербург, п. Шушары, ул. Ленина, д. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 19.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98540-26: Описание типа
2026-98540-26.pdf
|
Скачать | 364.4 КБ |
Описание типа
Назначение
Прицепы-цистерны ТАНКОЙЛ (далее по тексту - ПЦ) предназначены для измерений объема, транспортирования и кратковременного хранения нефтепродуктов.
Описание
Принцип действия ПЦ основан на заполнении ее нефтепродуктом до уровня налива, соответствующего объему нефтепродукта. Слив нефтепродуктов производится при помощи насоса или самотеком.
Конструктивно ПЦ состоят из сварной цистерны, имеющей в поперечном сечении круглую, овальную или чемоданообразную форму, установленной на шасси. ПЦ являются транспортными мерами полной вместимости (далее по тексту - ТМ). В зависимости от заказа ПЦ может иметь от 1 до 6 секций. Внутри секций имеются перегородки-волнорезы с отверстиями-лазами. Каждая секция цистерны оборудована заливной горловиной с установленным указателем уровня налива из металлического уголка. В верхней части цистерны может быть расположен расширительный короб (с установленным указателем уровня налива из металлического уголка), предназначенный для температурного расширения объема нефтепродуктов. Расширительный короб оснащен дыхательным клапаном для регулирования давления газового пространства в цистерне.
Технологическое оборудование предназначено для операций налива-слива нефтепродуктов и в зависимости от заказа может включать в себя:
- горловину с указателем уровня
- дыхательный клапан на каждый отсек;
- крышки горловин;
- шаровые краны;
- напорно-всасывающие рукава;
- патрубок для отвода паров нефтепродуктов с огнепреградителем;
- насос для слива/налива.
На боковых сторонах и сзади ПЦ имеют надпись «ОГНЕОПАСНО», знак ограничения скорости и знаки для обозначения транспортного средства, перевозящего опасный груз.
ПЦ выпускаются в следующих модификациях: ТАНКОЙЛ-2.0, ТАНКОЙЛ-2.5, ТАНКОЙЛ-3.0, ТАНКОЙЛ-3.5, ТАНКОЙЛ-4.0, ТАНКОЙЛ-4.5, ТАНКОЙЛ-5.0, ТАНКОЙЛ-5.5, ТАНКОЙЛ-6.0, ТАНКОЙЛ-6.5, ТАНКОЙЛ-7.0, ТАНКОЙЛ-7.5, ТАНКОЙЛ-8.0, ТАНКОЙЛ-8.5,
ТАНКОЙЛ-9.0,
ТАНКОЙЛ-11.5,
ТАНКОЙЛ-14.0,
ТАНКОЙЛ-16.5,
ТАНКОЙЛ-19.0,
ТАНКОЙЛ-9.5, ТАНКОЙЛ-12.0, ТАНКОЙЛ-14.5, ТАНКОЙЛ-17.0, ТАНКОЙЛ-19.5,
ТАНКОЙЛ-10.0,
ТАНКОЙЛ-12.5,
ТАНКОЙЛ-15.0,
ТАНКОЙЛ-17.5,
ТАНКОЙЛ-20.0,
ТАНКОЙЛ-10.5, ТАНКОЙЛ-13.0, ТАНКОЙЛ-15.5, ТАНКОЙЛ-18.0, ТАНКОЙЛ-20.5,
ТАНКОЙЛ-11.0,
ТАНКОЙЛ-13.5,
ТАНКОЙЛ-16.0,
ТАНКОЙЛ-18.5,
ТАНКОЙЛ-21.0,
ТАНКОЙЛ-21.5, ТАНКОЙЛ-22.0, ТАНКОЙЛ-22.5, ТАНКОЙЛ-23.0, ТАНКОЙЛ-23.5, ТАНКОЙЛ-24.0, ТАНКОЙЛ-24.5, ТАНКОЙЛ-25.0 которые отличаются метрологическими и техническими характеристиками, материалом изготовления цистерны, формой цистерны, количеством осей. Цистерна может выполняться из следующих материалов: А - из сплава алюминия, С1 - из низколегированной стали, С2 - из нержавеющей стали.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из латинских букв и арабских цифр, нанесен типографским способом в паспорт прицепов-цистерн, а также ударным или лазерным методом на металлическую табличку, закрепленную на раме транспортной тележки.
_______Пример условного обозначения:
Х1 I Х2 I Хз I Х4 I Х5 где:
Х1 - Прибор 3 Пц
|
Х2 - Сечение | |
|
R |
круглое |
|
N |
овальное |
|
A |
чемоданное |
Х3 - Количество осей
|
K |
1 |
|
T |
2 |
|
H |
3 |
|
F |
4 |
Х4 - Объем
|
2.0 |
2.0 м3 |
10.0 |
10.0 м3 |
18.0 |
18.0 м3 |
|
2.5 |
2.5 м3 |
10.5 |
10.5 м3 |
18.5 |
18.5 м3 |
|
3.0 |
3.0 м3 |
11.0 |
11.0 м3 |
19.0 |
19.0 м3 |
|
3.5 |
3.5 м3 |
11.5 |
11.5 м3 |
19.5 |
19.5 м3 |
|
4.0 |
4.0 м3 |
12.0 |
12.0 м3 |
20.0 |
20.0 м3 |
|
4.5 |
4.5 м3 |
12.5 |
12.5 м3 |
20.5 |
20.5 м3 |
|
5.0 |
5.0 м3 |
13.0 |
13.0 м3 |
21.0 |
21.0 м3 |
|
5.5 |
5.5 м3 |
13.5 |
13.5 м3 |
21.5 |
21.5 м3 |
|
6.0 |
6.0 м3 |
14.0 |
14.0 м3 |
22.0 |
22.0 м3 |
|
6.5 |
6.5 м3 |
14.5 |
14.5 м3 |
22.5 |
22.5 м3 |
|
7.0 |
7.0 м3 |
15.0 |
15.0 м3 |
23.0 |
23.0 м3 |
|
7.5 |
7.5 м3 |
15.5 |
15.5 м3 |
23.5 |
23.5 м3 |
|
8.0 |
8.0 м3 |
16.0 |
16.0 м3 |
24.0 |
24.0 м3 |
|
8.5 |
8.5 м3 |
16.5 |
16.5 м3 |
24.5 |
24.5 м3 |
|
9.0 |
9.0 м3 |
17.0 |
17.0 м3 |
25.0 |
25.0 м3 |
|
9.5 |
9.5 м3 |
17.5 |
17.5 м3 |
Х5 - Номер изделия
|
0001-9999 |
Последовательный индивидуальный номер |
Общий вид ПЦ и маркировочной таблички с указанием места нанесения заводского номера, места нанесения знака утверждения типа приведены на рисунках 1-4. Цистерна окрашивается в зависимости от заказа и может отличаться от приведенного на рисунках 1-3.
Схема пломбирования от несанкционированного изменения положения указателя уровня налива, обозначение места нанесения знака поверки представлены на рисунках 5-6. Пломбирование ПЦ осуществляется с помощью заклепки, проходящую через верхнюю стенку горловины и указатель уровня налива в виде металлического уголка, на которую давлением ударного клейма (плашки) наносится знак поверки в виде оттиска поверительного клейма.
Место нанесения заводского номера и знака утверждения типа

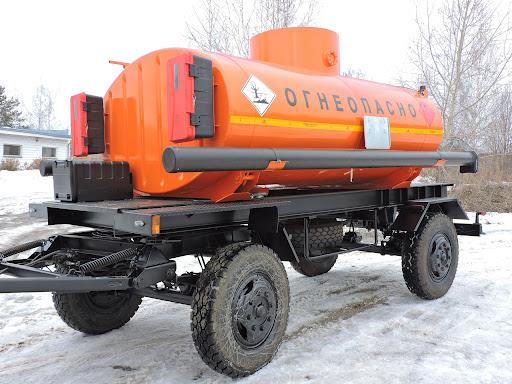

Рисунок 1 - Общий вид ПЦ чемоданного сечения
Место нанесения заводского номера и знака утверждения типа

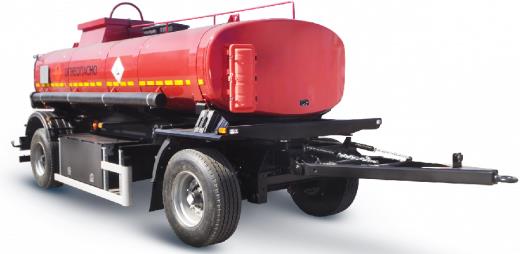

Рисунок 2 - Общий вид ПЦ круглого сечения
Место нанесения заводского номера и знака утверждения типа

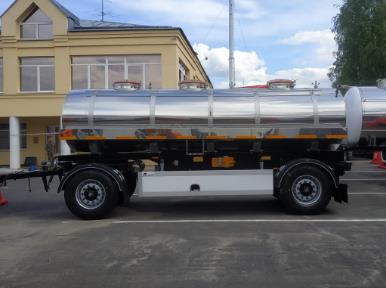

Рисунок 3 - Общий вид ПЦ овального сечения
|
ООО «ТАНКОЙЛ» | |||
|
ТИП |
ХХХХХХ | ||
|
VIN |
ХХХХХХХХХХХХХХХХХ | ||
|
Заводской номер |
ХХХХХ | ||
|
Вместимость номинальная |
м3 | ||
|
Масса собственная |
кг | ||
|
Масса полная допустимая |
кг | ||
|
Масса полная допустимая: |
на седло тягача |
кг | |
|
на оси тележки |
кг | ||
|
Год выпуска 20 г. | |||
Рисунок 4 - Общий вид маркировочной таблички ППЦ
Рисунок 5 - Схема пломбирования от несанкционированного изменения положения указателя уровня налива и обозначение места нанесения знака поверки
Рисунок 6 - Схема пломбирования от несанкционированного доступа во время транспортирования
Технические характеристики
Метрологические и технические характеристики приведены в таблицах 1-10.
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
ТАНКОЙЛ-2.0 |
ТАНКОЙЛ-2.5 |
ТАНКОЙЛ-3.0 |
ТАНКОЙЛ-3.5 |
ТАНКОЙЛ-4.0 |
ТАНКОЙЛ-4.5 |
|
Номинальная вместимость, м3 |
2,0 |
2,5 |
3,0 |
3,5 |
4,0 |
4,5 |
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
ТАНКОЙЛ-5.0 |
ТАНКОЙЛ-5.5 |
ТАНКОЙЛ-6.0 |
ТАНКОЙЛ-6.5 |
ТАНКОЙЛ-7.0 |
ТАНКОЙЛ-7.5 |
|
Номинальная вместимость, м3 |
5,0 |
5,5 |
6,0 |
6,5 |
7,0 |
7,5 |
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
ТАНКОЙЛ-8.0 |
ТАНКОЙЛ-8.5 |
ТАНКОЙЛ-9.0 |
ТАНКОЙЛ-9.5 |
ТАНКОЙЛ-10.0 |
ТАНКОЙЛ-10.5 |
|
Номинальная вместимость, м3 |
8,0 |
8,5 |
9,0 |
9,5 |
10,0 |
10,5 |
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
ТАНКОЙЛ-11.0 |
ТАНКОЙЛ-11.5 |
ТАНКОЙЛ-12.0 |
ТАНКОЙЛ-12.5 |
ТАНКОЙЛ-13.0 |
ТАНКОЙЛ-13.5 |
|
Номинальная вместимость, м3 |
11,0 |
11,5 |
12,0 |
12,5 |
13,0 |
13,5 |
Таблица 5 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
ТАНКОЙЛ-14.0 |
ТАНКОЙЛ-14.5 |
ТАНКОЙЛ-15.0 |
ТАНКОЙЛ-15.5 |
ТАНКОЙЛ-16.0 |
ТАНКОЙЛ-16.5 |
|
Номинальная вместимость, м3 |
14,0 |
14,5 |
15,0 |
15,5 |
16,0 |
16,5 |
Таблица 6 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
ТАНКОЙЛ-17.0 |
ТАНКОЙЛ-17.5 |
ТАНКОЙЛ-18.0 |
ТАНКОЙЛ-18.5 |
ТАНКОЙЛ-19.0 |
ТАНКОЙЛ-19.5 |
|
Номинальная вместимость, м3 |
17,0 |
17,5 |
18,0 |
18,5 |
19,0 |
19,5 |
Таблица 7 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||||
|
Модификация |
ТАНКОЙЛ-20.0 |
ТАНКОЙЛ-20.5 |
ТАНКОЙЛ-21.0 |
ТАНКОЙЛ-21.5 |
ТАНКОЙЛ-22.0 |
ТАНКОЙЛ-22.5 |
|
Номинальная вместимость, м3 |
20,0 |
20,5 |
21,0 |
21,5 |
22,0 |
22,5 |
Таблица 8 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модификация |
ТАНКОЙЛ-2З.0 |
ТАНКОЙЛ-23.5 |
ТАНКОЙЛ-24.0 |
ТАНКОЙЛ-24.5 |
ТАНКОЙЛ-25.0 |
|
Номинальная вместимость, м3 |
23,0 |
23,5 |
24,0 |
24,5 |
25,0 |
Таблица 9 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности ТМ, % |
±0,4 |
|
Разность между номинальной и действительной вместимостью, %, не более, для ТМ объемом: - от 2 до 5 м3 включительно; |
±2,5 |
|
- свыше 5 до 10 м3 включительно; |
±2,0 |
|
- свыше 10 м3 |
±1,5 |
Таблица 10 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Снаряженная масса, кг, не более, для цистерны, изготовленной из: -А |
7118 |
|
-С1 |
7850 |
|
-С2 |
8500 |
|
Габаритные размеры, мм, не более: - высота |
4000 |
|
- длина |
12350 |
|
- ширина |
2550 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от -40 до +45 |
Знак утверждения типа
на титульный лист Руководства по эксплуатации типографским способом и на маркировочную табличку ударным или лазерным методом.
Комплектность
Таблица 11 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Прицеп-цистерна |
ТАНКОЙЛ |
1 шт. |
|
Запасные части, инструменты и принадлежности |
- |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
|
Паспорт |
ПС |
1 экз. |
Сведения о методах измерений
приведены в Руководстве по эксплуатации «Полуприцепы-цистерны ТАНКОЙЛ» разделе 2 «ОПИСАНИЕ И РАБОТА».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расхода жидкости»
ТУ 292023-002-98644568-2025 «Прицепы-цистерны ТАНКОЙЛ. Технические условия»
