Источники питания постоянного тока АКИП-1176
| Номер в ГРСИ РФ: | 98544-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "Matrix Technology Inc.", Китай |
Источники питания постоянного тока АКИП-1176 (далее - источники) предназначены для воспроизведения и измерений напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98544-26 | ||||||
| Действует | по 19.05.2031 | ||||||
| Наименование | Источники питания постоянного тока | ||||||
| Модель | АКИП-1176 | ||||||
| Модификации |
АКИП-1176-4К-30-5 АКИП-1176-4К-30-10 АКИП-1176-4К-60-3 АКИП-1176-4К-60-5 АКИП-1176-5К-30-3 АКИП-1176-5К-30-5 АКИП-1176-5К-60-3 |
||||||
| Приказы |
№944 от
19.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 84b738a7-9f19-b948-0464-91c18be7169c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
MATRIX TECНNOLOGY INC., КИТАЙ, Huachuangda Culture and Technology Industrial Park, Haihui Road, Bao'an 49th District, Shenzhen
Поверка
| Методика поверки / информация о поверке |
РТ-МП-141-551-2026 ГСИ. Источники питания постоянного тока АКИП-1176. Методика поверки
(с 19.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98544-26: Описание типа
2026-98544-26.pdf
|
Скачать | 311.3 КБ | |
|
98544-26: Методика поверки
РТ-МП-141-551-2026
2026-mp98544-26.pdf
|
Скачать | 2.7 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1176 (далее - источники) предназначены для воспроизведения и измерений напряжения постоянного тока и силы постоянного тока.
Описание
Источники представляют собой электронные устройства средней мощности, выполненные в виде моноблока в металлическом корпусе настольного исполнения, с возможностью монтажа в стойку. На передней панели источников расположены дисплеи вольтметра и амперметра, индикаторы, регуляторы, функциональные кнопки и выключатели, отверстия для вентиляции. На задней панели расположены выходные клеммы, разъем (либо клеммы) для подключения напряжения питания, интерфейс RS232, клеммы для подключения удаленной нагрузки, управляемый вентилятор принудительной системы охлаждения.
Принцип действия источников основан на формировании на выходе из напряжения сети электропитания регулируемые стабилизированные напряжение и силу постоянного тока. При этом напряжение сети выпрямляется и фильтруется. Полученные напряжение и сила постоянного тока измеряются и отображаются встроенными цифровыми вольтметром и амперметром (5 разрядов). По принципу действия источники относятся к импульсным источникам питания.
Источники изготавливаются в следующий модификациях: АКИП-1176-4К-30-5; АКИП-1176-4К-30-10; АКИП-1176-4К-60-3; АКИП-1176-4К-60-5; АКИП-1176-5К-30-3; АКИП-1176-5К-30-5; АКИП-1176-5К-60-3 Модификации отличаются между собой количеством каналов, значениями номиналов выходных напряжения/ тока, уровнем пульсаций, значением нестабильности напряжения/ силы тока. Источники обеспечивают режимы стабилизации напряжения (CV) и стабилизации тока (CC), режимы защиты от перегрузки по напряжению, по току, защитой от перегрева, защитой от неправильного подключения.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Заводской номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель источников.
Общий вид источников представлен на рисунках 1, 2. Место нанесения заводского номера и место пломбирования от несанкционированного доступа пломбой в виде наклейки, наклеиваемой на стык двух частей корпуса, представлены на рисунках 3, 4. Место нанесения знака поверки представлено на рисунках 5, 6.
Место нанесения знака утверждения типа

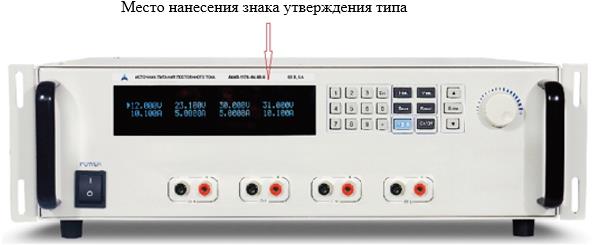

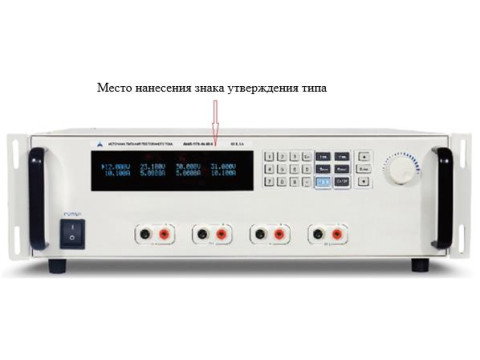

Рисунок 1 - Общий вид источников АКИП-1176-4К-30-5, АКИП-1176-4К-30-10, АКИП-1176-4К-60-3, АКИП-1176-4К-60-5
Место нанесения знака утверждения типа

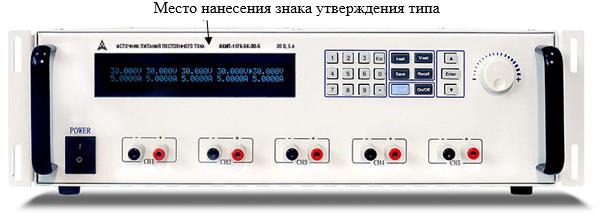

Рисунок 2 - Общий вид источников АКИП-1176-5К-30-3, АКИП-1176-5К-30-5, АКИП-1176-5К-60-3
Место пломбирования от несанкционированного доступа

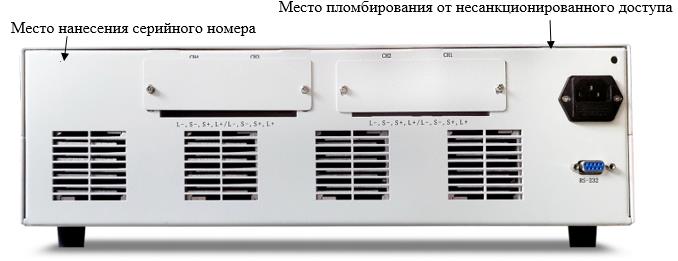

Рисунок 3 - Место нанесения серийного номера и место пломбирования от несанкционированного доступа источников АКИП-1176-4К-30-5, АКИП-1176-4К-30-10,
АКИП-1176-4К-60-3, АКИП-1176-4К-60-5

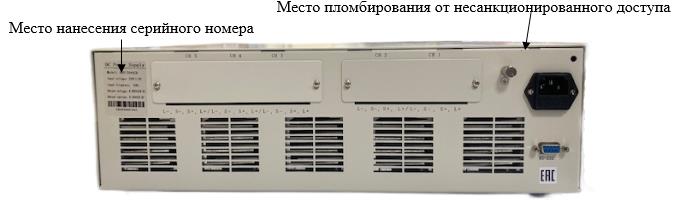

Рисунок 4 - Место нанесения серийного номера и место пломбирования от несанкционированного доступа источников АКИП-1176-5К-30-3, АКИП-1176-5К-30-5, АКИП-1176-5К-60-3

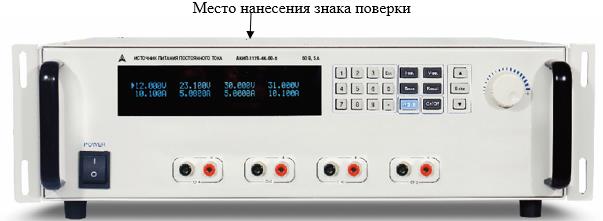

Рисунок 5 - Место нанесения знака поверки источников АКИП-1176-4К-30-5, АКИП-1176-4К-30-10, АКИП-1176-4К-60-3, АКИП-1176-4К-60-5

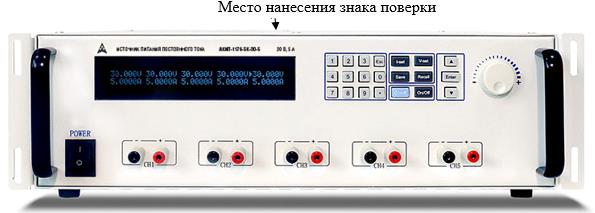

Рисунок 6 - Место нанесения знака поверки источников АКИП-1176-5К-30-3, АКИП-1176-5К-30-5, АКИП-1176-5К-60-3
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон воспроизведений и измерений напряжения постоянного тока (на каждом канале), В АКИП-1176-4К-30-5 |
от 0,001 до 30,000 |
|
АКИП-1176-4К-30-10 |
от 0,001 до 30,000 |
|
АКИП-1176-4К-60-3 |
от 0,001 до 60,000 |
|
АКИП-1176-4К-60-5 |
от 0,001 до 60,000 |
|
АКИП-1176-5К-30-3 |
от 0,001 до 30,000 |
|
АКИП-1176-5К-30-5 |
от 0,001 до 30,000 |
|
АКИП-1176-5К-60-3 |
от 0,001 до 60,000 |
|
Диапазон воспроизведений и измерений силы постоянного тока (на каждом канале), А: АКИП-1176-4К-30-5 |
от 0,0001 до 5,0000 |
|
АКИП-1176-4К-30-10 |
от 0,0001 до 10,0000 |
|
АКИП-1176-4К-60-3 |
от 0,0001 до 3,0000 |
|
АКИП-1176-4К-60-5 |
от 0,0001 до 5,0000 |
|
АКИП-1176-5К-30-3 |
от 0,0001 до 3,0000 |
|
АКИП-1176-5К-30-5 |
от 0,0001 до 5,0000 |
|
АКИП-1176-5К-60-3 |
от 0,0001 до 3,0000 |
|
Максимальная выходная мощность, Вт: АКИП-1176-4К-30-5 |
600 |
|
АКИП-1176-4К-30-10 |
1200 |
|
АКИП-1176-4К-60-3 |
720 |
|
АКИП-1176-4К-60-5 |
1200 |
|
АКИП-1176-5К-30-3 |
450 |
|
АКИП-1176-5К-30-5 |
750 |
|
АКИП-1176-5К-60-3 |
900 |
|
Пределы допускаемой абсолютной погрешности воспроизведений |
±(0,0005^ иуст +0,005) |
|
напряжения постоянного тока, В | |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±(0,0005^ иизм +0,005) |
|
Пределы допускаемой абсолютной погрешности воспроизведений силы |
±(0,0005^ 1уст +0,002) |
|
постоянного тока, А | |
|
Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А |
±(0,0005^ 1изм +0,002) |
|
Нестабильность напряжения постоянного тока на выходе при изменении напряжения питания ±10 % от номинального, В |
±(0,0002^+0,005) |
|
Нестабильность напряжения постоянного тока на выходе при изменении силы тока на нагрузке, В |
±(0,0002^+0,005) |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения питания ±10 % от номинального, А |
±(0,0002^+0,005) |
|
Нестабильность силы постоянного тока на выходе при изменении напряжения на нагрузке, А |
±(0,0002-1уст+0,005) |
|
Примечание: | |
|
иуст - значение напряжения постоянного тока, установленное на источнике, В; 1уст - значение силы постоянного тока, установленное на источнике, А иизм - значения напряжения постоянного тока, измеренное источником, В; 1изм - значение силы постоянного тока, измеренное источником, А. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов АКИП-1176-4К-30-5, АКИП-1176-4К-30-10, АКИП-1176-4К-60-3, АКИП-1176-4К-60-5 АКИП-1176-5К-30-3, АКИП-1176-5К-30-5, АКИП-1176-5К-60-3 |
4 5 |
|
Параметры электрического питания: напряжение переменного тока, В частота переменного тока, Гц |
220 ±10 % 50 |
|
Масса, кг, не более |
28 |
|
Габаритные размеры (ширинахвысотахглубина), мм, не более |
480x142x370 |
|
Рабочие условия эксплуатации: температура окружающего воздуха, °C относительная влажность, % |
от 10 до +40 от 30 до 80 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на шильдик, наклеиваемый на лицевую панель источников в месте, указанном на рисунках 1 и 2, и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-1176 |
1 шт. |
|
Сетевой шнур питания |
_ |
1 шт. |
|
Руководство по эксплуатации на CD диске |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе «Работа с прибором» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А
Источники питания постоянного тока АКИП-1176. Стандарт предприятия. MATRIX TECHNOLOGY INC
