Мегаомметры стрелочные МЕГЕОН
| Номер в ГРСИ РФ: | 98554-26 |
|---|---|
| Категория: | Омметры |
| Производитель / заявитель: | ООО "МАКСПРОФИТ", г. Королев, Московская обл. |
Мегаомметры стрелочные МЕГЕОН (далее по тексту - мегаомметры) предназначены для измерений электрического сопротивления изоляции электрических цепей.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98554-26 | |||||||||||||||
| Действует | по 21.05.2031 | |||||||||||||||
| Наименование | Мегаомметры стрелочные | |||||||||||||||
| Модель | МЕГЕОН | |||||||||||||||
| Модификации |
МЕГЕОН 13040 МЕГЕОН 13050 МЕГЕОН 13060 МЕГЕОН 13070 МЕГЕОН 13090 МЕГЕОН 13110 МЕГЕОН 13140 МЕГЕОН 13160 МЕГЕОН 13124 МЕГЕОН 13128 МЕГЕОН 13129 |
|||||||||||||||
| Приказы |
№978 от
21.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 5a0519d6-d3ab-3fc2-144b-dd1ad814da63 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «МАКСПРОФИТ», РОССИЯ, 141080, Московская обл., г.о. Королёв, г. Королёв, ул. Силикатная, д. 11, этаж 5, помещ. 650
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0424-2025 ГСИ. Мегаомметры стрелочные МЕГЕОН. Методика поверки
(с 21.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98554-26: Описание типа
2026-98554-26.pdf
|
Скачать | 127.7 КБ | |
|
98554-26: Методика поверки
МП 5.7-0424-2025
2026-mp98554-26.pdf
|
Скачать | 875.6 КБ |
Описание типа
Назначение
Мегаомметры стрелочные МЕГЕОН (далее по тексту - мегаомметры) предназначены для измерений электрического сопротивления изоляции электрических цепей.
Описание
Принцип действия мегаомметров основан на измерении тока, проходящего через измеряемое сопротивление, при приложении заданного постоянного испытательного напряжения.
Конструктивно мегаомметры состоят из следующих основных узлов: источника питания (электромеханического генератора переменного тока, батареек или аккумуляторов), преобразователя и электронного измерителя. На передней панели расположены отсчетное устройство (шкала со стрелочным указателем).
Мегаомметры изготавливаются в различных модификациях, отличающиеся друг от друга диапазоном измерений, погрешностью, измерительным напряжением, корпусом и источником питания. Модификации МЕГЕОН 13040, 13050, 13060, 13070, 13090, 13110, 13140 и 13160 выполнены в металлическом корпусе, и в качестве источника питания используется электромеханический генератор переменного тока. Модификации МЕГЕОН 13124, 13128 и 13129 выполнены в пластмассовом корпусе, а в качестве источника питания используются аккумуляторы или батарейки.
Заводской номер в виде цифрового обозначения, состоящего из арабских цифр, обеспечивающий идентификацию каждого экземпляра средств измерений. Он наносится на шкалу прибора методом трафаретной печати или типографским способом на маркировочную этикетку, приклеиваемую к нижней части корпуса мегаомметра.
Общий вид мегаомметров представлен на рисунке 1.
Места нанесения заводского номера и знака утверждения типа представлены на рисунке 2.
Для предотвращения несанкционированного доступа к внутренним частям мегаомметра осуществляется пломбировка путём установки пломбы в виде несъёмной наклейки. Она размещается на боковой или задней поверхности корпуса и предотвращает вскрытие прибора.
Схема пломбировки от несанкционированного доступа представлена на рисунке 3.
Нанесение знака поверки на средство измерений не предусмотрено.
МЕГЕОН 13124, 13128, 13129
МЕГЕОН 13040, 13050, 13060, 13070, 13090,
13110, 13140, 13160

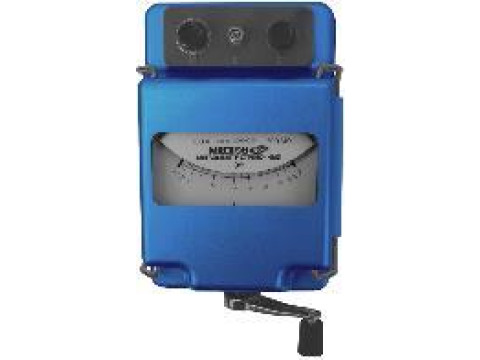

Р и с у н о к 1 - Общий вид мегаомметров Место нанесения заводского номера
Место нанесения знака утверждения типа
Р и с у н о к 2 - Места нанесения заводского номера и знака утверждения типа
Пломба завода-изготовителя
Р и с у н о к 3 - Схема пломбировки от несанкционированного доступа
Программное обеспечение отсутствует.
Технические характеристики
Основные метрологические и технические характеристики приведены в таблицах 1 - 4.
Таблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений электрического сопротивления, МОм | |
|
- модификация 13040; |
от 0,1 до 200 |
|
- модификация 13050; |
от 0,2 до 500 |
|
- модификация 13060; |
от 0,2 до 500 |
|
- модификация 13070; |
от 0,5 до 1000 |
|
- модификация 13090; |
от 1 до 2000 |
|
- модификация 13110; |
от 2 до 5000 |
|
- модификация 13140; |
от 5 до 5000 |
|
- модификация 13160; |
от 5 до 10000 |
|
- модификация 13124; |
от 5 до 100000 |
|
- модификация 13128; |
от 10 до 200000 |
|
- модификация 13129. |
от 10 до 200000 |
|
Напряжение постоянного тока на зажимах мегаомметра при измерении, В | |
|
- модификация 13040; |
100 |
|
- модификация 13050; |
250 |
|
- модификация 13060; |
500 |
|
- модификация 13070; |
500 |
|
- модификация 13090; |
1000 |
|
- модификация 13110; |
2000 |
|
- модификация 13140; |
5000 |
|
- модификация 13160; |
5000 |
|
- модификация 13124; |
2500 |
|
- модификация 13128 |
5000 |
|
- модификация 13129. |
5000 |
|
Пределы допускаемой относительной погрешности измерений электрического сопротивления, % - модификации 13124, 13128; - модификации 13040, 13050, 13060, 13070, 13090, 13129; - модификация 13110, 13140, 13160. |
± 5 ± 10 ± 20 |
|
Пределы допускаемой относительной погрешности напряжения постоянного тока на зажимах мегаомметра при измерении, % |
± 15 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Время установления показаний, с, не более |
15 |
|
Сопротивление изоляции между корпусом и изолированными от корпуса электрическими цепями, МОм, не менее |
40 |
|
Номинальное напряжение питания, (для модификаций 13124, 13128 и 13129), В |
1,5 (8 батареек АА); 1,2 (8 аккумуляторов АА) |
|
Габаритные размеры (длина х ширина х высота), мм, не более: - модификации 13040, 13050, 13060, 13070, 13090, 13110, 13140, 13160 - модификации 13124, 13128, 13129 |
215 х 130 х 140 200 х 145 х 95 |
|
Масса, кг, не более: - модификации 13040, 13050, 13060, 13070, 13090, 13110, 13140, 13160 - модификации 13124, 13128, 13129 |
1,6 1,0 (без батареек со щупом «Line») |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С - относительная влажность при температуре + 35 °С, %, не более |
от 0 до +40 до 60 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
30000 |
|
Средний срок службы, лет, не менее |
3 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорт, и на шкалу прибора методом трафаретной печати либо типографским способом на маркировочную этикетку, приклеиваемую к нижней части корпуса мегаомметра.
Комплектность
Т а б л и ц а 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Мегаомметр |
МЕГЕОН |
1 шт. |
|
Щупы |
_ |
2 шт. |
|
Ремень |
_ |
1 шт.* |
|
Кейс |
_ |
1 шт.* |
|
Руководство по эксплуатации и паспорт |
_ |
1 шт. |
|
* - для модификаций МЕГЕОН 13124, 13128, 13129 | ||
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» руководства по эксплуатации и паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
ТУ 26.51.43-001-23430128-2025 «Мегаомметры стрелочные МЕГЕОН. Технические условия».
