Пирометры B7
| Номер в ГРСИ РФ: | 98558-26 |
|---|---|
| Категория: | Пирометры |
| Производитель / заявитель: | ООО "Восток-7", г.Москва |
Пирометры В7 (далее по тексту - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98558-26 | |||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 21.05.2031 | |||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Пирометры | |||||||||||||||||||||||||||||||||||||||||||||
| Модель | B7 | |||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
B7-550 B7-320 B7-300 B7-700 B7-323С B7-900 B7-323B B7-323А B7-323Е B7-323D B7-1651 B7-2200 B7-1150 B7-1150A |
|||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№978 от
21.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4347ca64-033b-715a-891f-34dded744ccb | |||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «Восток-7», РОССИЯ, 129085, Москва, пр-д Ольминского, д. 3А, офис 930
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1533-207-2025 ГСИ. Пирометры B7. Методика поверки
(с 21.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98558-26: Описание типа
2026-98558-26.pdf
|
Скачать | 474.5 КБ | |
|
98558-26: Методика поверки
РТ-МП-1533-207-2025
2026-mp98558-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Пирометры В7 (далее по тексту - пирометры) предназначены для неконтактных измерений радиационной температуры твердых тел по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы.
Описание
Принцип действия пирометров основан на преобразовании потока инфракрасного излучения исследуемого объекта, переданного через оптическую систему и инфракрасный фильтр на фотоэлектрический приемник, в электрический сигнал, пропорциональный температуре, затем сигнал преобразуется внутренней микропроцессорной системой в цифровой сигнал.
Пирометры изготавливаются в следующих моделях: B7-550, B7-320, B7-300, B7-700, B7-323C, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D, B7-1651, B7-2200, B7-1150, B7-1150A. Модели пирометров различаются по метрологическим и техническим характеристикам, а также по конструктивному исполнению и функциональным особенностям.
Пирометры представляют собой оптико-электронные устройства, состоящие из: объектива, фокусирующего излучение объекта на термоэлектрический приемник и электронного блока измерения, регистрации и индикации. Микропроцессорная система пирометров обеспечивает обработку полученного результата измерения и индикацию на жидкокристаллическом дисплее в виде цифрового сигнала текущего значения измеряемой температуры объекта. На корпусе пирометров расположены ж/к дисплей и функциональные кнопки.
Пирометры моделей В7-323С, B7-323B, В7-323Е, B7-323D могут также работать с внешними термоэлектрическими преобразователями (ТП) утвержденных типов с номинальной статистической характеристикой преобразования (НСХ) типа «К» (по ГОСТ Р 8.585-2001), которые подключаются с помощью мини-адаптера к соответствующему разъему на корпусе пирометра. Сигналы с внешнего ТП преобразуются внутренней микропроцессорной системой пирометра в температуру и индицируются на дисплее.
Пирометры моделей B7-1651, B7-2200 имеют в корпусе USB-разъем
для присоединения к персональному компьютеру (ПК).
Питание пирометров осуществляется при помощи 2-х сменных элементов питания типа «ААА» (кроме моделей B7-900, B7-700, B7-1651, B7-2200, B7-1150, B7-1150A). Питание пирометров моделей B7-900, B7-700, B7-1651, B7-2200, B7-1150, B7-1150A осуществляется при помощи сменного элемента питания типа «Крона».
Фотографии общего вида пирометров приведены на рисунках 1-7. Пирометры могут изготавливаться в корпусе с различной цветовой гаммой.
Место нанесения заводского номера
Рисунок 1 - Общий вид пирометров модели В7-323А
Рисунок 2 - Общий вид пирометров моделей В7-323С, B7-323B, В7-323Е, B7-323D

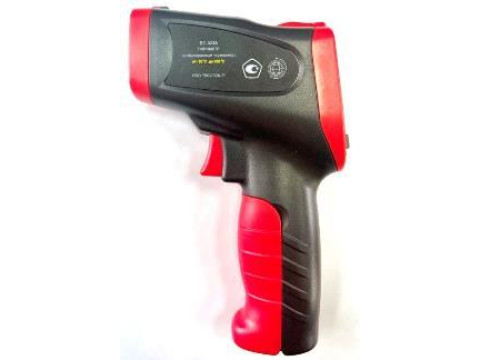

Рисунок 3 - Общий вид пирометров модели B7-320
Рисунок 4 - Общий вид пирометров моделей B7-300, B7-550
Рисунок 5 - Общий вид пирометров моделей B7-700, B7-900
Место нанесения заводского номера

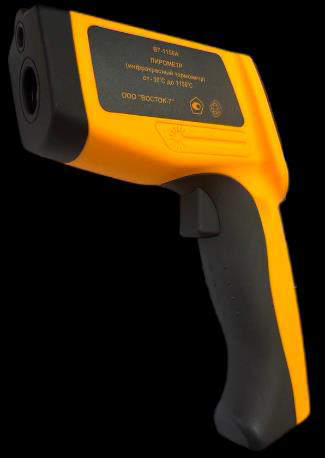

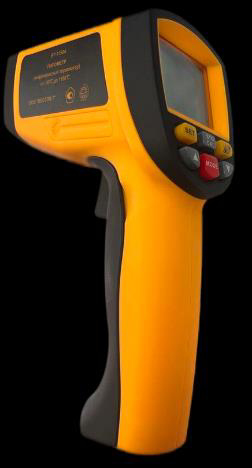

Рисунок 6 - Общий вид пирометров моделей B7-1150, B7-1150A

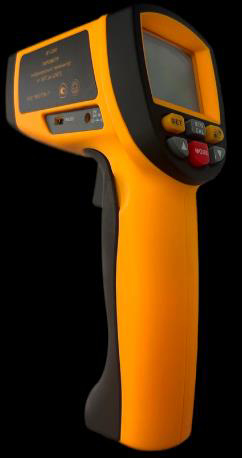

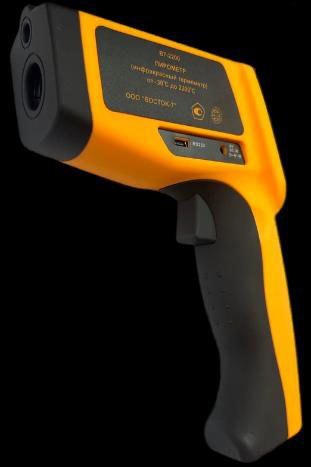

Рисунок 7 - Общий вид пирометров моделей B7-1651, B7-2200
Пломбирование пирометров не предусмотрено. Заводской номер пирометров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки:
- на корпус пирометра внутри батарейного отсека (для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D);
- на нижнюю часть корпуса пирометра (для моделей B7-1150, B7-1150A, B7-1651, B7-2200).
Конструкция пирометров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) пирометров состоит из встроенного, метрологически значимого, ПО, находящегося в ПЗУ, размещенном внутри корпуса пирометра, и недоступного для внешней модификации. У пирометров моделей B7-1651, B7-2200 помимо встроенного также есть еще и автономное ПО «Infrared Thermometer», которое устанавливается на персональный компьютер и предназначено для передачи и обработки данных измерений пирометра.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D - недоступны.
Идентификационные данные встроенной части ПО моделей B7-1150, B7-1150A, B7-1651, B7-2200 приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО пирометров моделей B7-1150, B7-1150A
|
Идентификационные данные (признаки) |
Значение (в зависимости от модели) | |
|
B7-1150 |
B7-1150A | |
|
Идентификационное наименование ПО |
firmware | |
|
Номер версии (идентификационный номер) ПО |
не ниже V010.42.0 |
не ниже V021.23.0 |
|
Цифровой идентификатор программного обеспечения |
отсутствует | |
Таблица 2 - Идентификационные данные ПО пирометров моделей B7-1651, B7-2200
|
Идентификационные данные (признаки) |
Значение (в зависимости от модели) | |
|
B7-1651 |
B7-2200 | |
|
Идентификационное наименование ПО |
firmware | |
|
Номер версии (идентификационный номер) ПО |
не ниже V020.42.0 |
не ниже V6.1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует | |
Технические характеристики
Метрологические и технические характеристики пирометров в зависимости от модели приведены в таблицах 3-12. Показатели надежности приведены в таблице 13.
|
Таблица 3 - Метрологические и технические ха |
рактеристики пирометров модели B7-320 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +400 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С |
±10,0 (в диапазоне от -50 °C до -40 °C включ.) ±3,0 (св. -40 °C до +100 °C включ.) |
|
Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % |
±2,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1; 1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности (фиксированный) |
0,95 |
|
Масса, г, не более |
124 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
160x44x78 |
|
Напряжение питания, В |
3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 95 (без конденсации) |
Таблица 4 - Метрологические и технические характеристики пирометров моделей B7-300, B7-550
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
B7-300 |
B7-550 | |
|
Диапазон измерений температуры, °С |
от -50 до +420 |
от -50 до +550 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -40 °С включ. - в диапазоне св. -40 °C до -20 °С включ. - в диапазоне св. -20 °C до +100 °С включ. |
±10,0 ±5,0 ±3,0 |
±8,0 ±5,0 ±3,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % |
±2,0 | |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1;1 | |
|
Показатель визирования |
12:1 | |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
|
Масса, г, не более |
162 |
148 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
90x44x170 |
101x43x153 |
|
Напряжение питания, В |
3 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 95 (без конденсации) | |
|
Таблица 5 - Метрологические и технические ха |
рактеристики пирометров модели B7-323B |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +850 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -30 °С включ. - в диапазоне св. -30 °C до -20 °С включ. - в диапазоне св. -20 °C до +100 °С включ. |
±10,0 ±5,0 ±3,0 |
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +600 °С включ. - в остальном диапазоне |
±2,0 ±3,0 |
|
Диапазон измерений температуры при работе с внешними ТП, °C |
от 0 до +250 |
|
Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП, °C |
±2,5 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
Продолжение таблицы 5
|
Наименование характеристики |
Значение |
|
Масса, г, не более |
202 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
108x49x177 |
|
Напряжение питания, В |
3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 90 (без конденсации) |
|
Таблица 6 - Метрологические и технические ха |
рактеристики пирометров модели B7-323D |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +850 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -40 °С включ. - в диапазоне св. -40 °C до -20 °С включ. - в диапазоне св. -20 °C до +100 °С включ. |
±8,0 ±5,0 ±3,0 |
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +800 °С включ. - в остальном диапазоне |
±2,0 ±3,0 |
|
Диапазон измерений температуры при работе с внешними ТП, °C |
от -40 до +500 |
|
Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП в диапазоне от -40 до +340 °C включ., °C |
±2,5 |
|
Пределы допускаемой относительной погрешности измерений температуры при работе с внешними ТП в остальном диапазоне, % |
±0,75 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Масса, г, не более |
202 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
108x49x177 |
|
Напряжение питания, В |
3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 90 (без конденсации) |
Таблица 7 - Метрологические и технические характеристики пирометров моделей B7-323C, В7-323Е, В7-323А
|
Наименование характеристики |
Значение |
(в зависимости от модели) | |
|
B7-323C |
В7-323Е |
В7-323А | |
|
Диапазон измерений температуры, °С |
от -50 до +600 |
от -50 до +1050 |
от -50 до +600 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -50 °C до +100 °С включ., °С |
±3,0 | ||
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +500 °С включ. - в остальном диапазоне |
±2,0 ±3,0 |
±2,0 ±2,0 |
±2,0 ±3,0 |
|
Диапазон измерений температуры при работе с внешними ТП, °C |
от -40 до +500 |
- | |
|
Пределы допускаемой абсолютной погрешности измерений температуры при работе с внешними ТП в диапазоне от -40 до +340 °C, °C |
±2,5 |
- | |
|
Пределы допускаемой относительной погрешности измерений температуры при работе с внешними ТП в остальном диапазоне, % |
±0,75 |
- | |
|
Спектральный диапазон, мкм |
от 8 до 14 | ||
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 | ||
|
Показатель визирования |
12:1 |
16:1 |
12:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||
|
Масса, г, не более |
202 | ||
|
Габаритные размеры, мм (длина х ширина х высота), не более |
108x49x177 | ||
|
Напряжение питания, В |
3 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 90 (без конденсации) | ||
|
Таблица 8 - Метрологические и технические ха |
рактеристики пирометров модели B7-700 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +750 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -30 °С включ. - в диапазоне св. -30 °C до -20 °С включ. - в диапазоне св. -20 °C до +100 °С включ. |
±8,0 ±5,0 ±3,0 |
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +500 °С включ. - в диапазоне св. +500 °C до +600 °C включ. - в остальном диапазоне |
±2,0 ±3,0 ±4,0 |
Продолжение таблицы 8
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Масса, г, не более |
224 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
105x50x180 |
|
Напряжение питания, В |
3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 95 (без конденсации) |
|
Таблица 9 - Метрологические и технические ха |
рактеристики пирометров модели B7-900 |
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +900 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -50 °C до -40 °С включ. - в диапазоне св. -40 °C до +100 °С включ. |
±5,0 ±3,0 |
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +600 °C включ. - в остальном диапазоне |
±2,0 ±3,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
12:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Масса, г, не более |
223 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
105x50x185 |
|
Напряжение питания, В |
3 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 95 (без конденсации) |
Таблица 10 - Метрологические и технические характеристики пирометров моделей B7-1150, B7-1150A
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
B7-1150 |
B7-1150A | |
|
Диапазон измерений температуры, °С |
от -30 до +1150 |
от -18 до +1150 |
|
Пределы допускаемой абсолютной погрешности измерений температуры, °С: - в диапазоне от -30 °C до -20 °С включ. - в диапазоне св. -20 °C до -10 °С включ. - в диапазоне св. -10 °C до +100 °С включ. |
±8,0 ±5,0 ±3,0 |
±3,0 ±3,0 |
|
Пределы допускаемой относительной погрешности измерений температуры в остальном диапазоне, % |
±2,0 |
±3,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 | |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 | |
|
Показатель визирования |
20:1 |
50:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
|
Масса, г, не более |
270 | |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
141x60x200 | |
|
Напряжение питания, В |
9 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 95 (без конденсации) | |
Таблица 11 - Метрологические и технические характеристики пирометров модели B7-1651
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -30 до +1650 |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -30 °C до +100 °С включ., °С |
±3,0 |
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне св. +100 °C до +1600 °C включ. - в остальном диапазоне |
±2,0 ±3,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
50:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Масса, г, не более |
270 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
141x60x200 |
|
Напряжение питания, В |
9 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 95 (без конденсации) |
Таблица 12 - Метрологические и технические характеристики пирометров модели B7-2200
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений температуры, °С |
от +200 до +2200 |
|
Диапазон показаний температуры, °С |
от -30 до +2200 |
|
Пределы допускаемой относительной погрешности измерений температуры, %: - в диапазоне от +200 °C до +450 °C включ. - в диапазоне св. +450 °C до +1100 °C включ. - в остальном диапазоне |
±2,0 ±3,0 ±4,0 |
|
Спектральный диапазон, мкм |
от 8 до 14 |
|
Разрешающая способность (цена единицы младшего разряда), °С |
0,1 |
|
Показатель визирования |
80:1 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 |
|
Масса, г, не более |
270 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
141x60x200 |
|
Напряжение питания, В |
9 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от 0 до +40 от 10 до 95 (без конденсации) |
Таблица 13 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка до отказа, ч, не менее |
14 000 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на пирометры типографским способом, а также на наклейку, прикрепляемую к корпусу пирометров.
Комплектность
Таблица 14 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Пирометр |
B7 (обозначение модели - в соответствии с заказом) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Элемент питания типа «ААА» (для моделей B7-550, B7-320, B7-300, B7-700, В7-323С, B7-900, B7-323B, В7-323А, В7-323Е, B7-323D) |
- |
2 шт. |
|
Элемент питания типа «Крона» (для моделей B7-1651, B7-2200, B7-1150, B7-1150A) |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
«Infrared Thermometer» |
1 шт. |
Сведения о методах измерений
приведены в разделе «Измерение температуры» Руководства по эксплуатации.
Нормативные документы
ГОСТ 28243-96 Пирометры. Общие технические требования;
Приказ Федерального агентства по техническому регулированию и метрологии от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.51-120-7717734230-2023 Пирометры В7. Технические условия.
