Преобразователи температуры PANAM
| Номер в ГРСИ РФ: | 98562-26 |
|---|---|
| Производитель / заявитель: | PANAM ENGINEERS LTD, Индия |
Преобразователи температуры PANAM (далее по тексту - преобразователи или ПТ) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (далее по тексту - ТС), термоэлектрических преобразователей (далее по тексту - ТП) и других датчиков, имеющих выходной сигнал в виде электрического сопротивления или напряжения постоянного тока, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколу HART (при наличии).
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98562-26 | |||||||||||||||||||||
| Действует | по 21.05.2031 | |||||||||||||||||||||
| Наименование | Преобразователи температуры | |||||||||||||||||||||
| Модель | PANAM | |||||||||||||||||||||
| Модификации |
PTT-301 PРТ-401, мод. PTT-401-01 PРТ-401, мод. PTT-401-02 PРТ-401, мод. PРТ-401-03 PРТ-402, мод. PРТ-402-04 PРТ-402, мод. PРТ-402-05 PРТ-402, мод. PРТ-402-06 PРТ-402, мод. PРТ-402-07 PРТ-402, мод. PРТ-402-08 PРТ-402, мод. PРТ-402-09 PSI-601 |
|||||||||||||||||||||
| Приказы |
№978 от
21.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 12944f1b-c22d-1557-8bd5-32c4901219d7 | |||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||
Производитель / Заявитель
«PANAM ENGINEERS LTD.», ИНДИЯ, Survey No. 192, NH-8 At & Post - Piludra, Taluka Prantij, Dist: Sabarkantha, Gujarat, 383120
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1111-207-2025 ГСИ. Преобразователи температуры PANAM. Методика поверки
(с 21.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
5 лет
Для преобразователей моделей PTT-401-03, PTT-402-06, PTT-402-07, PTT-402-08, PTT-402-09
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98562-26: Описание типа
2026-98562-26.pdf
|
Скачать | 272.7 КБ | |
|
98562-26: Методика поверки
РТ-МП-1111-207-2025
2026-mp98562-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Преобразователи температуры PANAM (далее по тексту - преобразователи или ПТ) предназначены для измерений и преобразования сигналов, поступающих от термопреобразователей сопротивления (далее по тексту - ТС), термоэлектрических преобразователей (далее по тексту - ТП) и других датчиков, имеющих выходной сигнал в виде электрического сопротивления или напряжения постоянного тока, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА, а также в цифровой сигнал для передачи по протоколу HART (при наличии).
Описание
Принцип действия преобразователей основан на измерении и преобразовании входных сигналов, поступающих от первичных термопреобразователей или датчиков, имеющих выходной сигнал в виде электрического сопротивления или напряжения постоянного тока, в унифицированные аналоговые сигналы в виде силы постоянного тока в диапазоне от 4 до 20 мА с наложенным на него цифровым частотно-модулированным сигналом стандарта HART (при наличии).
Сигнал с подключенного ТС (или ТП) или датчика поступает на вход преобразователя, где преобразуется с помощью аналого-цифрового преобразователя (АЦП) в дискретный сигнал. Далее дискретный сигнал обрабатывается с помощью встроенного микропроцессора и поступает либо на цифро-аналоговый преобразователь, где происходит преобразование в унифицированные сигналы силы постоянного тока, на которые, при наличии у ПТ частотного модулятора, может накладываться сигнал HART-протокола, либо передается по цифровому интерфейсу или на ЖК-дисплей преобразователя.
Преобразователи температуры PANAM изготавливаются следующих серий: PTT-301, PTT-401, PTT-402, PSI-601. Серии преобразователей отличаются друг от друга по конструктивному исполнению и по техническим и метрологическим характеристикам.
Преобразователь серии PTT-301 выполнен в алюминиевом корпусе или в корпусе из нержавеющей стали с отвинчивающейся крышкой и с ЖК-дисплеем, преобразователи серий PTT-401 и PTT-402 конструктивно выполнены в пластиковом корпусе с расположенными на нем клеммами для подачи напряжения питания, подключения входного и выходного сигналов. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы. Преобразователи серии PTT-401 предназначены для монтажа на рейке стандарта DIN, преобразователи серии PTT-402 предназначены для монтажа в соединительной головке. Преобразователь серии PTT-301 монтируется на стене или на трубе.
Преобразователи серии PTT-401 изготавливаются в следующих моделях, отличающихся по конструктивному исполнению и по техническим и метрологическим характеристикам: PTT-401-01, PTT-401-02, PTT-401-03. Преобразователи серии PTT-402 изготавливаются в следующих моделях: PTT-402-04, PTT-402-05, PTT-402-06, PTT-402-07, PTT-402-08, PTT-402-09, отличающихся друг от друга конструктивным исполнением и наличием маркировки взрывозащиты.
Преобразователь серии PSI-601 конструктивно выполнен в защитном корпусе из литого под давлением алюминиевого сплава, в который встроен 5-ти разрядный ЖК-дисплей. Данный корпус оснащен откручивающейся крышкой, кабельными вводами-выводами резьбового типа и монтажными приспособлениями. Внутри корпуса преобразователей размещены печатные платы с элементами электрической схемы. Монтаж может быть осуществлен на плоской поверхности или на трубе диаметром от 35 до 65 мм.
Преобразователи могут иметь взрывозащищенное исполнение и могут применяться во взрывоопасных зонах в соответствии с указанными на них маркировками взрывозащиты.
Структуры условного обозначения преобразователей серий PTT-301, PTT-401, PTT-402, PSI-601 приведены на рисунках 1-4. Расшифровки структур условного обозначения ПТ серий PTT-301, PTT-401, PTT-402, PSI-601 приведены в таблицах 1-4.
PTT
1 2 3 4 5 6 7 8 9 10 11 12 13 14
Рисунок 1 - Структура условного обозначения преобразователей серии PTT-301
Таблица 1 - Расшифровка структуры условного обозначения ПТ серии PTT-301
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PTT |
Преобразователь температуры |
|
2 |
Описание модели |
301 |
Двухканальный преобразователь температуры с унифицированным выходным сигналом постоянного тока от 4 до 20 мА + HART) |
|
3 |
Исполнение корпуса |
AL |
Алюминиевый корпус с дисплеем |
|
S6 |
Корпус из нержавеющей стали с дисплеем | ||
|
4 |
Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала |
01 |
Преобразователь термоэлектрический с НСХ типа «В» |
|
02 |
Преобразователь термоэлектрический с НСХ типа «Е» | ||
|
03 |
Преобразователь термоэлектрический с НСХ типа «J» | ||
|
04 |
Преобразователь термоэлектрический с НСХ типа «К» | ||
|
05 |
Преобразователь термоэлектрический с НСХ типа «N» | ||
|
06 |
Преобразователь термоэлектрический с НСХ типа «R» | ||
|
07 |
Преобразователь термоэлектрический с НСХ типа «S» | ||
|
08 |
Преобразователь термоэлектрический с НСХ типа «Т» | ||
|
09 |
Преобразователь термоэлектрический с НСХ типа «L» | ||
|
10 |
Термопреобразователь сопротивления с НСХ типа «Pt50» |
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
11 |
Термопреобразователь сопротивления с НСХ типа «Pt 100» | ||
|
12 |
Термопреобразователь сопротивления с НСХ типа «Pt200» | ||
|
13 |
Термопреобразователь сопротивления с НСХ типа «Pt500» | ||
|
14 |
Термопреобразователь сопротивления с НСХ типа «Pt1000» | ||
|
15 |
Термопреобразователь сопротивления с НСХ типа «Си50» (а =0,00426) | ||
|
16 |
Термопреобразователь сопротивления с НСХ типа «Си100» (а =0,00426) | ||
|
17 |
Термопреобразователь сопротивления с НСХ типа «100Н» | ||
|
18 |
Термопреобразователь сопротивления с НСХ типа «50М» (а =0,00428) | ||
|
19 |
Термопреобразователь сопротивления с НСХ типа «100М» (а =0,00428) | ||
|
20 |
Термопреобразователь сопротивления с НСХ типа «50П» | ||
|
21 |
Термопреобразователь сопротивления с НСХ типа «100П» | ||
|
22 |
Термопреобразователь сопротивления с НСХ типа «500П» | ||
|
23 |
Термопреобразователь сопротивления с НСХ типа «1000П» | ||
|
24 |
мВ | ||
|
25 |
Ом | ||
|
5 |
Диапазон измерений температуры |
От Х до y°c |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры |
|
6 |
Аварийный сигнал |
Н |
Высокий уровень |
|
L |
Низкий уровень | ||
|
7 |
Электрическое подключение |
1 |
Кабельный ввод M20*1,5 |
|
2 |
Кабельный ввод 1/2” NPTF | ||
|
8 |
Вид сертификации |
1 |
Сертификат SIL |
|
2 |
Сертификат ТР ТС 012 Exia | ||
|
3 |
Сертификат ТР ТС 012 Exd | ||
|
4 |
Сертификат IP67 | ||
|
9 |
Дополнительные принадлежности |
0 |
Не требуются |
|
1 |
Маркировочная табличка | ||
|
2 |
Монтажная скоба для крепления из оцинкованной стали | ||
|
3 |
Монтажная скоба для крепления из нержавеющей стали |
РТТ
1 2 3 4 5 6 7 8 9
Рисунок 2 - Структура условного обозначения преобразователей серии PTT-401
Таблица 2 - Расшифровка структуры условного обозначения ПТ серии PTT-401
|
Позиция |
Описание позиции |
Код |
Описание кода | ||
|
1 |
Обозначение типа |
РТТ |
Преобразователь температуры | ||
|
2 |
Серия |
401 |
Для монтажа на DIN-рейке | ||
|
3 |
Тип преобразователя |
01 |
Интеллектуальный для преобразования сигналов от ТП и ТС | ||
|
02 |
Интеллектуальный для преобразования сигналов от ТП и ТС искробезопасное исполнение Ex i | ||||
|
03 |
Для преобразования сигналов от ТС (Pt100 и 100Н) | ||||
|
4 |
Сертификация уровня полноты безопасности |
0 |
Отсутствует | ||
|
1 |
SIL2 | ||||
|
2 |
SIL3 | ||||
|
5 |
Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала |
01 |
В |
15 |
Pt500 |
|
02 |
Е |
16 |
Pt1000 | ||
|
03 |
J |
17 |
10П | ||
|
04 |
К |
18 |
50П | ||
|
06 |
N |
19 |
100П | ||
|
07 |
R |
20 |
500П | ||
|
08 |
S |
21 |
Си50 (а=0,00426 °С-1) | ||
|
09 |
T |
22 |
Си50 (а=0,00426 °С-1) | ||
|
10 |
L |
23 |
50М (а =0,00428 °С-1) | ||
|
11 |
Pt10 |
24 |
100М (а =0,00428 °С-1) | ||
|
12 |
Pt50 |
25 |
100Н | ||
|
13 |
Pt100 |
26 |
мВ | ||
|
14 |
Pt200 |
27 |
Ом | ||
|
6 |
Количество первичных датчиков |
- |
Отсутствует | ||
|
7 |
Тип и схема подключаемых первичных датчиков температуры |
- |
Отсутствует | ||
|
8 |
Настроенный диапазон измерений |
От Х до Y °С |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры | ||
|
9 |
Аварийный сигнал |
Н |
Высокий уровень | ||
|
L |
Низкий уровень | ||||
Примечание - опции между собой разделяют знаком «-»
РТТ
1 2 3 4 5 6 7 8 9
Рисунок 3 - Структура условного обозначения преобразователей серии PTT-402
Таблица 3 - Расшифровка структуры условного обозначения ПТ серии PTT-402
|
Позиция |
Описание позиции |
Код |
Описание кода | ||
|
1 |
Обозначение типа |
РТТ |
Преобразователь температуры | ||
|
2 |
Серия |
402 |
Для монтажа в головке датчика | ||
|
3 |
Тип преобразователя |
04 |
Интеллектуальный для преобразования сигналов от ТП и ТС | ||
|
05 |
Интеллектуальный для преобразования сигналов от ТП и ТС, искробезопасное исполнение Exi | ||||
|
06 |
Для преобразования сигналов от ТС (Pt100 или 100П) | ||||
|
07 |
Для преобразования сигналов от ТС (Pt100 или 100П) взрывозащищенная версия | ||||
|
08 |
Для преобразования сигналов от ТС (Pt100 или 100П или 100Н) | ||||
|
09 |
Универсальный для преобразования сигналов от ТП и ТС | ||||
|
4 |
Сертификация уровня полноты безопасности |
0 |
Отсутствует | ||
|
1 |
SIL2 | ||||
|
2 |
SIL3 | ||||
|
5 |
Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала |
01 |
В |
15 |
Pt500 |
|
02 |
Е |
16 |
Pt1000 | ||
|
03 |
J |
17 |
10П | ||
|
04 |
К |
18 |
50П | ||
|
06 |
N |
19 |
100П | ||
|
07 |
R |
20 |
500П | ||
|
08 |
S |
21 |
Си50 (а=0,00426 °С-1) | ||
|
09 |
T |
22 |
Си100 (а=0,00426 °С-1) | ||
|
10 |
L |
23 |
50М (а =0,00428 °С-1) | ||
|
11 |
Pt10 |
24 |
100М (а =0,00428 °С-1) | ||
|
12 |
Pt50 |
25 |
100Н | ||
|
13 |
Pt100 |
26 |
мВ | ||
|
14 |
Pt200 |
27 |
Ом | ||
|
6 |
Количество первичных датчиков |
- |
Отсутствует | ||
|
7 |
Тип и схема подключаемых первичных датчиков температуры |
- |
Отсутствует | ||
|
8 |
Настроенный диапазон измерений |
От Х до Y °С |
Где: X - нижний предел диапазона измерений температуры; Y - верхний предел диапазона измерений температуры | ||
|
9 |
Аварийный сигнал |
Н |
Высокий уровень | ||
|
L |
Низкий уровень | ||||
Примечание - опции между собой разделяют знаком «-»
PSI ___
1 2
5 6 7 8 9
Рисунок 4 - Структура условного обозначения преобразователей серии PSI-601
Таблица 4 - Расшифровка структуры условного обозначения ПТ серии PSI-601
|
Позиция |
Описание позиции |
Код |
Описание кода |
|
1 |
Обозначение типа |
PSI |
Преобразователь температуры с ЖК-дисплеем |
|
2 |
Серия |
601 |
С ЖК-дисплеем |
|
3 |
Вид сертификации |
00 |
Отсутствует |
|
06 |
Сертификат ТР ТС 012 | ||
|
07 |
Сертификат IP67 | ||
|
Примечание: возможно выбрать сразу несколько опций. | |||
|
4 |
Принадлежности |
00 |
Не требуются |
|
01 |
Монтажный комплект для установки на 2” трубе | ||
Фотографии общего вида ПТ с указанием мест нанесения заводского номера приведены на рисунках 5 и 6. Заводской номер ПТ в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на металлический шильдик, прикрепляемый к защитному корпусу ПТ (для серий РТТ-301 и PSI-601) или в виде наклейки, приклеенной на корпус (для серий PTT-401 и PTT-402). Цветовая гамма корпуса преобразователей может отличаться от приведенной на рисунке. Конструкция ПТ не предусматривает нанесение знака поверки на средство измерений. Пломбирование ПТ не предусмотрено.

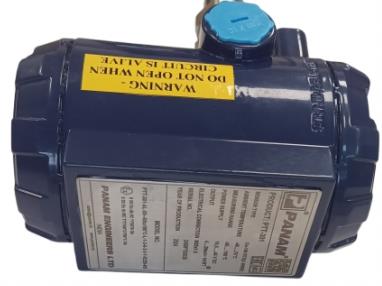

а) ПТ серии PTT-301
заводского номера
Место нанесения

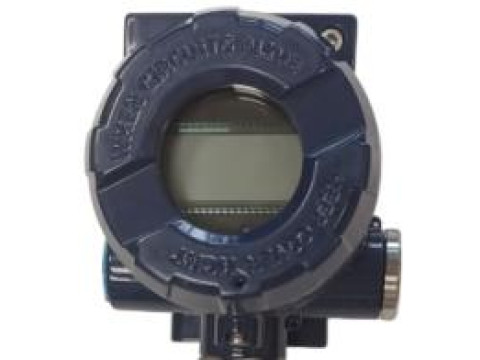

б) ПТ серии PSI-601
Рисунок 5 - Общий вид ПТ серий: PTT-301 и PSI-601 с указанием мест нанесения заводского номера
а) модели PPT-402-07, PPT-402-08, PPT-402-09
PPT-401-01,
Место
нанесения
заводского
PPT-401-02
в) модель PPT-402-06
д) модель PPT-401-03
г) модели PPT-402-04 и PPT-402-05
Рисунок 6 - Общий вид ПТ серий РРТ-401 и РРТ-402 с указанием мест нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее по тексту - ПО) преобразователей состоит из встроенного ПО (только для ПТ с интерфейсом HART) обеспечивающего метрологические характеристики преобразователей, и внешнего ПО.
Встроенное ПО устанавливается в энергонезависимую память преобразователей на предприятии-изготовителе во время производственного цикла. Встроенное ПО недоступно для внешней модификации. Метрологические характеристики приборов нормированы с учетом влияния встроенного ПО.
В соответствии с п. 4.3 рекомендации по метрологии Р 50.2.077-2014 конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «высокий». Идентификационные данные встроенного программного обеспечения недоступны.
Внешнее ПО «RAPORT-2» не является метрологически значимым и представляет собой технологическую программу, используемую для программирования преобразователей через ПК или с помощью HART коммуникатора.
Технические характеристики
Метрологические и технические характеристики ПТ приведены в таблицах 5 - 12.
Таблица 5 - Метрологические характеристики преобразователей серии PTT 301
|
Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала(1) |
Диапазон измерений2) |
Минимальный интервал измерений (3) |
Пределы допускаемой основной погрешности (4), (5), (6) ), (7) |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до +30 °С включ.) / 10 °C | |
|
АЦП (абсолютная) |
ЦАП (приведенная (к интервалу измерений)) | ||||
|
B |
от +500 °С до +1820 °С |
50 °C |
±0,55 °C |
± 0,05 % |
±0,001 °C |
|
T |
от -150 °С до +400 °С |
±0,15 °C | |||
|
J |
от -210 °С до +1200 °С |
±0,20 °C | |||
|
E |
от -150 °С до +1000 °С |
±0,15 °C | |||
|
K |
от -150 °С до +1372 °С |
±0,30 °C | |||
|
N |
от -150 °С до +1300 °С |
±0,25 °C | |||
|
R |
от +50 °С до +1768 °С |
±0,35 °C | |||
|
S |
от +50 °С до +1768 °С |
±0,40 °C | |||
|
L |
от -200 °С до +800 °С |
±0,20 °C | |||
|
Pt50 (2-х, 3-х, 4-х пр. схема соед.) |
от -200 °С до +850 °С |
10°C |
±0,2 °C |
±0,007 °C | |
|
Pt100 (2-х, 3-х, 4-х пр. схема соед.) |
от -200 °С до +850 °С |
±0,07 °C |
±0,0035 °C | ||
|
Pt200 (2-х, 3-х, 4-х пр. схема соед.) |
от -200 °С до +850 °С |
±0,2 °C |
±0,002 °C | ||
|
Pt500 (2-х, 3-х, 4-х пр. схема соед.) |
от -200 °С до +850 °С |
±0,05 °C |
±0,0007 °C | ||
|
Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала(1) |
Диапазон измерений2) |
Минимальный интервал измерений (3) |
Пределы допускаемой основной погрешности (4), (5), (6) ), (7) |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до +30 °С включ.) / 10 °C | |
|
АЦП (абсолютная) |
ЦАП (приведенная (к интервалу измерений)) | ||||
|
Pt1000 (2-х, 3-х, 4-х пр. схема соед.) |
от -200 °С до +266 °С |
±0,03 °C |
±0,0003 °C | ||
|
50П (2-х, 3-х, 4-х пр. схема соед.) |
от -200 °С до +850 °С |
10°C |
±0,2 °C |
±0,007 °C | |
|
100П (2-х, 3-х, 4-х пр. схема соед.) |
от -200 °С до +850 °С |
±0,07 °C |
±0,035 °C | ||
|
500П (2-х, 3-х, 4-х пр. схема соед.) |
от -200 °С до +850 °С |
±0,05 °C |
±0,0007 °C | ||
|
1000П (2-х, 3-х, 4-х пр. схема соед.) |
от -200°С до +266 °С |
±0,05 °C |
±0,0003 °C | ||
|
Си50 (а =0,00426°С-1) (2-х, 3-х, 4-х пр. схема соед.) |
от -50 °С до +180 °С |
±0,2 °C |
±0,007 °C | ||
|
50М (а =0,00428°С-1) (2-х, 3-х, 4-х пр. схема соед.) |
от -180°С до +200 °С |
±0,2 °C |
±0,007 °C | ||
|
100Н (2-х, 3-х, 4-х пр. схема соед.) |
от -60 °С до +180 °С |
±0,07 °C |
±0,003 °C | ||
|
Условное обозначение НСХ ЧЭ преобразователя или тип входного сигнала1 |
Диапазон измерений2) |
Минимальный интервал измерений 3 |
Пределы допускаемой основной погрешности 4, 5, 6 7 ), (7) |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до +30 °С включ.) / 10 °C | |
|
АЦП (абсолютная) |
ЦАП (приведенная (к интервалу измерений)) | ||||
|
Си100 (а =0,00426°С-1) (2-х, 3-х, 4-х пр. схема соед.) |
от -50 °С до +180 °С |
±0,07 °C |
±0,003 °C | ||
|
100М (а =0,00428°С-1) (2-х, 3-х, 4-х пр. схема соед.) |
от -180 °С до +200 °С |
±0,07 °C |
±0,003 °C | ||
|
мВ |
от -10 до +100 мВ |
10 мВ |
±0,006 мВ |
±0,00006 мВ | |
|
от -100 до +1000 мВ |
±0,05 мВ |
±0,0005 мВ | |||
|
Ом |
от 0 до 400 Ом |
10 Ом |
±0,03 Ом |
±0,002 Ом | |
|
от 0 до 2000 Ом |
±0,12 Ом | ||||
Таблица 6 - Метрологические характеристики преобразователей моделей PTT-401-03, PTT-402-06, PTT-402-07, PTT-402-08
|
Типы НСХ(1), входные сигналы |
Диапазон измерений, °С |
Минимальный интервал измерений, °С |
Пределы допускаемой основной приведенной погрешности, % (к интервалу измерений) (2) (3) (4) |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.), % (к интервалу измерений) /10 °C |
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В |
|
Pt100 (а=0,00385 °С-1) |
от -200 до +850 |
10 |
±0,2 (или ±0,25 °С, берут большее значение) |
±0,1 (или ± 0,25 °С, берут большее значение) |
±0,01 |
|
100П (а =0,00391 °С-1) |
от -200 до +850 | ||||
|
100Н (а =0,00617 °С-1) |
от -60 до +180 | ||||
|
(1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751) и ГОСТ Р 8.585-2001 (МЭК 60584-1) соответственно. (2) - за основную и дополнительную погрешность берется большее из этих значений; (3) - диапазон измерений температуры и пределы допускаемой приведенной погрешности приведены в паспорте на конкретный ПТ. (4) - рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем в пределах диапазонов измерений, приведенных в данной таблице. При этом, для такого диапазона значение приведенной погрешности, выраженное в единицах абсолютной погрешности (в °С), будет равным значению погрешности, рассчитанному для диапазона, приведенного в таблице. | |||||
Таблица 7 - Метрологические характеристики преобразователей модели PTT-402-09
|
Типы НСХ(1), входные сигналы |
Диапазон измерений, °С |
Минимальный интервал измерений, °С |
Пределы допускаемой основной погрешности,°С (2) (3) (4) (5) |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.), % (к интервалу измерений) /10 °C |
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В |
|
Pt100 (а=0,00385 °С-1) |
от -200 до +850 |
10 |
±0,2 |
±0,05 |
±0,01 |
|
100П (а =0,00391°С-) |
от -200 до +850 |
±0,4 | |||
|
Pt500 (а=0,00385 °С-1) |
от -100 до +200 |
±0,2 | |||
|
Pt1000 (а=0,00385 °С-1) |
от -100 до +200 |
±0,2 | |||
|
1000П (а =0,00391) °С-1) |
от -100 до +250 |
±0,4 | |||
|
100Н (а =0,00617 °С-1) |
от -60 до +180 |
±0,2 | |||
|
Е |
от -150 до +1000 |
50 |
±0,5 |
±0,05 |
±0,01 |
|
J |
от -150 до +1200 |
±0,5 | |||
|
К |
от -140 до +1372 |
±0,5 | |||
|
N |
от -100 до +1300 |
±1 | |||
|
T |
от -200 до +400 |
±0,5 | |||
|
L |
от -200 до +900 |
±0,5 | |||
|
S |
от +20 до +1768 |
500 |
±2 | ||
|
R |
от +50 до +1768 |
±2 | |||
|
B |
от +400 до +1820 |
±2 |
|
Типы НСХ(1), входные сигналы |
Диапазон измерений, °С |
Минимальный интервал измерений, °С |
Пределы допускаемой основной погрешности,°С (2) (3) (4) (5) |
Пределы допускаемой дополнительной приведенной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.), % (к интервалу измерений) /10 °C |
Пределы допускаемой дополнительной приведенной погрешности (к настроенному диапазону измерений), вызванной влиянием изменения напряжения питания (от 24 В) на каждый 1 В, %/1 В |
(1) - типы НСХ термопреобразователей сопротивления и термоэлектрических преобразователей по ГОСТ 6651-2009 (МЭК 60751 (2008, 07)) и ГОСТ Р 8.585-2001 (МЭК 60584-1 (2013)) соответственно.
(2) - за основную и дополнительную погрешность берется большее из этих значений;
(3) - диапазон измерений температуры и пределы допускаемой приведенной погрешности приведены в паспорте на конкретный ПТ.
(4) - рабочий диапазон измерений температуры может быть установлен (сконфигурирован) пользователем в пределах диапазонов измерений, приведенных в данной таблице. При этом, для такого диапазона значение приведенной погрешности, выраженное в единицах абсолютной погрешности (в °С), будет равным значению погрешности, рассчитанному для диапазона, приведенного в таблице.
(5) - пределы допускаемой основной абсолютной погрешности измерения сигналов ТП приведены без учета допускаемой абсолютной погрешности внутренней автоматической компенсации температуры свободных (холодных) концов термопары, пределы которой равны ±0,5 °С. При расчете суммарной погрешности измерений данное значение (со знаком «+») необходимо прибавить к расчетному абсолютному значению основной абсолютной погрешности измерения сигналов ТП.
Таблица 8 - Метрологические характеристики преобразователей моделей PTT-401-01, РТТ-401-02, РТТ-402-04, РТТ-402-05
|
Типы НСХ(1), входные сигналы |
Диапазон измерений |
Минимальный интервал измерени й |
Пределы допускаемой основной абсолютной погрешности (АЦП)(2) (3) (4) (5) |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.) /10 °C |
Пределы допускаемой основной приведенной погрешности аналогового сигнала (ЦАП), % (к интервалу измерений) |
|
Pt10 (а=0,00385 °С-1) |
от -200 °С до +850 °С |
10°С |
±0,8 °С |
±0,035 °С |
±0,05 |
|
Pt50 (а=0,00385 °С-1) |
от -200 °С до +850 °С |
±0,2 °С |
±0,0070 °С | ||
|
Pt100 (а=0,00385 °С-1) |
от -200 °С до +850 °С |
±0,07 °С |
±0,0035 °С | ||
|
Pt200 (а = 0,00385 °С-1) |
от -200 °С до +850 °С |
±0,2 °С |
±0,0020 °С | ||
|
Pt500 (а = 0,00385 °С-1) |
от -200 °С до +850 °С |
±0,05 °С |
±0,0007 °С | ||
|
Pt1000 (а=0,00385 °С-1) |
от -200 °С до +266 °С |
±0,03 °С |
±0,0003 °С | ||
|
10П (а=0,00391 °С-1) |
от -200 °С до +850 °С |
±0,8 °С |
±0,035 °С | ||
|
50П (а=0,00391 °С-1) |
от -200 °С до +850 °С |
±0,2 °С |
±0,0070 °С | ||
|
100П (а=0,00391 °С-1) |
от -200 °С до +850 °С |
±0,07 °С |
±0,0035 °С | ||
|
500П (а=0,00391 °С-1) |
от -200 °С до +850 °С |
±0,05 °С |
±0,00070 °С | ||
|
50М (а=0,00426 °С-1) |
от -50 °С до +180 °С |
±0,2 °С |
±0,0070 °С | ||
|
100М (а=0,00426 °С-1) |
от -50 °С до +180 °С |
±0,07 °С |
±0,0030 °С | ||
|
50М (а =0,00428 °С-1) |
от -180 °С до +200 °С |
±0,2 °С |
±0,0070 °С | ||
|
100М (а =0,00428°С-1 ) |
от -180 °С до +200 °С |
±0,07 °С |
±0,0030 °С | ||
|
100Н (а =0,00617°С-1 ) |
от -60 °С до +180 °С |
±0,07 °С |
±0,0030 °С | ||
|
Ом-вход |
от 0 до 400 Ом |
10 Ом |
±0,03 Ом |
±0,002 Ом |
±0,05 |
|
от 0 до 2000 Ом |
±0,12 Ом |
±0,002 Ом | |||
|
B |
от +500 °С до +1820 °С |
50 °С |
±0,55 °С |
±0,001 °C |
±0,05 |
|
Е |
от -150 °С до +1000 °С |
±0,15 °С | |||
|
J |
от -210 °С до +1200 °С |
±0,20 °С | |||
|
К |
от -150 °С до +1372 °С |
±0,30 °С | |||
|
N |
от -150 °С до +1300 °С |
±0,25 °С | |||
|
R |
от +50 °С до +1768 °С |
±0,35 °С | |||
|
S |
от +50 °С до +1768 °С |
±0,40 °С |
|
Типы НСХ(1), входные сигналы |
Диапазон измерений |
Минимальный интервал измерени й |
Пределы допускаемой основной абсолютной погрешности (АЦП)(8 9 10) (3) (11 12) (5) |
Пределы допускаемой дополнительной абсолютной погрешности, вызванной изменением температуры окружающего воздуха в рабочем диапазоне температур от нормальных условий (от +20 °С до + 30 °С включ.) /10 °C |
Пределы допускаемой основной приведенной погрешности аналогового сигнала (ЦАП), % (к интервалу измерений) |
|
T |
от -150 °С до +400 °С |
±0,15 °С | |||
|
L |
от -200 °С до +800 °С |
±0,20 °С | |||
|
мВ-вход |
от -10 до -100 мВ |
10 мВ |
±0,006 мВ |
±0,00006 мВ |
±0,05 |
|
от -100 до +1000 мВ |
±0,05 мВ |
±0,0005 мВ |
Таблица 9 - Технические характеристики преобразователей серий PTT-401 и PTT-402
|
Наименование параметра |
Модель ПТ | |||||
|
PTT-402-06, PTT-402-07 |
PTT-402-09 |
PTT-401-01, PTT-401-02 |
PTT-402-04, PTT-402-05 |
PTT-401-03 |
PTT-402-08 | |
|
Тип и диапазон выходного сигнала |
от 4 до 20 мА |
от 4 до 20 мА |
от 4 до 20 мА + HART |
от 4 до 20 мА + HART |
от 4 до 20 мА |
от 4 до 20 мА |
|
Напряжение питания, В |
от 10 до 36 (от 10 до 30 для спец. исполнений) |
от 8 до 35 (от 8 до 30 для спец. исполнений) |
от 10 до 36 (от 10 до 30 для спец. исполнений) |
от 10 до 36 (от 10 до 30 для спец. исполнений) |
от 6 до 29 |
от 7,5 до 30 |
|
Габаритные размеры преобразователя, мм, не более |
044x23 (диаметрхвысота) |
043x23 (диаметрхвысота) |
114,5x99x12,5 (длинахвысотах ширина) |
045x25,4 (диаметрхвысота) |
62x91x8 (длинаxвысотаx ширина) |
043x21 диаметрxвысота) |
|
Масса, г |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
0,15 |
|
Рабочие условия эксплуатации (температура окружающей среды), °С |
от -40 до +85 от -40 до +70 (для спец. исполнений) |
от -40 до +85 |
от -20 до +75 от -40 до +75 (для спец. исполнений) |
от -40 до +85 от -40 до +70 (для спец. исполнений) |
от -20 до +80 |
от -20 до +80 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +20 до +30 включ. | |||||
Таблица 10 - Метрологические и технические характеристики ПТ серии PSI-601
|
Наименование характеристики |
Значение |
|
Диапазон измерений силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной к диапазону измерений погрешности измерений силы постоянного тока, % |
±0,2 |
|
Диапазон индикации выходного цифрового сигнала |
от -9999 до 99999 |
|
Габаритные размеры преобразователя (длинахвысотахширина), мм, не более |
95х130х81 |
|
Масса, г, не более |
0,5 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP66 (по спец. заказу IP67) |
|
Маркировка взрывозащиты |
1Ex ia IIC T4 Gb Ex ia III C T110°C Da |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - общепромышленное исполнение - исполнение Ex - относительная влажность воздуха, %, не более |
от -40 до +80 от -50 до +75 90 |
Таблица 11 - Технические характеристики преобразователей серии РТТ-301
|
Наименование характеристики |
Значение |
|
Диапазон выходного сигнала |
от 4 до 20 мА + HART |
|
Напряжение питания постоянного тока, В - общепромышленное исполнение - исполнение Ex |
от 13,5(1) до 55 от 13,5(1) до 30 |
|
Габаритные размеры преобразователя (длинахвысотахширина), мм, не более |
132x101,5x133 |
|
Масса, г, не более |
1,5 |
|
Степень защиты оболочки по ГОСТ 142542015 |
IP66 (по спец. заказу IP67) |
|
Маркировка взрывозащиты |
1Ex ia [ia Ga] IIC T6.. ,T4 Gb X Ex ia IIIC T115°C Da X PO Ex ia I Ma X (в корпусе из нерж. стали) 1Ex ia [ia Ga] IIC T4 Gb X Ex ia IIIC T105°C Da X PO Ex ia I Ma X (в корпусе из нерж. стали) |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха, %, не более |
от -40 до +80; от -50 до +80 98 |
|
(1) - с включенной подсветкой дисплея 16,5 В | |
Таблица 12 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее - для серии PSI-601 - для остальных серий |
15 20 |
|
Средняя наработка до отказа, ч, не менее - для серии PSI-601 - для остальных серий |
150000 170000 |
Знак утверждения типа
наносится на титульные листы Руководства по эксплуатации и/или паспорта типографским способом.
Комплектность
Таблица 13 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Преобразователь температуры |
PANAM |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
HART коммуникатор |
- |
1 шт. (1) |
|
Программное обеспечение |
- |
1 шт. (1) |
|
(1) По дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 г. № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 01.10.2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1*10-16 до 100 А»;
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний;
ГОСТ Р 8.585-2001 ГСИ. Термопары. Номинальные статические характеристики преобразования;
Стандарт предприятия изготовителя «PANAM ENGINEERS LTD.», Индия.
