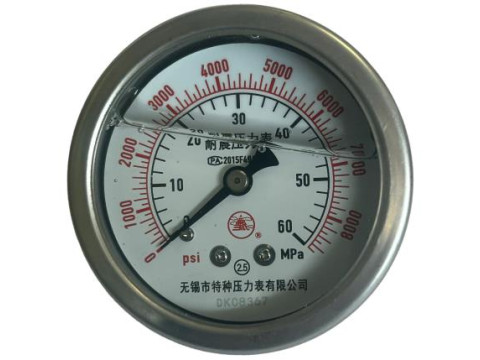

Манометры показывающие Y
| Номер в ГРСИ РФ: | 98563-26 |
|---|---|
| Категория: | Манометры |
| Производитель / заявитель: | Компания "Snow lake, wuxi special instrument Co., Ltd.", Китай |
Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98563-26 | ||||||||||||
| Действует | по 21.05.2031 | ||||||||||||
| Наименование | Манометры показывающие | ||||||||||||
| Модель | Y | ||||||||||||
| Модификации |
YN60II |
||||||||||||
| Приказы |
№978 от
21.05.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | ab09e8f3-5564-4e2d-b7d2-a79bde030477 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Wuxi Special Pressure Gauge Co., Ltd., КИТАЙ, No.28-50, South Lake Middle Road, Xuelang Subdistrict, Binhu District, Wuxi City
Поверка
| Методика поверки / информация о поверке |
РТ-МП-407-202-2026 ГСИ. Манометры показывающие Y. Методика поверки
(с 21.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98563-26: Описание типа
2026-98563-26.pdf
|
Скачать | 150.5 КБ | |
|
98563-26: Методика поверки
РТ-МП-407-202-2026
2026-mp98563-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Манометры показывающие Y (далее - манометры) предназначены для измерений избыточного давления газообразных и жидких неагрессивных, некристаллизующихся сред.
Описание
Конструктивно манометры состоят из цилиндрического корпуса, передаточного механизма, чувствительного элемента, циферблата со шкалой и стрелкой, защитного стекла и штуцера для присоединения манометра.
Принцип действия манометров основан на преобразовании измеряемого давления посредством упругой деформации чувствительного элемента в угловое перемещение стрелки механического показывающего устройства. Для повышения износоустойчивости и снижения воздействия вибрации манометры заполняются демпфирующей жидкостью (глицерином или силиконовым маслом).
Чувствительным элементом манометров является трубчатая пружина - трубка Бурдона. Корпус манометров выполнен из нержавеющей стали. Защитное стекло манометров изготавливаются из безопасного ламинированного стекла, поликарбоната или приборного стекла.
К настоящему типу манометров относится одна модификация: YN60II.
Общий вид манометров с указанием мест нанесения заводского номера, знака утверждения типа и знака поверки приведены на рисунках 1 и 2.
Заводской номер в виде буквенно-цифрового обозначения, идентифицирующий каждый экземпляр манометра, наносится лазерной гравировкой на циферблат и табличку, прикрепленную к корпусу манометра.

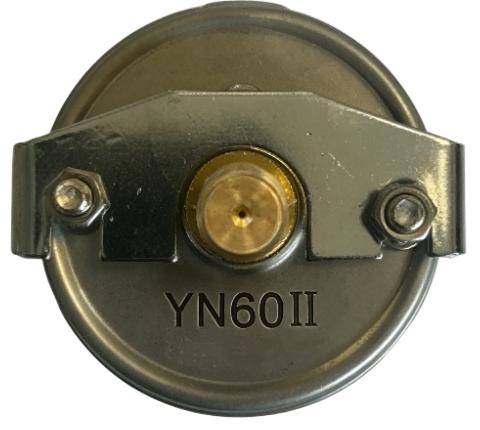

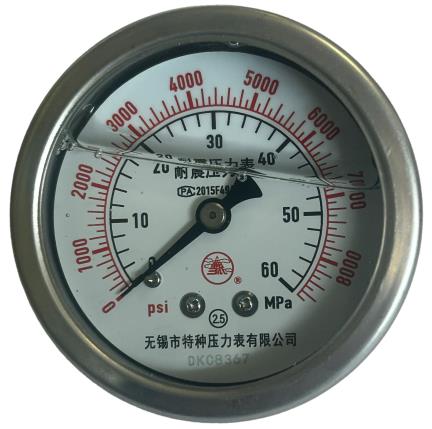

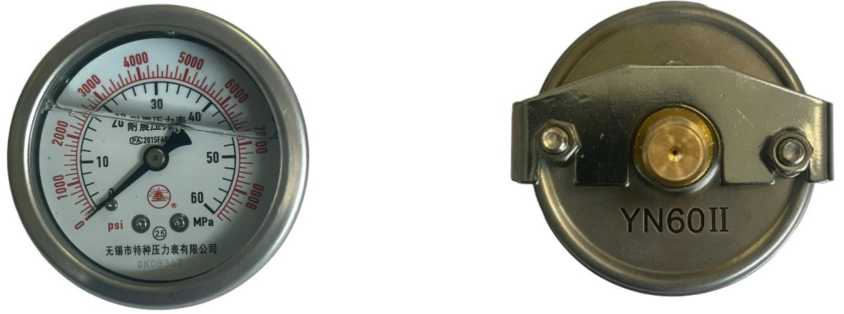

Рисунок 1 - Общий вид манометров YN60II
Место нанесения знака поверки
(Е5М15
« б“<
psi ©(g)® МРа
Место нанесения знака утверждения типа
Место нанесения заводского номера

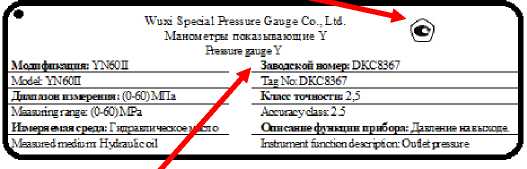

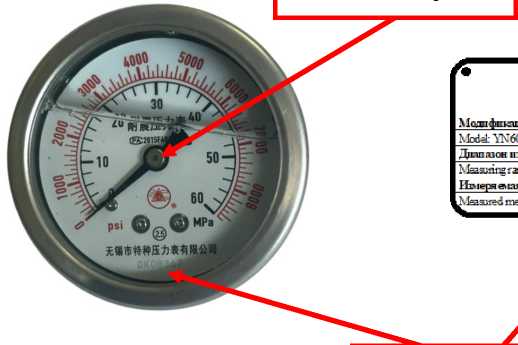

Рисунок 2 - Места нанесения заводского номера, знака утверждения типа и знака поверки
Пломбировка манометров не предусмотрена.
Знак поверки в виде оттиска клейма с изображением знака поверки наносится на свободном от надписей пространстве на защитное стекло манометра и (или) в паспорт манометра.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений избыточного давления, МПа 1) |
от 0 до 60 |
|
Пределы основной допускаемой приведенной погрешности измерений давления, у, % от диапазона измерений 2) |
± 2,5 |
|
Пределы дополнительной допускаемой приведенной погрешности, вызванной отклонением температуры от нормальных условий (от +21 С до +25 С), на каждые 10°С, % от диапазона измерений |
±0,4 |
|
Нормальные условия измерений: -температура окружающего воздуха, С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +21 до +25 от 30 до 80 от 84 до 106,7 |
|
Вариация показаний, уг, % |
1у1 |
|
1) В соответствии с заказом допускается изготовление манометров, отградуированных в других единицах измерений давления, допущенных к применению в Российской Федерации. 2) Пределы основной допускаемой приведенной погрешности измерений соответствуют классу точности, указанному на манометре. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм (диаметр х глубина), не более 1) |
65х35 |
|
Масса, кг, не более 1) |
0,8 |
|
Условия эксплуатации: -температура окружающего воздуха, °C 2) - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от -40 до +70 от 30 до 80 от 84 до 106,7 |
|
1) Конкретное значение указано паспорте. 2) В зависимости от свойств демпфирующей жидкости. | |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, ч, не менее |
10 000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и табличку, прикрепленную к корпусу манометра типографическим способом или лазерной гравировкой.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Манометр показывающий |
Y |
1 шт. |
|
Паспорт |
1 экз. | |
|
Руководство по эксплуатации |
_ |
1 экз. 1) |
|
1) по отдельному заказу поставляется не менее одного экземпляра на партию | ||
Сведения о методах измерений
приведены в разделе 2 «Применение и особенности» документа «Манометры показывающие Y. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений избыточного давления до 4000 МПа, утвержденная Приказом Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. № 2653;
Стандарт предприятия Wuxi Special Pressure Gauge Co., Ltd.
