Дозаторы весовые автоматические дискретного действия СКАУТ-М

Назначение

Дозаторы весовые автоматические дискретного действия СКАУТ-М (далее - дозаторы) предназначены для автоматического дозирования материалов.

Описание

Принцип действия основан на преобразовании деформации упругого элемента весоизмерительного тензорезисторного датчика (далее - датчик), возникающей под действием силы тяжести дозируемого материала, в аналоговый электрический сигнал, с последующей обработкой сигнала в аналогово-цифровом преобразователе прибора весоизмерительного и отображением значения дозируемого вещества в единицах массы в системе управления. На основе информации об измеренных значениях массы в соответствии с предварительно заданной в программируемом логическом контроллере (далее - ПЛК) программой осуществляется автоматическая подача материала и формирование дозы. Результаты измерений отображаются на дисплее дозатора.

Дозатор конструктивно состоит из стальной рамы, на которой закреплен питатель с устройством прерывания подачи материала, представляющий собой дозирующий клапан, грузоприёмного устройства, опирающегося на 1 или 4 датчика, и системы управления. Грузоприёмное устройство может быть оснащено системой транспортировки тары, механизмом подъема тары.

Система управления дозатором включает в себя прибор весоизмерительный, а также ПЛК и дисплей (может быть сенсорным), изготовленные в едином корпусе либо как отдельные электронные устройства.

В дозаторах могут использоваться датчики следующих типов:

- датчики весоизмерительные тензорезисторные «Уралвес К-Б» (регистрационный № 75852-19);

- датчики весоизмерительные тензорезисторные H (регистрационный № 53636-13);

- датчики весоизмерительные тензорезисторные Т (регистрационный № 53838-13);

- датчики весоизмерительные тензорезисторные BS, BSA, BSS, BSH, HBS, BCA, BCM

(регистрационный № 51261-12);

- датчики весоизмерительные тензорезисторные BCL (регистрационный № 56675-14);

- датчики весоизмерительные тензорезисторные Z6 (регистрационный № 15400-13);

- датчики весоизмерительные PC22, PC42, PC46, PC60 (регистрационный № 63475-16);

- датчики весоизмерительные SB4, SB5, SB8, SLB, SB14, BK2, PC1, PC6, PCB

(регистрационный № 63476-16);

- датчики весоизмерительные тензорезисторные SB, SQ, HSX, IL, U, AM, XSB

(регистрационный № 77382-20);

- датчики весоизмерительные тензорезисторные BM11, HM11, BM6A, BM6G, L6B, L6C, L6D, L6E, L6E3, L6F, L6G, L6H5, L6J, L6J1, L6L, L6N, L6T, L6W, BM6E (регистрационный № 55198-19);

- датчики весоизмерительные тензорезисторные B8D, BM8D, BM8H, HM8C, HM8, H8C, B8Q, H8Q, H8H (регистрационный № 55371-19);

В качестве приборов весоизмерительных могут применяться:

- модули аналогового ввода МВ110-Х.1ТД (регистрационный № 51291-12);

- весоизмерительные преобразователи-контроллеры ТВ-006С;

- весоизмерительные преобразователи ТВИ-025;

- модули аналогового ввода GT-3002, GT-3102 (регистрационный № 80690-20);

- модули ввода сигналов тензодатчиков EMF-TZ-1;

- преобразователи сигналов тензодатчиков EWM-D2-RS;

- модули ввода сигналов тензодатчиков, модели Z-SG, Z-SG-L (регистрационный № 63933-16);

- модули многофункциональные SIWAREX WP231, SIWAREX WP241, SIWAREX WP251 (регистрационный № 72345-18);

- модули многофункциональные SIWAREX WP321, SIWAREX WP521 ST, SIWAREX WP522 ST (регистрационный № 76083-19);

- модули аналогового ввода SIMATIC ET 200SP AI 2xSG 4-/6-wire HS.

- преобразователи измерительные D5264S, D6264S (регистрационный № 78820-20).

Модификации средства измерений различаются типом наполняемой тары и имеют структуру условного обозначения:

СКАУТ-М [1][2]

[1] - модификация дозатора:

- 01, 01А - для наполнения одиночно установленной тары, максимальная нагрузка

до 1,6 кг;

- 11, 11А - для наполнения одиночно установленной тары, максимальная нагрузка до 11 кг;

- 21, 21А - для наполнения одиночно установленной тары, максимальная нагрузка до 85 кг;

- 22, 22А - для наполнения одиночно установленной или сгруппированной тары,

максимальная нагрузка до 450 кг;

- 23, 23А - для наполнения одиночно установленной или сгруппированной на паллете тары,

а также IBC контейнеров, максимальная нагрузка до 1900 кг.

Дозаторы могут оснащаться следующими дополнительными устройствами и функциями: каплесборники с управлением, сигналы переполнения, устройства вытяжки газов, грубое и точное дозирование, узлы откупорки, укупорки, пломбировки.

[2] - климатическое исполнение и категория размещения:

- УХЛ 2 - уличное исполнение дозатора, предусматривает применение электронных устройств с расширенным температурным диапазоном либо их обогрев;

- не указано - исполнение для эксплуатации в помещениях с искусственно регулируемыми климатическими условиями (УХЛ 4).

Дозаторы оснащены следующими устройствами и функциями, приведенными в таблице 1.

аблица 1 - Устройства и функции дозатора

Алюминиевая маркировочная табличка наносится на систему управления и содержит следующие данные:

- наименование производителя;

- контактные данные производителя;

- знак утверждения типа;

- обозначение типа;

- заводской номер;

- год изготовления;

- параметры электрического питания;

- параметры пневматического питания;

- обозначение материала для дозирования;

- номинальное значение класса точности Ref(x);

- класс точности Х(х);

- минимальная доза Minfill;

- максимальная нагрузка Max;

- цена деления шкалы d;

- единый знак обращения продукции на рынке государств-членов Таможенного союза.

Нанесение знака поверки на дозаторы не предусмотрено.

Общий вид дозаторов и место нанесения маркировочной таблички со знаком утверждения типа и заводским номером представлены на рисунках 1 и 2. Общий вид маркировочной таблички представлен на рисунке 3. Общий вид приборов весоизмерительных в составе системы управления представлен на рисунках 4, 5, 6.

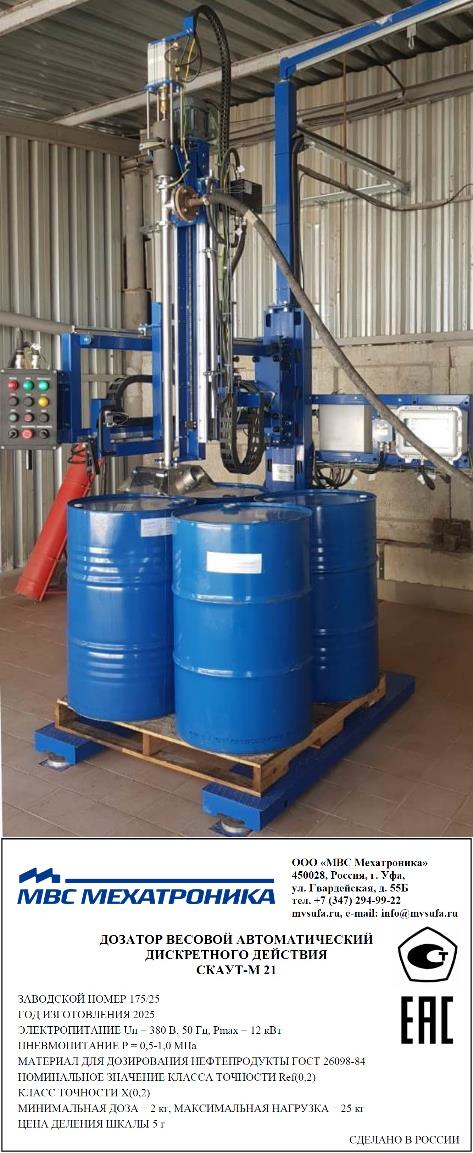

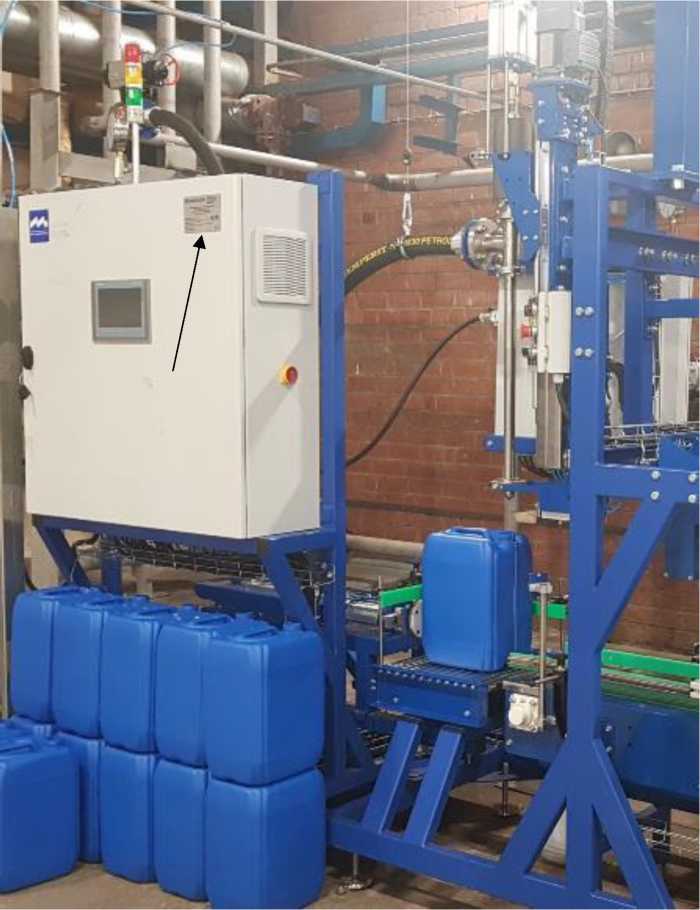

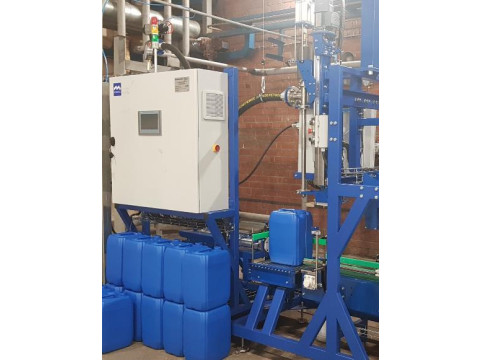

Рисунок 1 - Общий вид дозатора и место нанесения маркировочной таблички со знаком утверждения типа и заводским номером (показано стрелкой)

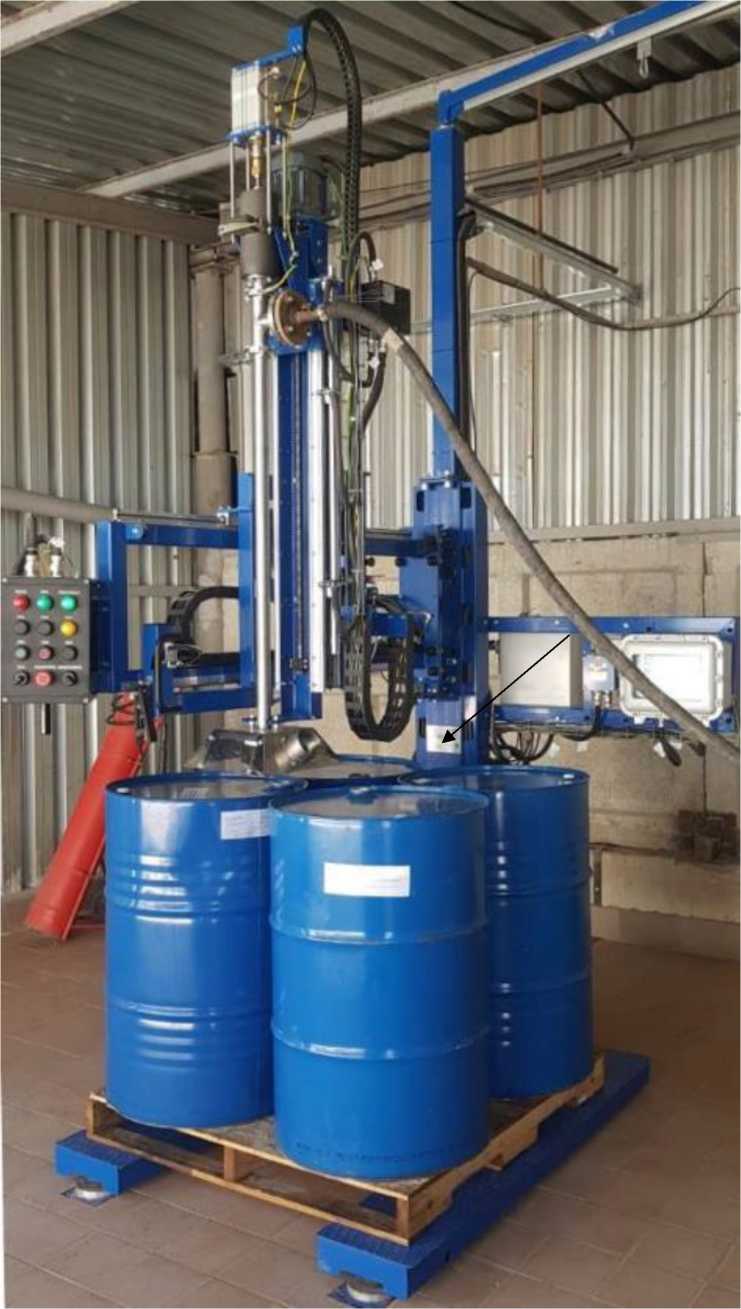

Рисунок 2 - Общий вид дозатора и место нанесения маркировочной таблички со знаком утверждения типа и заводским номером (показано стрелкой)

Место нанесения заводского номера

Место нанесения знака утверждения типа

МВС МЕХАТРОНИКА

СДЕЛАНО В РОССИИ

ООО «МН<' Мехятраннка» 450028, Ригеля, кУфл.

j'л. I ii.il]snikmi я, д, 55I ■ нш. -7 (347) 2М-9^22 ш «1’и ,г и, c-mnil;         шг1; ijLi , i'i

ЗАВОДСКОЙ ПОМЕР 175/25 ГОД И31 С'1 ОВ.'11-НИЯ 2025

ЭЛЕКТРОПИТАНИЕ Un ЭВО В. 50 Ги, Впил - 12 кВт IJHKHMOI1141 АНИН Р = 1),5-1,0 МПа

МАТЕРИАЛ ДЛЯ ДОЗИРОВАНИЯ НЕФТЕПРОДУКТЫ ГОСТ 26098-84

НОМИНАЛЬНОЕ ЗНАЧЕНИЕ КЛАССА ТОЧНОСТИ ПсЦОД)

КЛАСС ТОЧНОСТИ Х(0Д)

МИТ ТИМАЛЫ ТАЯ ДОЗА 2 кт, МАКСИМАЛЫ ТАЯ Т ТАГРУЖА 2 5 кх ЦЕПА ДЕЛЕНИЯ ШКАЛЫ. 5 г

ДОЗАТОР ВЕСОВОЙ АВТОМАТИЧЕСКИЙ ДИС КРЕТНОГО ДЕЙСТВИЯ СКАУТ-М21

Рисунок 3 - Общий вид маркировочной таблички

МВ110-Х.1ТД

EMF-TZ-1

EWM-D2-RS   GT-3002, GT-3102

WP231, WP241, WP251

WP321, AI 2xSG 4-/6-wire HS   WP521 ST, WP522 ST

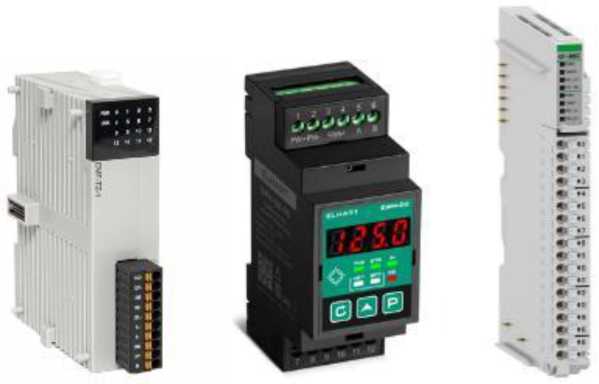

Рисунок 4 - Общий вид приборов весоизмерительных и место нанесения разрушающейся наклейки (где необходимо; показано стрелкой)

ТВ-006С

ТВИ-025

Z-SG, Z-SG-L

D5264S, D6264S

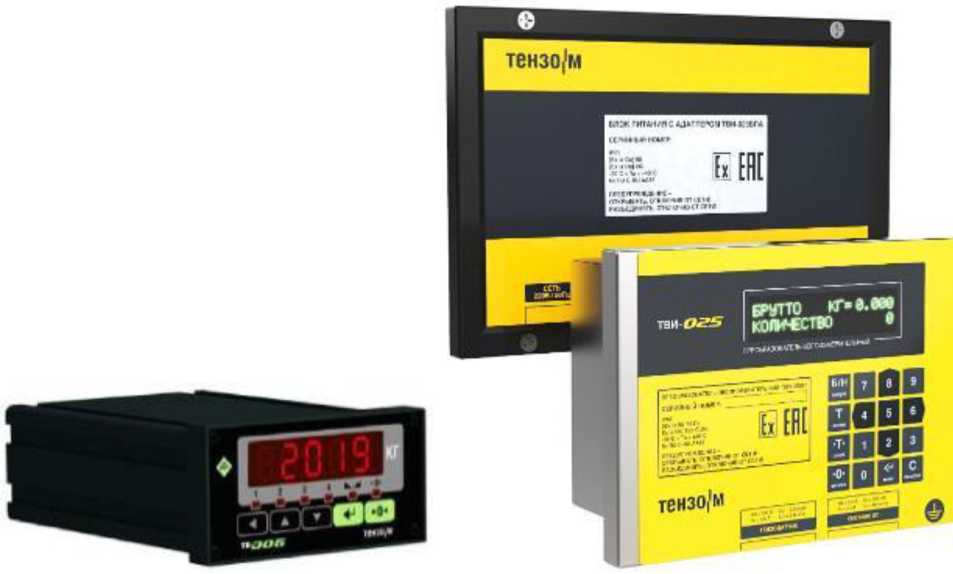

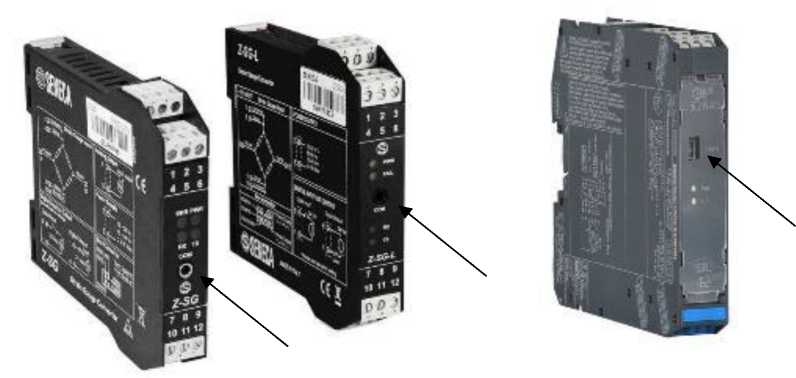

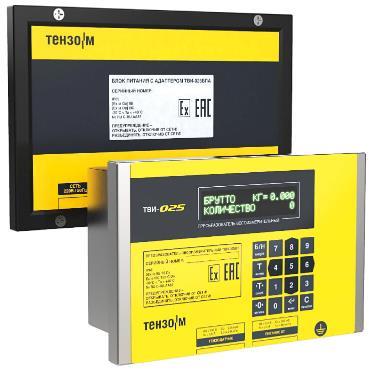

Рисунок 5 - Общий вид приборов весоизмерительных и место нанесения разрушающейся наклейки (показано стрелкой)

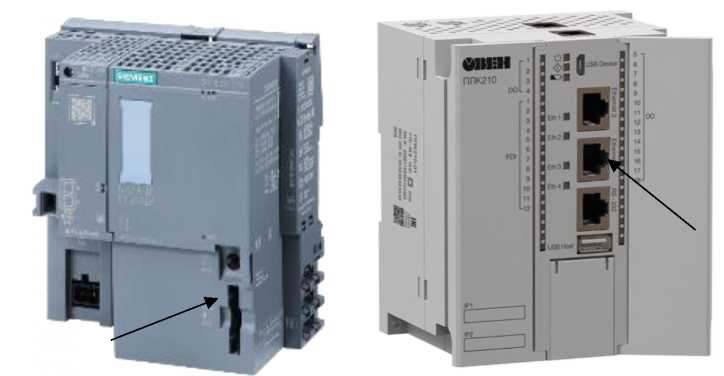

Рисунок 6 - Общий вид ПЛК и место нанесения разрушающейся наклейки (показано стрелкой)

Программное обеспечение

Программное обеспечение средства измерений (далее — ПО) включает в себя метрологически значимую и функциональную части. Метрологически значимая часть ПО является встроенной, хранится в энергонезависимом запоминающем устройстве прибора весоизмерительного. Функциональная часть ПО представляет собой специализированное программное обеспечение, хранящееся в энергонезависимом запоминающем устройстве ПЛК, не включает в себя компоненты аналого-цифрового преобразования и осуществляет:

- задание и хранение значений параметров дозирования;

- задание и хранение значений параметров работы узлов средства измерений;

- управление процессом автоматического дозирования;

- представление результатов дозирования на дисплее;

- проведение самотестирования (диагностики) узлов дозатора и ведение архива результатов самотестирования;

- отображение текущего состояния узлов дозатора;

- автоматическое прекращение работы в случае возникновения аварийных ситуаций;

- контроль порядка проведения юстировки (калибровки) грузоприемного устройства.

Опционально могут быть реализованы следующие функции:

- ведение производственной статистики (ведение архивов, подсчет количества партий товара, количества единиц в партии, среднего значения массы товара в партии и т.д.);

- передача результатов измерений и/или данных производственной статистики на внешние электронные устройства с помощью цифровых интерфейсов связи.

Для защиты от несанкционированного доступа к метрологически значимой части ПО, параметрам дозирования и работы средства измерений, а также измерительной информации используются:

- невозможность изменения метрологически значимой части ПО без применения специализированного оборудования изготовителя;

- пломбировка прибора весоизмерительного разрушающейся наклейкой;

- пломбировка ПЛК разрушающейся наклейкой;

- разграничение прав доступа к средству измерений с помощью пароля.

Обновления ПО в процессе эксплуатации не предусмотрено.

Идентификационные данные функционального ПО отображаются на экране настроек дисплея средства измерений.

Защита ПО от преднамеренных и непреднамеренных воздействий соответствует уровню «высокий» по Р 50.2.077-2014.

Идентификационные данные ПО приведены в таблицах 2 - 5.

Таблица 2 - Идентификационные данные ПО приборов весоизмерительных

_* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 3 - Идентификационные данные ПО приборов весоизмерительных

_* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 4 - Идентификационные данные ПО приборов весоизмерительных

_* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования

Таблица 5 - Идентификационные данные функционального ПО

Технические характеристики

Таблица 6 - Метрологические характеристики

Продолжение таблицы 6

Таблица 7 - Технические характеристики

Таблица 8 - Показатели надежности

Знак утверждения типа

наносится на маркировочную табличку, закрепленную на корпусе шкафа средства измерения, а также на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 9 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе 3 «Использование дозатора по назначению» документов «Дозаторы весовые автоматические дискретного действия СКАУТ-М 01. Руководство по эксплуатации»; «Дозаторы весовые автоматические дискретного действия СКАУТ-М 11 А. Руководство по эксплуатации»; «Дозаторы весовые автоматические дискретного действия СКАУТ-М 21. Руководство по эксплуатации»; «Дозаторы весовые автоматические дискретного действия СКАУТ-М 22. Руководство по эксплуатации»; «Дозаторы весовые автоматические дискретного действия СКАУТ-М 23. Руководство по эксплуатации».

Нормативные документы

ГОСТ 8.610-2012 ГСИ. Дозаторы весовые автоматические дискретного действия. Часть 1. Метрологические и технические требования. Методы испытаний;

Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»;

ТУ 28.29.39-006-22676548-2025 Дозаторы весовые автоматические дискретного действия СКАУТ-М. Технические условия.
