Источники питания постоянного тока АКИП-1194
| Номер в ГРСИ РФ: | 98566-26 |
|---|---|
| Категория: | Источники питания |
| Производитель / заявитель: | Фирма "UNI TREND TECHNOLOGY (CHINA) CO., LTD", Китай |
Источники питания постоянного тока АКИП-1194 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98566-26 | ||||||
| Действует | по 21.05.2031 | ||||||
| Наименование | Источники питания постоянного тока | ||||||
| Модель | АКИП-1194 | ||||||
| Модификации |
АКИП-1194 |
||||||
| Приказы |
№978 от
21.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 729c8ef9-aeff-0bc4-e81d-07375af81f05 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
UNI-TREND TECHNOLOGY (CHINA) СО., LTD, КИТАЙ, No. 6, Industrial North 1st Road, Songshan Lake Park, Dongguan City, Guangdong Province
Поверка
| Методика поверки / информация о поверке |
МП-ПР-52-2025 ГСИ. Источники питания постоянного тока АКИП-1194. Методика поверки
(с 21.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98566-26: Описание типа
2026-98566-26.pdf
|
Скачать | 149.5 КБ | |
|
98566-26: Методика поверки
МП-ПР-52-2025
2026-mp98566-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Источники питания постоянного тока АКИП-1194 (далее - источники) предназначены для воспроизведения напряжения постоянного тока и силы постоянного тока.
Описание
Принцип действия источников основан на выпрямлении напряжения сети, подаваемого через трансформатор и через схему контроля и управления на мостовой 2-ух полупериодный выпрямитель и блок фильтрации, а затем на последовательный стабилизатор. Выпрямленное напряжение через стабилизатор поступает на выходные гнезда и на схемы сравнения тока и напряжения с заданными значениями, устанавливаемыми регуляторами тока и напряжения. Полученный разностный сигнал через усилитель мощности управляет цепью обратной связи стабилизатора.
По принципу работы источники являются линейными.

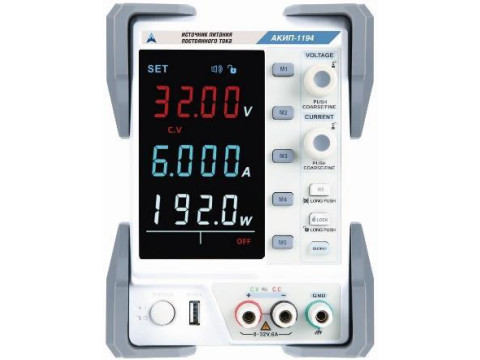

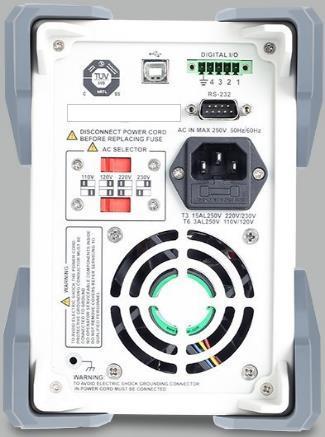

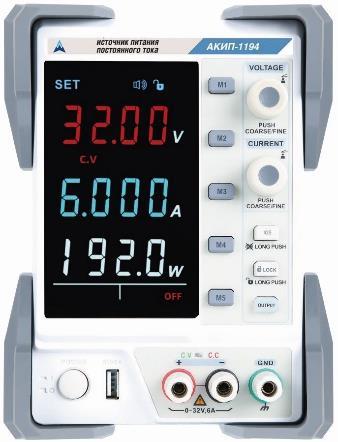

Источники питания выполнены в виде компактного моноблока в металлическом корпусе настольного исполнения со съемным сетевым кабелем питания. На передней панели расположены регуляторы напряжения и тока, клавиши сохранения настроек выходных напряжения и тока, цветной ЖКИ, клеммы выходного регулируемого канала, нерегулируемый канал в виде выходного USB разъема с фиксированным напряжением и кнопка включения/выключения источника. На задней панели расположен разъем для подключения сетевого шнура питания, порты интерфейсов RS232, USB TMC и порт аналогового управления I/O.
Источники изготавливаются в одной модификации АКИП-1194.
Корпус источников позволяет нанесение знака поверки в виде оттиска клейма или наклейки с изображением знака поверки, которые могут наноситься на свободном от надписей пространстве на верхней панели прибора.
Серийный номер в виде буквенно-цифрового обозначения, состоящего из букв латинского алфавита и арабских цифр, наносится типографским способом на наклейку, располагаемую на задней панели источников.
Для предотвращения несанкционированного доступа предусмотрена пломбировка с помощью наклейки на один из винтов крепления корпуса.
Общий вид источников с местами нанесения знака утверждения типа, знака поверки, места пломбирования от несанкционированного доступа и серийного номера представлен на рисунке 1.
Интерфейс пользователя может быть реализован на английском или русском языке (определяется условиями заказа на поставку). Цвет корпуса может отличаться от представленного на рисунке.
А
Б
VOLTAGE
CURRFMT
источник питании ттсгоямгаго тога
АКИП-1194
SET 0]| Ъ
с п п Л и. и и и А
I э го.
В
Г
о □ D П
3 2 1

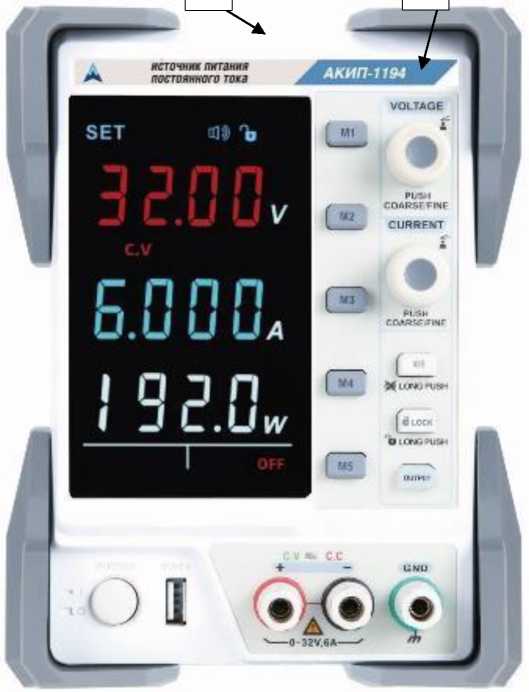

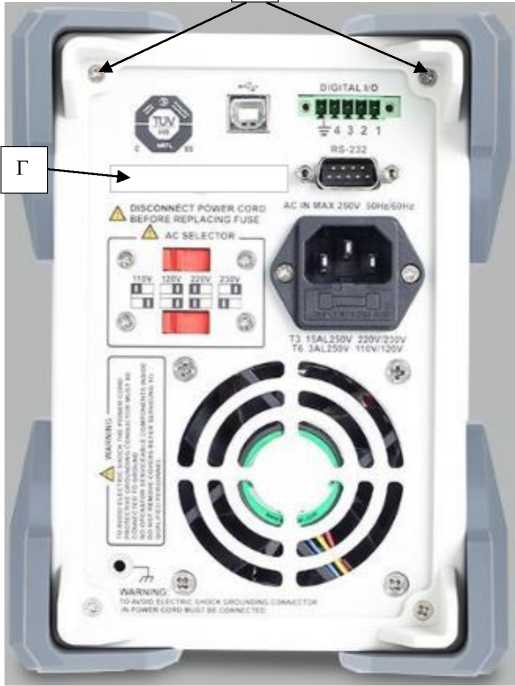

Рисунок 1 - Общий вид передней и задней панелей источника с местами нанесения знака утверждения типа (А), знака поверки (Б), места пломбирования (В) и серийного номера (Г)
Программное обеспечение
Управление режимами работы и настройками источника осуществляется с помощью внутреннего программного обеспечения (далее - ПО), которое встроено в защищенную от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Внутреннее программное обеспечение является метрологически значимым. Конструкция СИ исключает возможность несанкционированного влияния на ПО средства измерения и измерительную информацию.
Уровень защиты внутреннего программного обеспечения «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
отсутствует |
|
Номер версии (идентификационный номер ПО), не ниже |
V1.000 |
Технические характеристики
Таблица 2 - Метрологические характеристики канала 11)
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведения/измерения напряжения постоянного тока, В |
от 0 до 32 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения напряжения постоянного тока, В |
±(0,005 •|иуст| + 0,020) |
|
Пределы допускаемой основной абсолютной погрешности измерения напряжения постоянного тока, В |
±(0,005 •|иизм| + 0,020) |
|
Нестабильность выходного напряжения при изменении напряжения питания, В |
±(0,0001- |иуст| + 0,003) |
|
Нестабильность выходного напряжения при изменении силы тока нагрузки, В |
±(0,0001- |иуст| + 0,005) |
|
Диапазон воспроизведения/измерения силы постоянного тока, А |
от 0 до 6 |
|
Пределы допускаемой основной абсолютной погрешности воспроизведения силы постоянного тока, А |
±(0,005-|1уст| + 0,010) |
|
Пределы допускаемой основной абсолютной погрешности измерения силы постоянного тока, А |
±(0,005-|1изм| + 0,010) |
|
Нестабильность силы тока при изменении напряжения питания, А |
±(0,001-|!уст| + 0,003) |
|
Нестабильность силы тока при изменении напряжения на нагрузке, А |
±(0,001-|!уст| + 0,010) |
|
Пределы допускаемой дополнительной абсолютной погрешности от изменения температуры окружающей среды в диапазоне рабочих температур, на каждый 1 °С, в долях от устанавливаемых или измеренных значений напряжения или тока, В или А |
0,0003 |
|
Нормальные условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 80 |
|
Примечания: 1) Для выходного USB разъема метрологические характеристики не нормируются; иуст — установленное значение напряжения постоянного тока на источнике, В; иизм — измеренное значение напряжения постоянного тока на источнике, В; 1уст — установленное значение силы постоянного тока на источнике, А; 1изм — измеренное значение силы постоянного тока на источнике, А. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания для частоты 50 Гц, В |
от 90 до 110; от 108 до 134; от 198 до 242; от 207 до 253 |
|
Диапазон воспроизведения напряжения выходного USB разъема (не регулируется), В |
от 4,75 до 5,25 |
|
Диапазон воспроизведения силы тока выходного USB разъема (не регулируется), А |
от 2 до 3 |
|
Максимальная выходная мощность, Вт |
192 |
|
Масса, кг, не более |
8,0 |
|
Габаритные размеры (ширина*высота*глубина), мм, не более |
145x194x350 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более |
от +5 до +40 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на наклейку, размещаемую на лицевой панели источника и на титульном листе руководства по эксплуатации.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Источник питания постоянного тока |
АКИП-1194 |
1 шт. |
|
Сетевой шнур питания |
_ |
1 шт. |
|
Руководство по эксплуатации на CD диске |
_ |
1 шт. |
Сведения о методах измерений
приведены в разделе «Порядок работы» руководства по эксплуатации.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Приказ Росстандарта от 01.10.2018 №2091 Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1 • 10-16 до 100 А;
Источники питания постоянного тока АКИП-1194. Стандарт предприятия, UNI-TREND TECHNOLOGY (CHINA) СО., LTD, Китай.
