Осциллографы цифровые МЕГЕОН
| Номер в ГРСИ РФ: | 98569-26 |
|---|---|
| Категория: | Осциллографы |
| Производитель / заявитель: | ООО "МАКСПРОФИТ", г. Королев, Московская обл. |
Осциллографы цифровые МЕГЕОН (далее - осциллографы) предназначены для измерений амплитудных и частотно-временных параметров электрических сигналов и исследования их формы.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98569-26 | |||||||||
| Действует | по 25.05.2031 | |||||||||
| Наименование | Осциллографы цифровые | |||||||||
| Модель | МЕГЕОН | |||||||||
| Модификации |
МЕГЕОН 15013 МЕГЕОН 15014 |
|||||||||
| Приказы |
№1004 от
25.05.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 46272c1f-d34b-f502-9e30-09576acc8ed8 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «МАКСПРОФИТ», РОССИЯ, 141080, Московская обл., г.о. Королёв, г. Королёв, ул. Силикатная, д. 11, этаж 5, помещ. 650
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0038-2025 МП ГСИ. Осциллографы цифровые МЕГЕОН. Методика поверки.
(с 25.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98569-26: Описание типа
2026-98569-26.pdf
|
Скачать | 165.9 КБ | |
|
98569-26: Методика поверки
РВНЕ.0038-2025 МП
2026-mp98569-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Осциллографы цифровые МЕГЕОН (далее - осциллографы) предназначены для измерений амплитудных и частотно-временных параметров электрических сигналов и исследования их формы.
Описание
Принцип действия осциллографов основан на аналого-цифровом преобразовании входного сигнала с последующей регистрацией данных в запоминающем устройстве, их цифровой обработкой и отображении на жидкокристаллическом дисплее.
Осциллографы выпускаются в двух модификациях МЕГЕОН 15013 и МЕГЕОН 15014, отличающихся метрологическими и техническими характеристиками, а также конструктивными признаками.
Конструктивно осциллографы представляют собой компактные портативные приборы с жидкокристаллическим дисплеем, функциональными клавишами и входными разъемами для подключения различных устройств.
Заводской номер наносится на маркировочную наклейку любым технологическим способом в виде цифрового кода.
Общий вид осциллографов с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунках 1-2. Места нанесения знака утверждения типа и заводского номера могут отличаться от указанных и ограничиваются корпусом осциллографов. Способ ограничения доступа к местам настройки (регулировки) - пломба в виде наклейки с литерой «М». Нанесение знака поверки на осциллографы в обязательном порядке не предусмотрено.
Корпус осциллографов изготавливают из пластмассы, окрашиваемой в цвета, которые определяет изготовитель. Для модификации МЕГЕОН 15014 дополнительно предусмотрен прорезиненный чехол.

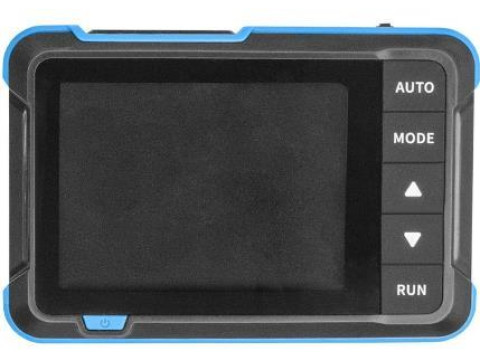

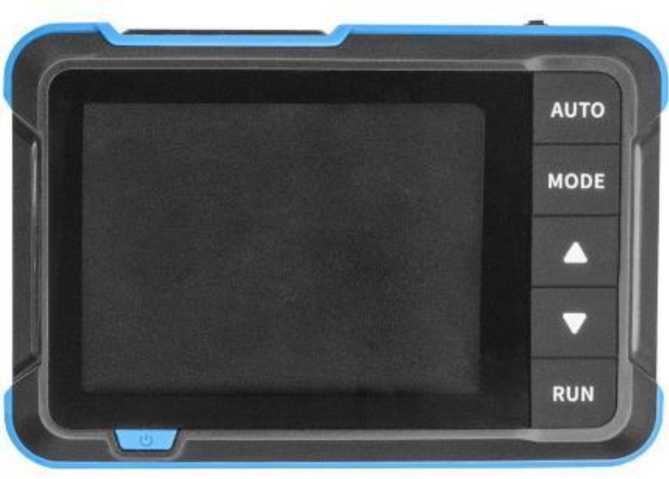

а) вид спереди модификации МЕГЕОН 15013
Пломба в виде наклейки с литерой «М»
Место нанесения заводского номера
Место нанесения знака утверждения типа

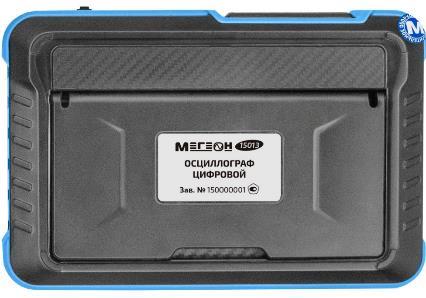

б) вид сзади модификации МЕГЕОН 15013
Рисунок 1 - Общий вид осциллографов модификации МЕГЕОН 15013 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера

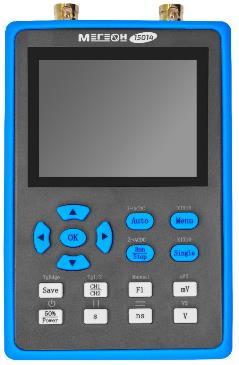

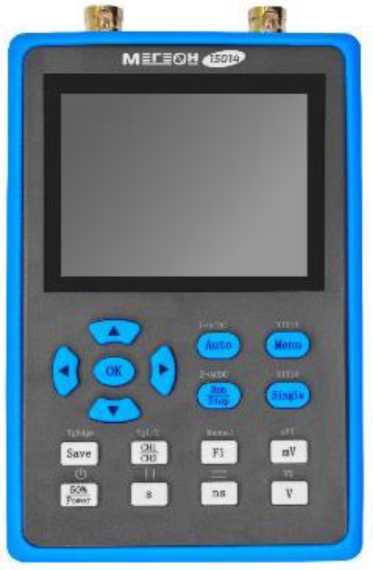

а) вид спереди модификации МЕГЕОН 15014
Место нанесения заводского номера
Пломба в виде наклейки с литерой «М»
Место нанесения знака утверждения типа

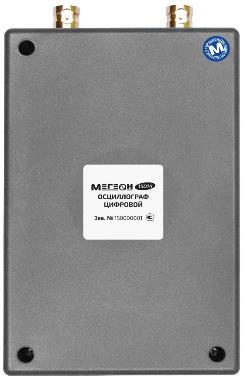

б) вид сзади модификации МЕГЕОН 15014
Рисунок 2 - Общий вид осциллографов модификации МЕГЕОН 15014 с указанием места ограничения доступа к местам настройки (регулировки), места нанесения знака утверждения типа, места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) осциллографов состоит из встроенного ПО.
Конструкция осциллографов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО является метрологически значимым.
Метрологические характеристики осциллографов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимого ПО осциллографов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V0.0.1 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Входное сопротивление, МОм |
1,00±0,02 |
|
Диапазон установки коэффициента отклонения (с шагом 1-2-5) |
от 10 мВ/дел до 10 В/дел |
|
Пределы допускаемой относительной погрешности коэффициента отклонения для модификаций, %: - МЕГЕОН 15013 - МЕГЕОН 15014 |
±2 ±3 |
|
Верхние пределы частоты полосы пропускания (-3 дБ) для модификаций, МГц: - МЕГЕОН 15013 - МЕГЕОН 15014 |
1 30 |
|
Диапазон установки коэффициента развертки для модификаций (с шагом 1-2-5): - МЕГЕОН 15013 - МЕГЕОН 15014 |
от 500 нс/дел до 20 с/дел от 5 нс/дел до 10 с/дел |
|
Пределы допускаемой относительной погрешности измерений временных интервалов и коэффициента развертки, % |
±1 |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов для модификаций: - МЕГЕОН 15013 - МЕГЕОН 15014 |
1 2 |
|
Напряжение сети питания частотой 50 Гц (через адаптер), В |
230 |
|
Электропитание от аккумулятора: - напряжение постоянного тока, В |
3,7 |
|
Потребляемая мощность, Вт |
5 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры для модификаций (длинахширинахвысота), мм, не более: - МЕГЕОН 15013 - МЕГЕОН 15014 |
99,0x68,3x19,5 137,0x82,0x38,0 |
|
Масса для модификаций, кг, не более: - МЕГЕОН 15013 - МЕГЕОН 15014 |
0,100 0,285 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от +15 до +25 от 30 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
3 |
|
Средняя наработка на отказ, ч |
20000 |
Знак утверждения типа
наносится на титульный лист руководств по эксплуатации типографским способом и на маркировочную наклейку корпуса осциллографа любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Осциллограф цифровой МЕГЕОН |
- |
1 шт. |
|
USB-кабель |
- |
1 шт. |
|
Ремешок-темляк |
- |
1 шт. 1) |
|
Комплект видео кабеля |
- |
1 шт. 2) |
|
Осциллографический пробник |
- |
2 шт. 2) |
|
Кабель с зажимом «крокодил» для модификаций: - МЕГЕОН 15013 - МЕГЕОН 15014 |
- |
1 шт. 2 шт. |
|
Упаковочная тара |
- |
1 шт. 2) |
|
Руководство по эксплуатации |
- |
1 экз. |
|
1) Только для модификации МЕГЕОН 15013. 2) Только для модификации МЕГЕОН 15014. | ||
Сведения о методах измерений
приведены в разделе «Инструкция по эксплуатации» руководств по эксплуатации для модификаций МЕГЕОН 15013 и МЕГЕОН 15014.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ТУ 26.51.43-001-23430128-2025 «Осциллографы цифровые МЕГЕОН. Технические условия»
