Термоанализаторы NanJing

Назначение

Термоанализаторы NanJing предназначены для измерений термодинамических характеристик веществ и материалов (температуры и удельной теплоты фазовых переходов), а также для измерений массы, в т.ч. изменения массы и температуры, при которой это изменение происходит.

Описание

Принцип действия термоанализаторов NanJing (далее - термоанализаторы) основан на измерении разницы тепловых потоков между тиглем, в котором размещён исследуемый материал, и тиглем, в котором размещён образец сравнения, при изменении температуры под управлением программы контроля температуры, что лежит в основе методов дифференциальной сканирующей калориметрии - ДСК (differential scanning calorimetry - DSC), дифференциального термического анализа - ДТА (differential thermal analysis - DTA), синхронного термического анализа СТА (synchronous thermal analysis - STA).

Если образец не имеет термической реакции, DSC или DTA кривая представляет собой прямую линию, известную как базовая линия; если образец имеет эндотермическую или экзотермическую реакцию в определенном диапазоне температуры, возникает разница температуры, сигнал которой передаётся в микровольтный усилитель для увеличения. Значение разности тепловых потоков поступает в аналого-цифровой преобразователь и выводится на компьютер для построения DSC или DTA кривой.

Термоанализаторы представляют собой настольные лабораторные приборы, состоящие из нагревательной печи, калориметрической ячейки, микровольтного усилителя, аналого-цифрового преобразователя, системы сбора данных, системы охлаждения, системы контроля расхода газа, компьютера.

Термоанализаторы, совмещённые с высокочувствительными весами позволяют помимо сигнала DSC регистрировать изменение массы исследуемого образца (thermogravimetric analysis -TGA и STA).

Термоанализаторы имеют девятнадцать модификаций: DZ-DSC100A, DZ-DSC300, DZ-DSC400, DZ-DSC300A, DZ-DSC300C, DZ-DSC300L, DZ-DSC400L, DZ-DSC400C, DZ-DSC400D, DZ-TGA101, DZ-TGA103, DZ-TGA105, DZ-TGA201, DZ3320A, DZ3320C, DZ-STA200, DZ-STA300, DZ-STA300A, DZ-STA401, отличающиеся методом измерений и метрологическими характеристиками, ввиду использования различных печей и системы охлаждения.

Система контроля атмосферы образца представляет собой встроенное программно-управляемое устройство подачи двух различных газов в измерительную ячейку с возможностью автоматического переключения и контроля расхода газов в процессе эксперимента.

Серийный номер термоанализаторов наносится на маркировочные таблички (шильдики), закрепленные на задней поверхности корпуса с нанесением серийного номера травлением, гравированием или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра термоанализатора, возможность прочтения и сохранность номера в процессе эксплуатации. Серийный номер имеет цифровой формат. Конструкцией термоанализаторов не предусмотрена возможность нанесения знака поверки и знака утверждения типа. Корпус термоанализаторов металлический, окрашиваемый в цвета, которые определяет изготовитель.

Общий вид термоанализаторов представлен на рисунках 1-6. Место нанесения серийного номера представлено на рисунке 7. Пломбирование термоанализаторов не предусмотрено.

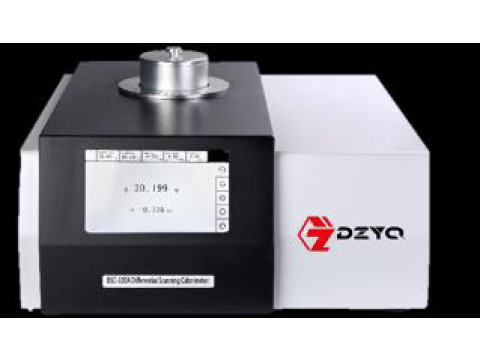

Рисунок 1 - Общий вид термоанализаторов модификаций DZ-DSC100A

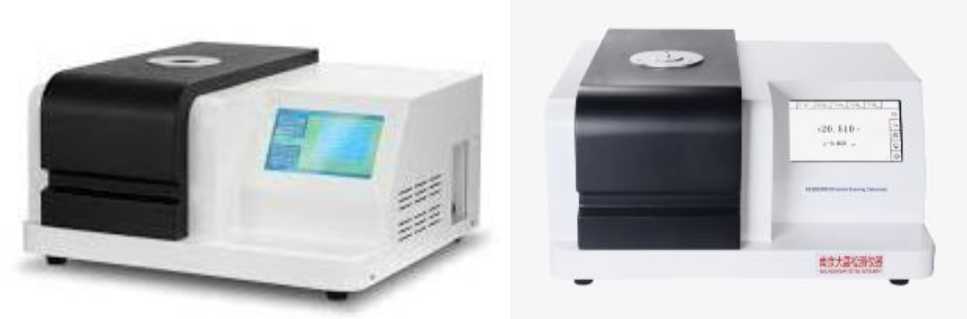

Рисунок 2 - Общий вид термоанализаторов модификаций DZ-DSC300, DZ-DSC300A, DZ-DSC300C, DZ-DSC300L

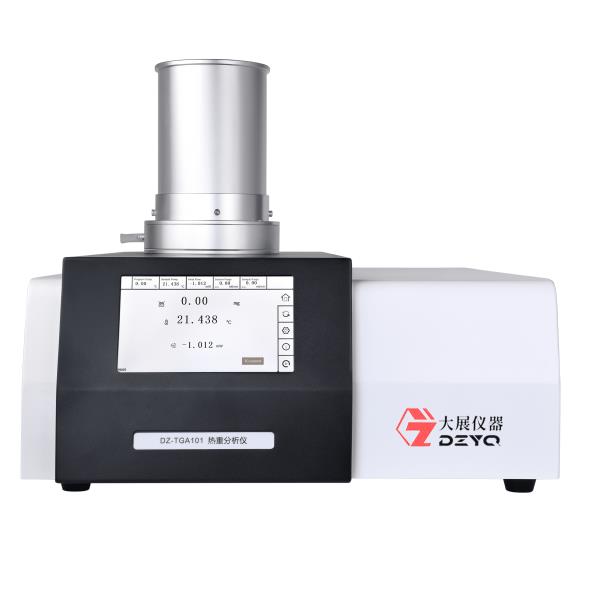

Рисунок 3 - Общий вид термоанализаторов модификаций DZ-TGA101, DZ-TGA103, DZ-TGA105

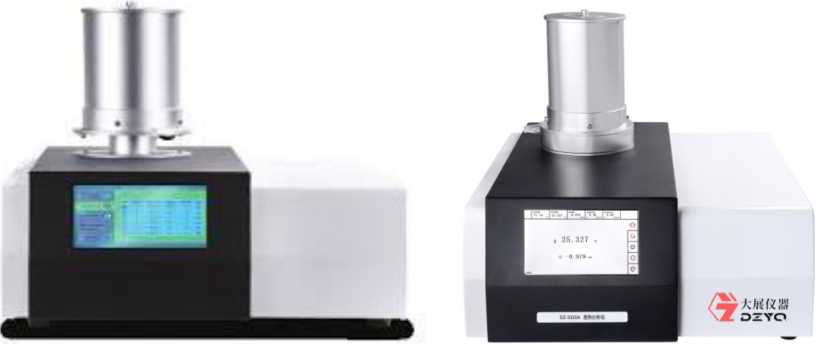

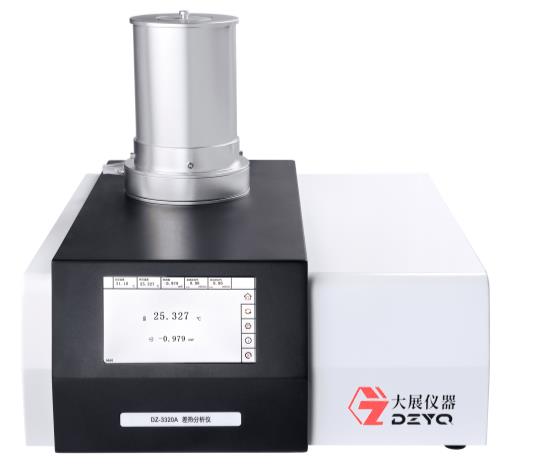

Рисунок 4 - Общий вид термоанализаторов модификаций DZ3320A, DZ3320C, DZ-STA200, DZ-STA300, DZ-STA300A

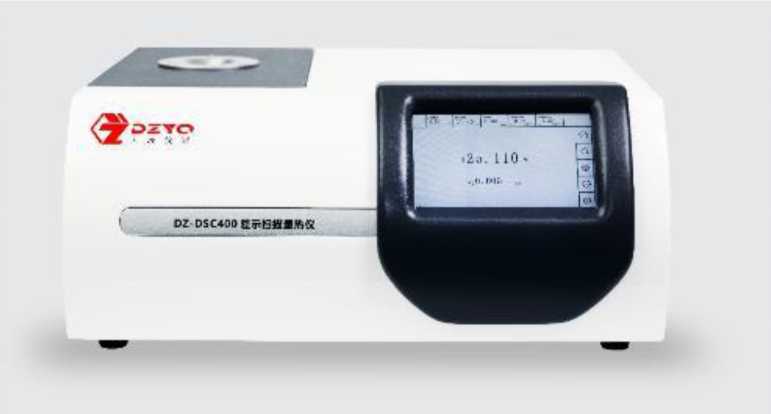

Рисунок 5 - Общий вид термоанализаторов модификаций DZ-DSC400, DZ-DSC400C, DZ-DSC400D, DZ-DSC400L

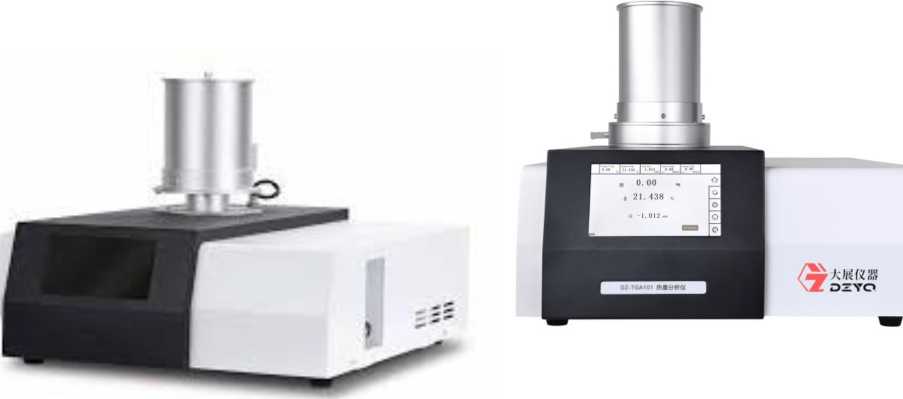

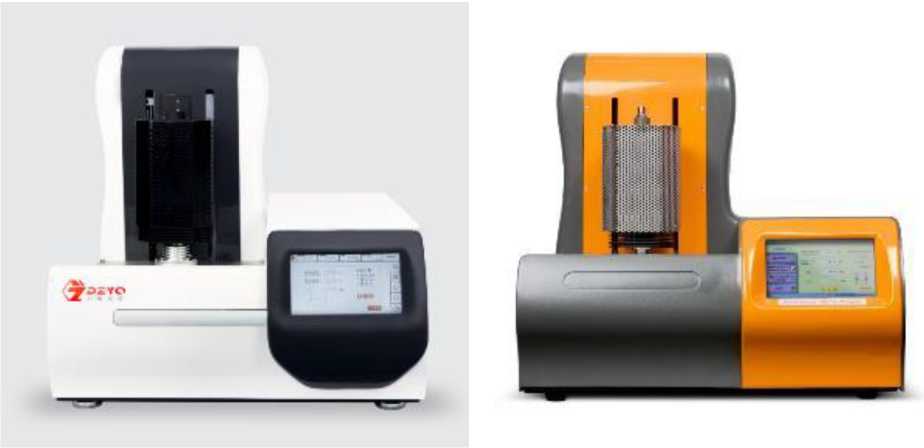

Рисунок 6 - Общий вид термоанализаторов модификаций DZ-STA401, DZ-TGA201

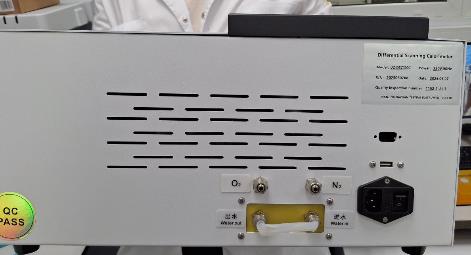

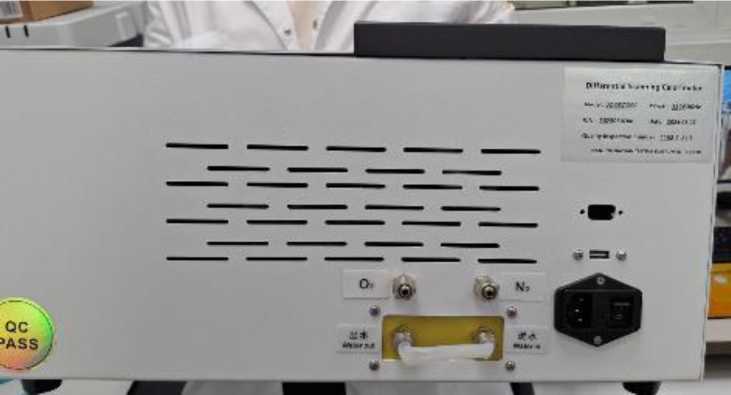

Рисунок 7 - Место нанесения серийного номера

Программное обеспечение

Программное обеспечение термоанализаторов (далее - ПО) состоит из встроенной части (встроенный в корпус и защищённый от записи микроконтроллер) и внешней части под управлением операционной системы персонального компьютера. Идентификационные данные метрологически значимой части ПО приведены в таблице 1. Метрологически значимая часть ПО защищена от несанкционированного вмешательства программными средствами.

Уровень защиты программного обеспечения «высокий» в соответствии с Р 50.2.077-2014.

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Таблица 2 - Метрологические характеристики термоанализаторов модификации DZ-DSC

1) Диапазоны измерений находятся в пределах, установленных в таблице 2, определяются комплектацией конкретного термоанализатора (тип печи и системы охлаждения) и приводятся в руководстве по эксплуатации.

Таблица 3 - Метрологические характеристики термоанализаторов модификации DZ-TGA, DZ3320, DZ-STA

Таблица 4 - Основные технические характеристики

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Таблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в разделе «Введение» документа «Термоанализаторы NanJing. Руководство по эксплуатации».

Нормативные документы

Приказ Росстандарта от 28.12.2024 № 3155 «Об утверждении Государственной поверочной схемы для средств измерений удельной теплоемкости твердых тел в диапазоне температуры от 2 до 1800 К и удельной энтальпии твердых тел в диапазоне температуры от 260 до 1800 К»

Приказ Росстандарта от 29.01.2026 № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»

Приказ Росстандарта от 04.07.2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

Стандарт предприятия NanJing Dazhan Testing Instrument СО., Ltd, Китай
