Приборы для определения температуры вспышки ОТВМ
| Номер в ГРСИ РФ: | 98575-26 |
|---|---|
| Производитель / заявитель: | ООО ЦИСКА, г. Новосибирск |
Приборы для определения температуры вспышки ОТВМ (далее - приборы) предназначены для измерений температуры вспышки нефтепродуктов (трансформаторных масел, топлив и других ГСМ) в закрытом тигле.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98575-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 25.05.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Приборы для определения температуры вспышки | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | ОТВМ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1004 от
25.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | d94c63d3-7206-13a7-a5e5-7a6d7b442299 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО «ЦИСКА», РОССИЯ, 630097, Новосибирская обл., г. Новосибирск, ул. Звездная, д. 4/1
Поверка
| Методика поверки / информация о поверке |
МП 242-2651-2026 ГСИ. Приборы для определения температуры вспышки ОТВМ. Методика поверки.
(с 25.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98575-26: Описание типа
2026-98575-26.pdf
|
Скачать | 164.7 КБ | |
|
98575-26: Методика поверки
МП 242-2651-2026
2026-mp98575-26.pdf
|
Скачать | 1.2 MБ |
Описание типа
Назначение
Приборы для определения температуры вспышки ОТВМ (далее - приборы) предназначены для измерений температуры вспышки нефтепродуктов (трансформаторных масел, топлив и других ГСМ) в закрытом тигле.
Описание
Принцип действия приборов основан на нагреве испытуемой пробы в закрытом тигле с заданными в зависимости от типа испытуемого продукта скоростями до появления вспышки паров над поверхностью пробы. Источником вспышки является специальное устройство (запальник) представляющее собой раскалённый стержень. Температура вспышки в закрытом тигле регистрируется как минимальная температура продукта в испытательном тигле, при которой происходит вспышка, не сопровождающаяся дальнейшим горением.
Приборы представляют собой автоматизированные лабораторные устройства, состоящие из измерительной ячейки (тигля), встроенной в металлический корпус и нагревательного модуля. Приборы обеспечивают перемешивание пробы, нагрев с установленной скоростью, поджиг, регистрацию температуры вспышки, дальнейшее охлаждение тигля, обработку и хранение результатов измерений. Измерительная ячейка представляет собой металлический тигель с крышкой, на которую смонтированы перемешивающее устройство, подвижной запальник, механизм открытия задвижки для погружения запальника и датчик температуры. Проба заливается в тигель до фиксированного уровня, обозначенного риской на внутренней поверхности тигля. Прибор оснащён микропроцессором, осуществляющим управление прибором и процессом измерений, отображение, хранение и вывод результатов измерений на экран прибора или компьютера. Прибор управляется от встроенного микропроцессора с помощью цветного сенсорного экрана, имеет интерфейcы RS232 и USB.
Пломбирование корпуса приборов от несанкционированного доступа не предусмотрено. Общий вид приборов приведен на рисунках 1-2.
Заводской номер прибора имеет цифровой формат и наносится типографским способом на табличку (шильдик), расположенную на задней стенке корпуса (шильдик), как показано на рисунке 2.
Нанесение знака поверки на корпус прибора не предусмотрено.

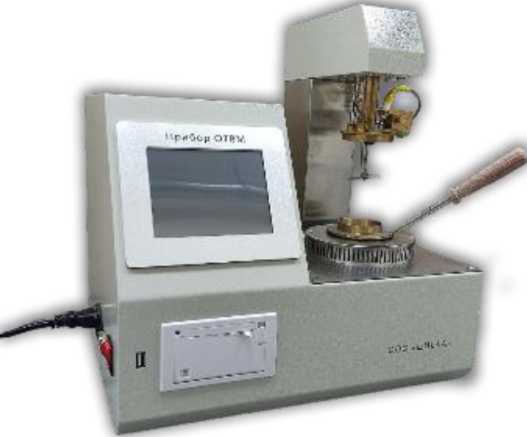

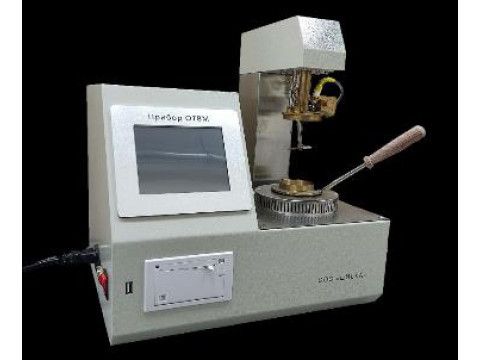

Рисунок 1 - Общий вид прибора
Шильдик прибора
Рисунок 2 - Общий вид прибора, вид сзади

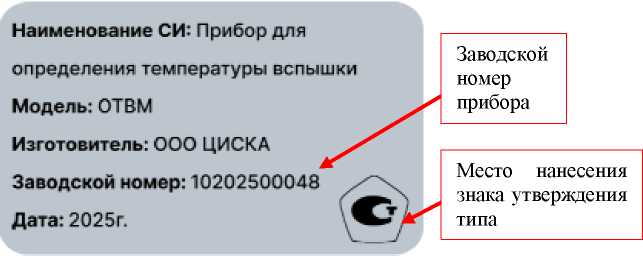

Рисунок 3 - Шильдик прибора
Программное обеспечение
Приборы оснащены микропроцессором, на который на заводе-изготовителе установлено программное обеспечение (далее - ПО), предназначенное для управления работой прибора и процессом измерений, а также для хранения и обработки полученных данных. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Идентификация ПО осуществляется при каждом запуске прибора путем вывода текущей версии ПО.
Защита ПО приборов осуществляется программным методом путём разграничения уровней допуска с помощью пароля.
Влияние ПО учтено при нормировании метрологических характеристик.
Защита встроенного ПО от непреднамеренных и преднамеренных изменений соответствует уровню «Средний» по Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО приборов
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
ОТВМ ПО |
|
Номер версии (идентификационный номер) ПО |
- |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
|
Алгоритм вычисления цифрового идентификатора ПО |
1.x |
|
* Первый символ «1» номера версии ПО указывает на метрологически значимую часть ПО, а «х» (арабская цифра от 0 до 9) описывает метрологически незначимые модификации ПО, которые не влияют на МХ СИ (интерфейс, оформление, устранение незначительных программных ошибок и т.п.). | |
Технические характеристики
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение |
|
Диапазон показаний температуры вспышки в закрытом тигле, oC |
от +50 до +400 |
|
Диапазон измерений температуры вспышки в закрытом тигле, oC |
от +50 до +300 |
|
Пределы допускаемой абсолютной погрешности при измерении температуры вспышки, oC: - от +50 oC до +104 oC включ. - св. +104 oC до +300 oC |
±2,0 ±6,0 |
Таблица 3 - Технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Габаритные размеры, мм, не более - длина |
390 |
|
- ширина |
300 |
|
- высота |
302 |
|
Масса, кг, не более |
15 |
|
Напряжение питания от сети переменного тока частотой 50-60 Гц, В |
220±10 % |
|
Потребляемая мощность, Вт, не более |
500 |
|
Условия эксплуатации - диапазон температуры окружающего воздуха, °C |
от +10 до +45 1) |
|
- относительная влажность воздуха (при температуре +25 °С), %, не более |
80 |
|
- атмосферное давление, кПа |
от 98,0 до 104,0 |
|
1) При условии, что температура пробы в начале измерения не превышает +20 oC | |
Таблица 4 - Показатели надёжности прибора
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
10 000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на шильдик прибора типографским методом.
Комплектность
Таблица 5 - Комплектность прибора
|
Наименование |
Обозначение |
Количество |
Примечание |
|
Приборы для определения температуры вспышки |
ОТВМ |
1 шт. |
- |
|
Аксессуары |
Комплект |
1 шт. |
В соответствии с заказом |
|
Руководство по эксплуатации |
ОТВМ РЭ |
1 экз. |
- |
|
Паспорт |
ОТВМ ПС |
1 экз. |
- |
Сведения о методах измерений
приведены в разделе 6 «Порядок работы и эксплуатация», документа ОТВМ РЭ «Приборы для определения температуры вспышки ОТВМ. Руководство по эксплуатации».
Нормативные документы
ТУ 26.51.53-003-49755974-2024 «Приборы для определения температуры вспышки
ОТВМ. Технические условия»
