Системы модульные для управления технологическими процессами WISTECH
| Номер в ГРСИ РФ: | 98577-26 |
|---|---|
| Производитель / заявитель: | ООО «Вистерия», г. Москва |
|
98577-26: Описание типа
2026-98577-26.pdf
|
Скачать | 237.2 КБ |
Системы модульные для управления технологическими процессами WISTECH (далее по тексту - Системы) предназначены для измерений силы и напряжения постоянного электрического тока; электрического сопротивления постоянного тока, в том числе, сопротивления термопреобразователей; сигналов от термопар; воспроизведения силы постоянного электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98577-26 | ||||||
| Действует | по 25.05.2031 | ||||||
| Наименование | Системы модульные для управления технологическими процессами | ||||||
| Модель | WISTECH | ||||||
| Приказы |
№1004 от
25.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 8425d764-5e2f-0158-f9ac-5d2e870b6cc9 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Вистерия», РОССИЯ, 101000, г. Москва, вн.тер.г. Муниципальный округ Красносельский, пер. Бобров, д. 6, стр. 3, помещ. 1/1
Поверка
| Методика поверки / информация о поверке |
МИ 2539-99 Измерительные каналы контроллеров, измерительно-вычислительных, управляющих, программно-технических комплексов. Методика поверки.
(с 25.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98577-26: Описание типа
2026-98577-26.pdf
|
Скачать | 237.2 КБ |
Описание типа
Назначение
Системы модульные для управления технологическими процессами WISTECH (далее по тексту - Системы) предназначены для измерений силы и напряжения постоянного электрического тока; электрического сопротивления постоянного тока, в том числе, сопротивления термопреобразователей; сигналов от термопар; воспроизведения силы постоянного электрического тока.
Описание
Принцип действия Систем заключается в преобразовании входных электрических сигналов посредством аналогово-цифрового преобразования (АЦП) в цифровой код, передаче цифрового кода в модуль центрального процессора, обработке цифрового кода, с последующим вычислением в контроллере значений измеряемой величины в соответствии с характеристикой первичного преобразователя физической величины и выдаче управляющего воздействия через модули вывода посредством цифроаналогового преобразования (ЦАП) заданного кода в выходные электрические сигналы для передачи информационных и управляющих сигналов комплексов.
Системы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по составу и количеству функциональных модулей, в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями заказчика.
В состав Системы входят:
- шкафы с установленными в них модулями;
- автоматизированное рабочее место оператора (АРМ).
Количество шкафов и их комплектация модулями определяются требованиями заказчика Системы.
В состав Системы, входят модули связи, питания, управления (контроллерные), цифрового и аналогового ввода-вывода (измерительные).
В состав Системы входят измерительные модули двух типов:
- модули противоаварийной защиты (ПАЗ);
- модули распределенной системы управления (РСУ).
Системы применяются для управления технологическими процессами (система РСУ), а также для автоматизации противоаварийной защиты (система ПАЗ).
Перечень измерительных и контроллерных модулей приведен в таблице 1.
Таблица 1 - Измерительные модули Системы
|
№ п/п |
Обозначение модуля |
Назначение модуля |
|
Модули ПАЗ | ||
|
1 |
WT5118S |
Контроллерный модуль ПАЗ |
|
2 |
WT5862S |
Модуль безопасности аналогового ввода 4-20 мА |
|
3 |
WT5863S |
Модуль безопасности аналогового ввода RTD/TC |
|
4 |
WT5866S |
Модуль безопасности аналогового вывода 4-20 мА |
|
5 |
WT5868S/ WT5868SH |
Универсальный настраиваемый интеллектуальный модуль безопасности ввода-вывода |
|
6 |
WT5868SD/ WT5868SG |
Универсальный настраиваемый интеллектуальный модуль безопасности ввода-вывода с двойным резервированием |
|
Модули РСУ | ||
|
7 |
WT6101 |
Контроллерный модуль РСУ |
|
8 |
WT6102 |
Контроллерный модуль РСУ |
|
9 |
WT5861 |
Искробезопасный распределенный шинный модуль ввода-вывода |
|
10 |
WT5866 |
Искробезопасный распределенный шинный модуль ввода-вывода |
|
11 |
WWT5838/ WT5838H |
Модуль резервирования обработки ввода-вывода CNet и управления коммуникациями HART |
|
12 |
WT5848/ WT5848H |
Модуль резервирования обработки ввода-вывода CNet и управления коммуникациями HART |
|
13 |
WT6212 |
Модуль аналогового ввода на 16 каналов |
|
14 |
WT6212H |
Модуль аналогового ввода на 16 каналов HART |
|
15 |
WT6222 |
Модуль аналогового ввода на 16 каналов |
|
16 |
WT6222H |
Модуль аналогового ввода на 16 каналов HART |
Измерительные каналы Системы (далее - ИК) формируются на базе измерительных модулей ввода-вывода и модуля контроллера.
Заводской номер Системы, идентифицирующий каждый экземпляр средства измерений, в виде обозначения, состоящего из латинских букв и арабских цифр, наносится на маркировочную табличку методом лазерной гравировки или термопечати.
Схема общего вида Системы приведена на рисунке 1, общий вид шкафа - на рисунке 2, общий вид отдельных модулей - на рисунке 4.
Знак поверки наносится на основной шкаф под маркировочной табличкой.
Маркировочная табличка Системы с местом нанесения заводского номера представлена на рисунке 3.
Пломбирование шкафов в обязательном порядке не предусмотрено.

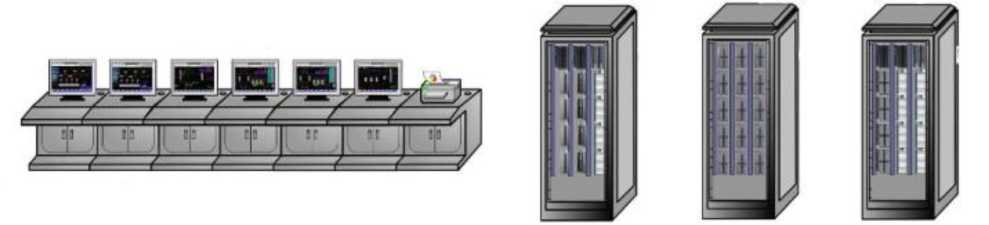

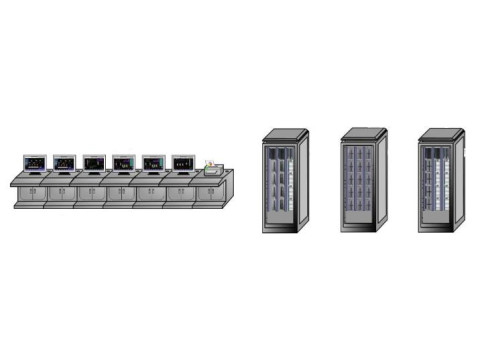

Рисунок 1 - Схема общего вида Системы
Всего листов 9
Место нанесения
знака поверки

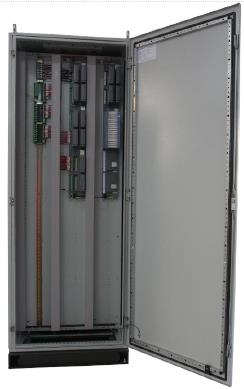

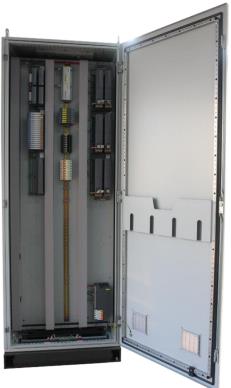

Рисунок 2 - Общий вид шкафа спереди и сзади
Место нанесения маркировочной таблички

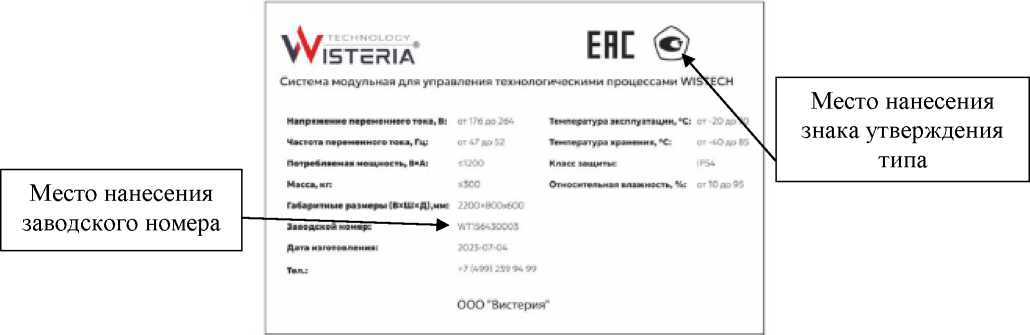

Рисунок 3 - Маркировочная табличка Системы с местом нанесения заводского номера и знака утверждения типа СИ

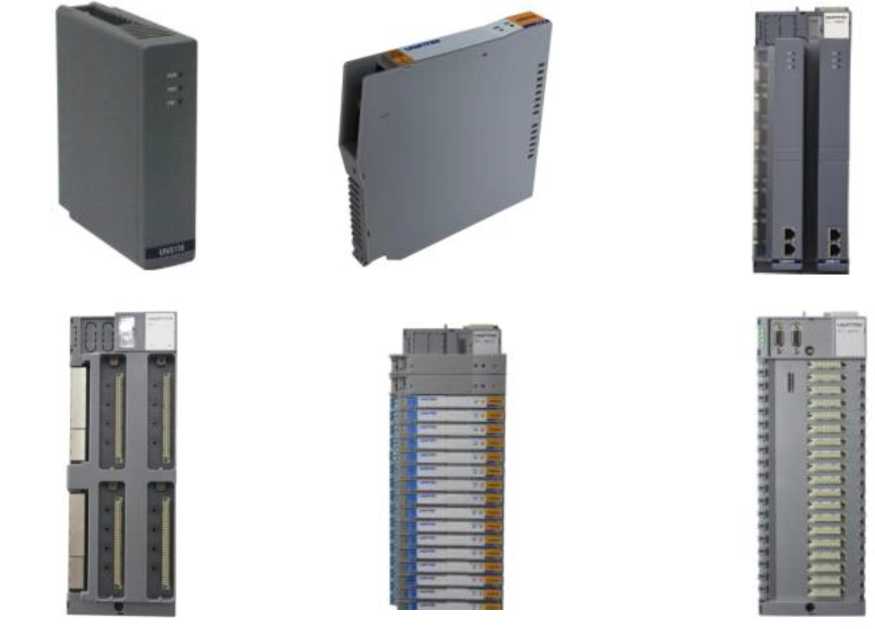

Рисунок 4 - Общий вид
Программное обеспечение
Системы имеют встроенное программное обеспечение (далее по тексту - ВПО), установленное в каждый модуль и ПО верхнего уровня, установленное на АРМ оператора.
Встроенное ПО устанавливается в постоянную память модулей в процессе производства и не может быть изменено пользователем. Встроенное ПО является метрологически значимым. Влияние встроенного ПО учтено при нормировании метрологических характеристик Систем.
ПО верхнего уровня «WT-Tech» позволяет выполнять конфигурирование и настройку отображения результатов выполненных измерений в графическом и цифровом видах на мониторах персональных компьютеров, а также архивировать и просматривать результаты ранее выполненных измерений. Предусмотрено разделение прав пользователей и защита паролем. Доступ к административным правам предусмотрен при помощи криптографического ключа.
Уровень защиты ВПО и ПО верхнего уровня от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО верхнего уровня приведены в таблице 2.
Идентификационные данные ВПО приведены в таблице 3.
Таблица 2 - Идентификационные данные ПО верхнего уровня
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
WT-Tech |
|
Номер версии (идентификационный номер) ПО, не ниже |
Pro 1.07a |
|
Цифровой идентификатор ПО |
недоступен |
Таблица 3 - Идентификационные данные ВПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Соответствует обозначению модуля |
|
Номер версии (идентификационный номер) ПО, не ниже | |
|
Модули WT5862S, WT5863S, WT5866S, WT5868S, WT5868SH, WT5868SD, WT5868SG, |
V3.00 |
|
Модули WT5118S |
23092604 |
|
Модули WT5861, WT5866, |
V3.00 |
|
Модули, WT6101, WT6102 |
24100902 |
|
Модули WT6212 |
V4.00 |
|
Модули WT6212H |
V2.00 |
|
Модули WT6222, WT6222H, WT5838, WT5838H, WT5848, WT5848H |
V1.00 |
|
Цифровой идентификатор ПО |
недоступен |
Технические характеристики
Таблица 4 - Метрологические характеристики модулей ПАЗ
|
Наименование характеристики |
Значение |
|
Модули WT5862S | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Модули WT5866S | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,1 |
|
Модули WT5868S, WT5868SH, WT5868SD, WT5868SG | |
|
Диапазон измерений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Диапазон воспроизведений силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной погрешности воспроизведений силы постоянного электрического тока, % |
±0,2 |
|
Модули WT5863S | |
|
Диапазон измерений электрического сопротивления постоянного тока от термопреобразователей сопротивления Pt100 (а=0,00385 °C ') в температурном эквиваленте по ГОСТ 6651-2009, C |
от -200 до +850 |
|
Пределы допускаемой приведенной погрешности измерений электрического сопротивления постоянного тока от термопреобразователей сопротивления Pt100 (а=0,00385 C ') в |
±0,1 |
|
Наименование характеристики |
Значение |
|
температурном эквиваленте по ГОСТ 6651-2009, % | |
|
Диапазон измерений ТЭДС от преобразователей термоэлектрических типа K в температурном эквиваленте по ГОСТ 8.585-2001, C |
от -148 до +1370 |
|
Пределы допускаемой приведенной погрешности измерений ТЭДС от преобразователей термоэлектрических типа K в температурном эквиваленте по ГОСТ 8.585-2001, % |
±0,1 |
|
Примечания: 1. Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. Погрешности измерений ТЭДС от преобразователей термоэлектрических указаны без учета погрешности компенсации температуры холодного спая. | |
Таблица 5 - Метрологические характеристики модулей РСУ
|
Наименование характеристики |
Значение |
|
Модули WT5861 | |
|
Диапазоны измерений силы постоянного электрического тока, мА |
от 0 до 10 от 0 до 20 от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Диапазоны измерений постоянного электрического напряжения, мВ |
от 0 до 20 от 0 до 100 |
|
Диапазоны измерений постоянного электрического напряжения, В |
от 0 до 5 от 1 до 5 |
|
Пределы допускаемой приведенной погрешности измерений постоянного электрического напряжения, % - в диапазоне от 0 до 20 мВ - в диапазонах от 0 до 100 мВ, от 0 до 5 В, от 1 до 5 В |
±0,5 ±0,1 |
|
Диапазоны измерений электрического сопротивления постоянного тока от термопреобразователей сопротивления в температурном эквиваленте по ГОСТ 6651-2009, C - Pt100 (а=0,00385 °C-1) - Cu50 (а=0,00428 C-i) |
от -200 до +850 от -50 до +150 |
|
Пределы допускаемой приведенной погрешности измерений электрического сопротивления постоянного тока от термопреобразователей сопротивления Pt100 (а=0,00385 C-i), Cu50 (а=0,00428 C-i) в температурном эквиваленте по ГОСТ 6651-2009, % |
±0,1 |
|
Диапазоны измерений ТЭДС от преобразователей термоэлектрических в температурном эквиваленте по ГОСТ 8.585-2001, C - B - K - E - S - T - J |
от +250 до +1692 от -148 до +1370 от -148 до +1000 от -50 до +1760 от -40 до +400 от -148 до +1200 |
|
Пределы допускаемой приведенной погрешности измерений ТЭДС от преобразователей термоэлектрических типов B, K, E, S, T, J в температурном эквиваленте по ГОСТ 8.585-2001, % - типов K, E, J - типов B, S, T |
±0,1 ±0,3 |
|
Наименование характеристики |
Значение |
|
Модули WT5866, WT5838, WT5838H, WT5848, WT5848H | |
|
Диапазоны воспроизведения силы постоянного электрического тока, мА |
от 0 до 10 от 0 до 20 от 4 до 20 |
|
Пределы допускаемой приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,1 |
|
Модули WT6212, WT6212H, WT6222, WT6222H | |
|
Диапазоны измерений силы постоянного электрического тока, мА |
от 0 до 10 от 0 до 20 от 4 до 20 |
|
Пределы допускаемой приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
Примечания 1. Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений. 2. Погрешности измерений ТЭДС от преобразователей термоэлектрических указаны без учета погрешности компенсации температуры холодного спая. | |
Таблица 6 - Технические характеристики
|
Наименование параметра |
Значение параметра |
|
Напряжение переменного тока, В |
220 ±20 % (от 176 до 264) |
|
Частота переменного тока, Гц |
от 47 до 52 |
|
Потребляемая мощность, В^А, не более |
1200 |
|
Габаритные размеры одного шкафа ВысотахШиринахГлубина, мм |
2200x800x600 |
|
Масса одного шкафа в сборе, кг, не более |
300 |
|
Масса отдельного модуля, кг, не более |
0,55 |
|
Условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от -20 до +70 от 10 до 95 от 86 до 106 |
Таблица 7 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
200000 |
|
Средний срок службы, лет |
20 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку методом лазерной гравировки или термопечати.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./ экз. |
|
Шкафы с установленными модулями |
- |
* |
|
Комплект кабелей подключения |
- |
1 |
|
АРМ оператора |
- |
* |
|
Руководство по эксплуатации (совмещенное с паспортом) |
66800920.421457.001 РЭ |
1 |
|
Руководство пользователя |
66800920.421457.001 |
1 |
|
* определяется условиями договора поставки | ||
Сведения о методах измерений
приведены в разделе 1.4 «Устройство и работа» руководства по эксплуатации 66800920.421457.001 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
66800920.421457.001 ТУ «Системы модульные для управления технологическими процессами WISTECH. Технические условия»
