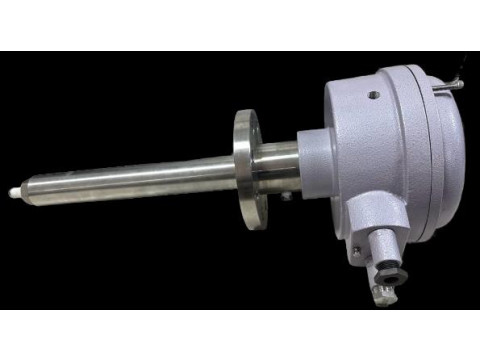

Электрометры SH-TYPE80A
| Номер в ГРСИ РФ: | 98579-26 |
|---|---|
| Категория: | Электрометры |
| Производитель / заявитель: | Lanzhou Shihua Analytical Technology Co., Ltd., КИТАЙ |
Электрометры SH-TYPE80A (далее - электрометры) предназначены для преобразований напряжения постоянного тока в унифицированный аналоговый сигнал силы постоянного тока, для подключения к регистрирующему оборудованию.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98579-26 | ||||||
| Действует | по 25.05.2031 | ||||||
| Наименование | Электрометры | ||||||
| Модель | SH-TYPE80A | ||||||
| Приказы |
№1004 от
25.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a42dc8c9-b73c-2d4a-54cc-26ebb2846f0f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Lanzhou Shihua Analytical Technology Co., Ltd., КИТАЙ, High-tech Industrial Park, Baiyin District, Baiyin City (East of Zhisan Road, High-tech Zone)
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-012-26 ГСИ. Электрометры SH-TYPE80A. Методика поверки.
(с 25.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98579-26: Описание типа
2026-98579-26.pdf
|
Скачать | 194.8 КБ | |
|
98579-26: Методика поверки
МП-НИЦЭ-012-26
2026-mp98579-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Электрометры SH-TYPE80A (далее - электрометры) предназначены для преобразований напряжения постоянного тока в унифицированный аналоговый сигнал силы постоянного тока, для подключения к регистрирующему оборудованию.
Описание
Принцип действия электрометров основан на масштабном преобразовании напряжения постоянного тока с помощью резистивного делителя напряжения, с дальнейшим преобразованием полученных значений в унифицированный сигнал силы постоянного тока от 4 до 20 мА с помощью преобразователя. Электрометры используются для измерений высокого электрического напряжения постоянного тока и монтируются в герметичном сосуде под давлением.
Конструктивно электрометры состоят из корпуса, измерительного модуля. На двух концах корпуса устанавливаются два электрода. Первый (основной) изолированный электрод -керамический, подвергается воздействию внутренней среды сосуда под давлением. Вспомогательный электрод монтируется на противоположной стороне корпуса электрометра и выполняет функцию обеспечения безопасности. Проводники двух электродов соединены между собой с помощью двух пружинных металлических стержней, изоляция от корпуса электрометра обеспечивается тефлоновой муфтой. Измерительный наконечник основного измерительного электрода монтируется на одном уровне со стенкой камеры.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде буквенно-цифрового кода.
Общий вид электрометров представлен на рисунке 1. Маркировочная табличка с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлена на рисунке 2. Нанесение знака поверки на электрометры не предусмотрено. Пломбирование мест настройки (регулировки) электрометров не предусмотрено.

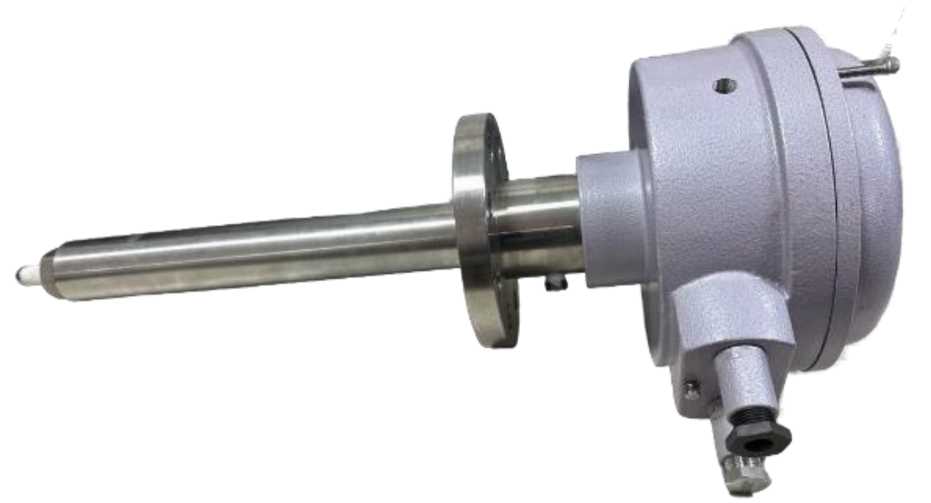

Рисунок 1 - Общий вид электрометров
Место нанесения знака утверждения типа
Место нанесения заводского номера

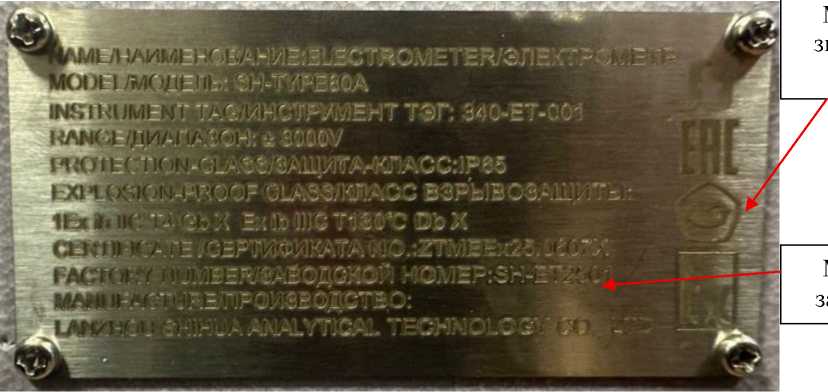

Рисунок 2 - Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа, места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований входного напряжения постоянного тока, В |
от -3000 до +3000 |
|
Диапазон выходного сигнала силы постоянного тока, мА |
от 4 до 20 |
|
Пределы допускаемой приведенной (к диапазону выходного сигнала силы постоянного тока) погрешности преобразований входного напряжения постоянного тока, % |
±10 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания токовой петли (4-20 мА): - напряжение постоянного тока, В |
24 |
|
Входное сопротивление, Ом, не менее |
4-1011 |
|
Габаритные размеры (длинахширина), мм, не более |
518x168 |
|
Масса, кг, не более |
30 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °С, % |
от -55 до +40 до 95 |
|
Маркировка взрывозащиты |
1 Ех ib IIC T4 Gb X Ех ib IIIC T130°C Db X |
|
Степень защиты по ГОСТ 14254-2015 |
IP65 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
40000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку электрометра любым технологическим способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Электрометр |
SH-TYPE80A |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Принцип работы» документа «Электрометры SH-TYPE80A. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 25 декабря 2025 года № 2854 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения в диапазоне от 1 до 500 кВ»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
«Электрометры SH-TYPE80A. Стандарт предприятия»
