Цилиндры мерные KLIN
| Номер в ГРСИ РФ: | 98580-26 |
|---|---|
| Категория: | Цилиндры измерительные |
| Производитель / заявитель: | ЗАО "Лабтех", г.Москва |
Цилиндры мерные KLIN (далее - цилиндры) предназначены для измерений объема жидкости.
Информация по Госреестру
| Основные данные | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98580-26 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Действует | по 25.05.2031 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Наименование | Цилиндры мерные | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модель | KLIN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Модификации |
цилиндры класса точности 1 исполнение 1 цилиндры класса точности 1 исполнение 2 цилиндры класса точности 1 исполнение 2а цилиндры класса точности 2 исполнение 1 цилиндры класса точности 2 исполнение 2 цилиндры класса точности 2 исполнение 2а |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Приказы |
№1004 от
25.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Характер производства | Серийное | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 55c42970-fef0-ca33-bc8e-1b2cb43a845a | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Испытания |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Производитель / Заявитель
АО «Лабтех», РОССИЯ, 105264, г. Москва, вн. тер. г. муниципальный округ Измайлово, б-р Измайловский, д. 1/28, помещ. 1А/1
Поверка
| Методика поверки / информация о поверке |
РТ-МП-165-01-2026 ГСИ. Цилиндры мерные KLIN. Методика поверки.
(с 25.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
Первичная поверка до ввода в эксплуатацию
|
| Зарегистрировано поверок | |
| Актуальность информации | 21.06.2026 |
Поверители
Скачать
|
98580-26: Описание типа
2026-98580-26.pdf
|
Скачать | 196.4 КБ | |
|
98580-26: Методика поверки
РТ-МП-165-01-2026
2026-mp98580-26.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Цилиндры мерные KLIN (далее - цилиндры) предназначены для измерений объема жидкости.
Описание
Цилиндры представляют собой градуированные стеклянные сосуды цилиндрической формы с носиком или конусной горловиной под шлиф и стеклянным основанием. Цилиндры с горловиной под шлиф комплектуются стеклянными или пластмассовыми пробками. Числовые обозначения шкалы цилиндров нанесены над соответствующими отметками с правой стороны шкалы снизу вверх. Число, равное номинальной вместимости, указано сверху.
Цилиндры изготавливаются классов точности 1 и 2 в следующих исполнениях: исполнение 1 - c носиком; исполнение 2 - с пришлифованной пробкой; исполнение 2а -c пластмассовой пробкой.
Принцип действия цилиндров основан на измерении определенного объема жидкости (приведенного к температуре 20 °С), содержащегося в цилиндре, при наполнении его до отметки шкалы, соответствующей необходимой вместимости.
Нанесение знака поверки на средство измерений не предусмотрено.
Заводской номер, идентифицирующий каждый экземпляр средства измерений, в виде буквенно-цифрового обозначения, состоящего из прописных латинских букв и арабских цифр по системе нумерации изготовителя, наносится на боковую поверхность цилиндра методом лазерной гравировки.
Цветовая гамма и шрифт маркировки могут быть изменены изготовителем в одностороннем порядке.
Общий вид цилиндров представлен на рисунках 1-6, место нанесения заводского номера представлено на рисунке 7.

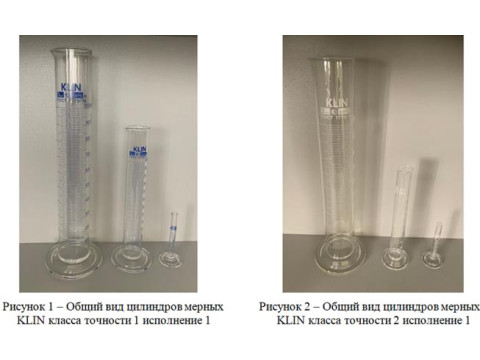

Рисунок 1 - Обшил вид цилиндров мерных KLIN класса точности 1 исполнение 1
Рисунок 2 - Общий вид цилиндров мерных KLIN класса точности 2 исполнение 1

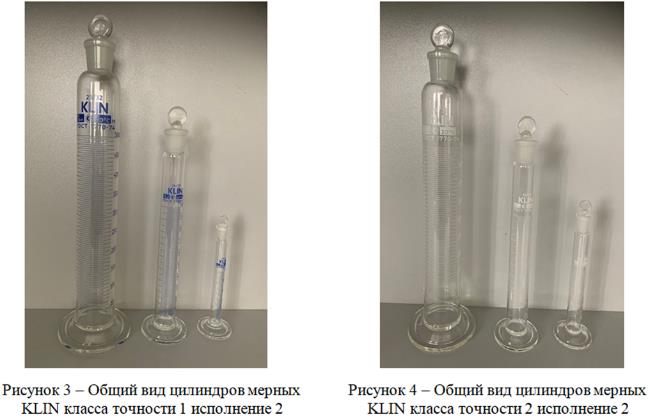

Рисунок 3 - Общий вид цилиндров мерных KLIN класса точности 1 исполнение 2
Рисунок 4 - Общий вид цилиндров мерных
KLIN класса точности 2 исполнение 2

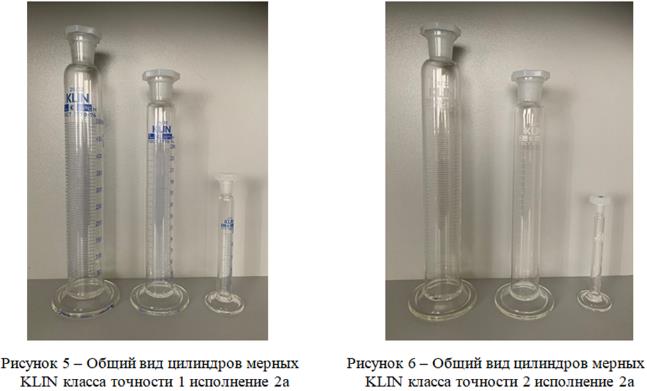

Рисунок 5 - Общий вид цилиндров мерных KLIN класса точности 1 исполнение 2а
Рисунок 6 - Общий вид цилиндров мерных KLIN класса точности 2 исполнение 2а

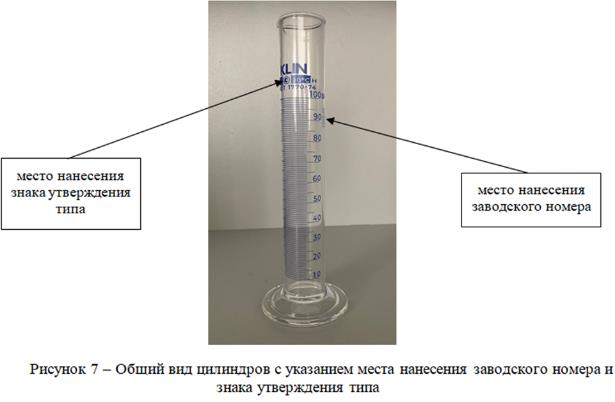

вид
Рисунок 7 - Общий
цилиндров с указанием места нанесения заводского номера и знака утверждения типа
_ 70
место нанесения знака утверждеши типа
место нанесения заводского номера
Пломбирование цилиндров не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Модификация |
Исполнение |
Номинальная вместимость, см3 |
Пределы допускаемой абсолютной погрешности вместимости при температуре +20 °С, см3 |
|
Цилиндр мерный KLIN класса точности 1 |
1 |
5 |
±0,10 |
|
1, 2, 2а |
10 |
±0,10 | |
|
1, 2, 2а |
25 |
±0,25 | |
|
1, 2, 2а |
50 |
±0,25 | |
|
1, 2, 2а |
100 |
±0,50 | |
|
1, 2, 2а |
250 |
±1,25 | |
|
1, 2, 2а |
500 |
±2,50 | |
|
1, 2, 2а |
1000 |
±5,00 | |
|
1, 2, 2а |
2000 |
±10,00 | |
|
Цилиндр мерный KLIN класса точности 2 |
1 |
5 |
±0,10 |
|
1, 2, 2а |
10 |
±0,20 | |
|
1, 2, 2а |
25 |
±0,50 | |
|
1, 2, 2а |
50 |
±1,00 | |
|
1, 2, 2а |
100 |
±1,00 | |
|
1, 2, 2а |
250 |
±2,00 | |
|
1, 2, 2а |
500 |
±5,000 | |
|
1, 2, 2а |
1000 |
±10,00 | |
|
1, 2, 2а |
2000 |
±20,00 |
Таблица 2 - Технические характеристики
|
Номинальная вместимость, см3 |
Диаметр основания, мм, не менее |
Высота, мм, не более |
Цена наименьшего 3 деления, см3 |
Объём, соответствую щий нижней отметке, см3 |
Обозначение конуса |
|
5 |
30 |
115 |
0,1 |
0,5 |
- |
|
10 |
40 |
140 |
0,2 |
1,0 |
10/19 |
|
25 |
45 |
170 |
0,5 |
3,0 |
14/23 |
|
50 |
50 |
200 |
1,0 |
5,0 |
19/26 |
|
100 |
60 |
260 |
1,0 |
10,0 |
24/29 |
|
250 |
70 |
335 |
2,0 |
20,0 |
29/32 |
|
500 |
90 |
390 |
5,0 |
50,0 |
29/32 |
|
1000 |
115 |
470 |
10,0 |
100,0 |
45/40 |
|
2000 |
140 |
570 |
20,0 |
200,0 |
45/40 |
Знак утверждения типа
наносится методом трафаретной печати с последующим вжиганием краски над шкалой в месте, указанном на рисунке 7, и типографским способом на этикетку в правом верхнем углу.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Цилиндр мерный KLIN класса точности 1 (или 2) |
исполнение 1, или исполнение 2, или исполнение 2а |
количество по заказу |
|
Этикетка |
- |
1 экз. |
|
Коробка упаковочная |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 1 «Назначение» в эксплуатационном документе «Этикетка».
Нормативные документы
Приказ Росстандарта от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости» (часть 3-я)
ГОСТ 1770-74 «Посуда мерная лабораторная стеклянная. Цилиндры, мензурки, колбы, пробирки. Общие технические условия»
