Измерители-регуляторы ЕС
| Номер в ГРСИ РФ: | 98582-26 |
|---|---|
| Производитель / заявитель: | ООО "ЭЛХАРТ", г.Краснодар |
Измерители-регуляторы ЕС (далее по тексту - измерители-регуляторы или приборы) предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, сигналов от термопреобразователей сопротивления и термопар, отображений на дисплее текущего значения измеряемых величин, для автоматического регулирования данных измеряемых физических величин, а также для воспроизведения аналоговых сигналов силы постоянного тока.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98582-26 | |||||||||||||||
| Действует | по 25.05.2031 | |||||||||||||||
| Наименование | Измерители-регуляторы | |||||||||||||||
| Модель | ЕС | |||||||||||||||
| Модификации |
условное обозначение Х1-Х2-Х3-Х4-Х5, где: Х1 - Модификации приборов: Х2 - Конструктивное исполнение: Х3 - Тип выходного(ых) устройства(в): Х4 - Опция 1*: Х5 - Опция 2* На испытания представлены: ECD1-D2-R-RS ECD2-M-CR-RS ECD100-S-R ECV1-M-CR-RS |
|||||||||||||||
| Приказы |
№1004 от
25.05.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0b91fc19-ddcd-4dd9-417f-7e86c0a1f60b | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ЭЛХАРТ», РОССИЯ, 350000, Краснодарский край, г. Краснодар, ул. им. Митрофана Седина, 145/1, помещение 11
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1522-201/2-2025 ГСИ. Измерители-регуляторы ЕС. Методика поверки.
(с 25.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98582-26: Описание типа
2026-98582-26.pdf
|
Скачать | 364.4 КБ | |
|
98582-26: Методика поверки
РТ-МП-1522-201/2-2025
2026-mp98582-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Измерители-регуляторы ЕС (далее по тексту - измерители-регуляторы или приборы) предназначены для измерений аналоговых сигналов силы и напряжения постоянного тока, сигналов от термопреобразователей сопротивления и термопар, отображений на дисплее текущего значения измеряемых величин, для автоматического регулирования данных измеряемых физических величин, а также для воспроизведения аналоговых сигналов силы постоянного тока.
Описание
Принцип действия измерителей-регуляторов основан на измерении и преобразовании входных сигналов, получаемых от первичных преобразователей различных физических величин, в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), с дальнейшей их обработкой микропроцессором и последующем отображении результатов измерений на цифровом индикаторе. В зависимости от исполнения приборы могут осуществлять цифро-аналоговое преобразование (ЦАП) измеренных значений и формировать выходные аналоговые сигналы силы постоянного тока. В зависимости от значений измеренных сигналов приборы могут управлять различными исполнительными устройствами.
Конструктивно приборы выполнены в пластмассовых корпусах для щитового крепления и монтажа на DIN-рейку.
Приборы выпускаются в различных конструктивных исполнениях, отличающихся количеством входных каналов измерения и (или) регулирования, количеством поддерживаемых входами типов сигналов, наличием либо отсутствием интерфейса RS-485 и дискретного(ых) входа(ов).
Выходными сигналами приборов являются: состояния контактов электромагнитных реле, транзисторных ключей ТТР-выхода, унифицированные сигналы силы постоянного тока.
Измерители-регуляторы реализуют следующие функции:
- измерение входных сигналов при помощи внешних первичных преобразователей;
- регулирование измеренных величин в автоматическом и в ручном режимах;
- регулирование в автоматическом режиме согласно выбранному методу регулирования: ПИД-закон регулирования, ПДД2-закон регулирования, двухпозиционное или трехпозиционное регулирование;
- в ручном режиме - плавное или двухпозиционное задание выходного сигнала;
- аварийная сигнализация при выходе измеренного сигнала за допустимые границы;
- установка безопасного значения выходного сигнала в случае потери сигнала с первичных преобразователей или при выходе измеренного сигнала за допустимые границы;
- просмотр и изменение параметров прибора по интерфейсу RS-485 (протокол Modbus RTU);
- отображение измеренных сигналов на LED-индикаторе и отображение уставки;
- защита паролем от несанкционированного доступа к параметрам.
Измерители-регуляторы разделяются на две серии - ECD и ECV. Серии и модификации измерителей-регуляторов представлены в таблице 1.
|
Таблица 1 - Измерители-регуляторы EC | ||
|
Серия |
Модификация |
Назначение |
|
ECD |
ECD1, ECD2, ECD4, ECD8, ECD100, ECD110 |
измерители-регуляторы общего назначения |
|
ECV |
ECV1 |
измерители-регуляторы для управления запорно-регулирующими клапанами (КЗР) и задвижками |

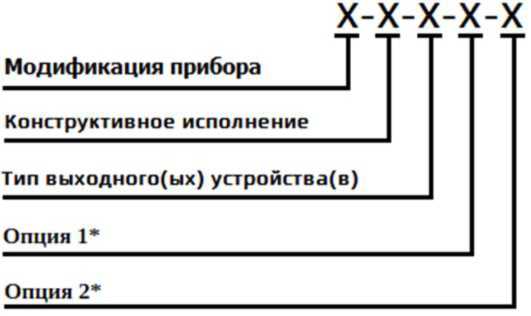

Структура условного обозначения приборов представлена на схеме ниже.
Модификации приборов:
ECD1 - измеритель ПИД-регулятор микропроцессорный одноканальный (один канал измерения и два канала регулирования);
ECD2 - измеритель ПИД-регулятор микропроцессорный двухканальный (два канала измерения и регулирования);
ECD4 - измеритель-регулятор микропроцессорный четырехканальный (четыре канала измерения и регулирования);
ECD8 - измеритель-регулятор микропроцессорный восьмиканальный (восемь каналов измерения и регулирования);
ECD100 - измеритель-регулятор микропроцессорный одноканальный (один канал измерения и регулирования);
ECD110 - измеритель ПИД-регулятор микропроцессорный одноканальный (один канал измерения и два канала регулирования);
ECV1 - измеритель ПИД-регулятор микропроцессорный (два канала измерения и один (два) канала регулирования для управления запорно-регулирующими клапанами (КЗР) и задвижками).
Конструктивное исполнение:
D2 - корпус DIN-реечного исполнения, размеры (В х Ш х Г) 90 х 36,5 х 57,5 мм;
S - корпус щитового исполнения, размеры (В х Ш х Г) 48 х 48 х 88 мм;
M - корпус щитового исполнения, размеры (В х Ш х Г) 72 х 72 х 88 мм;
L - корпус щитового исполнения, размеры (В х Ш х Г) 96 х 96 х 88 мм;
SL - корпус щитового исполнения, размеры (В х Ш х Г) 48 х 96 х 114 мм.
Тип выходного(ых) устройства(в):
R - электромагнитное реле («сухой контакт»);
T - ТТР-выход (выход прибора с напряжением постоянного тока, предназначенный для управления внешним твердотельным реле);
С - ЦАП от 0 до 20 мА.
Опция 1*:
- дискретный(е) вход(ы) отсутствуют;
D - дискретный(е) вход(ы).
Опция 2*:
- интерфейс RS-485 отсутствуют;
RS - интерфейс RS-485.
* Отсутствие кода подразумевает отсутствие позиции в условном обозначении исполнения.

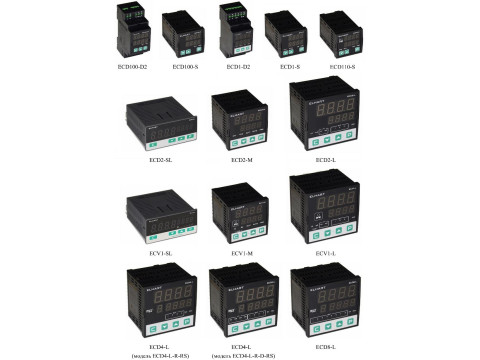

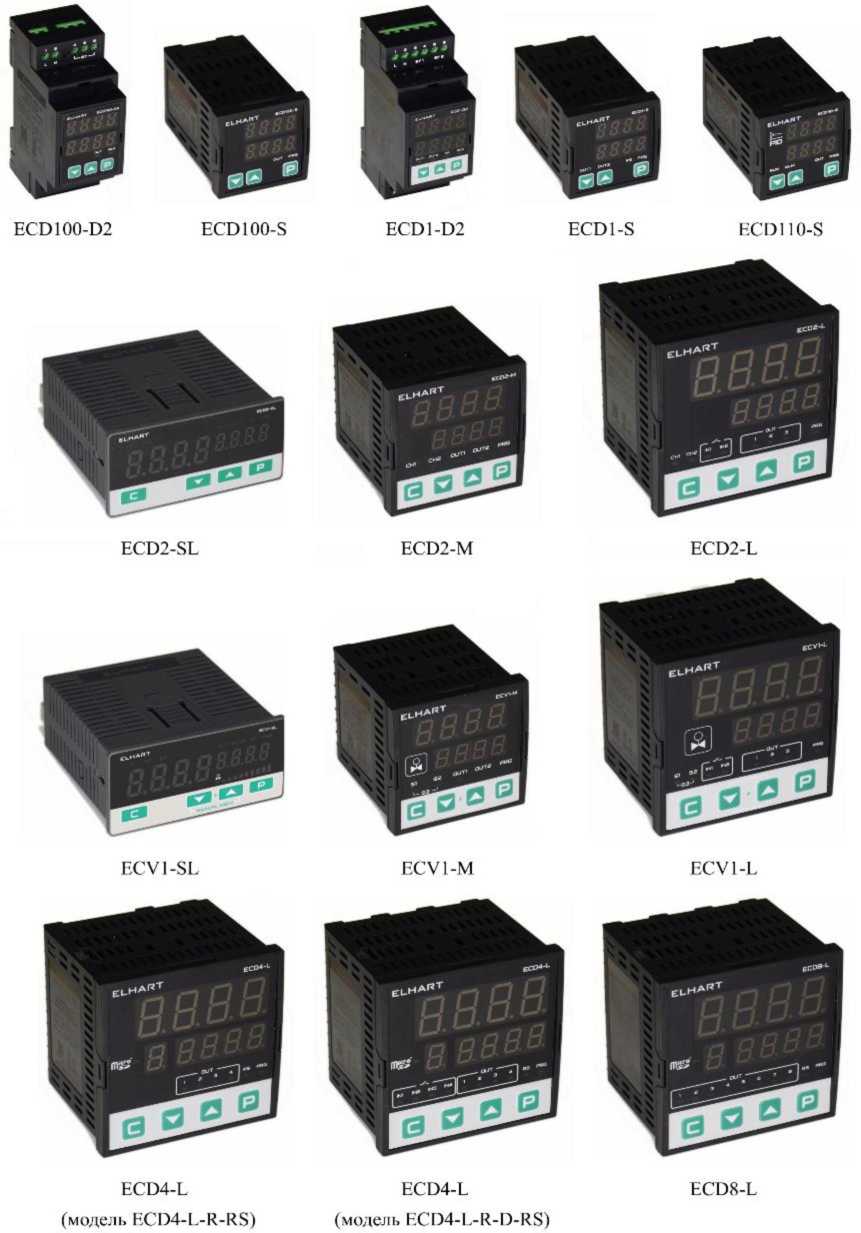

Общий вид измерителей-регуляторов представлен на рисунке 1.
ECD100-D2
ECD100-S
ECD1-D2
ECD1-S
ECD110-S
ECV1-SL
ECV1-M
ECD4-L
(модель ECD4-L-R-RS)
ECD4-L
(мо/iej11, ECD4- L-R- D-RS)
ECD8-L
ECD2-M
ECD2-L
ECV1-L
ECD2-SL
Рисунок 1 - Общий вид измерителей-регуляторов

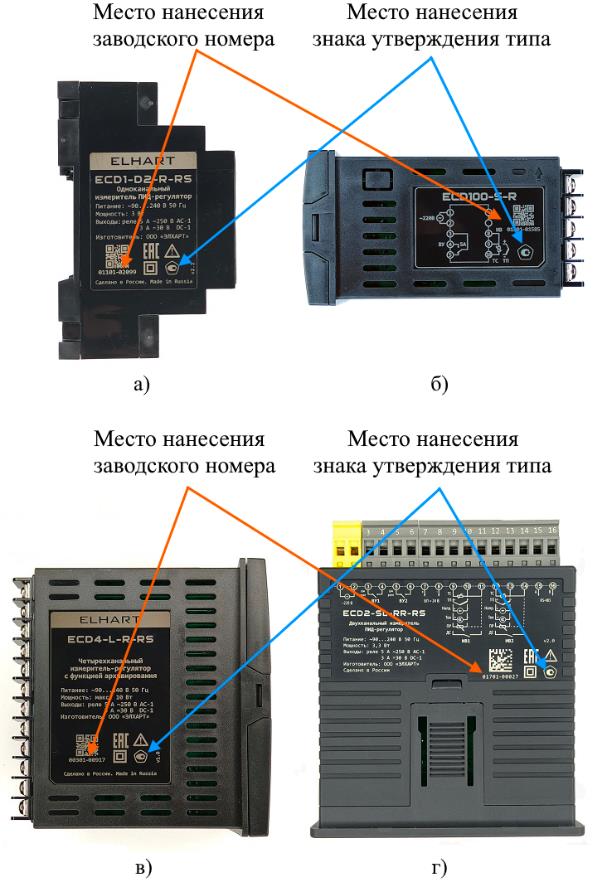

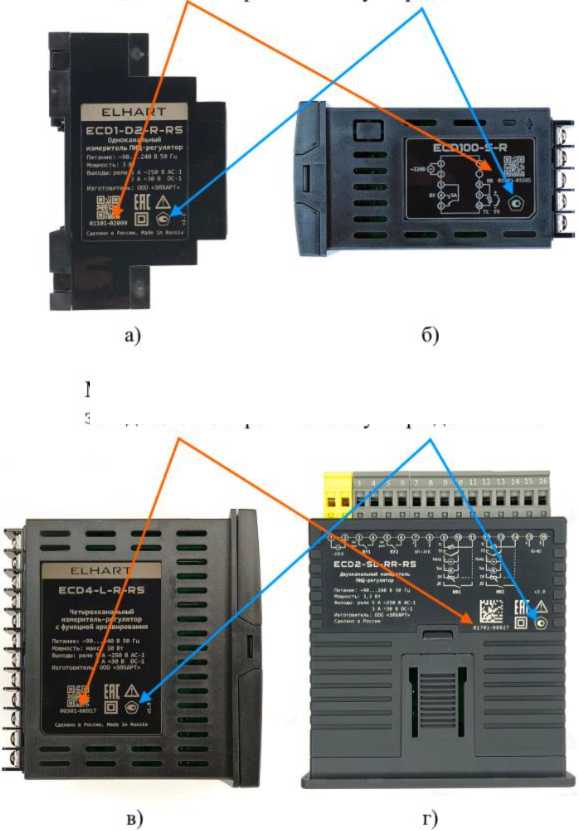

Места нанесения знака утверждения типа и заводского номера представлены на рисунке 2.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Места нанесения знака утверждения типа и заводского номера:
а) для измерителей-регуляторов в корпусе D2;
б) для измерителей-регуляторов в корпусе S;
в) для измерителей-регуляторов в корпусах M и L;
в) для измерителей-регуляторов в корпусе SL.
Пломбирование измерителей-регуляторов от несанкционированного доступа не предусмотрено конструкцией корпуса прибора. Нанесение знака поверки на корпус измерителей-регуляторов не предусмотрено.
Заводской номер наносится методом лазерной гравировки; формат - цифровой код, состоящий из арабских цифр. Заводской номер наносится на корпус измерителей-регуляторов в соответствии с рисунком 2.
Цветовая гамма корпуса и лицевой панели измерителей-регуляторов может быть изменена по решению предприятия-изготовителя в одностороннем порядке.
Программное обеспечение
Приборы имеют встроенное программное обеспечение (далее - ПО), устанавливаемое в энергонезависимую память при изготовлении, выполняющее функции преобразования электрических сигналов сопротивления, напряжения постоянного тока или силы постоянного тока в значения физической величины.
Конструкция приборов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики приборов нормированы с учетом влияния ПО.
Уровень защиты программного обеспечения «высокий» в соответствие с Р 50.2.077-2014.
Идентификационные данные ПО приборов приведены в таблица 2а, 2б и 2в.
Таблица 2а - Идентификационные данные ПО приборов
|
Идентификационные данные (признаки) |
Значения | ||||
|
Модификация прибора |
ECD1-D2 |
ECD1-S |
ECD2-M |
ECD2-L |
ECD2-SL |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
|
Номер версии ПО (идентификационный номер), не ниже |
v 1.0 |
v 1.0 |
v 1.0 |
v 2.0 |
v 2.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Таблица 2б - Идентификационные данные ПО приборов
|
Идентификационные данные (признаки) |
Значения | ||||
|
Модификация прибора |
ECD4-L |
ECD8-L |
ECD100-D2 |
ECD100-S |
ECD110-S |
|
Идентификационное наименование ПО |
- |
- |
- |
- |
- |
|
Номер версии ПО (идентификационный номер), не ниже |
v 1.0 |
v 1.0 |
v 1.0 |
v 1.0 |
v 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
- |
Таблица 2в - Идентификационные данные ПО приборов
|
Идентификационные данные (признаки) |
Значения | ||
|
Модификация прибора |
ECV1-M |
ECV1-L |
ECV1-SL |
|
Идентификационное наименование ПО |
- |
- |
- |
|
Номер версии ПО (идентификационный номер), не ниже |
v 1.0 |
v 1.0 |
v 1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
Технические характеристики
Метрологические и технические характеристики представлены в таблицах 3-5.
Таблица 3 - Метрологические характеристики измерителей-регуляторов ЕС__________
|
Наименование характеристики |
Значение | ||||||
|
Модификация прибора |
ECD1 |
ECD4 |
ECD8 |
ECV1 |
ECD2 |
ECD100 |
ECD110 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Количество измерительных каналов |
1 |
4 |
8 |
2 |
2 |
1 |
1 |
|
Диапазоны преобразования (измерений) унифицированных аналоговых сигналов постоянного тока |
от 0 до 20 мА, от 4 до 20 мА, от 0 до 10 В |
от 0 до 5 мА, от 0 до 20 мА, от 4 до 20 мА, от 0 до 1 В, от 0 до 10 В, от 0 до 75 мВ, от -50 до +50 мВ |
- | ||||
|
Типы термопреобразователей сопротивления (ТС) |
50М, 100П, Pt100, Pt1000 (см. таблицу 4) |
50М, 100М, 500М, 1000М, 50П, 100П, 500П, 1000П, Pt100, Pt500, Pt1000, Ni100, Ni500, Ni1000 (см. таблицу 4) |
50М, 100П, Pt100, Pt1000 (см. таблицу 4) | ||||
|
Типы термоэлектрических преобразователей (ТП) |
L, K, J, B, S (для ECD1 v2.0 и выше дополнительно тип N) (см. таблицу 4) |
А-1, А-2, А-3, R, T, S, K, L, N, B, J (см. таблицу 4) |
L, K, J, N, B, S (см. таблицу 4) | ||||
|
Разрядность отображения измеренного значения |
- аналоговых сигналов: 0,01 ед. изм.; - сигналов ТС: 0,1 °С; - сигналов ТП: 0,1 °С (при измеренном значении менее 1000 °С); 1 °С (при измеренном значении от 1000 °С и более) | ||||||
|
Разрядность передачи измеренного значения по интерфейсу RS-485 |
- аналоговых сигналов: 0,01 ед. изм.; - сигналов ТС: 0,1 °С; - сигналов ТП: 0,1 °С |
- | |||||
|
Разрядность АЦП |
16 бит |
15 бит | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Пределы допускаемой основной приведенной погрешности измерения (приведенной к диапазону) 1) |
сигналы тока: ±0,25 % сигналы напряжения: ±0,25 % сигналы ТС: ±0,25 %; сигналы ТП: ±0,25 % |
сигналы ТС: ±0,25 % (±0,5% для 50М) сигналы ТП: ±0,25 % | |||||
|
Пределы допускаемой дополнительной приведенной погрешности измерения, вызванной изменением температуры окружающего воздуха относительно (20±5) °С на каждые 10 °С в пределах рабочего диапазона |
токовые сигналы : ±0,1 % сигналы напряжения: ±0,1 % сигналы ТС: ±0,1 % сигналы ТП: ±0,1 % |
сигналы ТС: ±0,1 % сигналы ТП: ±0,1 % | |||||
|
Пределы допускаемой абсолютной погрешности измерения температуры холодного спая при температуре окружающего воздуха от +15 до +25 °С |
±2,0 °С | ||||||
|
Пределы допускаемой абсолютной погрешности измерения температуры холодного спая при температуре окружающего воздуха от -20 до +15 °С и от +25 до +50 °С |
±3,5 °С | ||||||
|
Количество выходных аналоговых каналов |
- |
0, 1, 2 (в зависимости от модификации) |
- | ||||
|
Диапазон выходного аналогового сигнала (ЦАП) |
- |
от 0 до 20 мА |
- | ||||
|
Разрядность ЦАП |
- |
16 бит |
- | ||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения аналогового сигнала (ЦАП) (приведенной к диапазону) |
- |
±0,15 % |
- | ||||
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения аналогового сигнала (ЦАП), вызванной изменением температуры окружающего воздуха относительно (20±5) °С на каждые 10 °С в пределах рабочего диапазона |
- |
±0,1 % |
- | ||||
|
Примечание: 1) Для каналов измерений сигналов ТП значения основной приведенной погрешности указаны без учёта погрешности канала компенсации температуры холодного спая | |||||||
Таблица 4 - Температурные диапазоны ТС и ТП измерителей-регуляторов ЕС
|
Типы ТС и ТП |
Диапазон измерений, °С | ||||||
|
Модификация прибора |
ECD1 |
ECV1 |
ECD2 |
ECD4 |
ECD8 |
ECD100 |
ECD110 |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Термопары по ГОСТ Р 8.585-2001 | |||||||
|
ТХК (L) |
от -50 до +800 |
от -200 до +800 |
от -200 до +800 |
от -50 до +800 |
от -50 до +800 | ||
|
ТЖК (J) |
от -100 до +1200 |
от -210 до +1200 |
от -210 до +1200 |
от -100 до +1200 |
от -100 до +1200 | ||
|
ТНН (N) |
от -200 до +1300 (для v2.0 и выше) |
от -200 до +1300 |
от -200 до +1300 |
- |
от -200 до +1300 | ||
|
ТХА (K) |
от -100 до +1372 |
от -200 до +1372 |
от -200 до +1372 |
от -100 до +1372 |
от -100 до +1372 | ||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
ТПП (S) |
от 0 до +1700 |
от -50 до +1700 |
от -50 до +1700 |
от 0 до +1700 |
от 0 до +1700 | ||
|
ТПП (R) |
- |
от -50 до +1768 |
от -50 до +1768 |
- |
- | ||
|
ТПР (B) |
от +300 до +1820 |
от +300 до +1820 |
от +300 до +1820 |
от +300 до +1820 |
от +300 до +1800 | ||
|
ТВР (A-1) |
- |
от 0 до +2500 |
от 0 до +2500 |
- |
- | ||
|
ТВР (A-2), ТВР (A-3) |
- |
от 0 до +1800 |
от 0 до +1800 |
- |
- | ||
|
ТМК (T) |
- |
от -200 до +400 |
от -200 до +400 |
- |
- | ||
|
Термопреобразователи сопротивления по ГОСТ 6651-2009 (только 3-х проводное соединение) | |||||||
|
50М (а=0,00428 °С-1) |
от -180 до +200 |
от -180 до +200 |
от -180 до +200 |
от -180 до +200 |
от -180 до +200 | ||
|
100М, 500М, 1000М (а=0,00428 °С-1) |
- |
от -180 до +200 |
от -180 до +200 |
- |
- | ||
|
50М, 100М, 500М, 1000М (а=0,00426 °С-1) |
- |
от -50 до +200 |
от -50 до +200 |
- |
- | ||
|
100П (а=0,00391 °С-1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||
|
Pt100 (а=0,00385 °С-1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||
|
Pt500 (а=0,00385 °С-1) |
- |
от -200 до +850 |
от -200 до +850 |
- |
- | ||
|
Pt1000 (а=0,00385 °С-1) |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 |
от -200 до +850 | ||
|
Ni100, Ni500, Ni1000 (а=0,00617 °С-1) |
- |
от -60 до +180 |
от -60 до +180 |
- |
- | ||
Таблица 5 - Технические характеристики измерителей-регуляторов EC
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
от 90 до 240 50 |
|
Для ECD100 и ECD110 - напряжение переменного тока, В - частота переменного тока, Гц |
от 190 до 240 50 |
|
Потребляемая мощность, Вт: - ECD1-D2, ECD1-S, ECD100-D2, ECD100-S, ECD110-S - ECV1-M, ECV1-L, ECV1-SL, ECD2-M, ECD2-L, ECD2-SL - ECD4-L, ECD8-L |
3,0 3,3 4,5 |
|
Нормальные условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 до 80 от 84 до 107 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -20 до +50 до 80 от 84 до 107 |
Таблица 6 - Показатели надежности измерителей-регуляторов EC
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч |
85000 |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на корпус измерителей-регуляторов способом утвержденным
предприятием-изготовителем, на титульный лист руководства по эксплуатации и в паспорт типографским способом.
Комплектность
Таблица 7 - Комплектность измерителей-регуляторов ЕС
|
Наименование |
Обозначение |
Значение |
|
Измеритель-регулятор 1) |
EC |
1 шт. |
|
Паспорт |
КД.ЭЛХТ-ПР01 ПС |
1 экз. |
|
Приложение к паспорту КД.ЭЛХТ-ПР01 ПС. Сводная таблица параметров 2) |
- |
1 экз. |
|
Комплект крепежных элементов 3) |
- |
1 набор |
|
Уплотнительная прокладка 3) |
- |
1 шт. |
|
Резистор 4) |
499 Ом, 0,1% |
1 шт. на аналоговый выход |
|
Руководство по эксплуатации 5) |
См. таблицу 8 |
1 экз. |
|
1) Исполнение в соответствии с заказом. 2) Модификация в соответствии с заказом. 3) Только для моделей в корпусах щитового исполнения (корпуса типоразмеров S, M, SL и L). 4) Кроме приборов в корпусе щитового исполнения типоразмера SL. 5) Предоставляется по требованию заказчика в электроном виде. | ||
Таблица 8 - Обозначение руководства по эксплуатации
|
Модификация |
Обозначение |
Наименование |
|
ECD1 |
КД.ЭЛХТ-ПР01-М.07 РЭ |
«Измеритель ПИД-регулятор ECD1. Руководство по эксплуатации» |
|
ECD2 |
КД.ЭЛХТ-ПР01-М.01 РЭ |
«Двухканальный измеритель ПИД-регулятор ECD2. Руководство по эксплуатации» |
|
ECD4 |
КД.ЭЛХТ-ПР01-М.06 РЭ |
«Четырехканальный измеритель-регулятор с функцией архивирования ECD4. Руководство по эксплуатации» |
|
ECD8 |
КД.ЭЛХТ-ПР01-М.03 РЭ |
«Восьмиканальный измеритель-регулятор с функцией архивирования ECD8. Руководство по эксплуатации» |
|
ECD100 |
КД.ЭЛХТ-ПР01-М.08 РЭ |
«Измеритель-регулятор ECD100. Руководство по эксплуатации» |
|
ECD110 |
КД.ЭЛХТ-ПР01-М.09 РЭ |
«Измеритель ПИД-регулятор ECD110. Руководство по эксплуатации» |
|
ECV1 |
КД.ЭЛХТ-ПР01-М.04 РЭ |
«Одноканальный измеритель-регулятор управления КЗР ECV1. Руководство по эксплуатации» |
Сведения о методиках (методах) измерений приведены в документах:
- КД.ЭЛХТ-ПР01-М.07 РЭ «Измеритель ПИД-регулятор ECD1. Руководство по эксплуатации» раздел 4 «Устройство и работа»;
- КД.ЭЛХТ-ПР01-М.01 РЭ «Двухканальный измеритель ПИД-регулятор ECD2.
Руководство по эксплуатации», раздел 4 «Устройство и работа»;
- КД.ЭЛХТ-ПР01-М.06 РЭ «Четырехканальный измеритель-регулятор с функцией архивирования ECD4. Руководство по эксплуатации», раздел 4 «Устройство и работа»;
- КД.ЭЛХТ-ПР01-М.03 РЭ «Восьмиканальный измеритель-регулятор с функцией архивирования ECD8. Руководство по эксплуатации», раздел 4 «Устройство и работа»;
- КД.ЭЛХТ-ПР01-М.08 РЭ «Измеритель-регулятор ECD100. Руководство
по эксплуатации», раздел 4 «Устройство и работа»;
- КД.ЭЛХТ-ПР01-М.09 РЭ «Измеритель ПИД-регулятор ECD110. Руководство по эксплуатации», раздел 4 «Устройство и работа»;
- КД.ЭЛХТ-ПР01-М.04 РЭ «Одноканальный измеритель-регулятор управления КЗР ECV1. Руководство по эксплуатации», раздел 4 «Устройство и работа».
Нормативные документы
ГОСТ 6651-2009 ГСИ. «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний»
ГОСТ Р 8.585-2001 ГСИ. «Термопары. Номинальные статические характеристики преобразования»
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
Приказ Росстандарта от 30 декабря 2019 года № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока
Приказ Росстандарта от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 29.01.2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - Кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия»
ГОСТ 14014-91 «Приборы и преобразователи измерительные цифровые напряжения, тока, сопротивления. Общие технические требования и методы испытаний»
КД.ЭЛХТ-ПР01 ТУ «Измерители-регуляторы ЕСХ. Технические условия»
