Измерители длины DLS
| Номер в ГРСИ РФ: | 98587-26 |
|---|---|
| Производитель / заявитель: | ООО «Промпринт», г. Самара |
Измерители длины DLS (далее - измерители) предназначены для бесконтактных измерений длины движущейся промышленной продукции (рулонных материалов, кабелей, труб и др.) с автоматической регистрацией результатов измерений в цифровой форме.
Информация по Госреестру
| Основные данные | |||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98587-26 | ||||||||||||||||||
| Действует | по 27.05.2031 | ||||||||||||||||||
| Наименование | Измерители длины | ||||||||||||||||||
| Модель | DLS | ||||||||||||||||||
| Модификации |
DLS120 DLS300 DLS600 DLS1200 DLS2500-М |
||||||||||||||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f9975629-8038-1e83-6b8d-34c28d21ea87 | ||||||||||||||||||
| Испытания |
|
||||||||||||||||||
Производитель / Заявитель
ООО «Промпринт», РОССИЯ, 443074, г. Самара, ул. Мориса Тореза, д. 79, ком. 11
Поверка
| Методика поверки / информация о поверке |
МП-27/029-2025 ГСИ. Измерители длины DLS. Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98587-26: Описание типа
2026-98587-26.pdf
|
Скачать | 152.6 КБ | |
|
98587-26: Методика поверки
МП-27/029-2025
2026-mp98587-26.pdf
|
Скачать | 956.5 КБ |
Описание типа
Назначение
Измерители длины DLS (далее - измерители) предназначены для бесконтактных измерений длины движущейся промышленной продукции (рулонных материалов, кабелей, труб и др.) с автоматической регистрацией результатов измерений в цифровой форме.
Описание
Принцип действия основан на поперечном эффекте Доплера. В измерителе генерируется лазерное излучение, которое разделяется на два пучка. Пучки лазерного излучения сходятся на промышленной продукции (объекте измерений), образуя интерференционную картину, которая воспринимается фотоприемником и обрабатывается электронной аппаратурой. При перемещении объекта измерений относительно измерителя из-за изменения частоты пучков лазерного излучения изменяется ширина полос интерференционной картины. Скорость передвижения объекта измерений пропорциональна произведению частоты отраженного лазерного излучения на ширину интерференционной полосы. Длина объекта измерений рассчитывается как произведение скорости на время измерений с помощью программного обеспечения (ПО).
Конструктивно измерители состоят из длиномера, сенсорного экрана и комплекта кабелей, также распределительной коробки, стойки и сигнальной лампы, поставляемых по отдельному заказу.
Измерители выпускаются в пяти модификациях DLS120, DLS300, DLS600, DLS1200, DLS25OO-M, отличающихся диапазонами расстояний до объекта измерений, диапазонами скоростей движения объекта измерений и массогабаритными характеристиками.
Общий вид измерителей представлен на рисунке 1. Заводской номер измерителей, состоящий из шестнадцати арабских цифр, наносится на маркировочную наклейку, расположенную на боковой поверхности измерителей, типографским способом. Место нанесения заводского номера измерителей представлено на рисунке 2. Нанесение знака поверки на измерители не предусмотрено. Пломбирование измерителей от несанкционированного доступа не предусмотрено, в процессе эксплуатации измерители не предусматривают внешних механических регулировок.

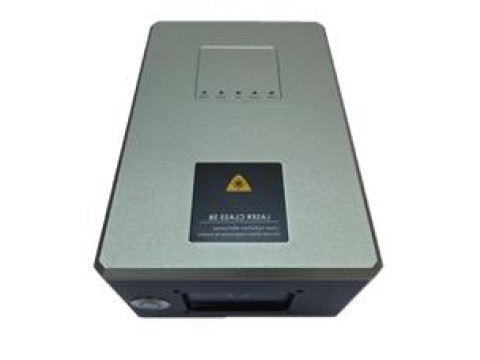

а)
б) в)
Рисунок 1 - Общий вид измерителей:
а) модификации DLS120, DLS300, DLS600, DLS1200; б) модификация DLS25OO-M; в) сенсорного экрана

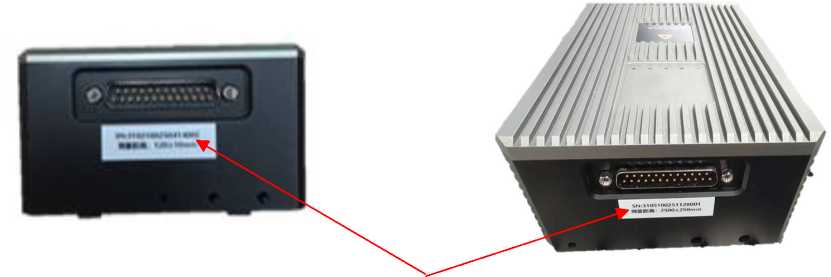

Место нанесения заводского номера
а) б)
Рисунок 2 - Место нанесения заводского номера:
а) модификации DLS120, DLS300, DLS600, DLS1200; б) модификация DLS2500-M
Программное обеспечение
С помощью ПО осуществляется управление измерителями, отображение результатов измерений, сбор и анализ статистики измерений.
Метрологически значимая часть не выделена, все ПО является метрологически значимым. ПО размещено в энергонезависимой части памяти измерителей, запись которого осуществляется в процессе их производства. Внесение изменений в ПО измерителей в процессе эксплуатации функционально невозможно. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик измерителей. Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014. Идентификационные данные (признаки) ПО указаны в таблице 1.
аблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) ПО |
Значение |
|
Идентификационное наименование ПО |
DS14 ZT |
|
Номер версии (идентификационный номер) ПО |
1.05 |
|
Цифровой идентификатор ПО |
9F423504 |
|
Алгоритм вычисления контрольной суммы |
CRC 32 |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний длины, м |
от 0,01 до 100000,00 |
|
Диапазон измерений длины, м |
от 0,01 до 10000,00 |
|
Пределы допускаемой относительной погрешности измерений длины, % |
±0,05 |
|
Пределы допускаемого относительного среднего квадратического отклонения измерений длины, % |
±0,02 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон расстояний до объекта измерений, мм: - для модификации DLS120; - для модификации DLS300; - для модификации DLS600; - для модификации DLS1200; - для модификации DLS2500-M |
от 115 до 125 от 270 до 330 от 570 до 660 от 1080 до 1320 от 2250 до 2750 |
|
Диапазон скоростей движения объекта измерений, м/мин: - для модификации DLS120; - для модификации DLS300; - для модификации DLS600; - для модификации DLS1200; - для модификации DLS2500-M |
от 0,1 до 1200,0 от 0,3 до 3000,0 от 0,5 до 5000,0 от 1,0 до 5000,0 от 1,0 до 10000,0 |
|
Габаритные размеры длиномера (длина х ширина х высота), мм, не более: - для модификаций DLS120, DLS300, DLS600, DLS1200; - для модификации DLS2500-M |
150х100х59 170x120x68 |
|
Масса длиномера, кг, не более: - для модификаций DLS120, DLS300, DLS600, DLS1200; - для модификации DLS2500-M |
1,2 2,1 |
|
Напряжение питания от сети постоянного тока, В |
от 23 до 25 |
|
Потребляемая мощность, Вт, не более |
30 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха, оС |
от +5 до +40 |
Знак утверждения типа
наносится на титульный лист эксплуатационной документации типографским способом.
Комплектность
аблица 4 - Комплектность измерителей
|
Наименование |
Обозначение |
Количество |
|
Длиномер |
DLS |
1 |
|
Сенсорный экран |
- |
1 |
|
Комплект кабелей |
- |
1 |
|
Распределительная коробка |
- |
11) |
|
Стойка |
- |
11) |
|
Сигнальная лампа |
- |
11) |
|
Паспорт |
91042085-402139-001ПС |
1 |
|
Руководство по эксплуатации |
91042085-402139-001РЭ |
1 |
|
Примечание: 1) Поставляется по отдельному заказу | ||
Сведения о методах измерений
приведены в разделе 4 «Использование по назначению» документа «91042085-402139-001РЭ. Измерители длины DLS. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29.12.2018 № 2840 «Об утверждении Государственной поверочной схемы для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм»;
91042085-402139-001ТУ. Измерители длины DLS. Технические условия.
