Комплексы программно-технические Комплекс-Р
| Номер в ГРСИ РФ: | 98591-26 |
|---|---|
| Производитель / заявитель: | АО "Система Комплекс", г.С.-Петербург |
Комплексы программно-технические Комплекс-Р (далее - комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения и электрического сопротивления постоянного тока различных измерительных преобразователей (далее - ИП), в том числе термоэлектрических преобразователей (далее - ТП) и термопреобразователей сопротивления (далее - ТС), частоты, а так же воспроизведения силы постоянного электрического тока и постоянного электрического напряжения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98591-26 | ||||||
| Действует | по 27.05.2031 | ||||||
| Наименование | Комплексы программно-технические | ||||||
| Модель | Комплекс-Р | ||||||
| Приказы |
№1011 от
27.05.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | cb6134ef-b5a1-8fbe-b32f-74f015955878 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
АО «Система Комплекс», РОССИЯ, 194044, г. Санкт-Петербург, вн. тер. г. муниципальный округ Сампсониевское, ул. Гельсингфорсская, д. 3, литера В, пом. 501
Поверка
| Методика поверки / информация о поверке |
МП-1088-2025 ГСИ. Комплексы программно-технические Комплекс-Р. Методика поверки.
(с 27.05.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 14.06.2026 |
Поверители
Скачать
|
98591-26: Описание типа
2026-98591-26.pdf
|
Скачать | 168.7 КБ | |
|
98591-26: Методика поверки
МП-1088-2025
2026-mp98591-26.pdf
|
Скачать | 2.4 MБ |
Описание типа
Назначение
Комплексы программно-технические Комплекс-Р (далее - комплексы) предназначены для измерений силы постоянного электрического тока, постоянного электрического напряжения и электрического сопротивления постоянного тока различных измерительных преобразователей (далее - ИП), в том числе термоэлектрических преобразователей (далее - ТП) и термопреобразователей сопротивления (далее - ТС), частоты, а так же воспроизведения силы постоянного электрического тока и постоянного электрического напряжения.
Описание
Принцип действия комплексов заключается в непрерывном измерении входных сигналов, преобразований аналоговых сигналов в цифровой код при помощи АЦП и последующей передаче измеренных значений в виде цифровых сигналов в модуль ЦПУ для регистрации и архивировании измеренных значений, математической обработки с последующей передачей по каналам связи для отображения данных во внешнем программном обеспечении, а также в формировании выходных информационных, управляющих, аварийных и дискретных сигналов на основе измерений параметров технологических процессов.
Комплексы относятся к проектно-компонуемым изделиям, имеющим модульную структуру, и могут отличаться по количеству процессорных модулей (от 1 до 3 штук), составу и количеству функциональных модулей (до 192 модулей на один процессорный модуль) и измерительных каналов (далее - ИК), в зависимости от конкретного технологического объекта управления в соответствии с заказом и требованиями пользователя.
Конструктивно комплексы выполнены в шкафу на базе процессорного модуля CPM723, функциональных модулей (далее - компонентов) и шин данных (интерфейсных плат), образующих ИК, и вспомогательных элементов (блоков питания, реле, клеммных соединителей)
ИК сигналов от ТС предназначены для измерений электрического сопротивления постоянного тока в температурном эквиваленте от ТС 100П и 50П (а=0,00391 °C"1), Pt100 (а=0,00385 C"i), 100М и 50М (а=0,00428 C"i) по ГОСТ 6651-2009 по трёхпроводной схеме подключения и формируются на базе следующих компонентов:
- AIM791-01-C1 (8-канальный);
- четырех ЛПА-151-201 (2-канальный).
ИК сигналов от ТП предназначены для измерений постоянного электрического напряжения в температурном эквиваленте от ТП ТХА (типа K) и ТХК (типа L) по ГОСТ 8.585-2001 и формируются на базе следующих компонентов:
- AIM791-01-C1 (8-канальный);
- четырех ЛПА-151-201 (2-канальный), без клеммника XT.
ИК сигналов от потенциометрического датчика предназначены для измерений сопротивления постоянного тока и формируются на базе следующих компонентов:
- AIM791-01-C1 (8-канальный);
- восьми НПСИ-230-ПМ10-0С-24-М0 (1-канальный) и клеммных панелей.
ИК сигналов от датчиков с унифицированным токовым выходом предназначены для измерений силы постоянного электрического тока от активных и пассивных датчиков и формируются на базе следующих компонентов:
- AIM72201-C1 (2-канальный) и БИА-101 (1-канальный) (от 0 до 20 мА);
- AIM791-01-C1 (8-канальный) и НБИ-20П (2-канальный) (от 4 до 20 мА).
ИК сигналов от датчиков с унифицированным выходным напряжением предназначены для измерений постоянного электрического напряжения и формируются на базе следующих компонентов:
- AIM791-01-C1 (8-канальный);
- НПСИ-230-УНТ-0С-24-М0 (1-канальный) и клеммных панелей.
ИК сигналов от датчика частоты вращения предназначены для измерений частоты и формируются на базе следующих компонентов:
- DIM76401 (8-канальный);
- M4Y-4F (1-канальный) и клеммных панелей.
ИК цифро-аналогового преобразования тока предназначены для воспроизведения силы постоянного электрического тока и формируются на базе следующих компонентов:
- AIM730-01-C1 (2-канальный);
- НБИ-20У (2-канальный).
ИК цифро-аналогового преобразования напряжения предназначены
для воспроизведения постоянного электрического напряжения и формируются на базе следующих компонентов:
- AIM73101-C1 (2-канальный) и клеммных панелей.
Обмен информацией между комплексами и сторонним оборудованием осуществляется по стандартным протоколам интерфейсов Ethernet, RS232 и RS485.
Заводской номер комплексов, идентифицирующий каждый экземпляр средства измерений, состоящий из арабских цифр, наносится на маркировочную табличку методом печати, которая размещается в верхнем левом углу на внутренней стороне двери шкафа.
Нанесение знака поверки на комплексы не предусмотрено.
Пломбирование комплексов не предусмотрено. Предусмотрено закрытие двери шкафа на ключ.

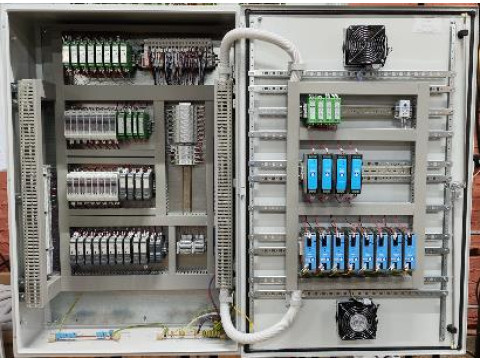

Общий вид комплексов с указанием мест нанесения заводского номера и знака утверждения типа приведены на рисунке 1.

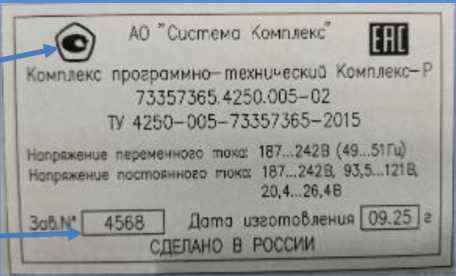

Место нанесения
знака утверждения типа
Место нанесения
заводского номера

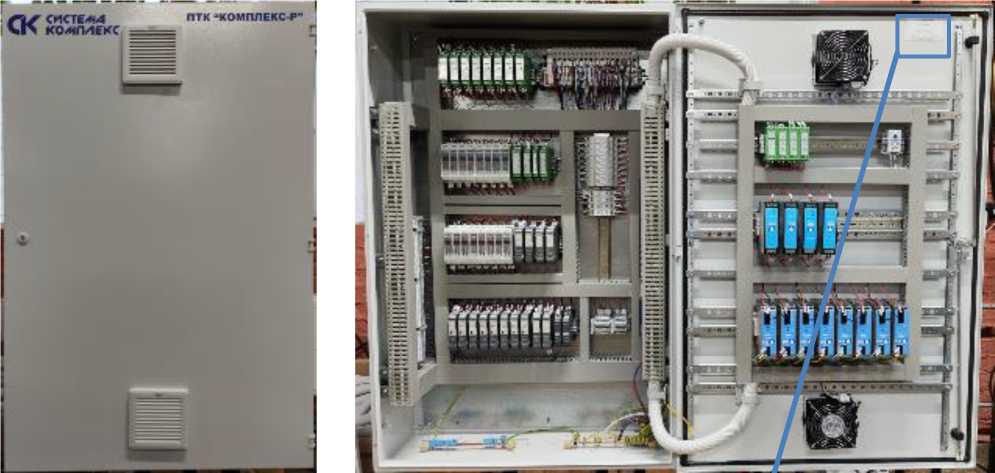

Рисунок 1 - Общий вид комплексов с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) комплексов разделяется на встроенное и внешнее ПО.
Встроенное ПО комплексов является метрологически значимым и устанавливается в функциональные и процессорные модули.
Встроенное ПО функциональных модулей, хранящееся в их энергонезависимой памяти, устанавливается на заводе-изготовителе, и не подлежит изменению на протяжении всего срока эксплуатации, выполняет функции аналого-цифрового и цифро-аналогового преобразования электрических сигналов, обработку и обмен данными в цифровой форме с процессорным модулем.
Уровень защиты встроенного ПО функциональных модулей от непреднамеренных и преднамеренных изменений «высокий» в соответствии с Рекомендацией Р 50.2.077-2014.
Встроенное ПО процессорного модуля устанавливается на заводе-изготовителе, доступно для идентификации через Веб-интерфейс, защищено паролем и предусматривает разделение прав пользователей.
Уровень защиты встроенного ПО процессорного модуля от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Внешнее ПО включает в себя набор инструментальных и исполнительных программных модулей. Внешнее ПО «Конфигуратор технических средств» функционального модуля ЛПА-151-201 предназначено для его конфигурирования. Все остальные программные модули, входящие в состав внешнего ПО, не являются метрологически значимыми и не дают доступ к внутренним программным микрокодам функциональных модулей и процессорного модуля.
Уровень защиты внешнего ПО функционального модуля ЛПА-151-201 от непреднамеренных и преднамеренных изменений «низкий» в соответствии с Рекомендацией Р 50.2.077-2014.
Метрологические характеристики комплексов нормированы с учетом влияния ПО.
Идентификационные данные ПО представлены в таблице 1.
Таблица 1 - Идентификационные данные ПО функционального модуля ЛПА-151-201
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
- |
Конфигуратор технических средств |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.5.0 |
4.0.0 |
|
Цифровой идентификатор ПО |
- | |
Таблица 2 - Идентификационные данные ПО функциональных модулей
|
Идентификационные данные (признаки) |
Значение | |||||
|
Наименование модуля |
CPM723-01-C1 |
AIM791- 01-C1 |
DIM76401-C1 |
AIM72201-C1 |
AIM73001-C1 |
AIM73101-C1 |
|
Идентификационное наименование ПО |
CPM723 |
AIM791 |
DIM764 |
AIM722 |
AIM730 |
AIM731 |
|
Номер версии (идентификационный номер) ПО, не ниже |
3.4.9.3 |
1.1 |
2.3 |
2.14 |
1.7 |
1.6 |
|
Цифровой идентификатор ПО |
- | |||||
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
ИК сигналов от ТС | |
|
Диапазоны измерений электрического сопротивления постоянного тока в температурном эквиваленте от ТС по ГОСТ 6651-2009, C: - 100П и 50П (а=0,00391 °C-1) - Pt100 (а=0,00385 C-1) - 100М и 50М (а=0,00428 C-1) |
от -100 до +350 от -100 до +350 от -100 до +200 |
|
Пределы допускаемой основной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от ТС по ГОСТ 6651-2009, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений электрического сопротивления постоянного тока в температурном эквиваленте от ТС по ГОСТ 6651-2009, % |
±0,1 |
Продолжение таблицы 3
|
1 |
2 |
|
ИК сигналов от ТП | |
|
Диапазоны измерений постоянного электрического напряжения в температурном эквиваленте от ТП по ГОСТ 8.585-2001, °C: - ТХА (тип K) - ТХК (тип L) |
от -100 до +1370 от -100 до +800 |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения в температурном эквиваленте от ТП по ГОСТ 8.585-2001, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения в температурном эквиваленте от ТП по ГОСТ 8.585-2001, % |
±0,1 |
|
ИК сигналов от потенциометрического датчика | |
|
Диапазон измерений сопротивления постоянного тока, Ом |
от 100 до 10000 |
|
Пределы допускаемой основной приведенной погрешности измерений сопротивления постоянного тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений сопротивления постоянного тока, % |
±0,07 |
|
ИК сигналов от датчиков с унифицированным токовым выходом | |
|
Диапазоны измерений силы постоянного электрического тока, мА |
от 0 до 20 от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений силы постоянного электрического тока, % |
±0,1 |
|
ИК сигналов от датчиков с унифицированным выходным напряжением | |
|
Диапазоны измерений постоянного электрического напряжения, В |
от 0 до 10 от -10 до 10 |
|
Пределы допускаемой основной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности измерений постоянного электрического напряжения, % |
±0,1 |
|
ИК сигналов от датчика частоты вращения | |
|
Диапазон измерений частоты, Гц |
от 1 до 15000 |
|
Пределы допускаемой относительной погрешности измерений частоты, %: - от 1 до 5000 Гц включ. - св 5000 до 15000 Гц |
±0,03 ±0,3 |
|
ИК цифро-аналогового преобразования тока | |
|
Диапазон воспроизведения силы постоянного электрического тока, мА |
от 4 до 20 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения силы постоянного электрического тока, % |
±0,1 |
Продолжение таблицы 3
|
1 |
2 |
|
ИК цифро-аналогового преобразования напряжения | |
|
Диапазон воспроизведения постоянного электрического напряжения, В |
от 0 до 10 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения постоянного электрического напряжения, % |
±0,2 |
|
Пределы допускаемой дополнительной приведенной погрешности воспроизведения постоянного электрического напряжения, % |
±0,1 |
|
Примечания: 1 Нормирующим значением для приведенной погрешности является разность между максимальным и минимальным значениями диапазона измерений). 2. Дополнительная погрешность измерений вызвана изменением температуры окружающего воздуха от нормальных условий измерений в пределах условий эксплуатации на каждые 1 C изменения температуры. Основная и дополнительная погрешности суммируются алгебраически. 3. Погрешность ИК сигналов от датчика частоты вращения нормирована при уровне входного сигнала 10 В. 4. Погрешности измерений постоянного электрического напряжения в температурном эквиваленте от ТП по ГОСТ 8.585-2001 указаны без учета погрешности компенсации температуры холодного спая. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - напряжение постоянного тока, В - напряжение постоянного тока, В - напряжение постоянного тока, В (опционально) |
от 187 до 242 от 49 до 51 от 187 до 242 от 93,5 до 121 от 20,4 до 26,4 |
|
Потребляемая мощность, В^А, не более: |
500 |
|
Нормальные условия измерений: - температура окружающей среды, C |
от +15 до +25 |
|
Условия эксплуатации: - температура окружающей среды, C - относительная влажность при +25 C, %, не более - атмосферное давление, кПа |
от -40 до +70 80 от 84 до 107 |
|
Габаритные размеры (Ширина хДлинах Высота), мм, не более: |
800x1000x300 |
|
Масса, кг, не более: |
100 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
100000 |
Знак утверждения типа
наносится методом печати на маркировочную табличку, которая размещается в верхнем левом углу на внутренней стороне двери шкафа в соответствии со схемой, указанной на рисунке 1 и на титульный лист формуляра и руководства по эксплуатации типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Комплекс программно-технический |
Комплекс-Р |
1 шт. |
|
Формуляр |
73357365.4250.005-02ФО |
1 экз. |
|
Руководство по эксплуатации |
73357365.4250.005-02РЭ |
1 экз. |
|
Примечание - тип и количество функциональных модулей и ИК комплексов определяется в соответствии с заказом и указывается в паспорте. | ||
Сведения о методах измерений
приведены в разделе 2 «Описание ПТС ПТК Комплекс-Р» руководства по эксплуатации 73357365.4250.005-02РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 1 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 140-16 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»;
ТУ 4250-005-73357365-2015 «Комплексы программно-технические Комплекс-Р. Технические условия».
